0 概述

机器学习算法相对于传统的入侵检测算法具有检测率高、误报率低的优势, 在入侵检测方面得到了广泛的应用。但传统的机器学习方法需要人工构建样本特征, 依赖性较强, 无法应对海量多源异构的网络入侵数据。深度学习的发展弥补了传统机器学习的不足, 通过对训练样本进行学习可以得到数据抽象特征, 无需人工预处理数据。目前的相关研究有:文献[1]提出基于深度信念网络(Deep Belief Network, DBN)的入侵检测算法; 文献[2]构建深度学习混合模型DBN-SVM用于入侵检测; 文献[3]提出基于深度学习的混合入侵检测模型; 文献[4]利用差分进化算法改进深度信念网络, 提出基于差分进化与深度学习的入侵检测算法; 文献[5]通过卷积神经网络研究入侵检测问题, 分别提出基于深度学习和迁移学习的入侵检测方案, 得到的结果均优于传统机器学习入侵检测算法; 文献[6]提出基于DBN-ELM的入侵检测算法, 得到的检测结果优于传统的DBN学习算法。

本文对深度信念网络和核极限学习机(Kernel Extreme Learning Machine, KELM)进行研究, 结合DBN网络自动提取特征的能力和KELM学习速率快、泛化性能好的优势, 提出DBN-KELM入侵检测算法。

1 DBN-KELM入侵检测模型 1.1 总体架构

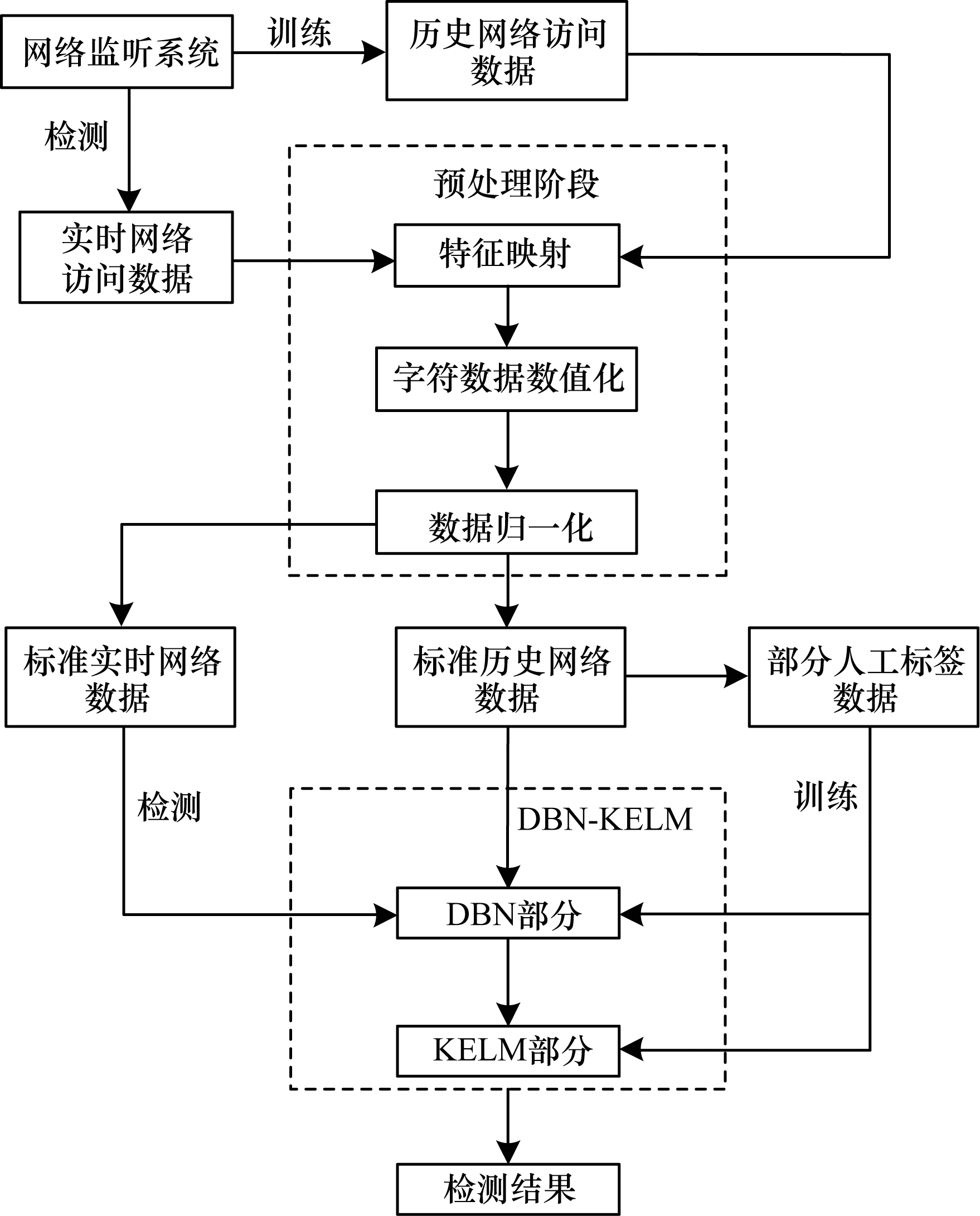

本文提出的基于DBN-KELM的入侵检测算法, 其模型总体框架如图 1所示, 主要包括3个步骤:

1) 数据预处理。将获取的网络数据中的符号特征转化成数值数据, 再将数据均值化到0~1。

2) DBN抽象特征提取。包含DBN的预训练以及BP网络的反向权值微调, 得到低维表示的网络数据。

3) KELM分类。DBN训练完成后替换原BP分类器, 抽取少量的标签数据对DBN提取的抽象特征进行极限学习, 完成对5种攻击类型的识别。

1.2 DBN抽象特征提取

深度信念网络^[7]是一种生成性深度结构。含有n个隐藏层的DBN模型可以表示为:

$ \begin{array}{l} p\left( {x,{\mathit{\boldsymbol{g}}_1},{\mathit{\boldsymbol{g}}_2}, \cdots ,{\mathit{\boldsymbol{g}}_n}} \right) = \\ \;\;\;\;\;\;\;p\left( {x|{\mathit{\boldsymbol{g}}_1}} \right)p\left( {{\mathit{\boldsymbol{g}}_1}|{\mathit{\boldsymbol{g}}_2}} \right) \cdots p\left( {{\mathit{\boldsymbol{g}}_{n - 1}}|{\mathit{\boldsymbol{g}}_n}} \right) \end{array} $

(1)

其条件概率p(g_i|g_i+1)如式(2)所示。

$ p\left( {{\mathit{\boldsymbol{g}}_i}|{\mathit{\boldsymbol{g}}_{i + 1}}} \right) = \sigma \left( { - b_i^j - \sum\limits_{k = 1}^{{n_{i + 1}}} {W_i^{kj}} \mathit{\boldsymbol{g}}_{i + 1}^k} \right) $

(2)

在式(1)中, g_i表示DBN第i个隐藏层向量。在式(2)中, w_i^kj为第i层节点的权重矩阵W_i中的元素, b_i^j为第i层第j个节点的偏置, σ为各层的激活函数, 如式(3)所示。

$ \sigma (x) = \frac{1}{{1 + \exp (x)}} $

(3)

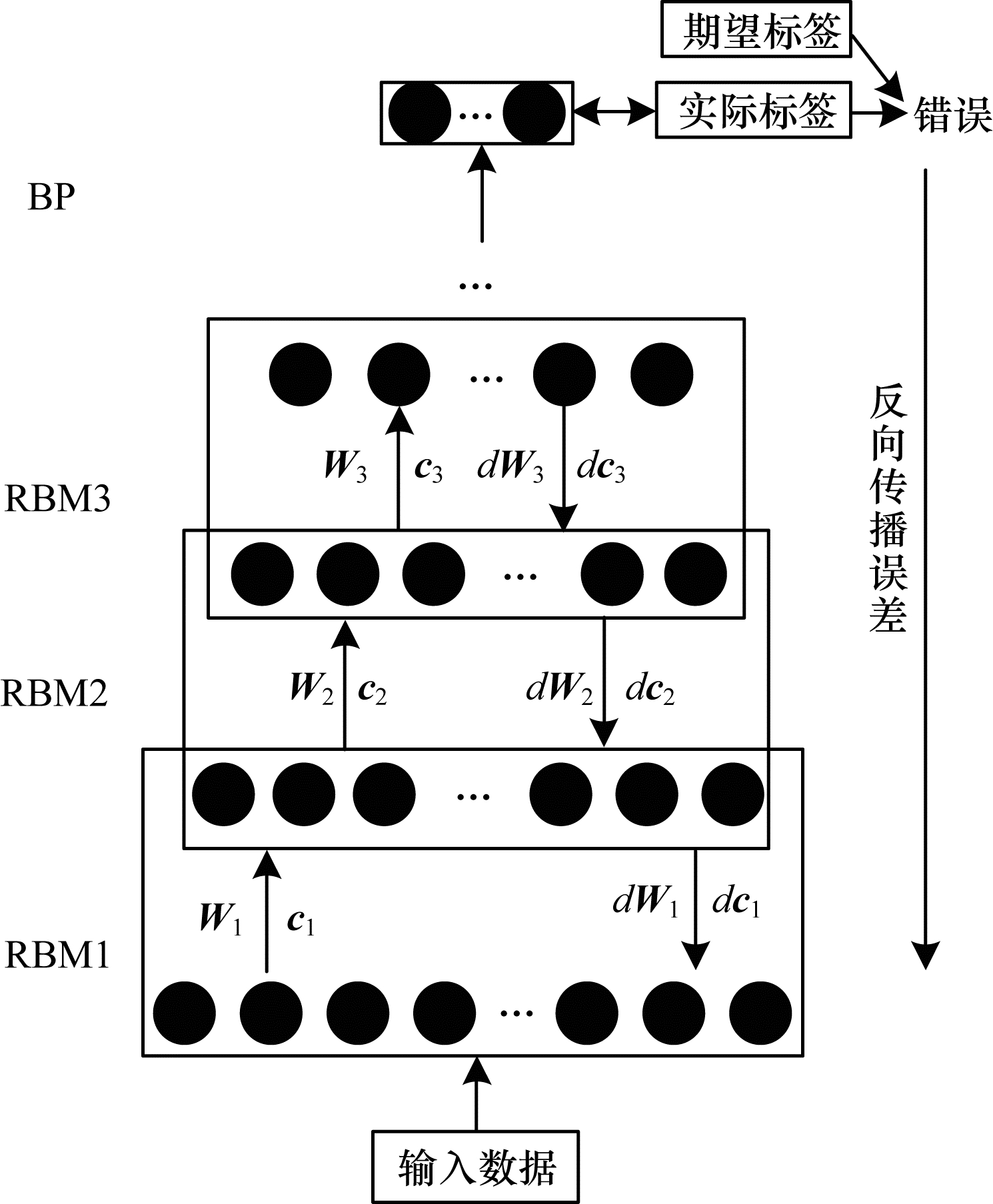

每个DBN网络由多个RBM和一层BP网络堆叠而成, 如图 2所示, 其训练过程可分解为对RBM的逐层无监督预训练和对BP网络进行反向误差传播微调权值。

1.2.1 RBM无监督学习算法

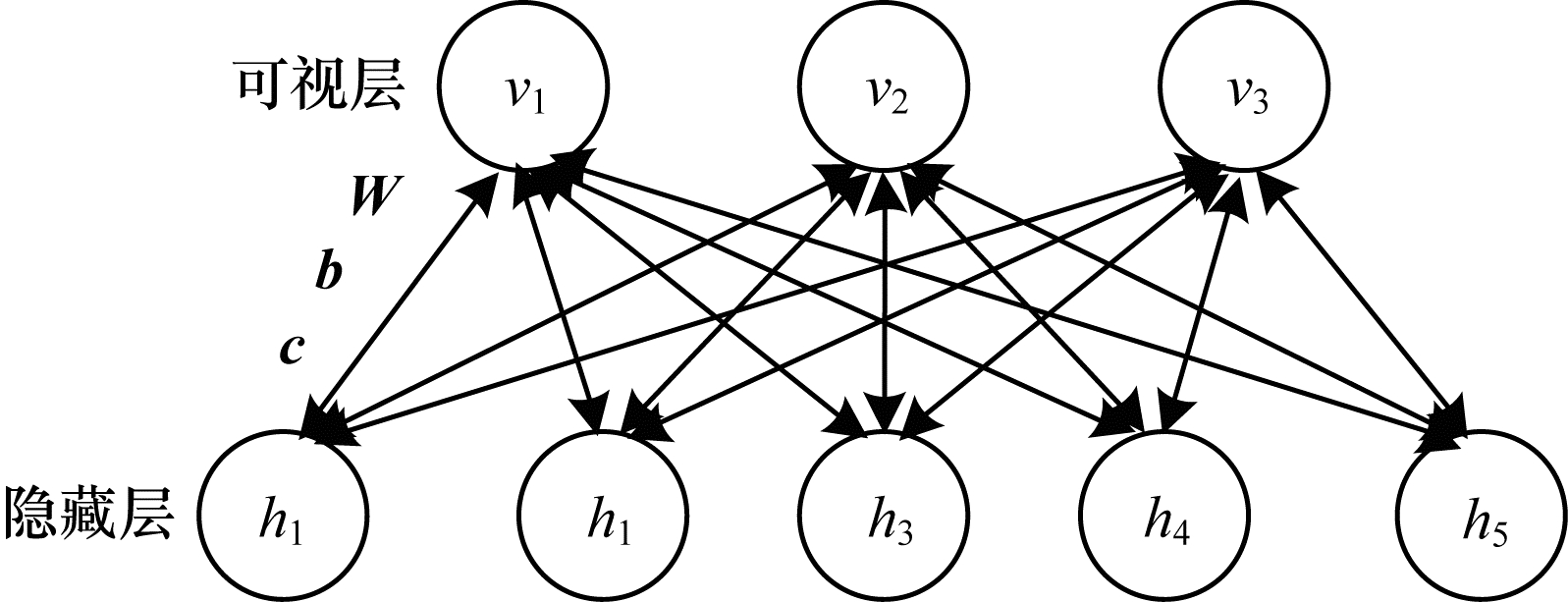

RBM由可见层(n个神经元)和隐藏层(m个神经元)构成, 如图 3所示。每个RBM的参数为θ={W, b, c}。其中, W是可见层到隐藏层节点的连接权重矩阵, b是可见层到隐藏层的偏置矩阵, c是隐藏层到可见层的偏置矩阵, v_i是第i个可视层神经元的状态, h_j是第j个隐藏层神经元的状态。

RBM的学习过程就是确定参数θ。RBM采用的学习算法是CD快速学习算法(对比散度学习算法)^[8-9], 算法描述如下:

算法1  对比散度学习算法

输入  训练样本x₀, 隐藏层神经元个数m, 学习率ε, 最大迭代次数L

输出   RBM参数θ={W, b, c}

训练阶段:v₀=x₀, 初始化θ为很小的数

对所有隐藏层单元:

计算p(h_1j=1|v₁)=σ(b_j+$ \sum\limits_{\text{i}} $v_1iW_ij)

从条件分布p(h_1j=1|v₁)中抽取h_1j∈(0, 1)

对所有可见层单元:

计算p(v_2i=1|h₁)=σ(c_i+$ \sum\limits_{\text{i}} $W_ijh_1j)

从条件分布p(v_2i=1|h₁)中抽取v_2i∈(0, 1)

对所有隐藏层单元:

计算p(h_2j=1|v₂)=σ(b_j+$ \sum\limits_{\text{i}} $v_2iW_ij)

更新参数:

$ {\rm{W}} \leftarrow {\rm{W}} + {\rm{ \mathsf{ ε} }}\left( {{\rm{p}}\left( {{{\rm{h}}_1} = 1|{{\rm{v}}_1}} \right){\rm{v}}_1^{\rm{T}} - {\rm{p}}\left( {{{\rm{h}}_2} = 1|{{\rm{v}}_2}} \right){\rm{v}}_2^{\rm{T}}} \right) $

$ {\rm{c}} \leftarrow {\rm{c}} + {\rm{ \mathsf{ ε} }}\left( {{{\rm{v}}_1} - {{\rm{v}}_2}} \right) $

$ {\rm{b}} \leftarrow {\rm{c}} + {\rm{ \mathsf{ ε} }}\left( {{\rm{p}}\left( {{{\rm{h}}_1} = 1|{{\rm{v}}_1}} \right) - {\rm{p}}\left( {{{\rm{h}}_2} = 1|{{\rm{v}}_2}} \right)} \right) $

1.2.2 BP权值微调

预训练完成后, 通过BP算法利用少量标签数据对DBN进行监督训练。BP算法将输出值与数据标签对比得到误差, 并将其传播至每一层RBM, 以最大似然函数为目标函数微调各层权重和偏置, 使整个DBN网络达到全局最优, 算法具体描述如下:

算法2  反向传播算法

输入  预训练后的DBN参数θ={W, b, c}, 训练样本<v_i, t_i>, 最大迭代次数L

输出  微调后的DBN参数θ′={W, b, c}

训练阶段:对每一个样本v_i计算DBN的重构输出v′_i, 反向传播误差

对每个输出单元计算误差δ_k:

$ {{\rm{ \mathsf{ δ} }}_{\rm{k}}} = {{{\rm{v'}}}_{\rm{k}}}\left( {1 - {{{\rm{v'}}}_{\rm{k}}}} \right)\left( {{{\rm{v}}_{\rm{k}}} - {{{\rm{v'}}}_{\rm{k}}}} \right) $

对每个隐藏层单元计算误差δ_h:

$ {{\rm{ \mathsf{ δ} }}_{\rm{h}}} = {{{\rm{v'}}}_{\rm{h}}}\left( {1 - {{{\rm{v'}}}_{\rm{h}}}} \right)\sum\limits_{{\rm{k}} \in {\rm{outputs}}} {{{\rm{ \mathsf{ θ} }}_{{\rm{kh}}}}{{\rm{ \mathsf{ δ} }}_{\rm{k}}}} $

更新参数:

$ {{\rm{ \mathsf{ θ} }}_{{\rm{ji}}}} = {{\rm{ \mathsf{ θ} }}_{{\rm{ji}}}} + \Delta {{\rm{ \mathsf{ θ} }}_{{\rm{ji}}}},其中,\Delta {{\rm{ \mathsf{ θ} }} _{{\rm{ji}}}} = {\rm{ \mathsf{ η} }} {{\rm{ \mathsf{ δ} }}_{\rm{j}}}{{\rm{x}}_{\rm{j}}},{\rm{ \mathsf{ η} }} \;为学习率 $

1.3 KELM分类算法 1.3.1 极限学习机

极限学习机是一种单隐层前馈神经网络, 其隐藏层节点参数无需通过迭代算法进行调整, 只需要设置隐藏层节点数就可以通过一次性学习得到唯一的最优值^[10]。ELM输出函数定义如下:

$ {f_L}(x) = \sum\limits_{i = 1}^L {{\beta _i}} {h_i}(x) = \mathit{\boldsymbol{h}}(x)\mathit{\boldsymbol{\beta }} = \mathit{\boldsymbol{H\beta }} $

(4)

在式(4)中, β是隐藏层节点和输出节点之间的输出向量, h(x)是隐藏层节点的输出向量, 其中:

$ \mathit{\boldsymbol{H}} = \mathit{\boldsymbol{h}}\left( x \right) = \left[ {\begin{array}{*{20}{c}} {{h_1}\left( {{x_1}} \right)}&{{h_2}\left( {{x_1}} \right)}& \cdots &{{h_L}\left( {{x_1}} \right)}\\ {{h_1}\left( {{x_2}} \right)}&{{h_2}\left( {{x_2}} \right)}& \cdots &{{h_L}\left( {{x_2}} \right)}\\ \vdots & \vdots &{}& \vdots \\ {{h_1}\left( {{x_N}} \right)}&{{h_2}\left( {{x_N}} \right)}& \cdots &{{h_L}\left( {{x_N}} \right)} \end{array}} \right] $

(5)

$ \mathit{\boldsymbol{\beta }} = {\left[ {{\beta _1}{\beta _2} \cdots {\beta _L}} \right]^{\rm{T}}} $

(6)

因此, ELM的训练过程可等效为求解方程Hβ=T。

求解方程Hβ=T得到β=H⁺T。其中, H⁺是隐藏层输出矩阵H的广义逆, T=[t₁^Tt₁^T…t_N^T]^T是训练样本标签, 当HH^T非奇异时, H⁺=H^T(HH^T)^－1, β=H^T(HH^T)^－1T, 当H^TH非奇异时, H⁺=(H^TH)^－1H^T, β=(H^TH)^－1H^TT。因此, 在这两种情况下ELM的输出函数分别如式(7)和式(8)所示, 具体的推导过程可参考文献[10]。

$ f(x) = \mathit{\boldsymbol{h}}(x){\mathit{\boldsymbol{H}}^{\rm{T}}}{\left( {\frac{I}{C} + \mathit{\boldsymbol{H}}{\mathit{\boldsymbol{H}}^{\rm{T}}}} \right)^{ - 1}}\mathit{\boldsymbol{T}} $

(7)

$ f(x) = \mathit{\boldsymbol{h}}(x){\left( {\frac{I}{C} + {\mathit{\boldsymbol{H}}^{\rm{T}}}\mathit{\boldsymbol{H}}} \right)^{ - 1}}{\mathit{\boldsymbol{H}}^{\rm{T}}}\mathit{\boldsymbol{T}} $

(8)

1.3.2 核极限学习机

文献[11]研究了最小支持二乘向量机, 发现核函数处理大规模复杂数据的优势并将其应用到ELM中, 提出了核极限学习机算法。

由核学习理论^[12]可知, 在KELM学习算法中, 式(7)和式(8)中的HH^T可由核函数替代, 定义ELM的核学习矩阵如下:

$ \begin{array}{l} {\mathit{\boldsymbol{ \boldsymbol{\varOmega} }}_{{\rm{ELM}}}} = \mathit{\boldsymbol{H}}{\mathit{\boldsymbol{H}}^{\rm{T}}}\\ {\mathit{\boldsymbol{ \boldsymbol{\varOmega} }}_{{\rm{EL}}{{\rm{M}}_{ij}}}} = h\left( {{x_i}} \right)h\left( {{x_j}} \right) = K\left( {{x_i},{x_j}} \right) \end{array} $

(9)

其中, Ω_ELM是训练样本的核矩阵, K(x_i, x_j)为核函数。KELM在ELM的基础上使用核映射取代了ELM的随机映射, 通过核函数的计算得到输入到输出的关系矩阵β。文献[12-13]给出了核函数的理论以及4种常用的核函数, 本文实验选择的是高斯核函数。

$ K\left( {x,{x_i}} \right) = \exp \left( { - \gamma {{\left\| {x - {x_i}} \right\|}^2}} \right),\gamma > 0 $

(10)

将式(9)带入式(7)中, 得到KELM的输出函数:

$ \begin{array}{l} f(x) = \left[ {k\left( {x,{x_1}} \right)k\left( {x,{x_2}} \right) \cdots k\left( {x,{x_N}} \right)} \right] \times \\ \;\;\;\;\;\;\;\;\;\;{\left( {\frac{I}{C} + {\mathit{\boldsymbol{ \boldsymbol{\varOmega} }}_{{\rm{ELM}}}}} \right)^{ - 1}}\mathit{\boldsymbol{T}} \end{array} $

(11)

2 实验与结果分析 2.1 数据集预处理

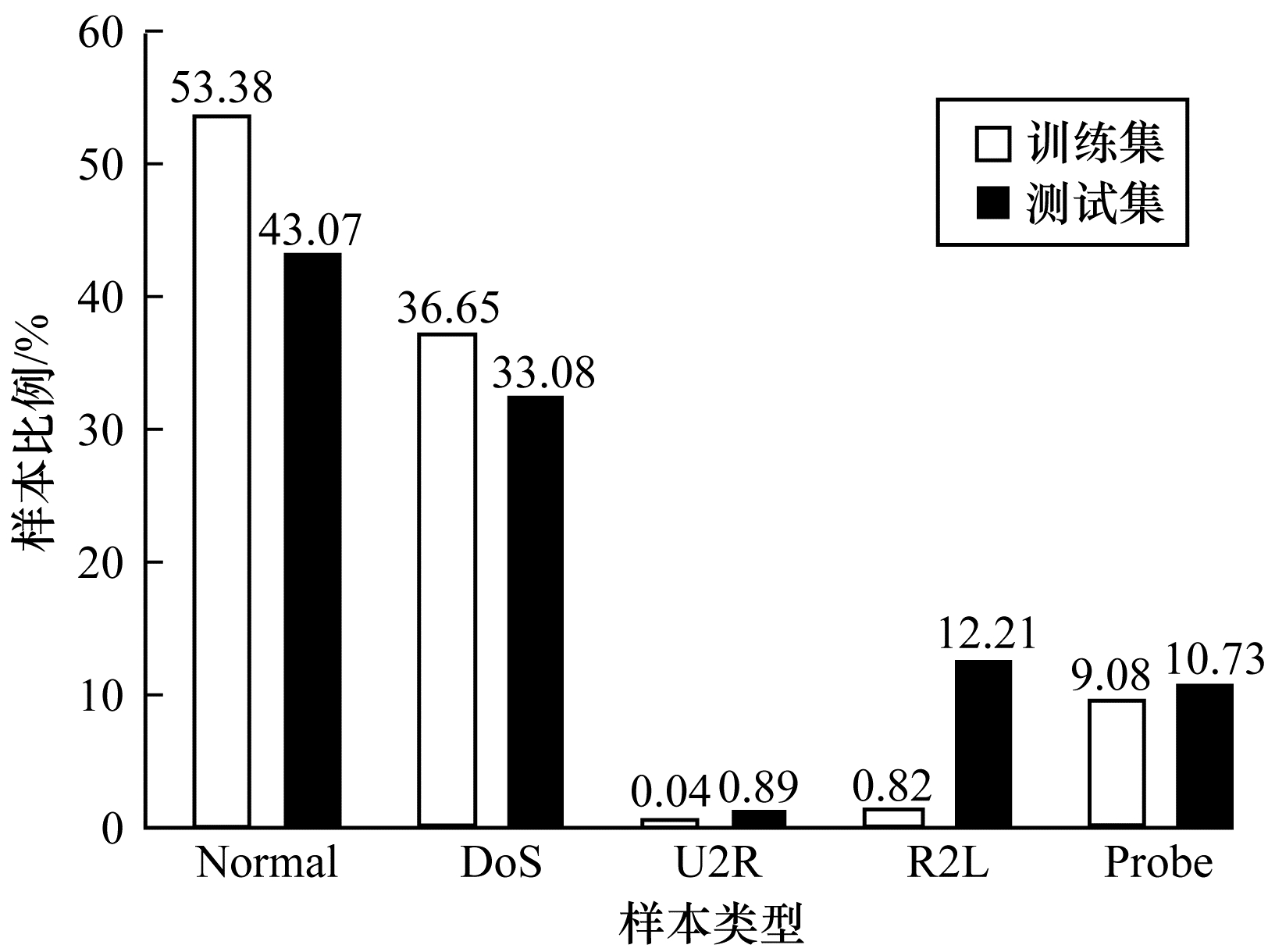

实验采用的数据集是NSL-KDD数据集^[14], NSL-KDD是KDD99经过筛选后的数据集, 分为训练集(25 192条)和测试集(22 543条)2个部分, 数据集将异常类型分成DoS、R2L、U2R、Probe 4大类(具体分布情况如表 1所示, 所占比例如图 4所示), 具体分为39种攻击方式。

数据集有41维特征,其中包含字符型和数字型。在训练之前,首先将字符数据转化成二进制向量。如协议类型TCP、UDP、ICMP分别表示为[0,0,1]、[0,1,0]、[1,0,0]。标签类型Normal、DoS、R2L、U2R、Probe表示为[0,0,0,0,1]、[0,0,0,1,0]、[0,0,1,0,0]、[0,1,0,0,0]、[1,0,0,0,0]。字符数据映射完成之后进行数据均值化处理,将各维数据归一化到0~1,转化公式如下:

$ y = \frac{{y - {M_{\min }}}}{{{M_{\max }} - {M_{\min }}}} $

(12)

2.2 实验评价标准

入侵检测系统通常需要高准确率, 以及低误警率, 本文实验采用准确率AC以及误报率FA作为入侵检测的评价标准, 如式(13)和式(14)所示。

$ AC = \frac{{{T_{\rm{P}}} + {T_{\rm{N}}}}}{{{T_{\rm{P}}} + {T_{\rm{N}}} + {F_{\rm{P}}} + {F_{\rm{N}}}}} $

(13)

$ FA = \frac{{{F_{\rm{P}}}}}{{{T_{\rm{N}}} + {F_{\rm{P}}}}} $

(14)

其中, T_N表示正常样本正确分类的个数, T_P表示攻击样本正确分类的个数, F_P表示正常样本误报为攻击的个数, F_N表示攻击样本误报为正常的个数。

2.3 实验参数设置

文献[15]对DBN的隐藏层数设置进行了具体的分析, 本文实验中DBN设置为122-100-70-30, 预训练算法迭代次数100次, BP微调次数150次, KELM核函数选用RBF核函数, 参数(γ, C)设置为(2³, 2⁶)。与之对比的DBN采用相同的网络参数, DBN-ELM的正则化系数C为2¹⁰, 隐藏层节点数为100。DBN-SVM参数C为1 000, g为0.000 01。

2.4 结果分析

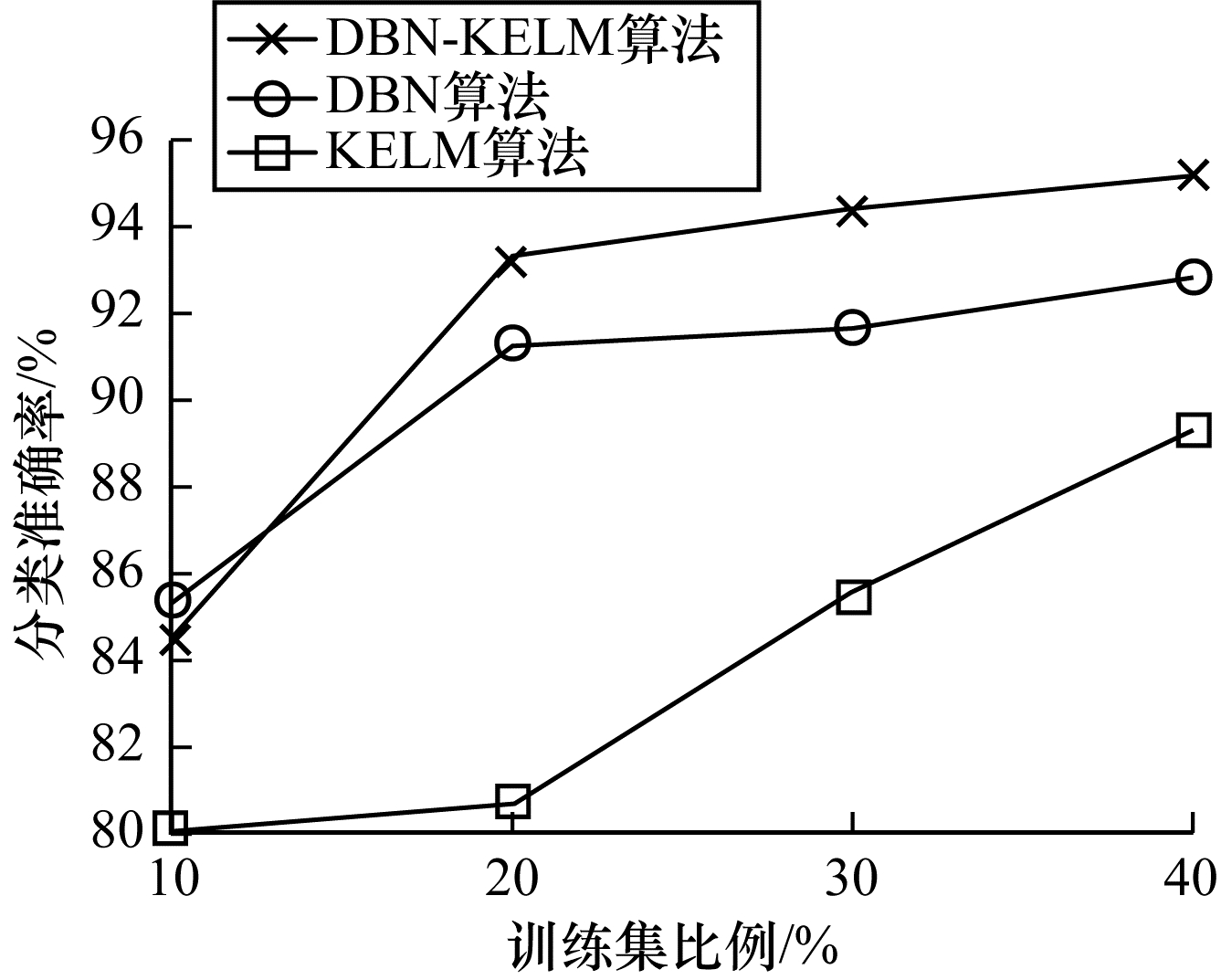

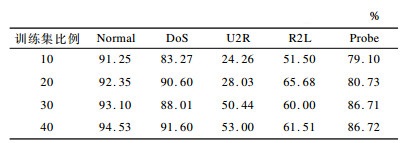

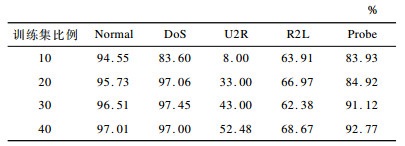

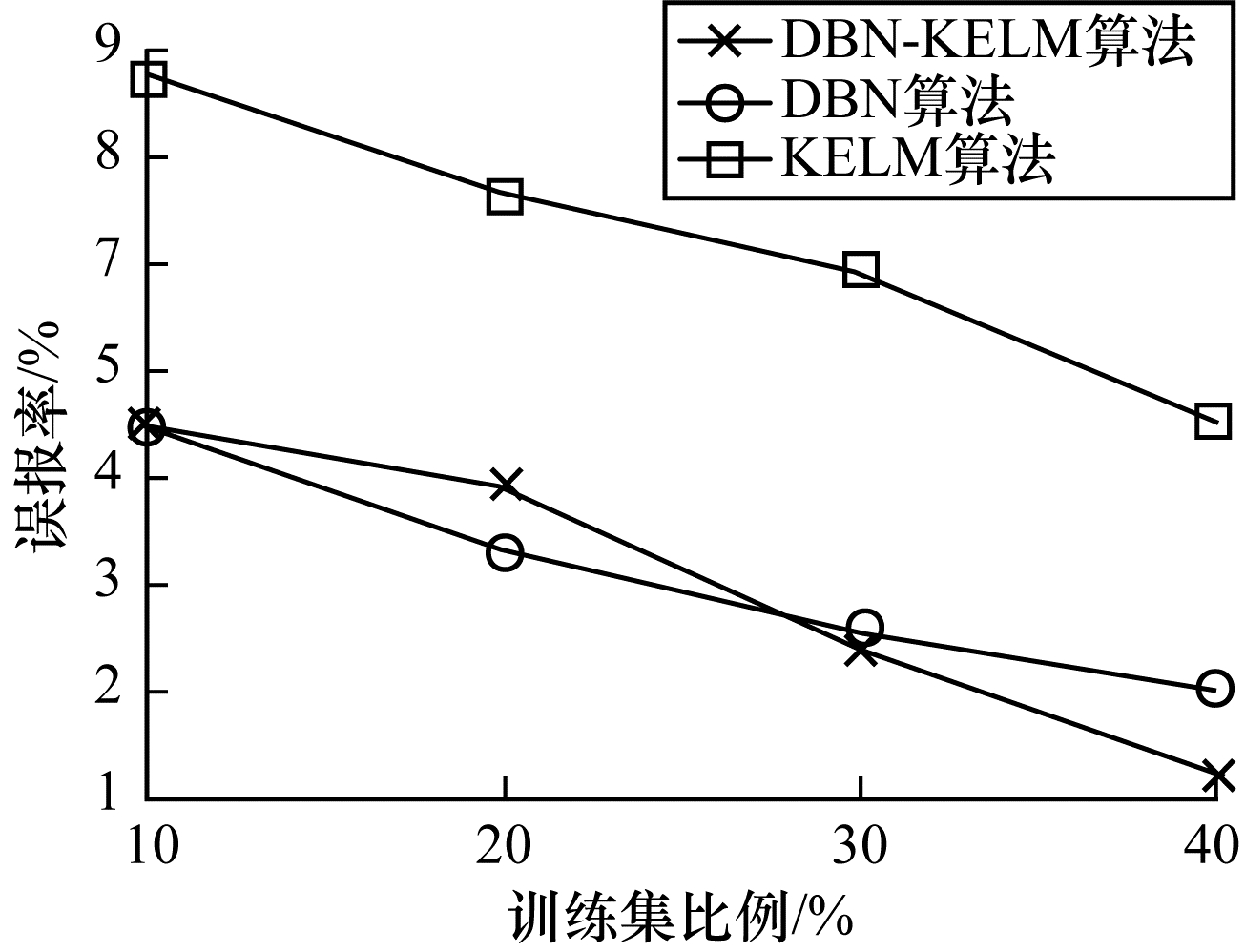

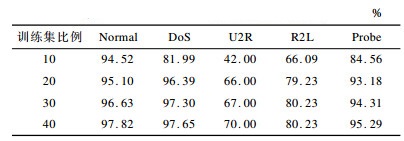

使用NSL-KDD训练集数据对DBN进行预训练, 预训练完成后用不同比例的标签数据进行监督训练。抽取30%的NSL-KDD测试集完成测试。表 2~表 4展示了KELM、DBN、DBN-KELM算法分别在10%、20%、30%、40%训练集比例下对各类样本的识别率, 图 5和图 6展示了3种算法的整体分类准确率和误报率。

实验结果表明:改进后的混合深度学习算法DBN-KELM在40%训练集比例下的整体分类准确率达到95.29%, 较DBN提高2.6%, 较KELM提高5.98%;对在训练集中含量仅0.04%左右的U2R样本的检测率达到70%, 较KELM提高17%, 较DBN提高17.52%;在其余各训练集比例下DBN-KELM算法的性能均优于DBN和KELM, 说明改进后的算法充分发挥了DBN提取抽象特征的能力以及KELM的泛化能力。

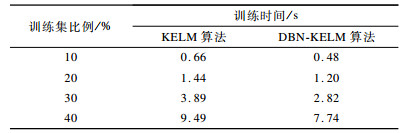

表 5展示了DBN-KELM和原始的KELM算法分类器在相同训练集比例下的训练时间, 结果表明KELM算法随训练数据的增加, 训练时间成倍增加。经过DBN提取抽象特征后分类器KELM的训练时间明显降低, 数据量越大, 降低得越多, 证明改进后的算法更适应海量数据下的入侵检测。

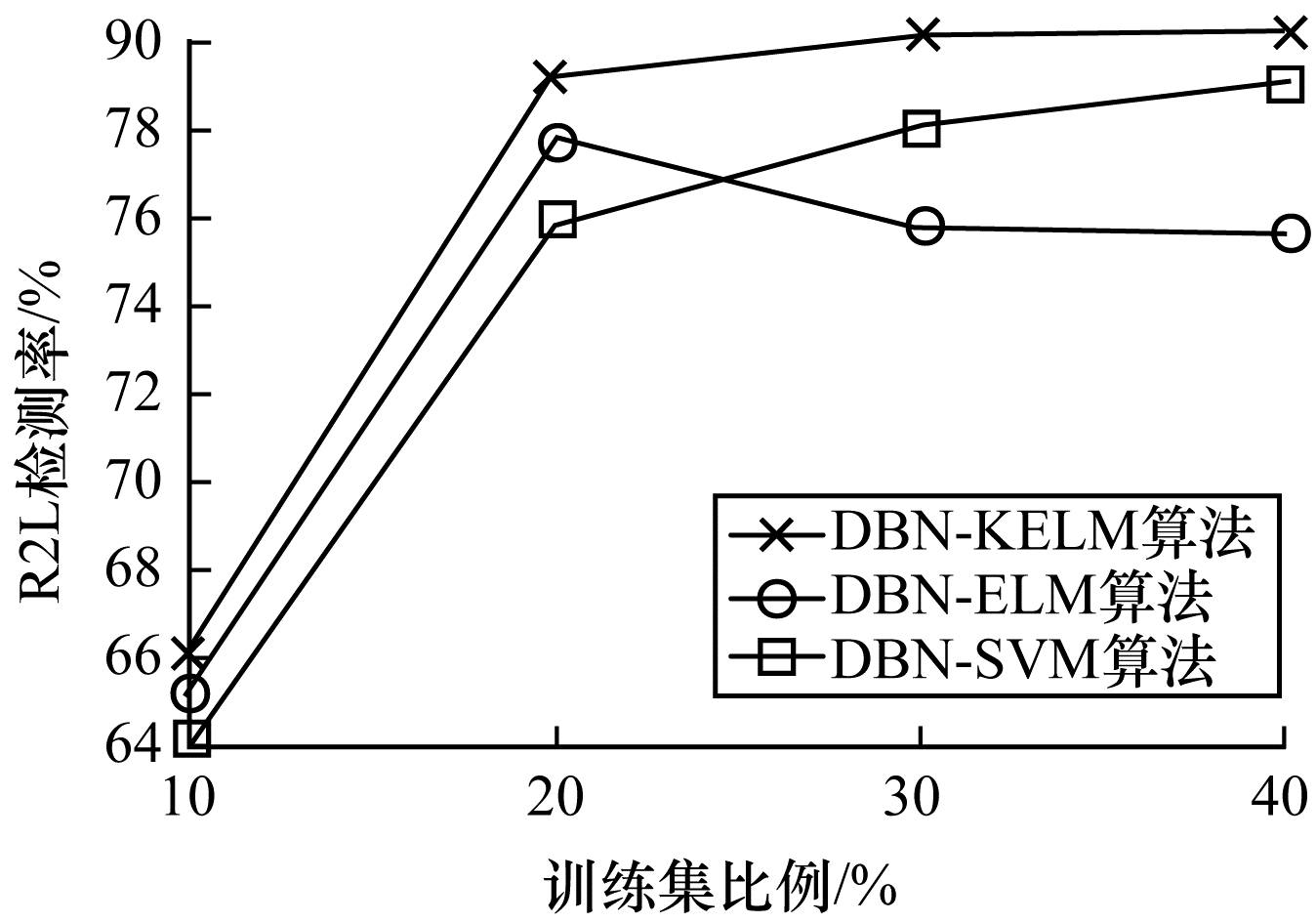

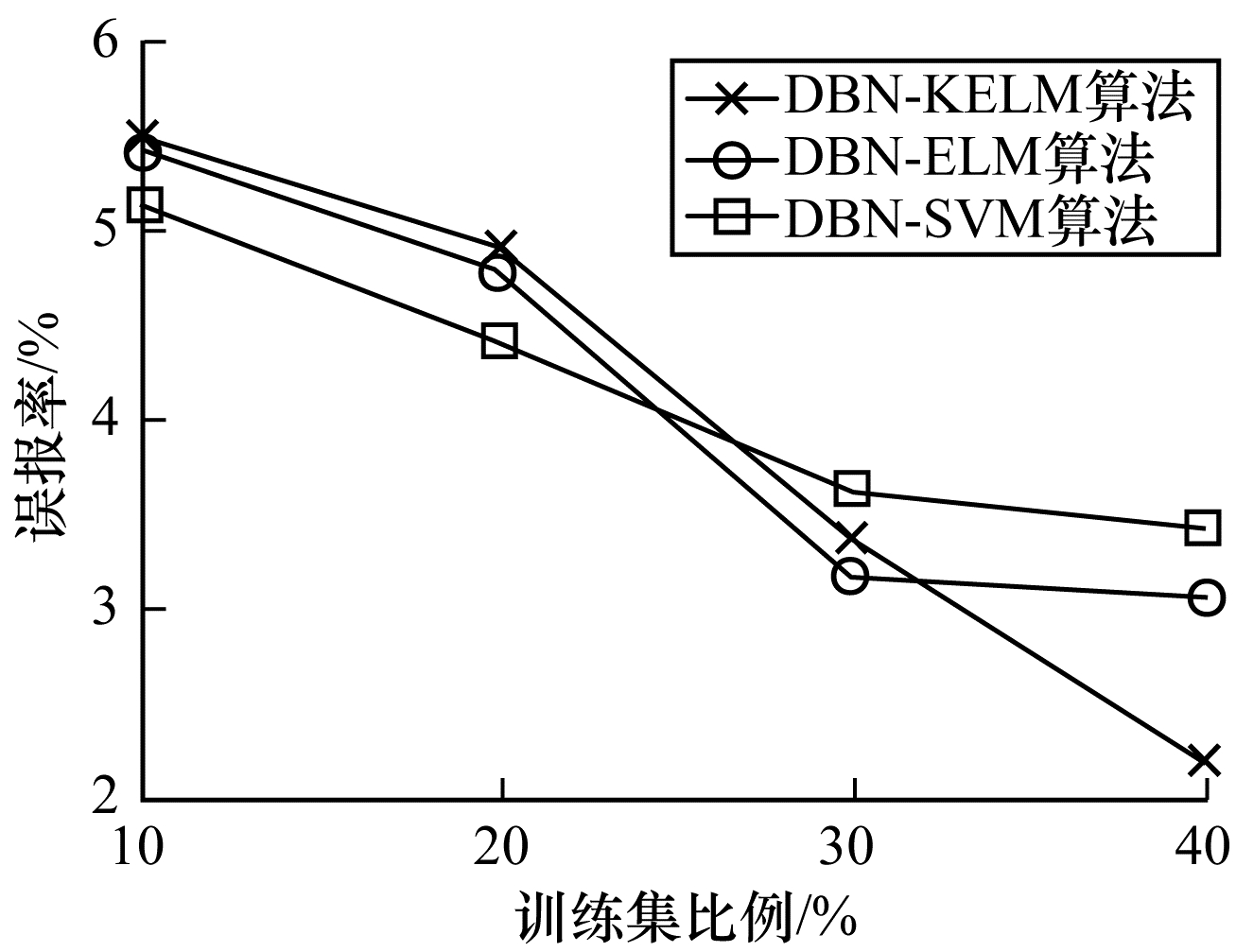

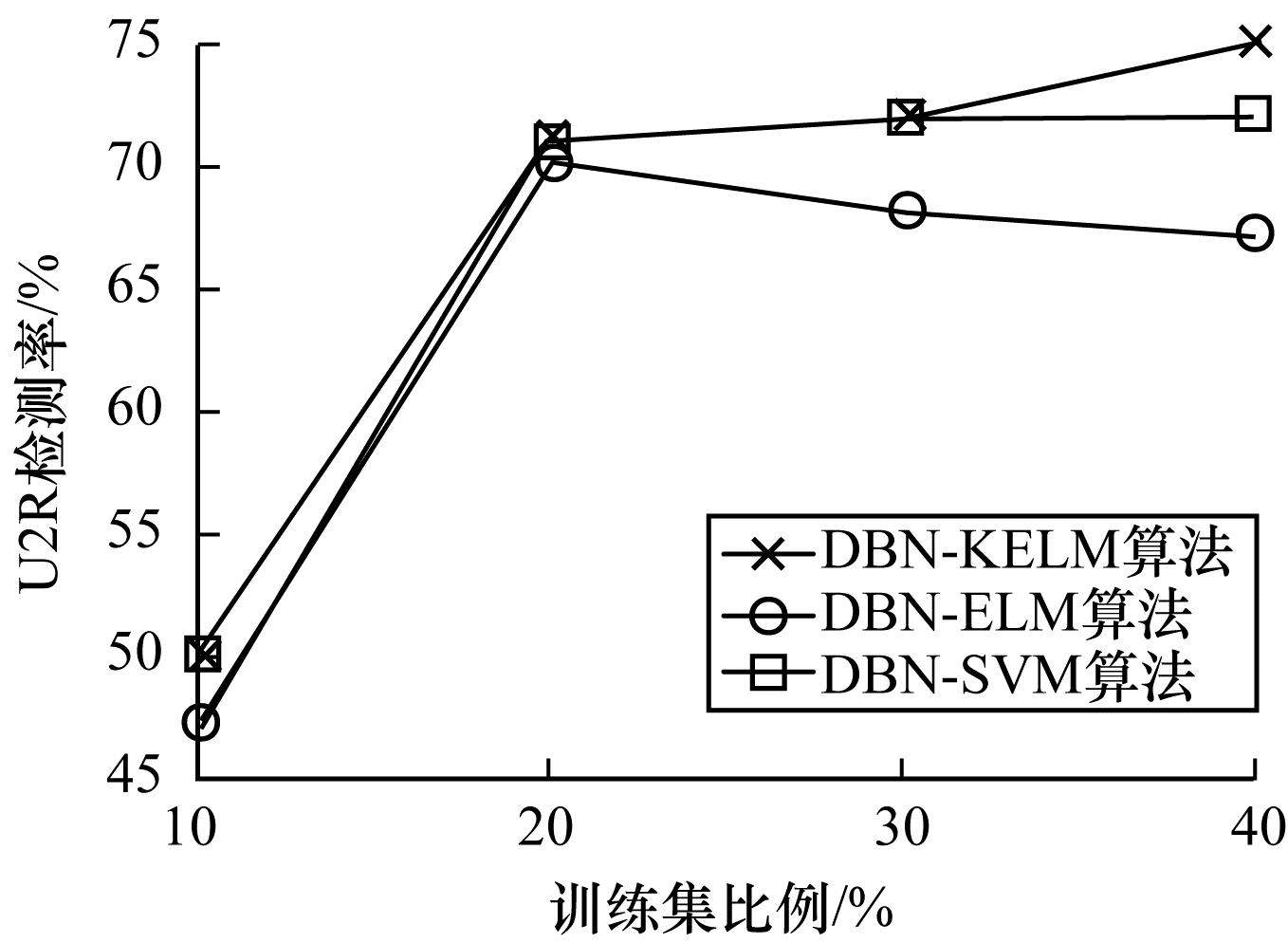

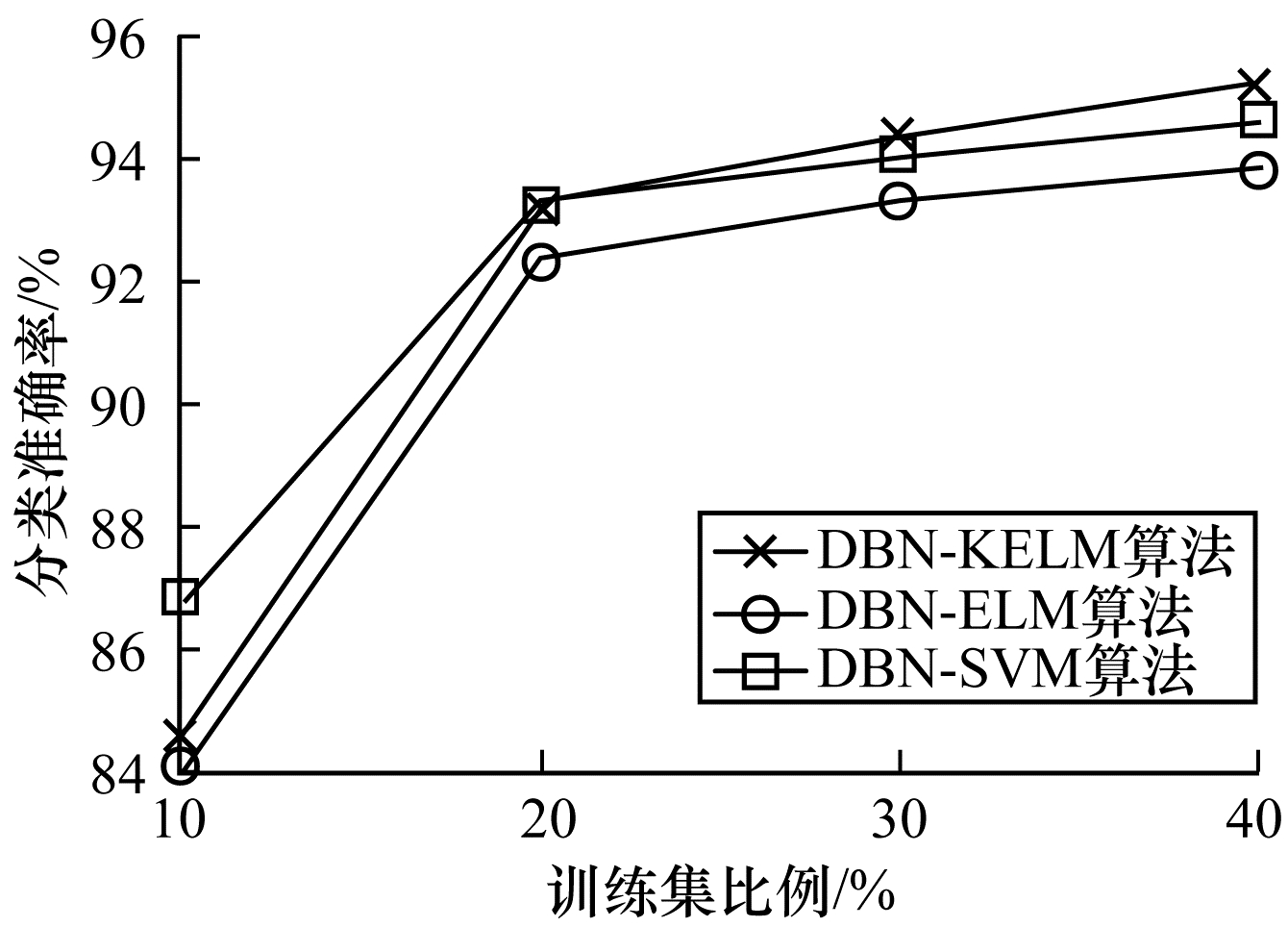

为进一步探索DBN-KELM算法的优势, 本文还使用DBN-ELM算法和DBN-SVM算法与本文算法进行对比, 如图 7和图 8所示, 在10%和20%标签训练数据下, DBN-SVM算法的检测率略高, 不可否认SVM算法在训练样本数量较少的情况下存在优势, 但和本文算法差距极小, 从整体的检测效果上看DBN-KELM算法的性能优于其他2种算法, 如图 9和图 10所示, 从对训练集含量较少的U2R和R2L的检测率上看, DBN-KELM对小样本攻击类型的识别能力也高于其他2种算法。

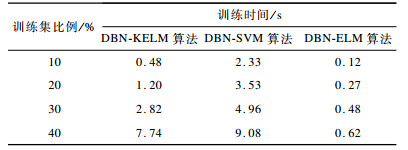

表 6展示了DBN-KELM、DBN-SVM和DBN-ELM的训练时间, 可以看出, 使用核学习方法的DBN-KELM和DBN-SVM算法训练时间明显多于使用随机映射的DBN-ELM算法, 也正是ELM使用随机映射导致该算法对小样本攻击的检测能力不足, 训练集比例增加时甚至出现了下降趋势。但DBN-KELM算法无需像DBN-SVM构造偏二叉树结构的方式对各类样本逐次二分类, 训练时间大幅减少, 从整体的检测精度上分析, DBN-KELM算法也进一步提高了入侵检测的准确率。

3 结束语

本文结合DBN自动提取特征的能力和KELM快速学习的优势, 提出混合深度学习入侵检测算法DBN-KELM。该算法充分利用无标签数据对DBN的RBM进行预训练, 然后使用少量标签数据进行全局微调, 训练完成后基于DBN网络进行特征提取, 并利用标签数据对KELM进行监督训练。在NSL-KDD测试集上进行测试, 实验结果表明, DBN-KELM算法的检测率高于原始的DBN算法和KELM算法, 经过DBN降维后分类器KELM的训练效率明显提高。DBN-KELM算法与DBN-ELM、DBN-SVM算法的比较结果表明, 无论是检测率、误报率还是对小样本攻击类型的检测能力, DBN-KELM算法都明显优于其他算法。本文仅在NSL-KDD数据集上进行实验, 下一步将考虑搭建实时入侵检测环境, 将DBN-KELM算法用于解决实际问题。
