0 概述

随着大数据时代的到来, 网络数据体量不断扩大。IDC最新预测, 到2025年, 全球数据规模将增长至163 ZB, 接近于2016年所产生数据量的10倍^[1]。高效的网络数据采集是数据挖掘的关键, 是使数据发挥价值的重要环节。网络爬虫因快速实现互联网数据的采集及结构化存储^[2], 已成为主流的数据采集手段, 其技术也得以迅速发展。传统集中式网络爬虫因无法满足大规模数据采集需求, 构建高效的分布式爬虫系统已成为爬虫技术的应用热点^[3-4]。

在分布式爬虫系统中, 因爬虫节点性能各异, 任务量分配不合理, 会造成节点负载不均衡, 出现大量超载节点和空闲节点, 严重影响系统整体的运行效率^[5-7]。为解决该问题, 有学者提出基于分布式哈希表的平均分配策略, 例如:文献[8]提出一种基于一致性哈希的均分负载空间算法进行任务调度; 文献[9]将哈希函数映射到不同节点的位置, 可使所有爬虫节点分配的地址空间达到动态均衡; 文献[10]提出构造环形序列取代传统哈希散列函数的节点地址空间映射方法。该类方法均未考虑爬虫节点间的性能差异, 即无论爬虫节点的性能情况如何, 基于分布式哈希表算法均会平均地分配任务, 在爬虫节点性能差异较大时, 无法达到较好的负载均衡^[11-13]。另外一些学者提出综合爬虫节点性能参数的动态负载均衡方法, 例如:文献[14]改进了一致性哈希算法, 根据集群中每个服务器的性能差异, 为每个服务器设置不同的虚拟节点数量, 不再依赖于单个默认值; 文献[15]提出加权轮询算法的分布式爬虫系统任务调度策略, 根据爬虫节点运行情况调整权重值; 文献[16]提出基于站点规模预测的分布式爬虫动态负载均衡方法, 可根据爬虫节点自身的性能和预测出的站点规模计算爬虫所承载的任务负荷量。该类方法只考虑了少量的负载均衡影响因素, 未对各爬虫节点负载情况实现更全面、有效的评估, 使得任务量的分配不够合理^[17]。

本文提出一种分布式爬虫系统负载均衡策略, 将负载均衡问题转化为带约束条件的目标函数求解问题。采用BP神经网络构建基于节点性能参数的爬虫节点运行时间预测模型, 以各节点运行时间最小方差为系统目标函数, 并利用受约束的粒子群优化算法求解该目标函数的参数值, 基于确定的最优解分配负载任务, 以降低分布式爬虫系统的总体运行时间。

1 分布式爬虫系统设计

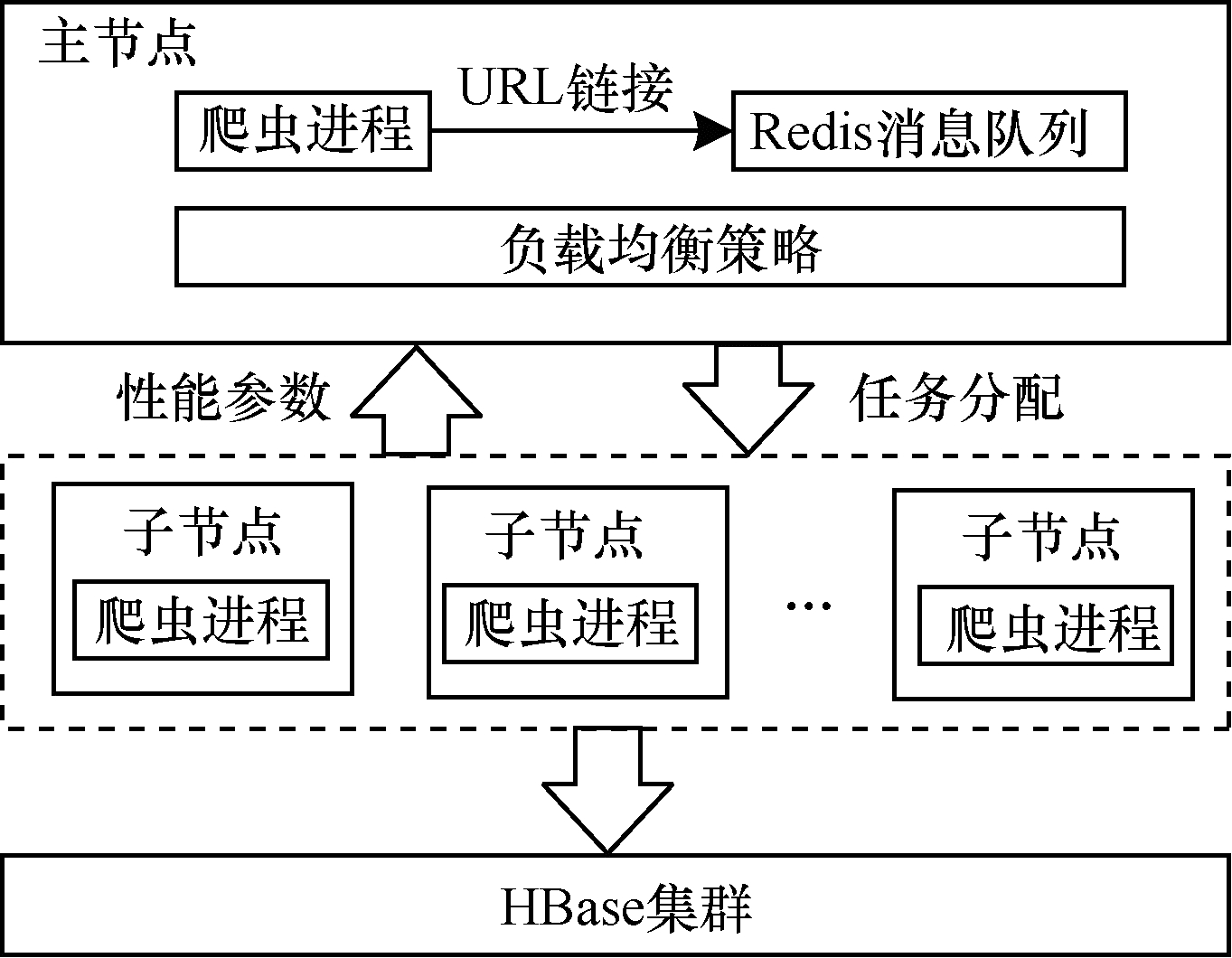

本文构建的分布式爬虫系统运行在Hadoop分布式平台上^[18], 系统采用主从式结构, 由一个主爬虫节点和多个子爬虫节点组成, 其整体架构如图 1所示。主节点负责生成URL链接和任务分配, 子节点负责爬取数据和数据存储。主节点收集子节点返回的性能参数值, 根据本文提出的负载均衡策略计算出任务分配方案, 降低分布式爬虫系统的整体运行时间。

分布式爬虫系统的通信主要表现为主节点和各子节点之间的通信, 所有任务分配都由主节点负责, 其他各个子节点之间不直接进行通信。本文使用Redis作为消息队列^[19-20]来实现主爬虫节点与各子节点之间的数据通信, 主要进行待爬取任务、性能参数值和任务分配方案的传递。以上3种数据消息对应Redis消息队列中的3种消息状态值:request, capability和assignment, 其中, request队列的值为待爬取的URL链接, capability队列的值为子爬虫节点的编号和对应的性能参数值, assignment队列的值为子爬虫节点的编号和对应的任务量。

分布式爬虫系统的运行流程如下:

1) 主爬虫节点对目标网站进行爬取, 提取出目标网站中的URL链接。

2) 主爬虫节点将URL链接加入Redis的request队列, 并利用set集合进行去重。

3) 统计所有的子爬虫节点当前自身的性能参数, 并将对应的节点编号和性能参数值加入capability队列。

4) 主爬虫节点从Redis的capability队列中获取每一个子节点的信息, 包括子节点的编号和性能参数, 并根据负载均衡策略计算出任务分配方案, 加入assignment队列。

5) 子节点按照assignment队列中的任务分配方案, 从request队列中获取相应任务量的待爬取任务, 并下载网页文本内容。

6) 信息提取, 通过对应网站的信息提取规则从非结构化的网页数据中提取需要的信息, 形成结构化数据。

7) 将结构化数据存储到HBase集群中。

2 负载均衡策略 2.1 负载影响参数

本文的负载均衡策略是根据不同子爬虫节点的性能情况合理分配相应的任务量, 降低系统运行时间。因此, 影响负载均衡的参数就是影响系统运行时间的参数, 包括爬虫节点的性能情况以及承载的任务量。

爬虫节点的性能参数涉及CPU性能、内存性能、磁盘性能和网络性能:1)CPU性能由CPU核数和主频决定; 2)内存性能主要由内存大小决定, 上述参数会影响爬虫进程的运行速度; 3)磁盘性能由磁盘I/O决定, 该参数将影响分布式爬虫系统的数据存储; 4)网络性能主要由网络带宽决定, 其直接影响到爬虫节点下载网页的速度。

承载任务量是对主节点分配给某个子爬虫节点任务量的衡量, 用URL链接的个数来表示。

2.2 运行时间预测模型

分布式爬虫系统的运行过程是一个复杂的非线性模型, 影响其运行时间的参数包括CPU核数、CPU主频、内存大小、磁盘I/O、网络带宽和任务量。本文采用BP神经网络算法^[21]构建上述性能参数与运行时间间的非线性函数, 选定的3层BP网络定义如下:

1)输入层。以上述性能参数为网络输入, 组成6个神经元输入模组, 对应输入向量为X_i=[cpu_core_i, cpu_frequency_i, memory_i, net_band_i, disk_io_i, n_i]。由于输入输出值之间具有不同的量纲和量纲单位, 需要通过式(1)对数据进行归一化处理。

$ y = \frac{{x - {x_{\min }}}}{{{x_{\max }} - {x_{\min }}}} $

(1)

其中, x为输入输出数据的真实值, x_max为一组输入输出数据中的最大值, x_min为一组输入输出数据中的最小值, y为归一化处理后的数据值。

2) 隐含层。根据Kolmogorov定理^[22], 取隐含层神经元个数为6, 单元激活函数为:

$ {H_j} = g\left( {\sum\limits_{i = 1}^6 {{\omega _{ij}}{\mathit{\boldsymbol{X}}_i}} + {a_j}} \right) $

(2)

其中, ω_ij为输入层到隐含层的权重, a_j为输入层到隐含层的偏置, g为激活函数tanh。

3) 输出层。网络输出为爬虫节点运行时间预测值, 神经元个数为1, 输出函数为:

$ O = \sum\limits_{j = 1}^{13} {{H_j}{\omega _j}} + b $

(3)

其中, 隐含层神经元个数为13, ω_j为隐含层到输出层的权重, b为隐含层到输出层的偏置。

4) 参数更新过程。取节点运行时间的误差为:

$ E = \frac{1}{2}{\left( {Y - O} \right)^2} $

(4)

其中, Y为运行时间的实际值, O为运行时间的预测值。

权重更新公式为:

$ {\omega _{ij}} = {\omega _{ij}} + \eta {H_j}\left( {1 - {H_j}} \right){\mathit{\boldsymbol{X}}_i}{\omega _j}\left( {Y - O} \right) $

(5)

$ {\omega _j} = {\omega _j} + \eta {H_j}\left( {Y - O} \right) $

(6)

根据式(5)和式(6), 不断调整输入层到隐含层的权重ω_ij以及隐含层到输出层的权重ω_j, 直到式(4)的误差值小于给定的阈值, 得到运行时间预测模型f(cpu_core, cpu_frequency, memory, net_band, disk_io, n)。

2.3 目标函数

本文选取子爬虫节点运行时间的最小方差为系统目标函数, 子节点的运行时间由其性能参数与分配的任务量决定, 目标函数为:

$ \begin{array}{*{20}{c}} {\arg \min \mathit{var}\left( {{n_1},{n_2}, \cdots ,{n_M}} \right) = }\\ {\frac{{\sum\limits_{i = 1}^M {{{\left( {f\left( {{\mathit{\boldsymbol{w}}_i},{n_i}} \right) - \frac{{\sum\limits_{i = 1}^M f \left( {{\mathit{\boldsymbol{w}}_i},{n_i}} \right)}}{M}} \right)}^2}} }}{M}} \end{array} $

(7)

$ {\rm{s}}.{\rm{t}}.\;\sum\limits_{i = 1}^M {{n_i}} = N $

(8)

$ {n_i} \ge 0,i = 1,2, \cdots ,M $

(9)

$ {n_i} \in \mathbb{Z},i = 1,2, \cdots ,M $

(10)

其中, N为主节点中待分配任务量, M为子爬虫节点数, 第i个子节点的性能参数w_i=[cpu_core_i, cpu_frequency_i, memory_i, net_band_i, disk_io_i], 分配的任务量为n_i, 根据运行时间预测模型计算出子节点i的运行时间为f(w_i, n_i)。约束条件式(8)表示分配给每个子节点的任务量之和等于主节点中的总任务数。约束式(9)表示分配给子节点的任务量不能小于0。约束式(10)表示任务数必须为整数。

2.4 参数计算

分布式爬虫系统任务分配存在多种不同方案, 需要迭代寻优, 采用穷举法的时间复杂度为O(N^M), 当总任务量N和子爬虫节点数M较多时, 无法满足分布式爬虫系统的要求。

本文采用一种改进的粒子群优化算法, 解决分布式爬虫系统负载任务分配问题。记每一种任务分配方案为一个粒子, 以上述目标函数为适应度函数, 评价方案的优劣, 通过上述目标函数的约束条件设立不同任务分配方案的迭代约束, 直至找出满足适应度函数值的最优解, 即确定一组任务分配方案。算法具体步骤如下:

步骤1  粒子群初始化。粒子的搜索空间维度等于子爬虫节点数M, 粒子个数定义为30, 第i个粒子的位置向量为X_i=[n_i1, n_i2, …, n_iM], 速度向量为V_i=[v_i1, v_i2, …, v_iM]。

本文将粒子的位置向量初始化为总任务量的平均值, 即$n_{i}=\left\lfloor\frac{N}{M}\right\rfloor $, 加快粒子群算法的收敛速度, 同时避免陷入局部极值。粒子的速度向量初始化为[0, 1]之间的随机数。

步骤2  计算每个粒子的适应度。选取上文目标函数为粒子适应度函数, 并采用罚函数的思想对粒子群算法的解空间进行约束, 得出的适应度函数为:

$ \begin{array}{l} fitness = \frac{{\sum\limits_{i = 1}^M {{{\left( {f\left( {{\mathit{\boldsymbol{w}}_i},{n_i}} \right) - \frac{{\sum\limits_{i = 1}^M f \left( {{\mathit{\boldsymbol{w}}_i},{n_i}} \right)}}{M}} \right)}^2}} }}{M} + \\ \;\;\;\;\;\;\;\;\;\;\;\;\;{\left( {\sum\limits_{i = 1}^M {{n_i}} - N} \right)^2} + {\left( {\sum\limits_{i = 1}^M {\left( {\left| {{n_i}} \right| - {n_i}} \right)} } \right)^2} \end{array} $

(11)

记$ g = {\left( {\sum\limits_{i = 1}^M {{n_i}} - N} \right)^2}、h = {\left( {\sum\limits_{i = 1}^M {\left( {\left| {{n_i}} \right| - {n_i}} \right)} } \right)^2}$分别为目标函数约束式(8)和约束式(9)的罚函数, 当g和h取值趋近于0时, 适应度函数最优化问题转化为目标函数的最优化问题, 实现目标函数的无约束转化。

步骤3  将步骤2中每个粒子的适应度值与个体极值pbest的适应度值进行比较, 如果某个粒子的适应度值大于当前的个体极值, 则将其作为新的个体极值。

步骤4  将步骤2中每个粒子的适应度值与全局最优值gbest的适应度值进行比较, 如果某个粒子的适应度值大于当前的全局最优值, 则将其作为新的全局最优值。

步骤5  根据式(12)、式(13)对粒子的速度和位置进行调整:

$ {\mathit{\boldsymbol{V}}_i} = \omega {\mathit{\boldsymbol{V}}_i} + {c_1}{r_1}\left( {pbes{t_i} - {\mathit{\boldsymbol{X}}_i}} \right) + {c_2}{r_2}\left( {gbes{t_i} - {\mathit{\boldsymbol{X}}_i}} \right) $

(12)

$ {\mathit{\boldsymbol{X}}_i} = {\mathit{\boldsymbol{X}}_i} + \left\lceil {{\mathit{\boldsymbol{V}}_i}} \right\rceil $

(13)

其中, c₁和c₂为加速权重, 分别取2, r₁和r₂为[0, 1]上的随机数, ω为惯性权重, 取0.8。

由于r₁、r₂和ω为非整数, 因此需要在式(13)中对速度V_i进行取整, 保证粒子群算法每次在整数空间进行迭代, 即满足约束式(10)。

步骤6  若达到终止条件, 则返回当前全局最优值gbest, 将其作为分布式爬虫系统的任务分配方案; 否则返回步骤2继续进行迭代优化。

3 实验结果与分析

本文的分布式爬虫系统由运行在Hadoop分布式平台上的1个主爬虫节点和5个子节点组成, 主节点和子节点的软硬件环境均为Windows10 x64位操作系统, 分布式爬虫系统采用Python编程语言实现。下文将对单节点中的不同负载影响参数和系统负载均衡策略进行性能测试, 并与基于分布式哈希表的平均分配策略进行对比分析, 验证本文提出的负载均衡策略的有效性。

3.1 节点负载参数测试

本文的负载影响参数包括CPU核数、CPU主频、内存大小、磁盘I/O速度、网络带宽以及子爬虫节点承载的任务量, 下文将分别对上述6个影响参数进行测试。

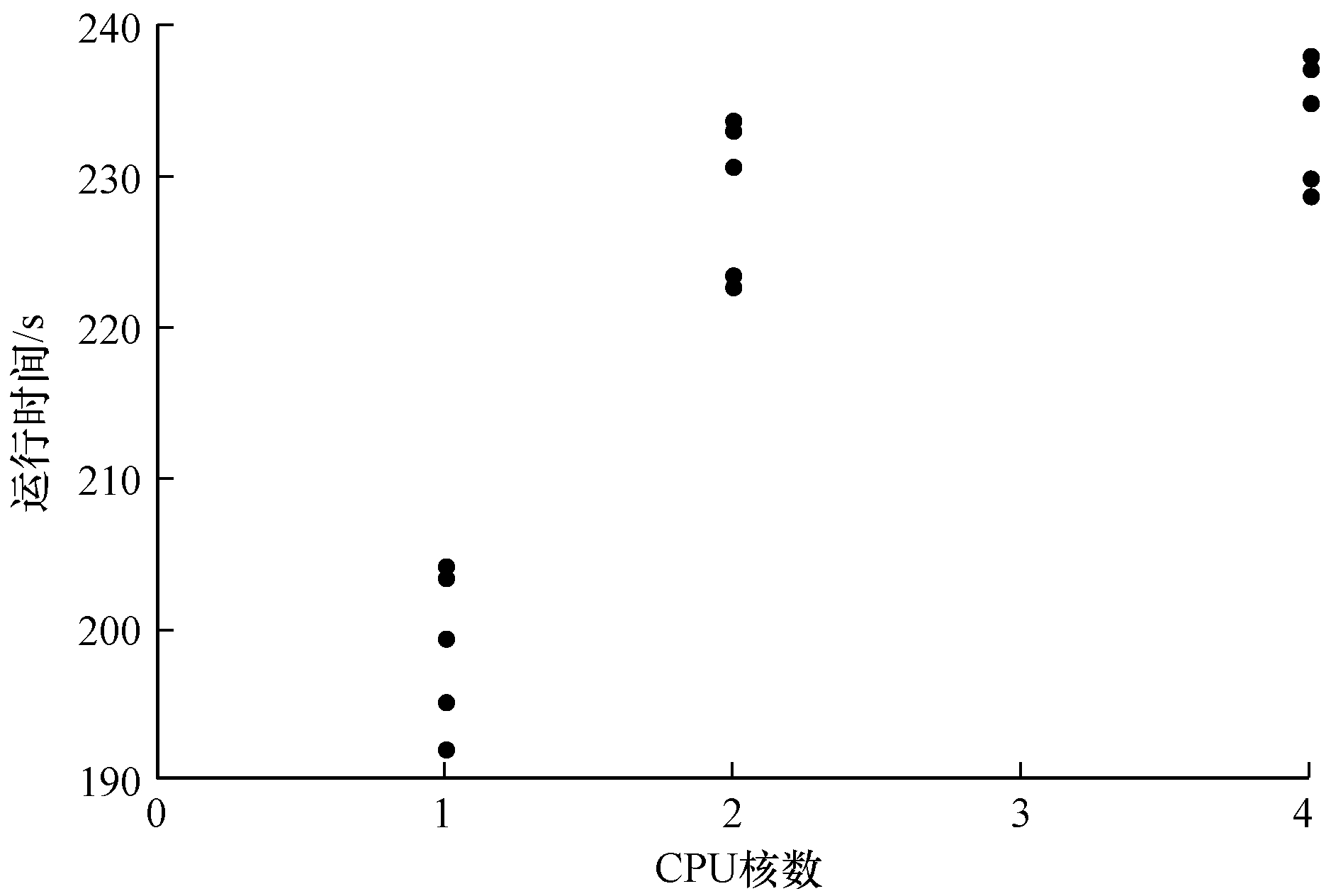

子节点的CPU核数分别设置为1、2、4, CPU主频为2.4 GHz, 内存大小为4 GB, 网络带宽为18 Mb/s, 磁盘I/O为18 Mb/s, 任务量为100, 实验结果如图 2所示。

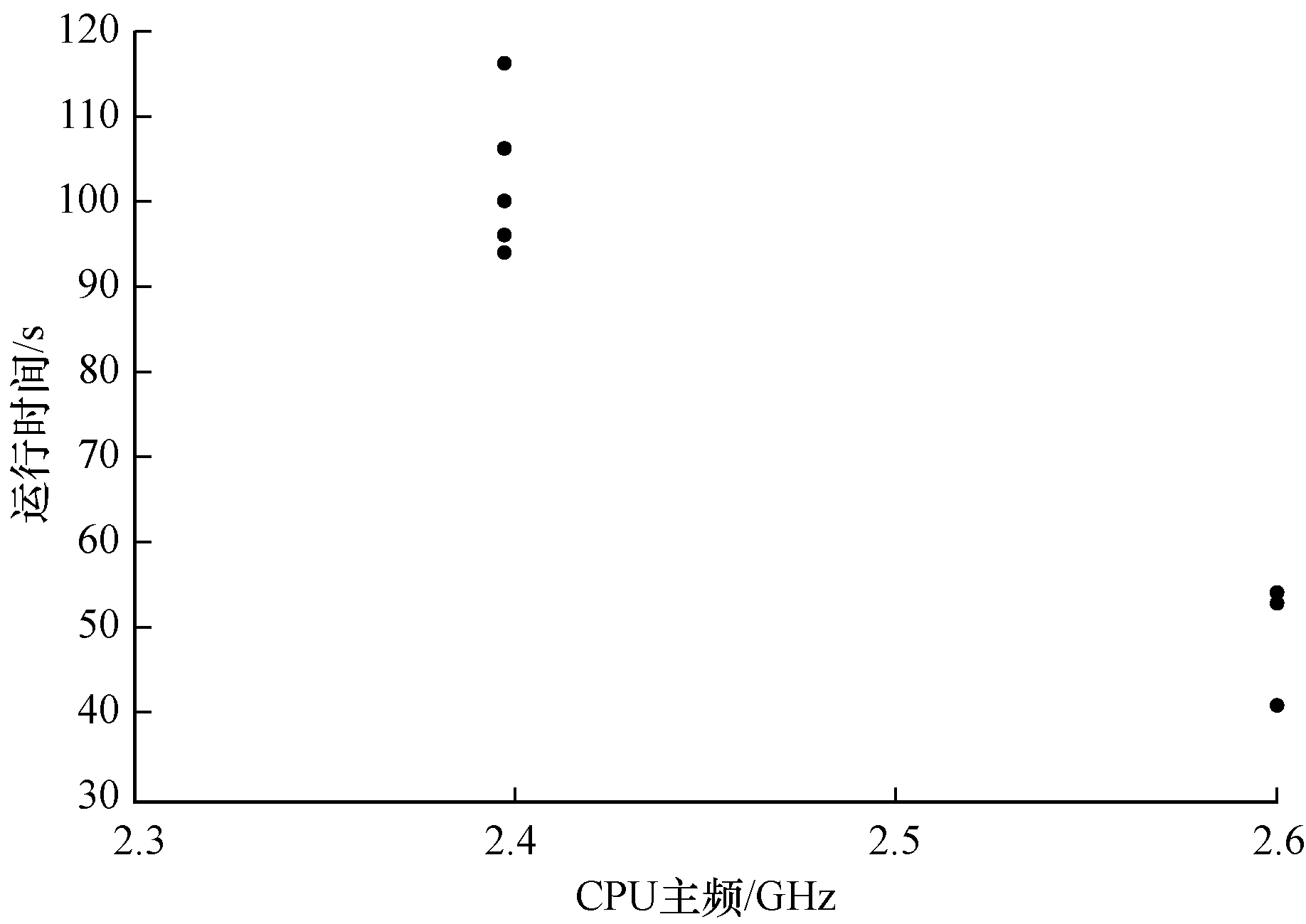

子节点的CPU核数为4, CPU主频分别设置为2.4 GHz和2.6 GHz, 内存大小为4 GB, 网络带宽为22 Mb/s, 磁盘I/O为2 Mb/s, 任务量为100, 实验结果如图 3所示。

子节点的CPU核数为4, CPU主频为2.4 GHz, 内存大小分别设置为0.5 GB、1.0 GB、1.5 GB、2.0 GB、2.5 GB和3.0 GB, 网络带宽为2 Mb/s, 磁盘I/O为2 Mb/s, 任务量为100, 实验结果如图 4所示。

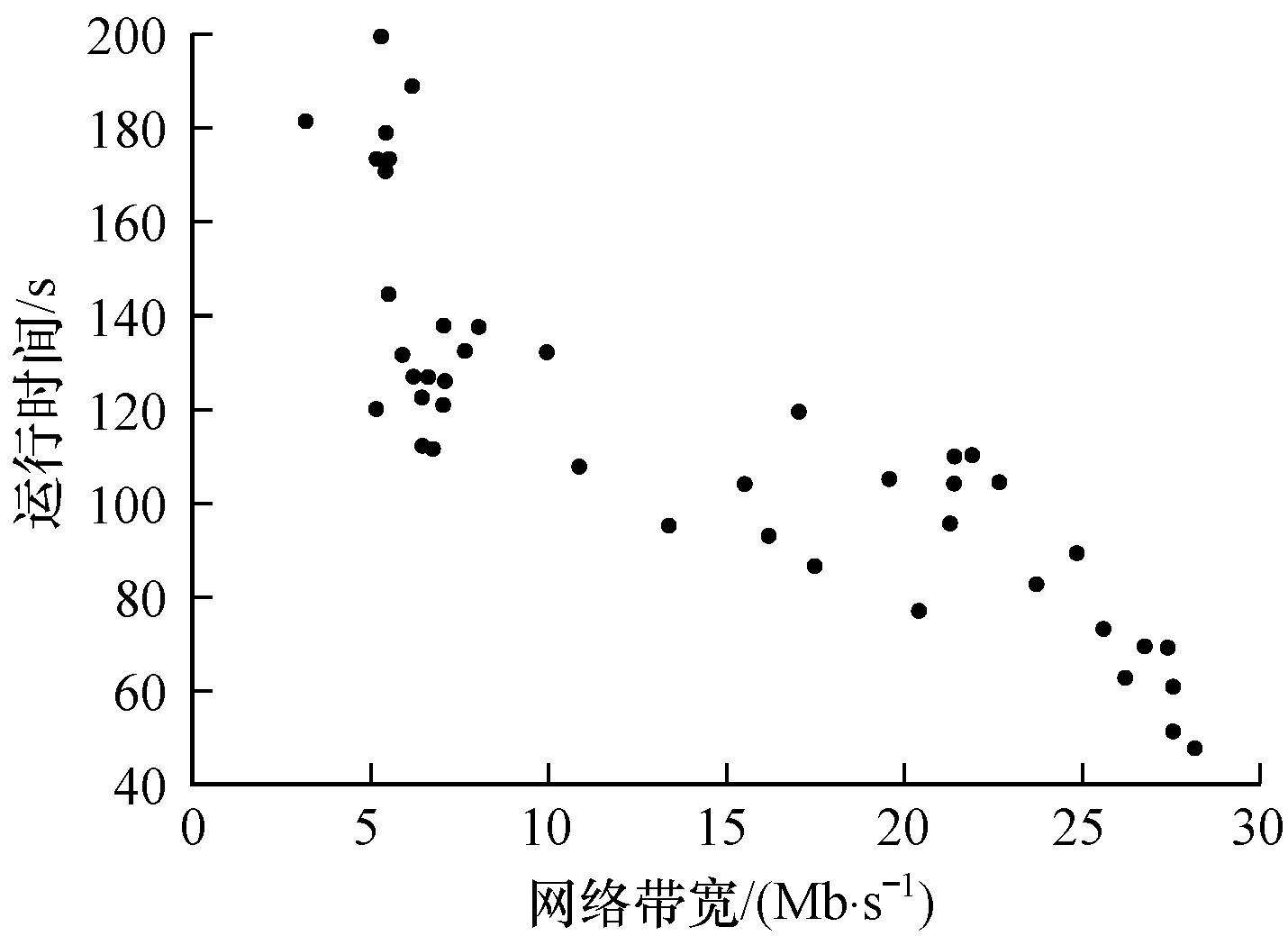

子节点的CPU核数为4, CPU主频为2.4 GHz, 内存大小为4 GB, 网络带宽在2 Mb/s~30 Mb/s内变化, 磁盘I/O为18 Mb/s, 任务量为100, 实验结果如图 5所示。

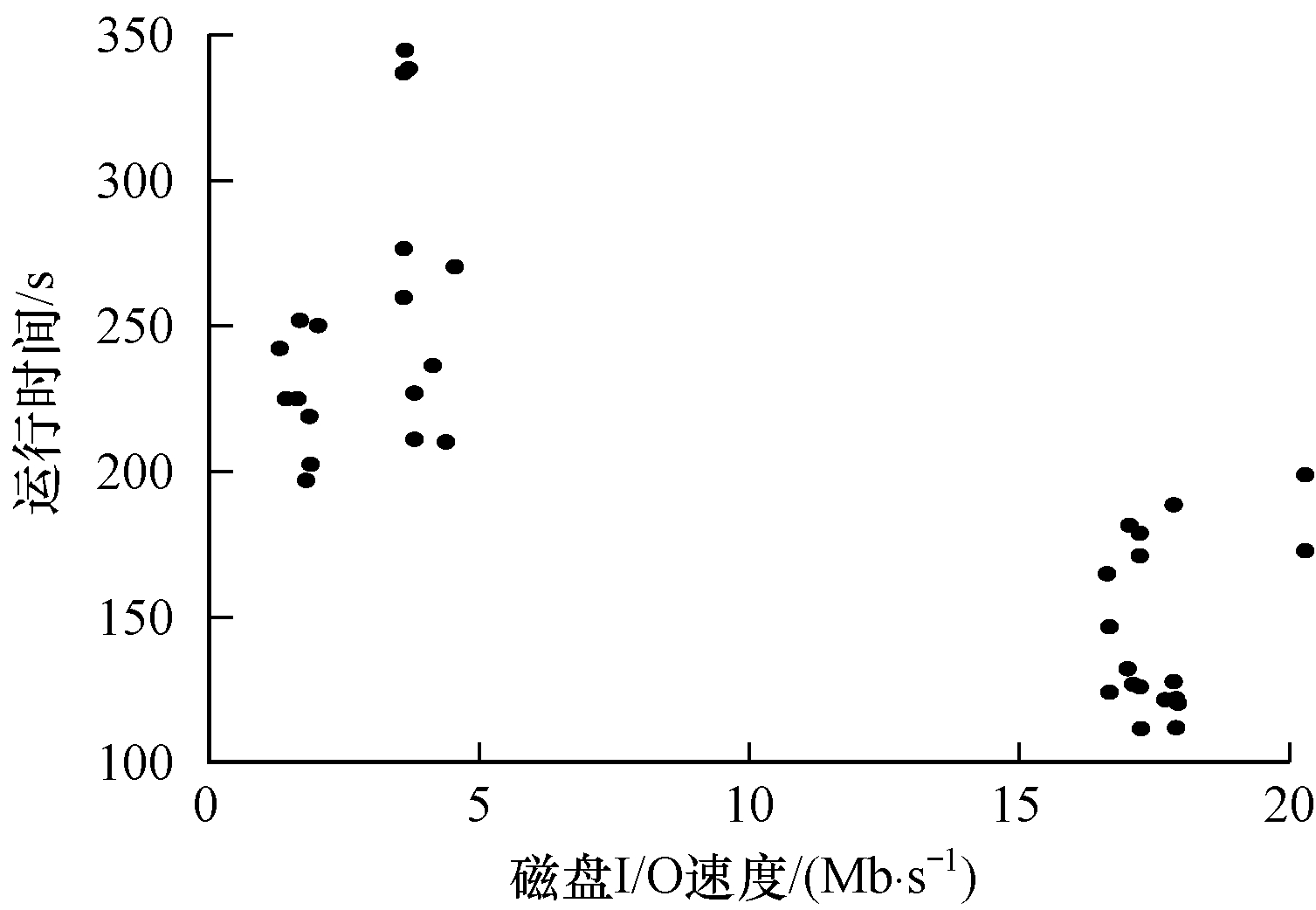

子节点的CPU核数为4, CPU主频为2.4 GHz, 内存大小为4 GB, 网络带宽为18 Mb/s, 磁盘I/O速度为2 Mb/s和18 Mb/s, 任务量为100, 实验结果如图 6所示。

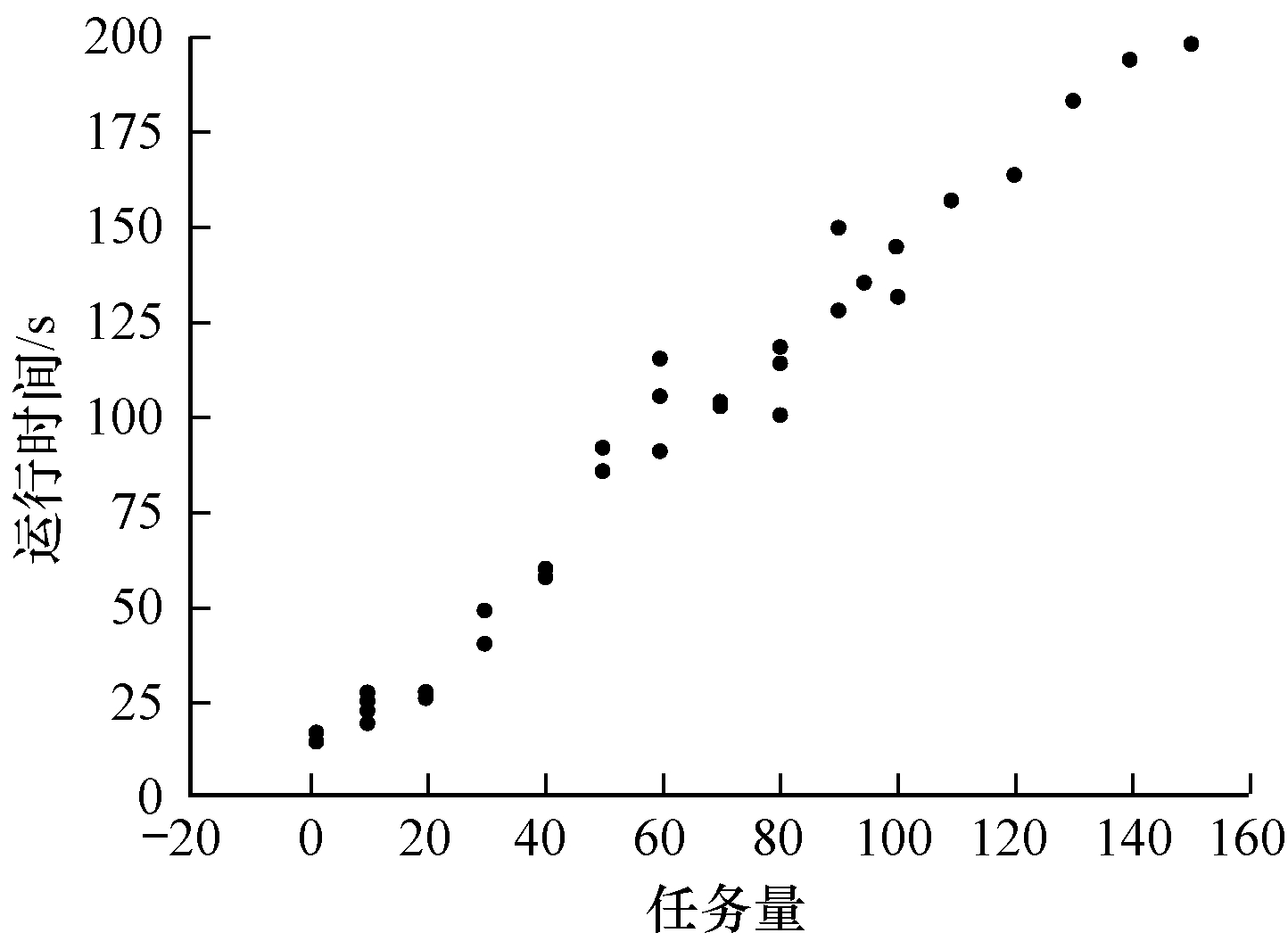

子节点的CPU核数为4, CPU主频为2.4 GHz, 内存大小为4 GB, 网络带宽为6 Mb/s, 磁盘I/O为18 Mb/s, 任务量设置为1~150, 实验结果如图 7所示。

从图 2~图 7可以看出:

1) 子节点性能参数CPU核数、CPU主频、内存大小、磁盘I/O、网络带宽及承载的任务量均对爬虫运行时间产生影响。

2) 其余参数固定, CPU核数与子节点爬虫运行时间正相关, 因单个爬虫进程在不同CPU内核运行, 造成进程迁移开销较大。

3) 除CPU核数和任务量外, 其余参数的单一变化与子节点爬虫运行时间均呈现负相关。

3.2 负载均衡策略测试

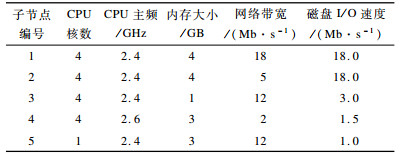

实验分别对本文提出的负载均衡策略和基于分布式哈希表的平均分配策略进行测试, 各子节点的性能参数如表 1所示。

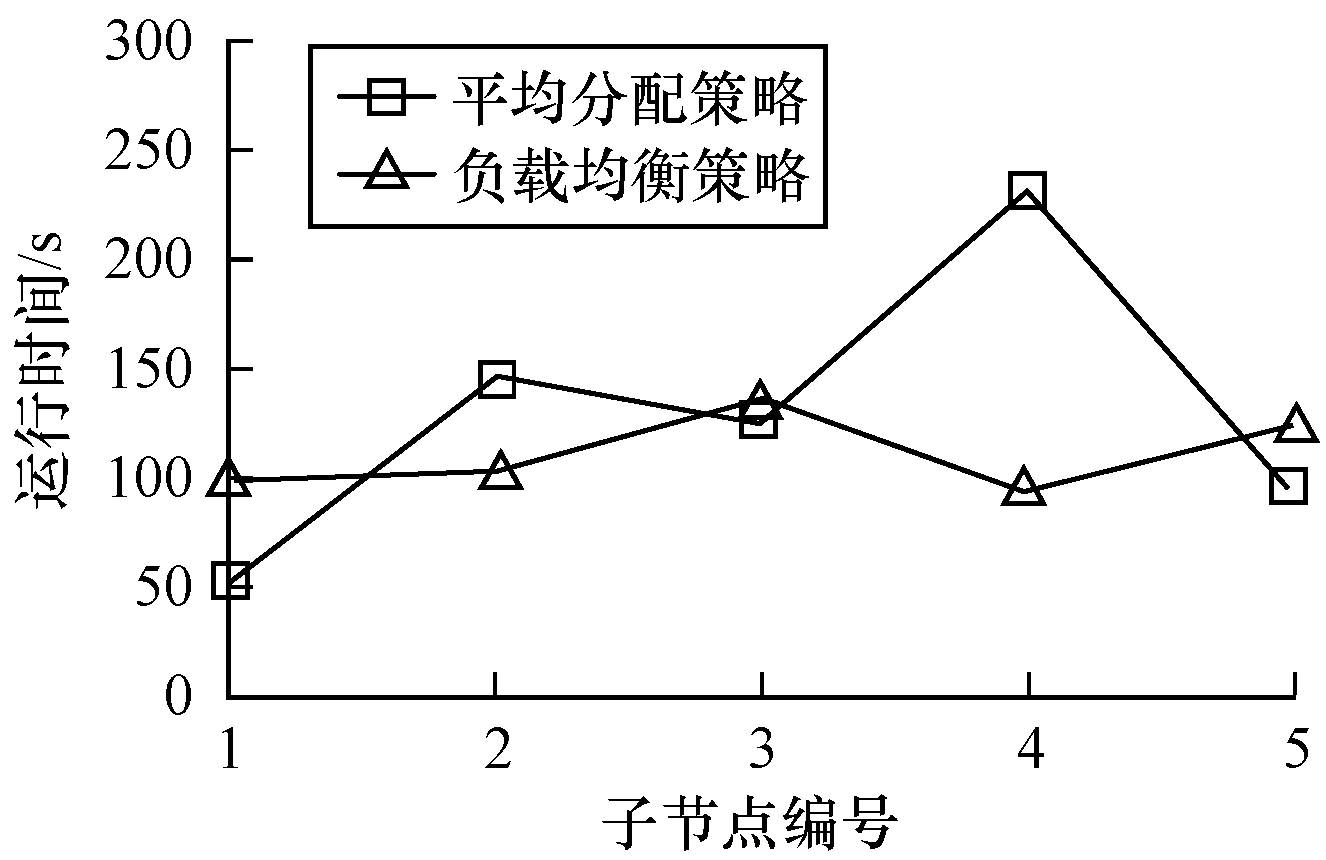

主爬虫节点中的总任务量为500, 若采用本文提出的负载均衡策略, 则每个子节点分配的任务量分别为164、70、120、36、110;若采用基于分布式哈希表的平均分配策略, 则将Redis中的URL链接进行编号, 哈希函数采用除留余数法, 保证所有任务平均分配给各子节点, 即每个子节点分配到的任务量均为100。负载均衡策略的各子节点运行时间如图 8所示。

由图 8可知, 本文提出的负载均衡策略能够根据子节点的性能参数分配不同的任务量, 系统总体运行时间为134 s, 平均分配策略对应的总体运行时间为233 s。可以看出, 本文提出的负载均衡策略能够保证每个子节点的运行时间差保持在较小范围内, 在很大程度上缩短了系统整体运行时间。

4 结束语

本文设计一种高效的分布式爬虫系统负载均衡策略, 全面分析了CPU核数、CPU主频、内存大小、网络带宽、磁盘I/O速度和任务量等参数对系统负载均衡的影响。基于BP神经网络构建多参数分布式爬虫系统节点运行时间模型, 并以各节点间运行时间最小方差构建系统负载均衡策略的目标函数。通过设计含罚函数的粒子适应度函数, 完成带约束条件的系统负载均衡策略目标函数的求解。实验结果表明, 本文提出的整体负载均衡策略能够有效缩短分布式爬虫节点的计算时间, 从而提升系统整体运行效率。
