目标跟踪在计算机视觉领域是一项基础任务, 对于目标行为分析及确定目标位置等其他任务具有重要的作用。近年来许多针对目标跟踪任务的算法被相继提出[1-3], 尤其深度学习的广泛应用使得跟踪效果越来越好。在目标跟踪的主流方法中有一类方法为结合深度特征条件的检测跟踪网络。其中:C-COT[4]作为一种基于判别式学习的特征点跟踪方法通过学习连续卷积算子实现目标跟踪; T-CNN[5]网络通过拓展静态图像检测框架并融合具有时空特性的Tubelets实现目标跟踪; EBT[6]网络通过类物体度量生成少量高质量的建议框, 再以现有的跟踪检测方法进行评估实现目标跟踪; 文献[7]提出一种图像重分块检测机制对SAMF算法进行改进, 提高了遮挡目标的跟踪准确率。除此以外, 基于相关滤波的跟踪网络也取得较好的效果。其中:ECO[8]通过使用相关滤波算法实现特征降维, 并利用高斯混合模型生成新的训练集, 提高了跟踪精度与速度; KCF[9]通过使用目标周围区域的循环矩阵采集正负样本, 训练目标检测器提高检测速度, 并融合多通道数据, 高效地实现目标跟踪; 基于非线性核相关滤波的全景视觉目标跟踪算法[10]将岭回归与循环样本矩阵和经典的相关滤波进行联系, 设计了适用于全景成像的自适应机制和基于极坐标表示的目标搜索机制, 提高了跟踪精度。特别地, 孪生区域候选网络(Region Proposal Network, RPN)[11]在孪生全卷积网络(Fully Convolutional Network, FCN)[12]的基础上引入RPN原理, 以极快的速度达到了单目标跟踪的高准确率。
在对图像中目标进行跟踪时, 孪生RPN只提取单帧图像的特征, 没有结合之前的检测结果, 因此, 在具有相似图像目标的条件下, 可能会产生误识别的情况, 并且其检测位置是在上一帧图片目标位置一定范围内进行截图操作, 未对整张图片进行处理, 若视频中的目标曾被遮挡或消失, 会导致跟踪失败。针对上述问题, 本文构建一种多尺度模板图片的孪生RPN模型, 并结合视频分析中常用的3D卷积操作和FCN[13]网络引入固定卷积操作范围的锚框掩码机制, 使模型适用于视频图片。

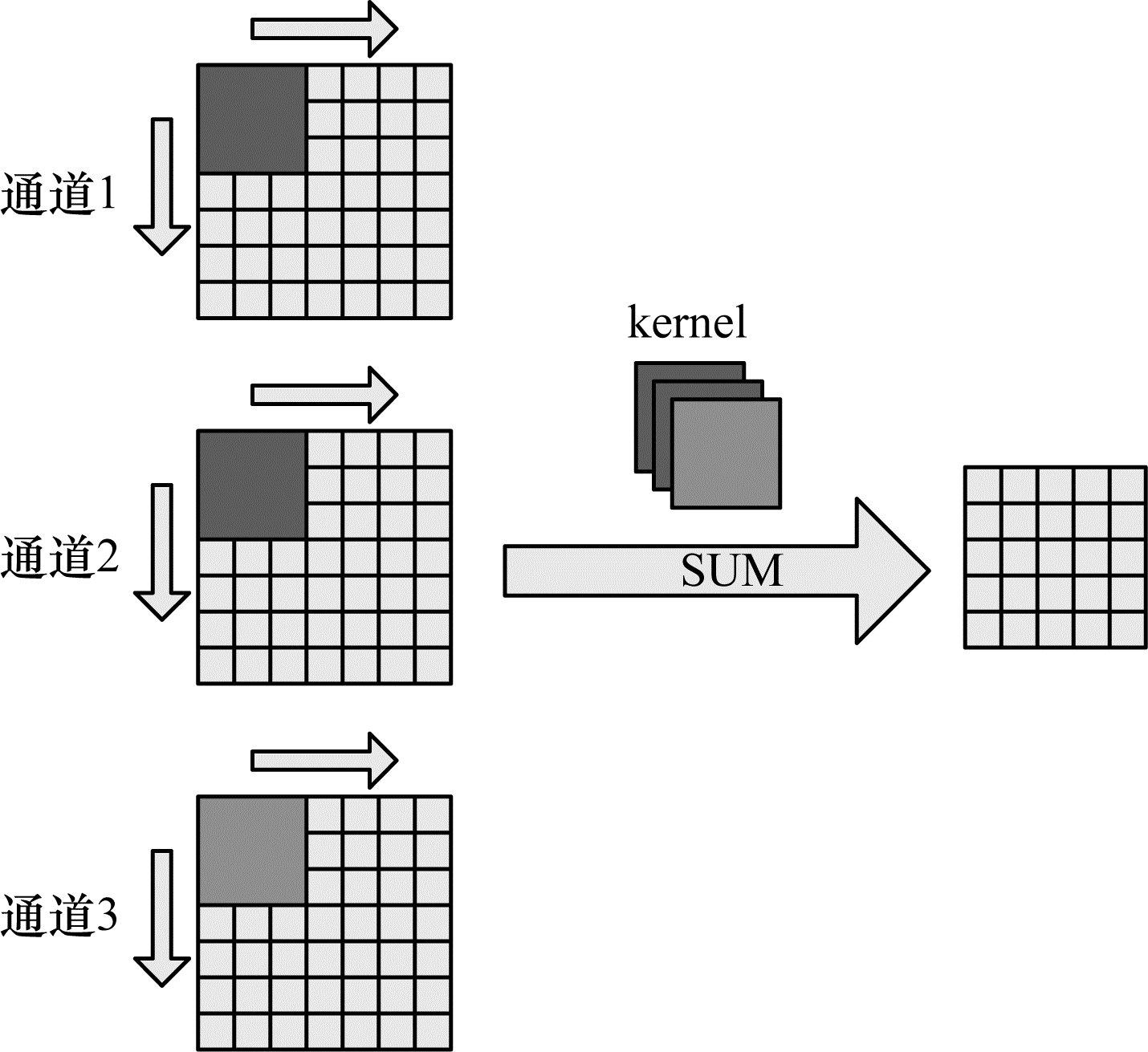

1 相关知识 1.1 3D卷积文献[14]将3D卷积用于视频维度的分析, 随后文献[15]提出适用于视频且帧率极快的C3D(Convolutional 3D)网络, 此后基于C3D网络的行为识别方法相继被提出。本文提出的锚框掩码网络借助3D卷积学习了连续3帧图片的IOU热度图信息, 与后续的类FCN预测层进行相连, 估计下一帧图片的锚框掩码图像。3D卷积原理如图 1所示。
|
Download:
|
| 图 1 3D卷积 | |
FCN是一种用于图像分割的经典网络, 在其基础上诞生了许多衍生网络, 如R-FCN[16]、Mask R-CNN[17]、全连接CRF[18-19]等。FCN通过对图像进行特征提取、全连接及分类, 最后反卷积至原图大小, 使得网络针对原图每个像素点都可进行分类, 最终实现图像分割, 其结构如图 2所示。
|
Download:
|
| 图 2 FCN结构 | |
本文借鉴FCN网络结构, 在前段接入3D卷积学习IOU热度图时空信息的基础上, 利用类FCN结构, 全卷积操作预测一幅锚框掩码图片, 用于RPN的定位回归。

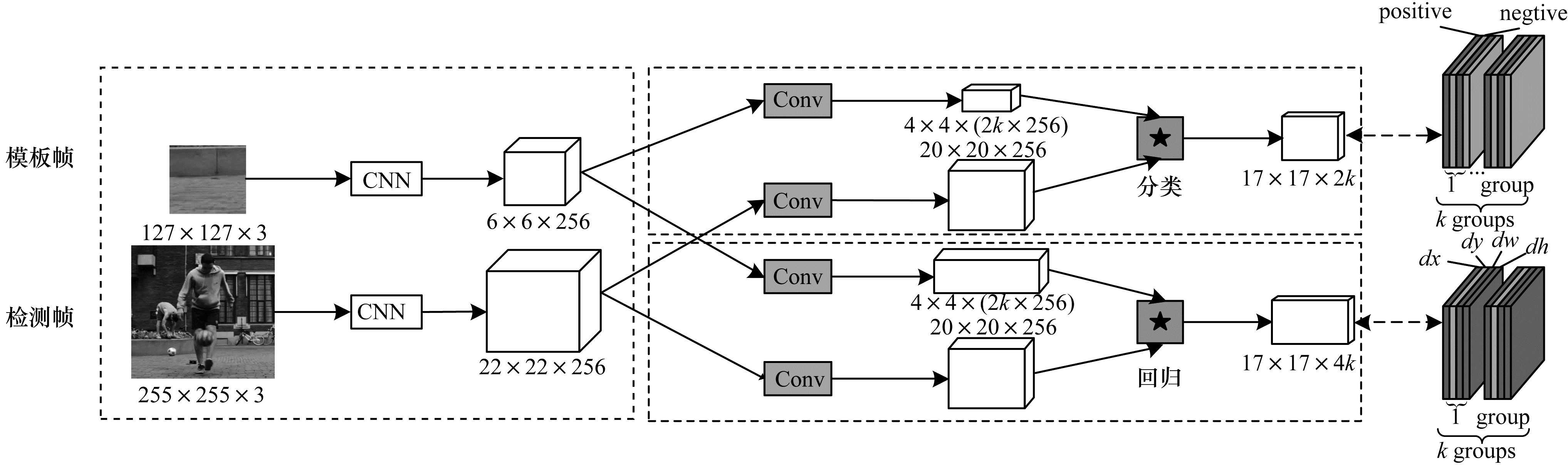

1.3 孪生RPN孪生RPN网络借鉴了用于目标跟踪的全卷积孪生网络思想, 将RPN[20]与FCN结合, 不仅实现了有效的目标跟踪, 而且因RPN的回归能力大幅提高了目标位置的检测精度, 其结构如图 3所示。该方法检测帧率可达到160 frame/s, 在VOT2015/2016/2017及OTB100数据集中的各项指标都十分优异。但是该网络进行目标跟踪是基于上帧图片位置进行截图操作, 不能对全图进行检测, 无法有效解决目标丢失的问题。
|
Download:
|
| 图 3 孪生RPN结构 | |
在孪生RPN网络的基础上, 本文重构网络, 将整张图片作为输入, 在全图范围内使用多尺度的模板图片生成不同大小的卷积核对跟踪图片进行卷积, 最终根据生成结果, 共同进行非极大抑制操作, 寻找图片目标, 并在此过程中引入锚框掩码机制, 推测目标锚框位置, 加快卷积操作及屏蔽不可能锚框位置, 去除图片中相似物体干扰。
2 锚框掩码孪生RPN孪生RPN网络在检测当前帧图片目标时, 是基于上一帧目标位置, 截取一定大小的图片作为检测图片, 即假设上下帧视频图像目标位置变化不大。这样的假设条件, 对于高帧率视频及没有目标消失和遮挡的视频十分适用, 但容错率较低。为此, 本文提出一种锚框掩码孪生RPN网络。
2.1 锚框掩码RPN是Faster-RCNN中生成目标推荐框的核心机制, 可以有效地生成推荐框, 以及对前后景目标进行检测。根据其工作流程, 本文提出的锚框掩码原理如图 4所示。正常的RPN在特征图的每个锚点上会对应生成k个锚框, 但是根据IOU热度图可知, 并不是所有锚框均有效。因此, 可根据先验知识, 将生成的锚框掩码图与特征图点乘为一个稀疏矩阵, 则其卷积对应的得分和回归框会出现大量的0, 从而屏蔽掉很多干扰锚框, 加快卷积操作以及后期非极大抑制过程。本文提出的锚框掩码网络借助3D卷积学习连续3帧图片的IOU热度图信息, 与后续的类FCN预测层进行相连, 估计下一帧图片的锚框掩码图。
|
Download:
|
| 图 4 锚框掩码原理 | |
本文用一个考虑了目标时序特征的锚框掩码网络生成锚框掩码图, 以屏蔽非追踪目标以及其他相似目标干扰。首先用锚框生成前3帧图像的IOU热度图(在训练时利用真实框, 在使用时将前一帧检测得分最高的框作为真实框进行操作。当连续帧数小于3时, 热度图设置为全0矩阵)。生成条件为每个锚点取k个锚框中的IOU最高值, 如果IOU值小于有效阈值, 则该位置设为0, 生成本图的IOU热度图。将前3帧图片的IOU热度图输入图 5所示的锚框掩码网络, 经3D卷积层综合时空特征后, 进行全卷积操作, 生成等大小锚框掩码预测图。将每个像素点分为0、1两类, 表示是否屏蔽。生成结果综合前3帧图片的时空信息, 对目标锚框可能的生成位置进行预测。
|
Download:
|

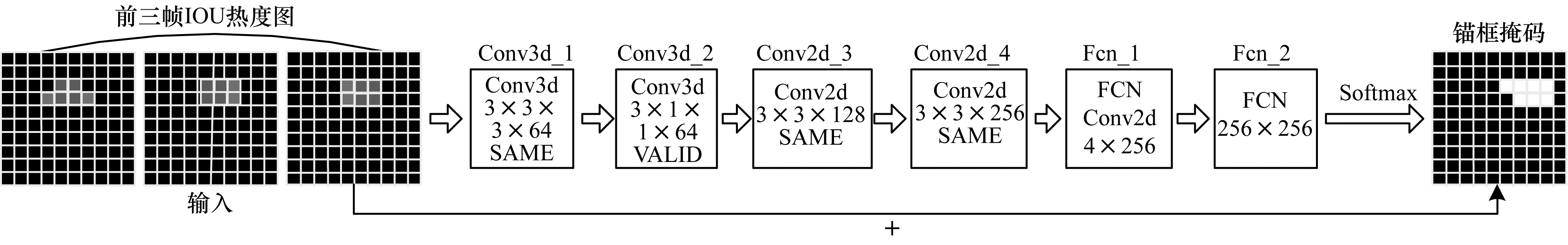

| 图 5 锚框掩码网络结构 | |

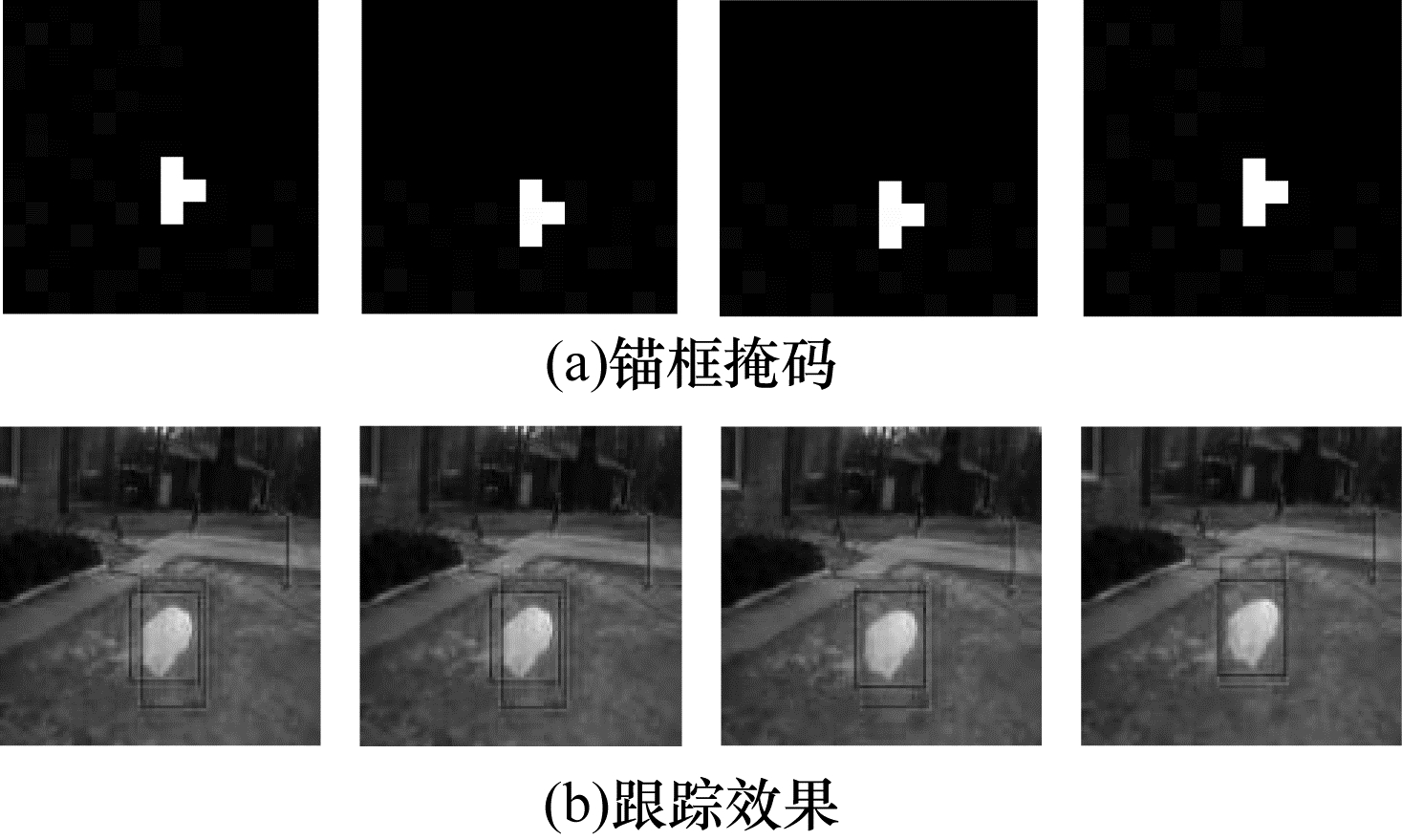

为了减少因错误预测导致目标位置被屏蔽, 本文将预测结果与前帧图片的IOU热度图转换结果进行叠加, 提高连续图片的位置相关性。该网络在VOT2016数据集下的跟踪效果如图 6所示。
|
Download:
|
| 图 6 VOT2016锚框掩码和跟踪效果 | |

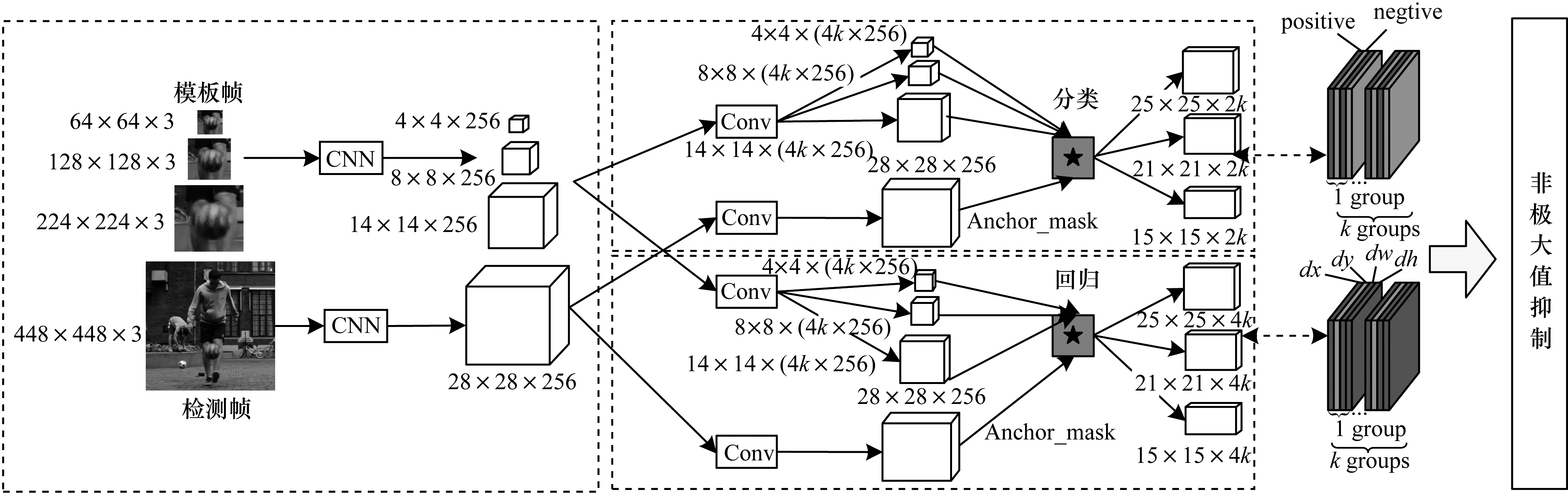

如图 7所示, 在本文锚框掩码孪生RPN结构中将全图调整为448×448, 将模板区域按相应比例截取后调整为224×224、128×128、64×64, 输入网络进行特征提取。之后将相应特征图再进行卷积尺度扩充为2k、4k两种大小, 与经锚框掩码网络操作后的预测图片特征图进行全卷积操作, 生成3种尺度锚框特征图, 分别代表不同位置和大小的锚框, 最后效仿SSD网络进行非极大抑制, 得到得分最高的预测区域。通过设置不同尺度的模板图片与检测图片进行滤波操作, 可以实现孪生RPN网络的变尺度检测。对全图片进行操作能避免因目标从屏幕中消失或被遮挡而导致的跟踪失败。网络中的锚框掩码图在上帧图像跟踪到目标的条件下, 接收锚框掩码网络生成结果, 否则锚框掩码重置为全1矩阵, 开启类全图检测防止目标跟踪丢失。
|
Download:
|
| 图 7 锚框掩码孪生RPN结构 | |
本文使用的锚框掩码网络和孪生RPN可以进行分离训练和线上组合, 即根据相同的数据集分离训练锚框掩码和孪生RPN。在训练孪生RPN时, 将锚框掩码图置为全1矩阵。锚框掩码网络损失函数为:
| $ loss{ _{{\mathop{\rm ma}\nolimits} {\rm{sk}}}} = \frac{{ - \sum\limits_i^M { label{ _ - }} {p_i} \cdot \lg \left( {scor{e_ - }{p_i}} \right)}}{M} $ | (1) |
其中, M是卷积操作前特征图锚点数目, label_pi是真实框锚框掩码, scores_pi是锚框掩码图上每一个像素点的置信得分, i=1, 2, …, M。
孪生网络损失函数为:
| $ los{s_{_{{\rm{sia }}}}} = \sum\limits_i^3 { loss{ _{si{a_ - }cl{s_i}}}} + \sum\limits_i^3 { loss{ _{sia{\rm{\_}}re{g_i}}}} $ | (2) |
| $ los{s_{{\rm{sia\_cls }}}} = \frac{{ - \sum\limits_i^n {label{s_i}} \cdot \lg \left( {socre{s_i}} \right)}}{n} $ | (3) |
| $ los{s_{{\rm{sia\_reg}}}} = \frac{{\sum\limits_i^n {\sum\limits_j^4 R } \left( {{t_j} - t_j^*} \right)}}{n} $ | (4) |
其中, losssia表示孪生网络损失, losssia_clsi、losssia_regi表示第i个模板图片处理后的网络分类损失和网络回归损失, i=1, 2, 3, n表示有效的锚框数目, labelsi表示第i个锚框的真实分类, tj是真实框位置和锚框位置转换参数(tx, ty, th, tw)中的一项, tj*是预测框位置和锚框位置转换参数(tx*, ty*, th*, tw*)中的一项, j=1, 2, 3, 4。
3 实验与结果分析 3.1 实验环境及训练集本文实验的硬件环境为锐龙2600x型CPU、gtx1080Ti型显卡; 软件环境为Linux环境搭载pycharm+tensorflow。训练集为VOT2016和OTB100数据集。其中, VOT2016包含60个通用跟踪视频, OTB100包含100个通用跟踪视频。
3.2 对比模型本文实验与当前的9种主流模型进行对比, 其中包括SiamRPN[11]、C-COT[4]、T-CNN[5]、ECO-HC[8]、Staple[1]、EBT[21]、SiamRN[22]、MDNet-N[23]和SiamAN[22]。
3.3 数据集VOT2016实验结果本文在数据集某一个视频片段中任取一帧图片真实位置作为模板图片, 另一帧图片作为检测图片, 生成一个训练样本, 以20个训练样本作为一个批次进行训练, 训练迭代10 000次。
本文通过准确率(跟踪成功的平均覆盖率)和鲁棒性(平均失败次数)对模型进行评估。具体指标为预期平均重叠率(Expected Average Overlap, EAO)、准确率(Accuracy)、平均批次失败个数(Failure)、等效过滤操作(Equivalent Filter Operations, EFO)。
本文实验与当前的9种主流模型进行了对比, 结果如图 8及表 1所示。根据对比结果可以看出, 本文模型相较于孪生RPN(SiamRPN), 在准确率略有下降的情况下, 失误率减低了很多, 所以在主流网络中其EAO表现优异。并在相同指标下跟踪速度EFO达到15.4, 即对大小为448×448图片, 其跟踪帧率为24.6 frame/s, 可满足实时性要求。本文模型准确率下降的原因在于模板尺度变换有限, 对于极小目标, 模板难以匹配或者插值后特征不明显, 但对于大部分跟踪目标本模型效果显著。
|

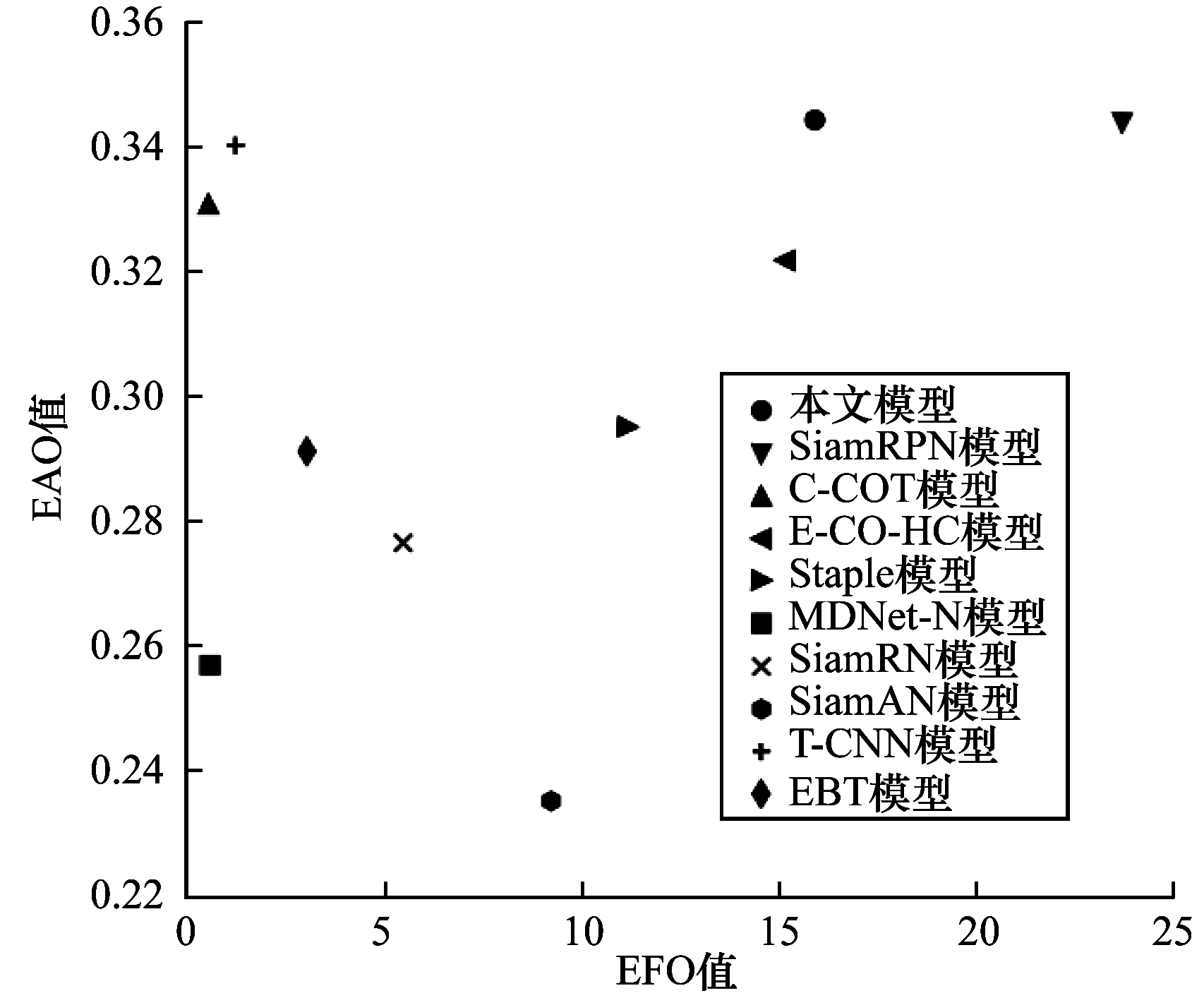

Download:
|
| 图 8 平均覆盖率及速度对比 | |
|

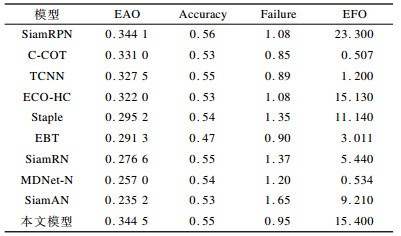

下载CSV 表 1 10种模型对比结果 |
OTB100数据集采用与VOT2016相同训练方式, 以20个训练样本作为一个批次进行训练, 训练迭代10 000次。

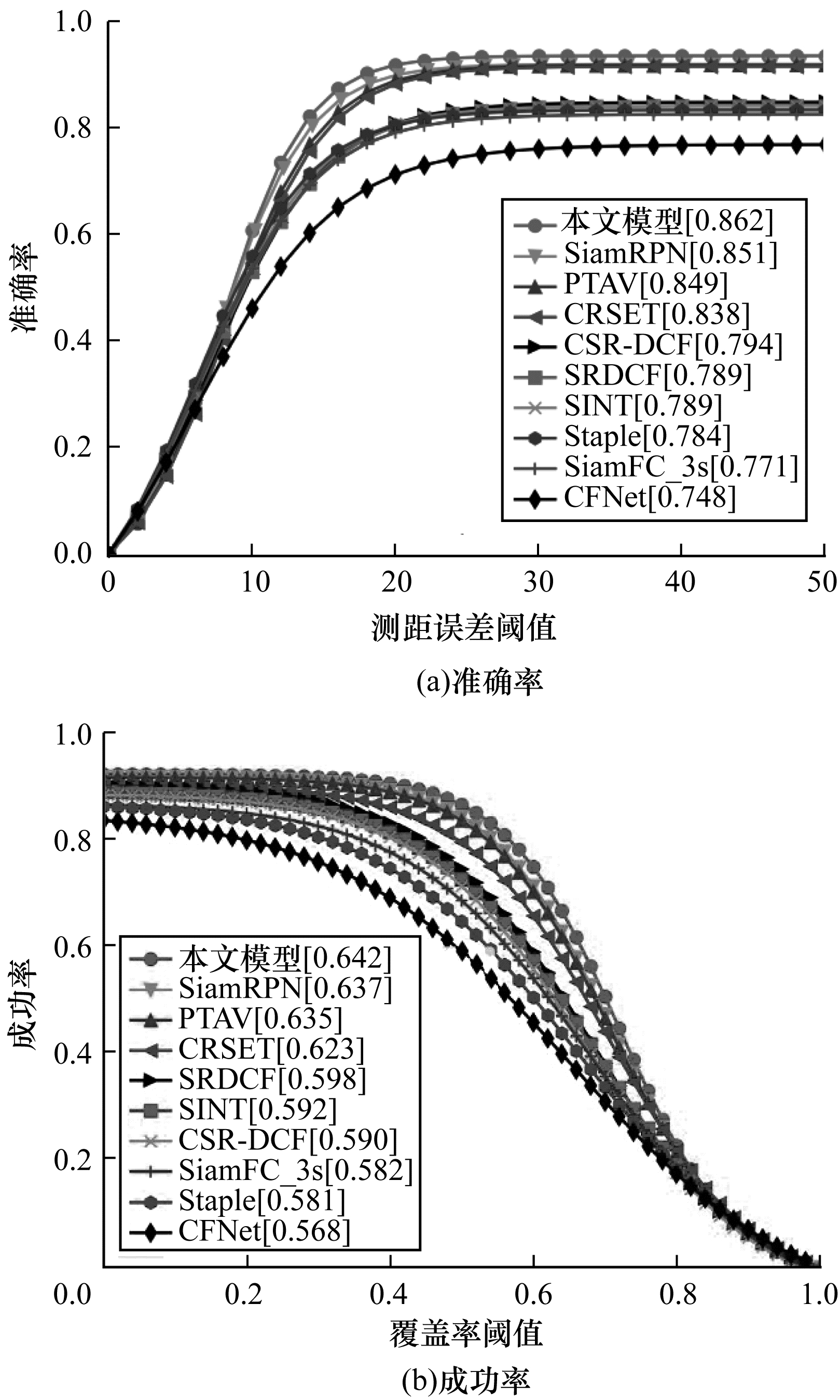

本文将预测框与真实框测距小于规定阈值的图片作为正确检测图片, 正确图片在数据集中的占比作为准确率; 预测框与真实框覆盖率高于设定阈值的图片比例作为成功率, 对模型进行验证。实验结果如图 9所示, 其中, []中的数值为该模型误差范围小于0.5的准确率值和覆盖率大于0.5的成功率值。从图 9可以看出, 本文模型在跟踪准确率和中心位置准确率上与孪生RPN结果相比皆有一定上升, 准确率达到了0.862, 成功率达到了0.642。并且本文模型成功率下降梯度小, 准确率上升梯度大。这表明模型具有强鲁棒性, 适用于单目标检测。
|
Download:
|
| 图 9 OTB数据集下准确率及成功率对比 | |

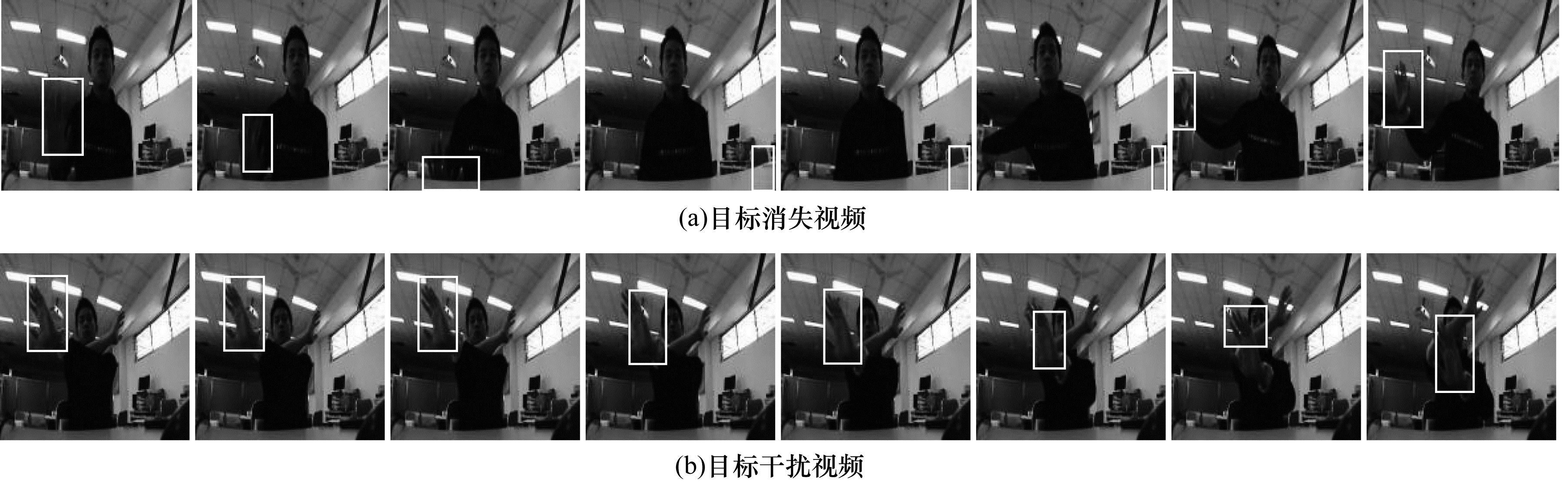

本文利用摄像头采取手部数据训练, 在实验室采集视频输入网络中进行检验, 检验效果如图 10所示。在图 10(a)中, 目标在前3帧图像中出现, 从第4帧开始目标在屏幕中消失, 而在最后2帧图像中另一位置目标重新出现并被跟踪。这说明本文网络在目标丢失后可以重新跟踪目标, 具有较强的鲁棒性。在图 10(b)中, 具有相似特征的左右手轨迹具有交叉相近位置, 目标跟踪没有受到干扰。这证明本文模型能对目标位置进行连续有效预测, 屏蔽干扰位置, 使得网络具有较强的抗干扰能力。上述实验证明, 本文模型具有良好的跟踪特性可用于实时跟踪。
|
Download:
|
| 图 10 实验室视频结果 | |
本文构建一种用于单目标跟踪的锚框掩码孪生RPN模型, 通过设置多尺度模板对全图进行相关滤波, 以实现变尺度跟踪及防止目标丢失, 同时采用锚框掩码网络预测目标锚框位置, 提高网络的抗干扰能力。经过VOT2016和OBT100数据集实验检测, 该模型具有高检测准确率及强鲁棒性。利用摄像头采集数据对模型抗干扰性与实时性的验证也取得了较好的效果。下一步尝试引入不同机制以提高目标的跟踪速度, 并将本文方法应用到多目标跟踪领域。
