2020, Vol. 46
2. 光通信与网络重点实验室, 重庆 400065
2. Key Laboratory of Optical Communication and Network, Chongqing 400065, China
目前随着共享屏幕协作、远程桌面接口、云游戏、无线显示、在线教育等移动技术和云应用的发展, 屏幕内容视频越来越受到人们的关注。2014年1月, MPEG小组发布一套扩展HEVC以满足屏幕内容编码的要求[1], 基于早期公布的这些草案, VCEG和MPEG发布了联合征集建议书来编码屏幕内容[2], 屏幕内容编码(SCC)扩展于2016年2月发布[3]。HEVC-SCC开发并采用了一些新的编码工具, 包括自适应颜色变换(ACT)[4]、调色板模式(PLT)[5]和帧内块复制(IBC)[6]。与H.264/AVC相比, HEVC的比特率降低了50%[7], 复杂度提高了5倍以上。因此, 有必要研究快速算法以加速SCC编码器的实时应用。
目前研究人员提出了一些用于SCC的帧内编码的快速算法。文献[8]提出一种基于纹理主方向强度的快速帧内预测算法, 根据每一深度层编码单元(CU)分布特点和每CU纹理主方向强度判断CU是否需要进行分割处理。文献[9]提出基于统计特征和编码信息设计2个分类树, 包括早期编码单元(CU)分区树(EPT)和CU内容分类树(CCT)。文献[10]根据CU的纹理复杂度, 对平滑简单的CU自适应地终止划分, 对纹理复杂的CU跳过编码提前进行划分, 减少CU深度遍历的时间。文献[11]提出一种在线学习方法, 使用在线学习的贝叶斯决策模型来跳过不必要的模式以及进行快速CU大小决策。文献[12]根据相邻帧数据的时间相关性和帧内数据空间相关性初步确定当前CTU形状, 利用前一帧同位CTU平均深度、当前帧已编码CTU深度以及对应的速率失真代价值决定CTU的最终形状。文献[13]将分区深度范围建模为一个多类分类问题, 并尝试直接预测32×32块的深度范围。由于屏幕内容不包含传感器噪声, 使其具有沿水平和垂直方向的像素精确度的特征, 根据此特征, 文献[14]基于速率失真成本提出CU早期分割和提前终止, 以进一步降低编码器复杂度。文献[15]用图像梯度信息来粗略估计编码单元的纹理方向和纹理复杂度, 其中纹理复杂度用来判断是否跳过当前划分深度的预测编码过程。文献[16]提出一种基于神经网络(NN)的CU快速分区决策方案, 使用CU低级统计特征(如子CU一致性、CU方差、CU颜色数等)作为NN输入来计算CU分区软判决。文献[17]根据当前编码单元下层的4个子编码单元的平均结构相似程度, 来确定当前编码单元是否进行更深层次的划分。文献[18]提出一种快速模式决策算法, 通过CU中的不同颜色数作为模式分类的特征。文献[19]根据当前CU与周围相邻CU和参考帧中当前位置CU的深度相关性, 预测当前CU的最优深度。文献[20]提出一种基于深度学习的快速预测网络DeepSCC。其中DeepSCC-I将原始样本值作为输入进行快速预测, DeepSCC-II进一步利用固定CTU的最佳模式图来进一步降低计算复杂度。文献[21]结合屏幕视频的特征和帧内编码模式的空间相关性, 有效地减少了帧内编码单元的模式搜索范围。以上方法大致可以分为两类:启发式方法和基于学习方法。对启发式方法可以根据一些中间特征简化CU分区的RDO搜索, 基于学习方法利用机器学习来概括HEVC编码CU的分区规则, 而不是对这些编码CU进行暴力RDO搜索。
但是以上基于学习的方法都是基于人工提取特征, 所以本文考虑将深度学习用于CTU深度范围预测, 利用大规模数据自动挖掘与CTU深度范围相关的大量特征, 而不是有限的手工提取的特征。首先根据CU分区特性设计CNN架构, 并编码足够数量的屏幕内容视频帧序列作为训练数据, 然后训练CNN模型, 对当前CTU的深度范围进行预测, 减少不必要的深度遍历, 降低编码的复杂性。
1 基于深度学习的SCC帧内编码快速算法 1.1 数据集准备在屏幕内容标准测试序列中, 所有测试序列被分为有运动的文本图表类(TGM)、动画内容类(An)和混合视频内容类(Mc)3类。不同类型的测试序列具有不同的内容特性, 如运动文字图表类(TGM)的测试序列的帧以文字图表内容为主, 而混合视频内容类(Mc)的测试序列的帧包含文字图表内容和自然视频内容。因此, 本文挑选了不同分辨率内容特性的屏幕内容标准序列, 在22、27、32、37这4个不同QP值条件下进行编码。将编码后的CTU深度信息保存并设置每个CTU的标签。训练数据帧的选取如表 1所示。其中, 训练集用来训练模型, 验证集用来调节参数选择算法, 测试集则用来在最后整体评估模型的性能。
|

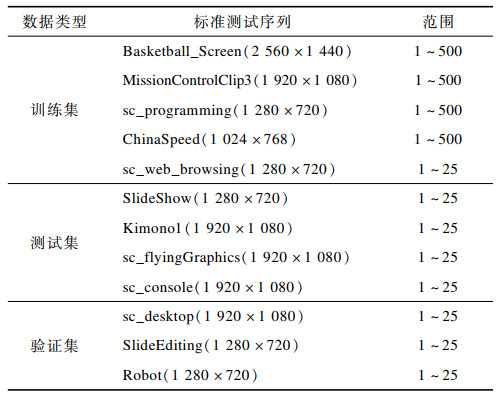

下载CSV 表 1 训练数据帧选取 Table 1 Selection of training data frames |
在现有的SCM软件中, 采用穷举搜索方法通过检查当前CU的每种可能模式, 并使用最佳模式比较当前CU的RD成本以及所有其递归子CU的RD成本之和来解决CU分区问题, 导致了整个CU的划分过程存在大量计算冗余。本文考虑通过深度学习代替原有递归算法来确定CU分区, 但由于IBC/PLT模式的存在, 使得屏幕内容CU的划分不仅依赖于CU本身的特性, 即使在纹理复杂区域可能不进行划分, 这也成为有效确定CU分区的一个难点。
为在降低计算复杂度的同时保证减少视频质量的损失, 本文考虑利用深度学习预测CTU深度范围, 而不是直接确定最终CU划分结果, 然后根据预测范围跳过和终止某些深度的RD代价值检查。这样使得在较高深度范围内, 能够通过检查IBC/PLT模式后再确定最终划分, 而不是直接确定CU分区而忽略这2种模式的影响。
本文研究屏幕内容标准序列中CTU深度范围的分布, 根据所选训练数据帧编码后的结果进行CTU深度范围的统计, 结果如表 2所示。
|

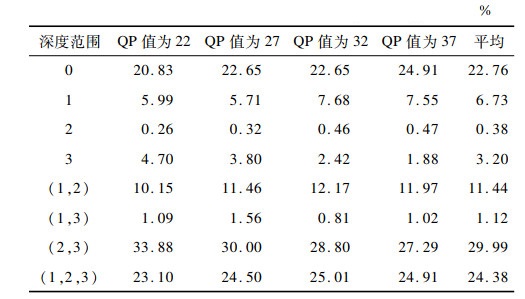

下载CSV 表 2 CTU深度范围统计 Table 2 Statistics of CTU depth range |
在表 2中, 0、1、2、3表示只包含深度为0、1、2、3之一的CU的CTU, (1, 2)表示只包含深度为1和2的CU的CTU, (1, 3)和(2, 3)同理, (1, 2, 3)表示包含深度为1、2和3的CU的CTU。从表 2可以看出, 对于屏幕内容视频来说, CTU深度范围主要集中在深度0、(1, 2)、(2, 3)、(1, 2, 3)这4个范围内, 其中, 深度范围0、(2, 3)、(1, 2, 3)占比都在20%以上, 而深度范围1、2、3、(1, 3)占比都在10%以下, 特别是对于纯文本类视频, 因为有大量文字内容及空白平滑区域, 其CTU范围主要集中在低的深度0和较高的深度(2, 3)。考虑到屏幕内容视频编码特性, 由于屏幕内容视频编码中增加了IBC/PLT模式, 根据预测分类标签跳过的深度越多, 受IBC/PLT模式影响越大, 并且深度范围2、3和(1, 3)的占比较低, 因此不考虑将这几类单独作为分类类型。而深度为1的占比虽然达到6.73%, 但和深度范围0、(2, 3)、(1, 2, 3)占比相比也较少。因此, 为使预测分类更加准确, 本文将CTU分为4类, 如表 3所示。
|

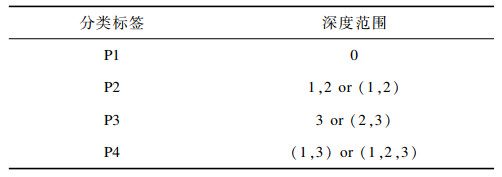

下载CSV 表 3 CTU分类结果 Table 3 Results of CTU classification |
用于预测CTU深度范围的CNN架构由输入层、2个卷积层、1个最大池化层、1个连接层和2个完全连接的层组成。每层具体结构如下:
输入层:提取屏幕内容CTU的亮度信息, 因为它包含大多数视觉信息。此外, 为加快梯度下降求最优解的速度, 所有输入像素矩阵的所有元素值都归一化为[0, 1]。
卷积层和最大池化层:对于第1卷积层, 并行应用内核大小为8×8、4×4和2×2的卷积核在3个分支上提取CTU深度信息的低级特征。本文将步幅(stride)设置为与卷积核的大小相同。上述第1卷积层的设计符合CTU分区的不同大小的所有可能非重叠CU。在第1卷积层后进行最大池化, 保留显著特征, 大小为4×4步长等核。然后并行使用3个内核大小为2×2的卷积核在3个分支上提取CTU分割的高级特征。
连接层:从最后一个卷积层产生的所有特征图被连接在一起, 然后通过连接层转换为矢量。
完全连接层:连接层向量中的所有特性都流经2个完全连接的层, 包括1个隐藏层和1个输出层。其中, 最后一层为输出层, 输出CTU分类标签P1、P2、P3和P4的概率, 其中, 概率最大的标签为最终分类标签。所有卷积层和隐藏的全连接层均由整流线性单元(ReLU)激活, 最后输出用softmax函数激活。此外, 在连接层和全连接层将QP值作为外部特征输入用于最终分类。应用具有动量的随机梯度下降算法来训练CNN模型。其中, 损失函数调用TensorFlow中的softmax_cross_entropy_with_logits进行计算。CNN架构如图 1所示。
|
Download:
|

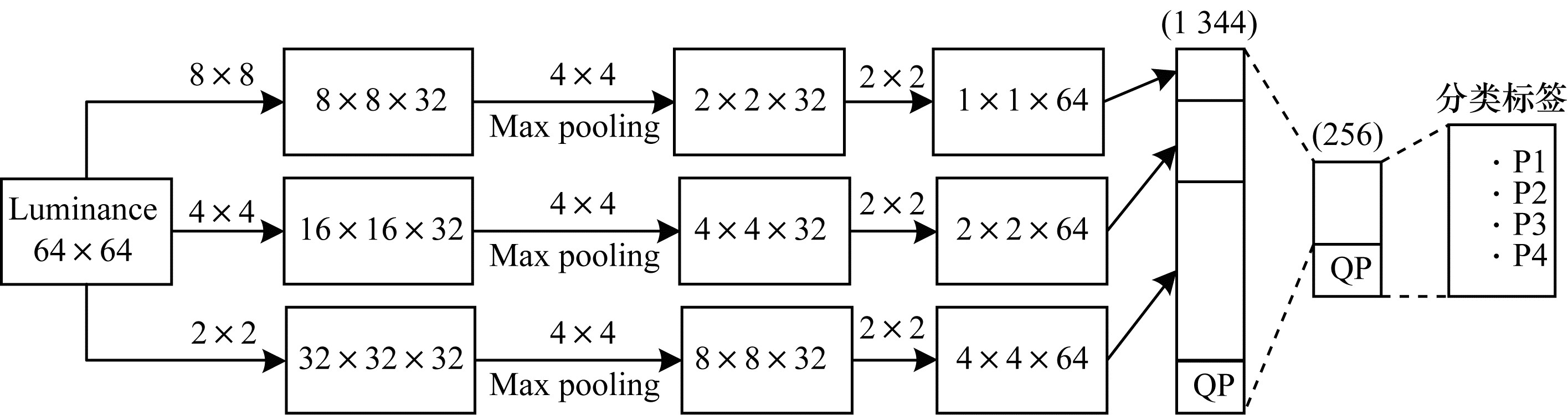

| 图 1 用于预测CTU深度范围的CNN架构 Fig. 1 CNN architecture used to predict the depth range of CTU | |
在编码CTU时, 首先根据CNN预测输出来进行CTU深度范围预测。当预测输出P1概率最大时, CTU深度为0;当预测输出P2概率最大时, CTU将深度限制在范围(1, 2);当预测输出P3概率最大时, CTU将深度限制在范围(2, 3);当预测输出P4概率最大时, CTU将深度限制在范围(1, 3)。不同QP值下CNN模型准确率如表 4所示。
|

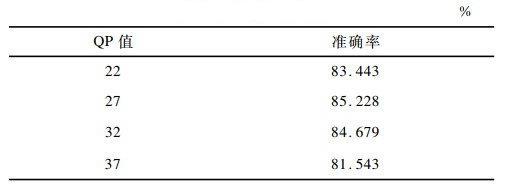

下载CSV 表 4 不同QP值下CNN模型准确率 Table 4 Accuracy of CNN model under different QP values |
从表 4可以看出, 在QP=27时, 与文献[13]的准确率84.505%相比, 本文所提模型准确率有所提高。
2 屏幕内容CTU深度预测快速算法流程基于深度学习的SCC帧内编码快速算法流程如图 2所示。
|
Download:
|

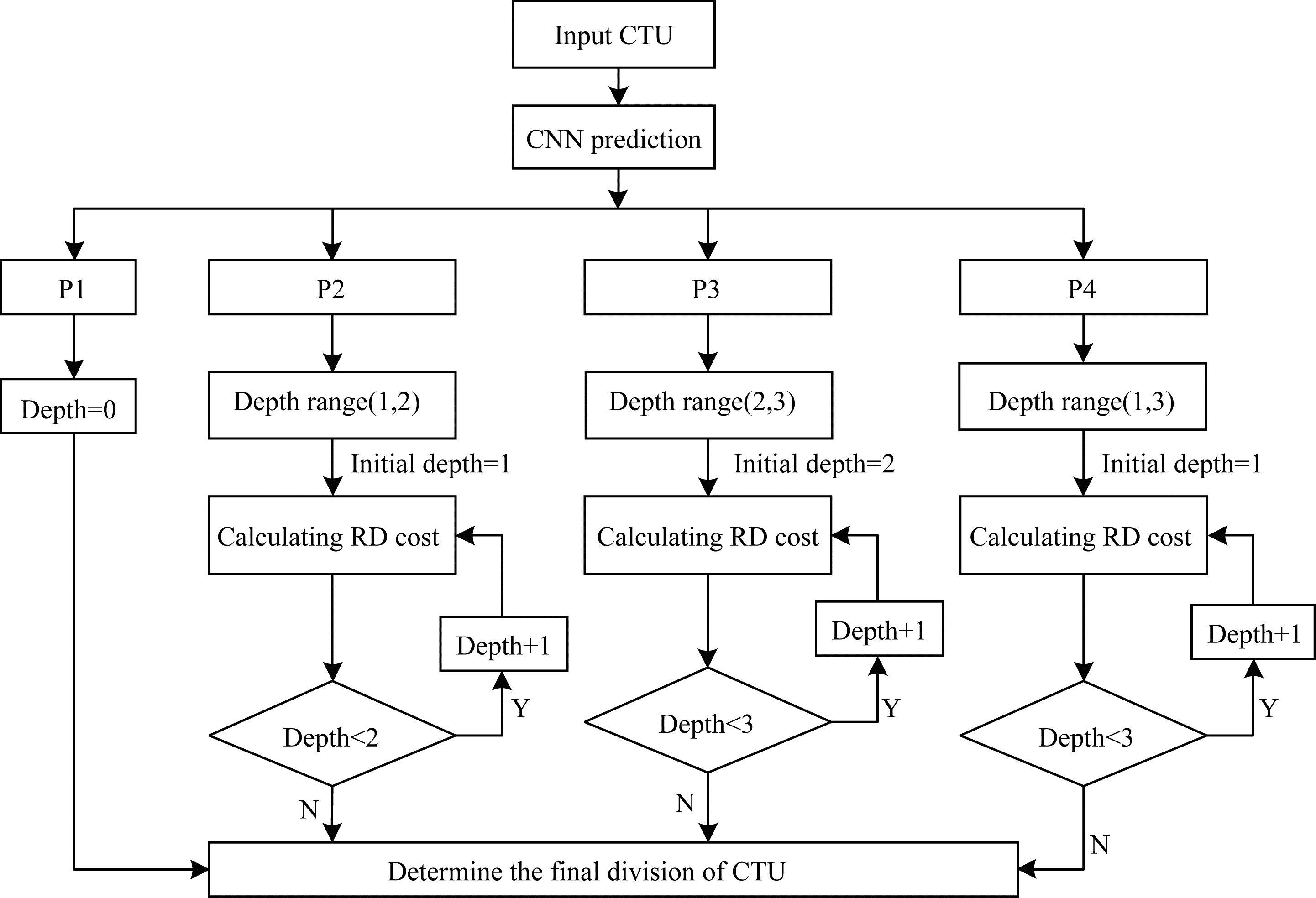

| 图 2 CTU深度预测快速算法总体流程 Fig. 2 Overall procedure of CTU depth prediction fast algorithm | |
CTU深度预测快速算法具体描述如下:
1) 读取屏幕内容CTU, 提取CTU的亮度像素信息作为CNN模型的输入信息。
2) 调用CNN模型, 输入CTU亮度像素信息, 其中, 输入像素矩阵的所有元素值都归一化为[0, 1], 加快梯度下降求最优解的速度。
3) CNN模型输出CTU各个类别标签的概率, 其中概率最大的标签为CTU的最终类型标签, 并根据该标签预测CTU深度范围。
4) 在编码过程中, 根据预测的CTU深度范围, 跳过和终止某些深度的RD代价值计算, 加快编码速度。
5) 确定整个CTU最终深度。
3 实验结果与分析为评估本文提出算法性能, 将本文算法在HEVC参考软件HM-16.10+SCM-8.0中进行实现。对11个选定的标准测试序列进行编码(测试序列中选为训练帧的帧不在性能评估范围内)并进行性能评估。测试环境配置为:Intel® CoreTM i5-4590 CPU @ 3.30 GHz, 内存为8.00 GB, 操作系统为Windows10 64位, 实验工具为Microsoft Visual Studio 2010。QPs={22, 27, 32, 37}, 在通用测试条件下, 实验采用全I帧编码。运用BDBR[22]、BDPSNR和时间节省百分比ΔT来对算法性能进行评估。ΔT的计算公式如下:
| $ {\Delta T = \frac{{{T_{{\rm{ref}}}} - {T_{{\rm{pro}}}}}}{{{T_{{\rm{ref}}}}}} \times 100\% } $ |
其中, Tref和Tpro分别表示SCM-8.0的编码时间和本文算法的编码时间。不同QP值下本文算法性能如表 5所示。与SCM-8.0相比, 在全I帧编码后, 本文算法总时长平均减少了48.34%, BDBR上升了2.59%, 同时BDPSNR仅下降了0.14 dB。其中, 序列slideshow编码时长减少达到了67.03%, 这是因为该序列中包含大量的PPT演示内容, 并且纹理简单, 存在大量平滑区域, 在调用CNN模型进行CTU深度预测时, 预测的深度范围中有大量集中在较低的深度, 因此在进行CU划分时, 减少了较高深度的遍历, 跳过了大量RD代价值的计算, 所以时间减少最多。而对于纹理复杂的序列, 如sc_web_browsing、ChineseEditing等, 由于在序列中包含大量的文本内容, 在调用CNN模型进行CTU深度预测时, 预测的深度范围中有大量文本内容集中在较高的深度, 因此跳过了较低深度的遍历, 但是由于较高深度的计算复杂度更高, 因此时间节省没有纹理简单的序列多。在全I帧条件下, 本文算法与文献[16, 18, 21]的性能对比如表 6所示。与文献[16]相比, 本文在BDBR和时间节省方面都有了一定程度的降低。与文献[18, 21]相比, 本文算法减少了更多的时间, BDBR也仅分别增加了1.66%和1.9%。从编码时间角度来看, 本文算法优于文献[18, 21]算法。
|

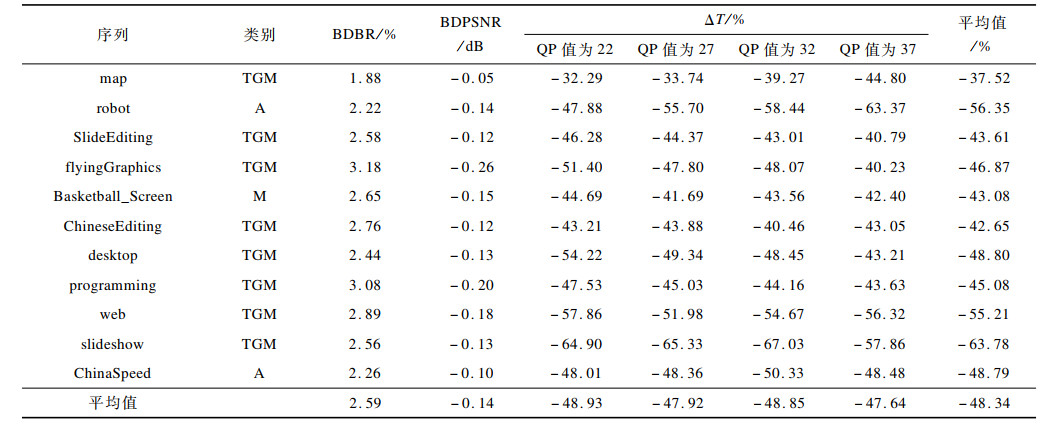

下载CSV 表 5 不同QP值下本文算法性能 Table 5 Performance of this algorithm under different QP values |
|

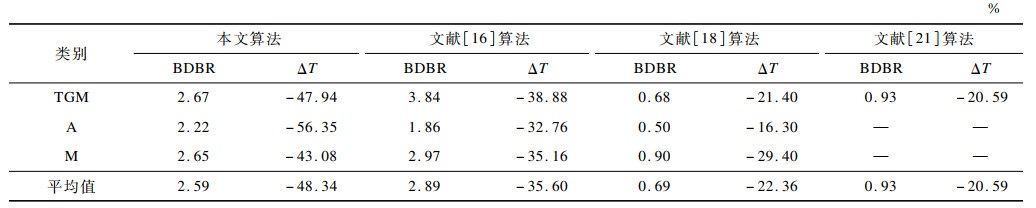

下载CSV 表 6 不同算法性能对比 Table 6 Performance comparison of different algorithms |
本文提出一种基于深度学习的屏幕内容编码帧内CTU深度范围预测算法。首先对标准屏幕内容测试序列进行编码, 收集大量的训练样本, 然后设计与CU分区相适应的CNN架构, 训练用于预测CTU深度范围的CNN模型, 最后在SCM8.0中调用训练好的CNN模型预测CTU深度范围, 根据预测出的深度范围, 跳过和终止某些深度的RD代价值的计算, 以降低编码复杂度。实验结果表明, 在图像质量几乎保持不变的情况下, 与SCM-8.0相比，本文算法编码时间减少48.34%, 加快屏幕内容编码。下一步将在本文研究的基础上对CNN模型进行训练, 增加对CTU深度有影响的时间和空间因素的考虑, 以降低BDBR来保证SCC的高实时性。
| [1] |
YU H, MCCANN K, COHEN R, et al.Requirements for an extension of HEVC for coding of screen content: MPEG-H[EB/OL].[2019-09-10].https://mpeg.chiariglione.org.
|
| [2] |
Moving Picture Experts Group.Joint call for proposals for coding of screen content: MPEG-H[EB/OL].[2019-09-10].https://mpeg.chiariglione.org.
|
| [3] |
XU J, JOSHI R, COHEN R A. Overview of the emerging HEVC screen content coding extension[J]. IEEE Transactions on Circuits and Systems for Video Technology, 2016, 26(1): 50-62. DOI:10.1109/TCSVT.2015.2478706 |
| [4] |
ZHANG L, CHEN J, SOLE J, et al.Adaptive color-space transform for HEVC screen content coding[C]//Proceedings of Data Compression Conference.Snowbird, USA: IEEE Press, 2015: 233-242.
|
| [5] |
PU W, KARCZEWICZ M, JOSHI R, et al. Palette mode coding in HEVC screen content coding extension[J]. IEEE Journal on Emerging and Selected Topics in Circuits and Systems, 2016, 6(4): 420-432. DOI:10.1109/JETCAS.2016.2605661 |
| [6] |
XU X, LIU S, CHUANG T, et al.Block vector prediction for intra block copying in HEVC screen content coding[EB/OL].[2019-09-10].http://dx.doi.org/10.1109/DCC.2015.22.
|
| [7] |
SULLIVAN G J, OOHM J R, HAN W, et al. Overview of the high efficiency video coding standard[J]. IEEE Transactions on Circuits and Systems for Video Technology, 2013, 22(12): 1649-1668. |
| [8] |
GUO Lei, WANG Xiaodong, WANG Jian, et al. Fast intraframe hierarchical algorithm for HEVC based on intensity of texture dominant orientation[J]. Computer Engineering, 2018, 44(3): 307-314. (in Chinese) 郭磊, 王晓东, 王健, 等. 基于纹理主方向强度的HEVC帧内快速分层算法[J]. 计算机工程, 2018, 44(3): 307-314. |
| [9] |
YANG Hao, SHEN Liquan, AN Ping.An efficient intra coding algorithm based on statistical learning for screen content coding[EB/OL].[2015-09-10].http://dx.doi.org/10.1109/ICIP.2017.8296726.
|
| [10] |
YI Mingqing, XIE Zhihuang, SHI Min. Fast decision scheme algorithm for HEVC intra coding[J]. Journal of Chinese Computer Systems, 2019, 40(1): 199-204. (in Chinese) 易清明, 谢志煌, 石敏. 一种HEVC帧内编码快速决策组合算法[J]. 小型微型计算机系统, 2019, 40(1): 199-204. |
| [11] |
WEI K, CHAN Y L, TSANG S H, et al. Online-learning-based Bayesian decision rule for fast intra mode and CU partitioning algorithm in HEVC screen content coding[J]. IEEE Transactions on Image Processing, 2019, 29(1): 170-185. |
| [12] |
ZHONG Weibo, CHEN Dong, YAO Xuyang, et al. Fast intra-coding unit splitting algorithm based on spatial-temporal correlation in HEVC[J]. Journal of Image and Graphics, 2018, 23(2): 155-162. (in Chinese) 仲伟波, 陈东, 姚旭洋, 等. 利用时空相关性的HEVC帧内编码块快速划分[J]. 中国图象图形学报, 2018, 23(2): 155-162. |
| [13] |
JIN Zhipeng, AN Ping, SHEN Liquan.CNN oriented fast QTBT partition algorithm for JVET intra coding[EB/OL].[2019-09-10].http://dx.doi.org/10.1109/ICIP.2017.8296726.
|
| [14] |
TSANG S H, CHAN Y L, WEI K, et al. Reduced-complexity Intra Block Copy(IntraBC) mode with early CU splitting and pruning for HEVC screen content coding[J]. IEEE Transactions on Multimedia, 2018, 21(2): 269-283. |
| [15] |
LI Wenwu, SUN Shuwei, GUO Yang. A gradient-based H.265/HEVC intra prediction hardware acceleration algorithm[J]. Computer Engineering and Science, 2019, 41(4): 575-582. (in Chinese) 李文武, 孙书为, 郭阳. 基于梯度的H.265/HEVC帧内预测硬件加速算法研究[J]. 计算机工程与科学, 2019, 41(4): 575-582. |
| [16] |
DUANMU Fangyi, MA Zhan, WANG Yao.Fast CU partition decision using machine learning for screen content compression[C]//Proceedings of International Conference on Image Processing.Quebec City, Canada: [s.n.], 2015: 352-368.
|
| [17] |
JIANG Wenhui, HE Xiaohai, QING Linbo, et al. Fast partitioning algorithm for HEVC intra coding unit based on gradient structural similarity[J]. Journal of Sichuan University (Engineering Science Edition), 2015, 47(S1): 105-111. (in Chinese) 敬文慧, 何小海, 卿粼波, 等. 基于梯度结构相似度的HEVC帧内编码单元快速划分算法[J]. 四川大学学报(工程科学版), 2015, 47(S1): 105-111. |
| [18] |
KUANG W, TSANG S H, CHAN Y L, et al.Fast mode decision algorithm for HEVC screen content intra coding[C]//Proceedings of IEEE International Conference on Image Processing.Washington D.C., USA: IEEE Press, 2018: 2381-8549.
|
| [19] |
ZHAO Hong, JIANG Yucheng, LI Jingbo. Fast partitioning algorithm for HEVC coding unit based on depth prediction[J]. Computer Applications and Software, 2017, 34(5): 229-233. (in Chinese) 赵宏, 蒋雨晨, 李靖波. 基于深度预测的HEVC编码单元快速划分算法[J]. 计算机应用与软件, 2017, 34(5): 229-233. |
| [20] |
WEI K, CHAN Y L, TSANG S H, et al. DeepSCC:deep learning based fast prediction network for screen content coding[J]. IEEE Transactions on Circuits and Systems for Video Technology, 2019, 30(7): 1-15. |
| [21] |
WANG Fei. Fast intra algorithm of screen content coding based on palette mode[J]. Microcomputer and Its Applications, 2017, 36(2): 34-36. (in Chinese) 王菲. 基于调色板模式的屏幕视频帧内编码快速算法[J]. 微型机与应用, 2017, 36(2): 34-36. |
| [22] |
BJONTEGAARD G.Calculation of average PSNR differences between RD-curves[C]//Proceedings of the 13th IEEE International Conference on ITU-T SG-16 Video Coding Experts Group.Washington D.C., USA: IEEE Press, 2001: 269-283.
|
