2021, Vol. 47
2. 中国科学院大学 计算机学院, 北京 100049
2. College of Computer Science, University of Chinese Academy of Sciences, Beijing 100049, China
开放科学（资源服务）标志码（OSID）：
近年来，卷积神经网络被广泛地应用到计算机视觉、自然语言处理等领域，各种新的检测算法被不断提出，然而设计的深度学习模型多数是为了追求更高的精度[1]和更好的性能，而忽略了模型的大小和推理速度。
在目标检测领域，REDMON等提出了YOLOv1[2]、YOLOv2[3]、YOLOv3[4]系列算法。因其在速度和精度之间实现了较好的权衡，而引起了学术界和工业界的广泛关注。以Faster R-CNN[5]为代表的双阶段网络先生成候选区域，再提取特定的特征进行目标检测，虽然精度较高，但计算复杂度也很高，难以在有限算力的情况下实现实时检测。以YOLO为代表的单阶段目标检测算法将生成候选区和检测合二为一，直接得到最终的检测结果，使得网络结构变得简单，检测速度较Faster R-CNN有近10倍的提升，这使得深度学习目标检测算法满足实时检测条件成为可能。
MobileNet是由谷歌在2017年提出的，是一款专注于在移动设备和嵌入式设备上的轻量级卷积神经网络，并逐步发展为MobileNetv1[6]、MobileNetv2[7]、MobileNetv3[8]3个版本。相比于传统的卷积神经网络，在准确率小幅降低的前提下，大幅减小了模型参数和运算量，其中最重要的创新是提出了深度可分离卷积，用深度可分离卷积替换标准卷积可以减少计算量和参数量，提升前向推理速度。
另外，网络剪枝也是网络压缩和加速中一个重要的方向，剪枝就是去除网络中一些不重要的神经元，大幅降低了计算量和权重数量，提高了网络运行效率[9]。目前剪枝主要分权重剪枝和滤波器剪枝两种。滤波器剪枝相对于权重剪枝具有一系列优点，包括它可以得到规则的模型、减少内存消耗、加速网络推理等。
本文在YOLOv3目标检测算法的基础上，使用轻量级的Mobilenet基础网络，将深度可分离卷积替换为标准卷积，并在此基础上对网络进行剪枝，以在不损失检测精度的情况下提升检测速度。

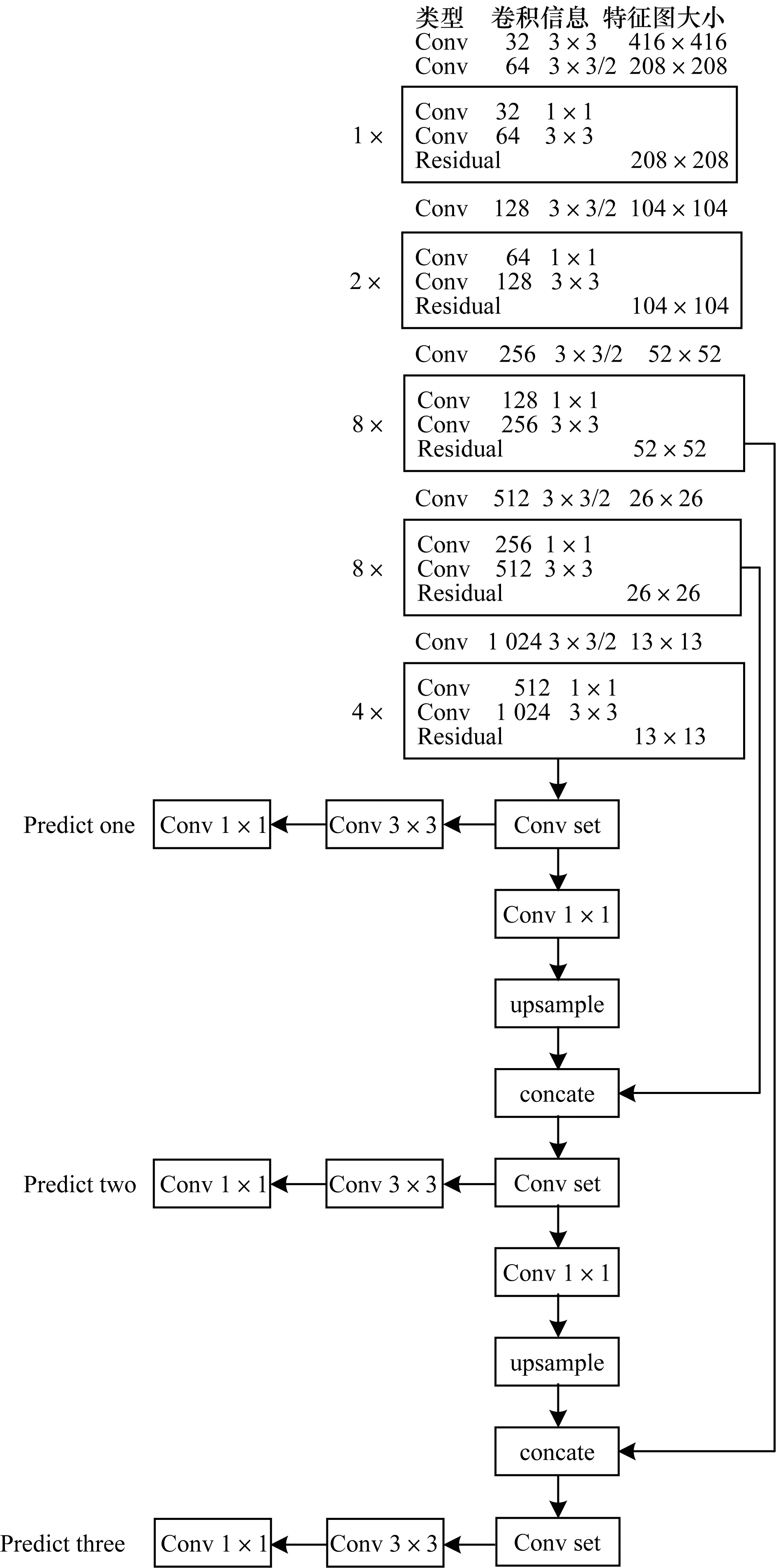

1 YOLOv3算法与Mobilenet基础网络 1.1 YOLOv3算法YOLOv3网络以Darknet53网络为backbone，因其有52个卷积层外加1个全连接层，所以命名为Darknet53。其中卷积层是由1×1和3×3的卷积层组成，每个卷积层后都会有1个BN层和1个LeakyReLU层。YOLOv3主体是由许多残差结构[10]组成，减少了梯度爆炸的风险，加强了网络的学习能力，Concatenate层用于将当前层的多个输入进行拼接，UpSample层表示上采样，每进行一次上采样操作，输出特征层就扩大1倍。YOLOv3预测的3个特征层大小由浅到深分别是输入特征图的1/32、1/16、1/8，对3个不同尺度的特征图进行检测，因而实现了多尺度检测[11]。另外由于浅层网络提取到的边缘、纹理等几何特征较多，感受野较小，对小目标敏感，而深层网络提取到的语义信息较多，感受野较大，对大目标敏感，所以浅层输出适合检测小型目标，中层输出适合检测中型目标，最深层输出适合检测大型目标。每个预测的输出可以表示为S×S×3×（5+类别数）。YOLO将图像划分为S×S的网格，当目标中心落在某个网格中时，即用该网格去检测，另外每个网格需要检测3个尺度的anchorbox，5表示的是（x，y，w，h）以及置信度5种位置信息。最后3个输出经过非极大抑制[12]得到最终的坐标信息和类别的预测值。YOLOv3算法网络结构如图 1所示。
|
Download:
|
| 图 1 YOLOv3算法网络结构 Fig. 1 Network structure of YOLOv3 algorithm | |

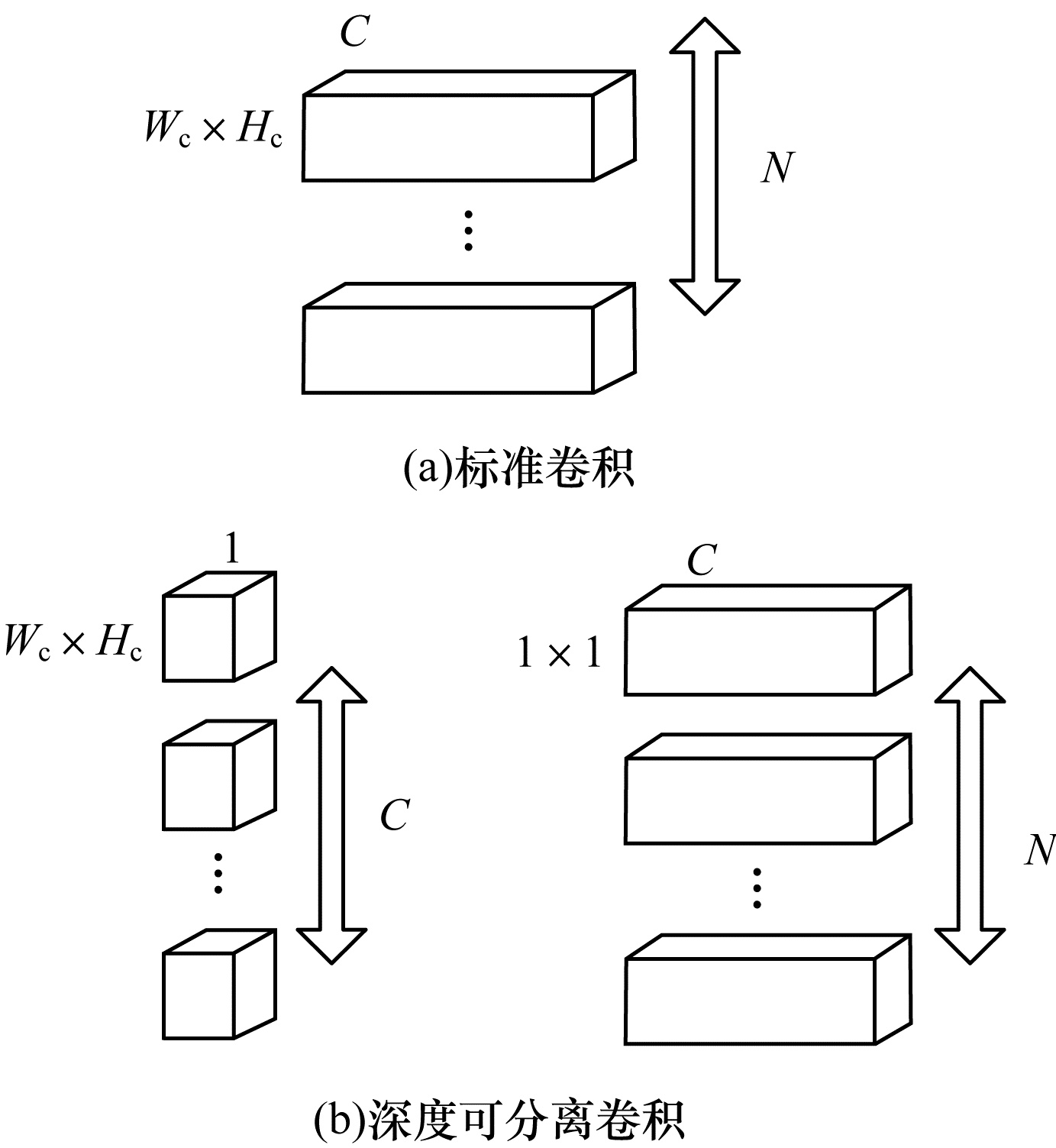

本文借鉴了Mobilenetv1网络深度可分离卷积的思想[13]，将YOLOv3的backbone由Darknet53替换为Mobilenetv1，并将YOLO head网络中的部分3×3标准卷积替换为深度可分离卷积，深度可分离卷积包括深度卷积和逐点卷积两部分[14]，其在尽量提取特征的同时减少了计算量。标准卷积和深度可分离卷积的结构如图 2所示。
|
Download:
|
| 图 2 标准卷积和深度可分离卷积结构 Fig. 2 Structure of standard convolution and depthwise separable convolution | |
假设输入的特征图大小为Wi×Hi×C，分别代表输入特征图的宽、高、通道数，标准卷积大小为Wc×Hc×C×N，分别代表标准卷积的宽、高、通道数、滤波器个数，输出特征图大小为Wo×Ho×N。那么标准卷积的计算量如下：
Amount（Conv）=Wo×Ho×N×Wc×Hc×C
相应的深度可分离卷积是用Wc×Hc×1×C（分别表示宽、高、通道数、组数）的卷积先进行逐通道卷积，再用1×1× C×N的卷积进行逐点卷积，其计算量如下：
Amount（dw）=Wo×Ho×C×Wc×Hc×1+Wo×Ho×
N×1×1×C
两者之比为：
Amount（dw）/Amount（Conv）=1/N+1/（Wc×Hc）
若输入3×608×608的特征图，经过256×3×3×3的卷积核，那么计算量的比值为1/256+1/（3×3），也就是说将标准卷积替换为深度可分离卷积后，计算量会减少8~9倍。

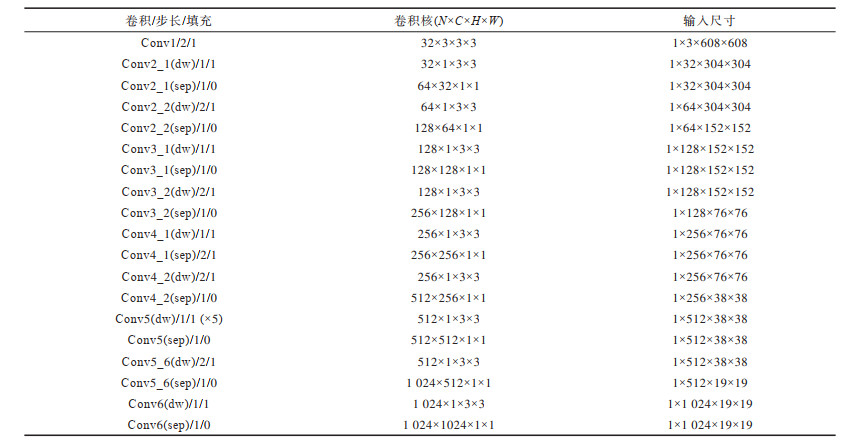

基础网络Mobilenetv1输入为1×3×608×608的图片，网络参数如表 1所示。网络包括1层标准卷积，后面接13层深度可分离卷积，每1层卷积后都跟1个Batch_norm层和Relu层。其中，Conv3_2、Conv4_2、Conv6层深度可分离卷积的3个输出分别作为YOLO_head网络部分的3个输入，另外YOLO_head网络中只包含1×1和3×3的卷积，将其中部分3×3卷积也改为深度可分离卷积。表 1是Mobilenetv1的网络结构。
|
下载CSV 表 1 Mobilnetv1网络结构 Table 1 Structure of Mobilenetv1 network |
网络剪枝的目的是减掉对检测结果贡献不大的网络层，以提升前向推理的速度[15]，由于大量的运算量都在卷积层部分，因此本文主要讨论对卷积层滤波器个数的剪枝，对于某一层卷积层，对其所有filter进行重要性排序，将排在后面不重要的filter减掉，这样能在减少整体运算量的同时，对检测精度没有太大影响。
对滤波器重要性排序的方法如下：
1）以filter非零权重值的个数为基准进行排序，即权重L0范数[16]。
2）对filter每个权重值求绝对值之和进行排序，即权重L1范数[17]。
3）基于几何中心的卷积核剪枝方法FPGM[18]。
L0范数以当前卷积层的每个滤波器矩阵非零元素个数为排序依据，非零元素个数越多就越重要，对检测结果的贡献也越大。L1范数以当前卷积层的每个滤波器矩阵元素绝对值之和为排序依据，绝对值之和越大，该滤波器就越重要。文献[18]提出了基于几何中心的滤波器评价指标FPGM（Filter Pruning via Geometric Median），认为很多方法都是基于“较小范数不重要”的准则进行剪枝，其有效性依赖于2个要求：卷积核的范数值分布偏差必须大，即方差大；卷积核中的最小范数必须足够小。为解决在不满足上述2个要求的情况下也能压缩网络，该方法的思想是计算每个filter与其他所有filter的欧式距离之和作为得分，得分越低表示该滤波器信息跟其他滤波器重合度越高，可以用其他滤波器替代该滤波器。

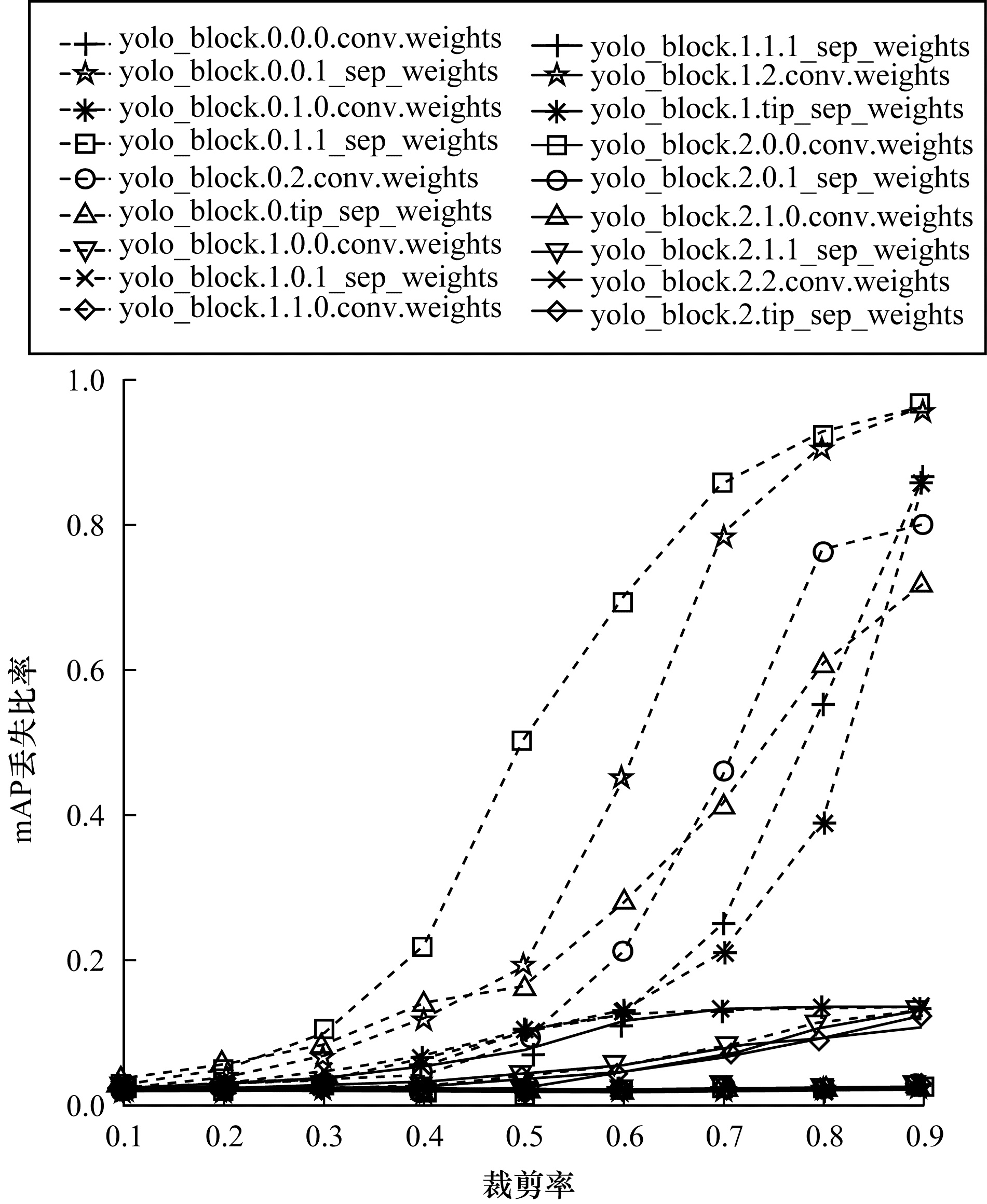

2.2 敏感度分析本文依据L1范数对滤波器进行重要性排序，只对YOLO_head网络进行剪枝，保持基础网络Mobilenetv1的完整性。剪枝率取0.1~0.9、步长为0.1的一系列剪枝比率，然后对所需要剪的每一层卷积层按不同剪枝率进行剪枝，分析不同剪枝情况下检测精度的损失情况，并绘制敏感度曲线。卷积层敏感度曲线如图 3所示，如果曲线上升很快，则表示当前卷积层比较敏感，如果剪枝率过大会有较大的精度损失，否则如果曲线上升平缓，则表示该卷积层对检测结果的贡献不大，可以采用较大的剪枝率。据此对于给定的可接受的精度损失来确定每个层的剪枝率。
|
Download:
|
| 图 3 卷积层敏感度曲线 Fig. 3 Sensitivity curve of convolution layer | |
从图 3可以看出，某些卷积层比如yolo_block. 0.0.1_sep_weights、yolo_block.0.1.1_sep_weights、yolo_block.0.tip_sep_weights等层上升曲线很快，对检测结果的贡献很大，所以只剪很少比例的filter数目，而对于例如yolo_block.2.1.1_sep_weights、yolo_block.2.2.conv.weights、yolo_block.2.tip_sep_weights等层，当剪枝率达到0.9时也几乎不丢失精度，本文实验以剪枝率0.7作为剪枝上限。

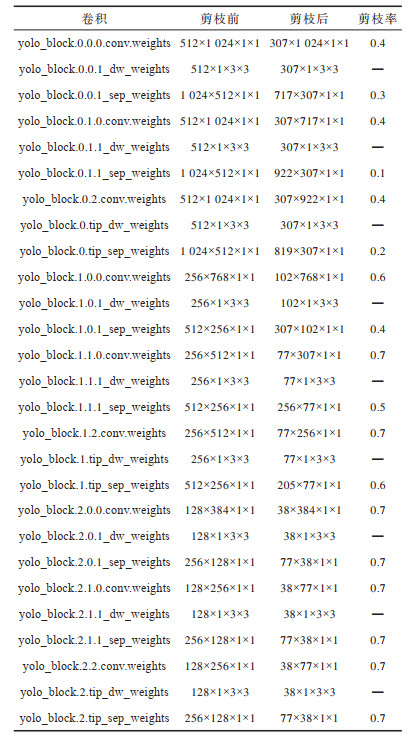

2.3 剪枝网络配置对于标准卷积（Conv）和逐点卷积（sep），给定剪枝率后，其filter的个数会相应减少，而深度卷积（dw）的组数等于输入特征图的通道数，所以不需给出剪枝率，其组数会随上一层卷积层滤波器的个数而变化。表 2是剪枝前后YOLO_head的网络结构。
|
下载CSV 表 2 剪枝前后YOLO_head网络结构 Table 2 YOLO_head network structure before and after pruning |
本文实验训练平台是远程云端GPU Tesla V100，显存16 GB，推理部署平台是英伟达嵌入式GPU Jetson TX2，该平台拥有256颗Pascal架构CUDA核心，6颗CPU核心[19-20]。所用训练集和测试集来自VOC2007、VOC2012，模型的评估指标mAP。所使用深度学习框架为百度飞桨Paddle[21]框架、PaddleSlim压缩框架以及Paddle Inference C++推理预测库，并用CMake管理项目文件，CMake全称为Cross platform Make，是一个跨平台的构建系统，可以编写一个与平台无关的CMakeLists.txt文件定制整个编译流程，然后再进一步生成所需的Makefile和工程文件[22]。使用pycharm作为python集成开发环境，clion作为C++开发环境。
3.2 训练设置及测试结果在进行训练时，与预训练模型相匹配的层直接加载该部分网络的参数，不匹配的部分则读取程序中定义的网络结构。训练的最大batch数设置为28万，batch_size为16，初始学习率为0.000 5，在batch数为11万和12.4万的地方学习率变为之前的0.1倍。

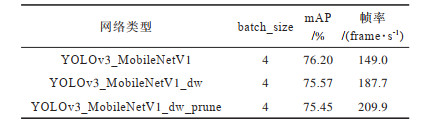

表 3是在Tesla V100显卡上进行测试的结果，可以看出在YOLOv3_MobileNetV1网络基础上，将YOLO_head网络部分卷积改为深度可分离卷积之后再进行剪枝，在几乎不损失精度的前提下，使得FPS分别提升了25.9%和40.8%。实验结果表明：单纯增大batch_size后速度并不一定会比减小batch_size快，并且GPU利用率也会明显增加，这可能跟CPU与GPU之间的数据传输、硬盘的读写速度等因素有关。
|
下载CSV 表 3 Tesla V100测试结果 Table 3 Test results of Tesla V100 |

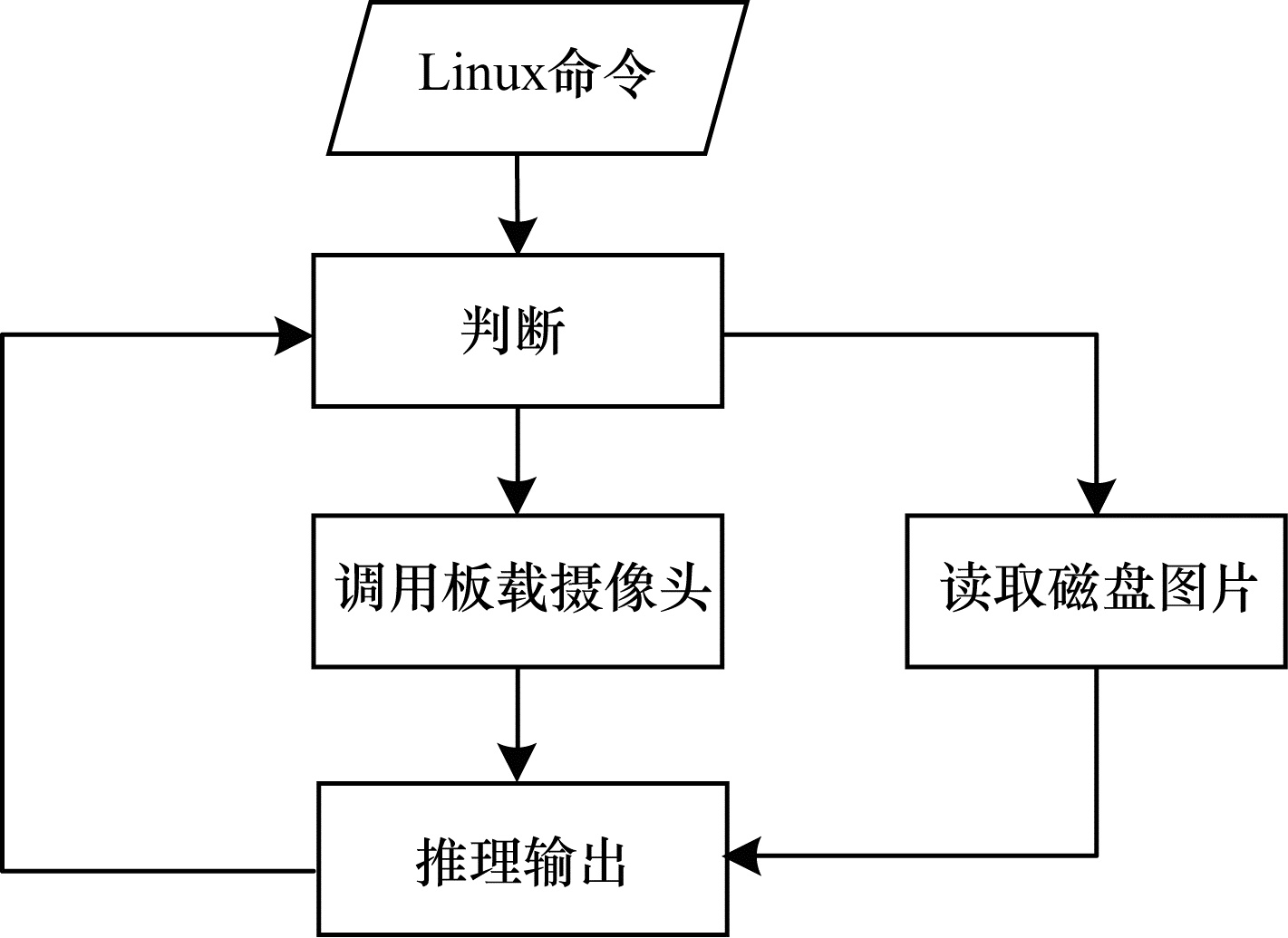

如果将训练好的模型用到实际工程中，需要在一些嵌入式硬件平台进行部署，以达到项目落地的效果。将训练好的模型导出为推理模型，并在嵌入式GPU TX2平台以C++进行前向推理，并用CMake管理头文件和库文件。除Paddle本身的依赖库之外，还用到了第三方开源库gflags，gflags是Google的一个命令行参数处理的开源库，用于将命令行参数传入到程序中，另外还有yaml-cpp开源库，用于对yaml文件的读取，两者也都是用CMake来进行构建和编译的。在TX2上的部署流程如图 4所示，首先通过命令行判断读取磁盘图片或者板载摄像头读取视频帧，然后进行目标检测，最后将检测结果进行显示，并不断重复。
|
Download:
|
| 图 4 TX2推理流程 Fig. 4 TX2 inferential procedure | |

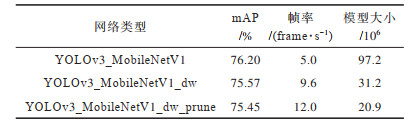

表 4是在嵌入式GPU TX2平台上的测试结果，计算4 952张VOC测试数据集的网络前向推理帧率。YOLOv3_MobileNetV1的帧率是5.0 frame/s，将YOLO_head网络中部分卷积层改为深度可分离卷积后的帧率为9.6 frame/s，在此基础上进行剪枝后帧率达到了12.0 frame/s，分别实现了1.92倍和2.4的加速，模型规模分别减小了67.9%和78.5%，有效提升了嵌入式设备上目标检测的推理速度。这是在尽可能不丢失精度的前提下的实验结果，如果实际情况对速度有更高的要求，则还可以提高剪枝率，进一步加速前向推理。
|
下载CSV 表 4 TX2测试结果 Table 4 TX2 test results |
本文在YOLOv3目标检测算法的基础上，采用轻量级的Mobilenet分类网络作为backbone，并将深度可分离卷积替换YOLO_head网络部分标准卷积，在此基础上通过L1范数对卷积层filter打分，并以此作为排序依据对网络做剪枝。测试结果表明，改进算法在检测精度丢失很少的前提下，较大地提高了算法的检测速度，并实现了算法在嵌入式平台上的部署。由于该算法具有通用性，下一步将研究算法在其他不同平台的部署，以实现诸如手机移动端等硬件平台的目标检测。
