在软件项目开发过程中,软件项目的最终可靠性是所有开发人员以及项目负责人都十分关注的。软件缺陷是影响软件项目可靠性的重要因素,一般通过减少软件缺陷的引入以及修正已经存在的缺陷两种方法来减少软件缺陷。软件项目的开发人员和测试人员通过构建软件缺陷模式[1],能够利用积累的软件缺陷数据提高软件项目的可靠性。
软件缺陷预测(Software Defect Prediction,SDP)[2-3]利用软件开发过程存储的历史数据和测试人员对发现缺陷模块的标注,通过构建机器学习分类器对新开发的软件模块进行分类预测,判断该模块是否存在缺陷。根据源数据项目与目标数据项目的差异,软件缺陷预测可以进一步划分为项目内缺陷预测(Within-Project Defect Prediction,WPDP)[4-5]、跨项目缺陷预测(Cross-Project Defect Prediction,CPDP)[4, 6]、异构缺陷预测(Heterogeneous Defect Prediction,HDP)[7-8]。根据预测程序规模,程序包括函数级、文本级、变更级等预测粒度。
传统缺陷预测方法根据项目源代码的行数、复杂度、耦合度等提取描述源代码的指标,利用构建的机器学习分类模型进行分类学习。但是,这些静态代码指标[9-10]只是代码的宏观描述,有缺陷代码和无缺陷代码很可能具有相同的代码指标,使分类器无法区分。这些宏观上无法区分的代码,具有不同语义和结构信息,因此利用项目代码的语义和结构信息能够提高缺陷预测性能。抽象语法树(Abstract Syntax Tree,AST)是以树状的形式表现编程语言的语法结构,树上的每个节点都表示源代码中的一种结构。目前,研究人员提出的基于AST的DP-CNN[11]和DP-ARNN[12]方法仅使用了部分源代码的语义和结构信息。
为利用AST中的更多信息,本文提出一种基于重子(Heavy Son,HS)节点抽象语法树的软件缺陷预测方法HSAST。将程序源代码的AST进行序列化提取节点类型和值信息,根据节点轻重分类确定舍去节点时的优先级,并使用F1值[13]和AUC值[14]作为评测指标,同时将Apache中的5个项目作为实验数据集。
1 相关工作 1.1 软件缺陷预测数据集获取当软件项目处于初级阶段且存在历史库丢失或损坏等问题时,软件项目需要的数据无法从自身项目的历史库中获取,此时就需要借助其他的项目数据,属于跨项目缺陷预测和异构缺陷预测。在跨项目缺陷预测和异构缺陷预测方面,研究人员一般通过迁移学习等方法解决了不同项目度量元分布不同的问题。倪超等[6]采用两阶段跨项目缺陷预测方法FeCTrA,先通过聚类筛选出源项目与目标项目具有高分布相似度的特征,再基于TrAdaBoost方法选出源项目中与目标项目标注实例分布相似的实例进行预测。RYU等[15]在迁移学习过程中,考虑到少量的目标项目标记会加重缺陷预测数据集的类不平衡问题,提出一种对迁移成本敏感的学习方法,将权重分配给训练实例。BENNIN等[16]通过减弱缺陷数据集的类不平衡程度来提升缺陷模型的预测精度并提出MAHKIL方法。MAHKIL方法是一种基于染色体理论的缺陷数据集采样方法,利用两个不同的缺陷样本生成一个新实例,新实例继承父亲样本的不同特征。
1.2 深度学习模型传统缺陷预测方法使用表示代码宏观信息和固有特征的度量元来描述代码模块。这些度量元由有经验的开发人员、测试人员和研究人员设计提出,可能更切合总结特征时选择的软件项目。当这些度量元用来描述其他软件项目时,部分指标与标签没有高度相关性,变成冗余信息,还可能影响预测模型的性能。因此,充分利用程序代码的结构和语义信息,能够使代码模块的表征更切合目标软件。
AST和控制流图(Control Flow Graph,CFG)是当前常用的利用数据结构对程序代码进行表示的方法。AST是以树状形式表示软件源代码的语法结构,树上的每个节点都表示源代码中的一种结构。CFG是以图的形式表示软件代码中一个模块在执行过程中的可能流向。LI等[11]采用AST表示程序代码,遍历AST时选择具有特定类型的节点,通过字典映射并利用节点转换向量构建向量组来描述整个程序代码。通过卷积神经网络(Convolutional Neural Networks,CNN)产生一个向量来表征整个程序代码,这个向量具有类似度量元的功能。PAN等[17]在卷积层后增加了dense层和dropouts层来减少模型过拟合问题。FAN等[12]提出一种基于注意力的循环神经网络缺陷预测(DP-ARNN)模型来构建代码表征向量,该模型通过注意力机制对前后节点的关联信息进行有效利用。VIET等[18]通过编译程序代码获得的汇编指令构造CFG,使用基于有向图的卷积神经网络(DGCNNs)构建代码表征向量。上述方法根据深度优先遍历获得AST节点,并且仅选取特定类型的节点。这可能使不相关的节点被视为有关联的节点,导致不正确的缺陷预测。因此,在本文方法中将使用轻重链来区分节点在树中的位置,并仅以轻重程度作为条件来选择需要的节点。
2 基于重子节点的抽象语法树缺陷预测本文提出的HSAST方法首先将AST中的每个节点进行标记,在节点数超过预设的代码描述向量组时,根据标记的优先级选择被舍弃的节点,然后使用深度学习方法将向量组转换为代码模块的表征向量,以此进行精确的软件缺陷预测。图 1给出了HSAST的总体框架。首先将程序模块的源代码解析为AST;然后根据子树的大小对节点进行标记,根据节点标记和节点包含的信息从AST中获取节点序列;之后通过字典映射和词嵌入方法将节点序列编码为多维向量,这些向量会作为深度神经网络的输入,通过深度神经网络完成代码模块的结构和语义学习;最后将学习获得的代码模块表征向量输入到逻辑回归分类器中进行分类完成缺陷预测。
![]() |
Download:
|

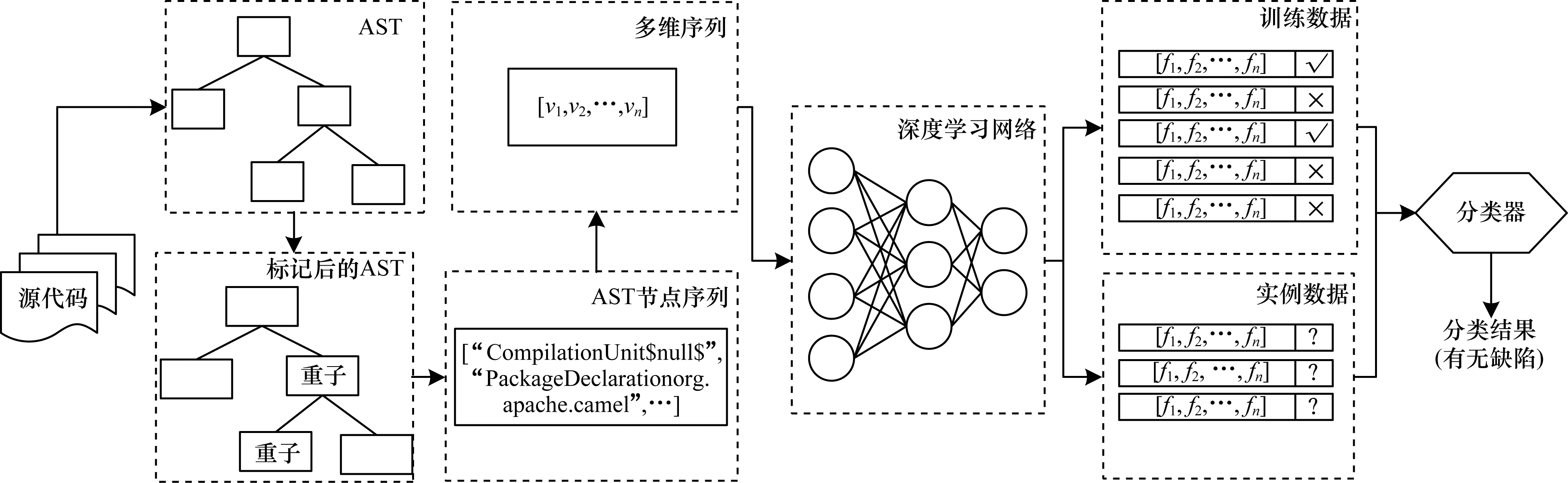

图 1 基于重子节点抽象语法树的缺陷预测框架 Fig. 1 Defect prediction framework via heavy son node-based abstract syntax tree |
神经网络模型无法将完整的文本信息直接转换成描述文本信息的向量,需要合适的方法将计算机代码先转换成神经网络模型能够运用的实数向量数据,再通过深度学习网络进行学习。根据已有研究,研究人员使用AST来表示一段程序,这种数据结构能够很好地反映代码模块的结构和语义信息。在本文实验中,将使用一个名为javalang的开源Python包来完成代码模块的解析任务,通过https://github.com/c2nes/javalang获取,能够将Java源代码解析成对应的AST。
根据DP-CNN方法[11]和javalang的源代码文件tree.py,有3种类型的AST节点含有代码模块的语义信息,具体为:1)方法调用的节点;2)声明的节点,包括方法声明、构造函数声明和类声明等;3)引用的包、参数定义等。其他结构信息主要包括控制流节点(分支、循环、异常引发、捕获等)以及类的起始与终止、声明的起始等表示代码模块结构的信息。
首先,对于AST中不含代码语义信息的节点,本文选择一段特殊的字符串$null$作为第一部分表示该节点不包含文本信息,并记录描述节点类型的字符串作为描述节点值的第二部分。然后,对于AST中包含代码语义信息的节点,提取节点的名称或节点对应的值作为第一部分,记录描述节点类型的字符串作为第二部分,结合两者对节点进行描述。最后,按照规则将每个代码模块的AST转换为向量,此时向量是AST标记字符串的组合,无法直接作为深度学习网络的输入。本文在标记字符串与整数之间建立映射字典表,先计算每个标记的出现频率,再根据标记频率进行排序,使出现频率高的标记位于字典表前端。在完成映射后,为避免向量过于稀疏,选择合适的向量长度。对于小于指定长度的向量,将通过填充0来增加长度。对于长度大于指定长度的向量,将通过基于重子节点的标记按规则舍去部分长度,直到向量长度与指定长度相等。
2.2 基于重子节点的AST编码和类不平衡处理HSAST方法采用树链剖分思路将树分割成多个部分,具体定义如下:
定义1 重子节点为在所有子节点中以该节点为根的子树规模(即树的节点数目)最大的节点。以重子节点为根的子树为重子树。
定义2 轻子(Light Son,LS)节点为除了重子节点外的其他子节点。以轻子节点为根的子树为轻子树。
算法1描述了将AST分割成重子节点和轻子节点的过程。输入是AST的节点
算法1 重子节点分割算法
输入
输出
1.initialize:Set
2.for index in
3.MarkAndCountSize
4.Set
5.if the heavy son of
6.Set
7.else if
8.Set
9.end if
10.end for
11.return
在将代码模块解析成AST的过程中,包含源代码中更多文本信息和控制流信息的部分在AST中形成的子树更大,同时这一部分更有可能形成缺陷。若舍去代码模块中出现频率低的标记字符串,则有可能会舍去重子树中具有特异点的标记。因此,保留具有更多信息的重子树,从信息较少的轻子树开始舍去能提高模型预测性能。
算法2描述了重子树的选择过程。输入是AST的节点
算法2 重子数选择算法
输入
输出 Serialized Vector(V)
1.if
2.return
3.end if
4.Adding
5.ProcessingSubtree of
6.for index in
7.if
8.ProcessingSubtree of
9.end if
10.end for
11.return
在一个软件项目的正常生命周期中,无缺陷的模块总是多于有缺陷的模块,因此在预测模型数据集时,无缺陷样本往往多于有缺陷样本。如果直接使用未处理过的源数据集进行训练,则结果将偏向多数类,即更容易将目标软件模块视为无缺陷的样本。在类不平衡问题上,研究人员进行了大量研究[19-20]并取得了一定的研究成果。为进行更有效的对比,本文使用过采样方法[12]处理类不平衡问题,从有缺陷样本中随机复制训练样本,生成类平衡的训练数据集。
2.3 基于深度学习模型的软件缺陷预测本文采用3种深度学习模型提取代码模块中的结构和语义信息:1)循环神经网络(Recurrent Neural Network,RNN)模型,利用双向长短期记忆(Bi-directional Long Short-Term Memory,Bi-LSTM)网络对代码模块的信息进行学习,能够获取源代码的上下文信息;2)基于注意力机制的循环神经网络(Attention-based RNN,ARNN)模型,在Bi-LSTM的基础上加入注意力层,能够突出对预测结果更具影响的关键信息;3)CNN模型,对程序代码模块信息先进行局部感知,再在更高层次对局部进行综合操作,从而得到全局信息。
软件缺陷的预测主要分为4个部分:1)词嵌入层,将处理后的AST数字标记向量转换成固定长度的高维实数向量;2)信息抓取,通过深度学习模型获取输入序列中的关键信息;3)代码表征,将提取到的特征进行综合形成表示代码模块特征的向量;4)输出层,根据表征向量输出缺陷预测结果。
3 实验验证通过实验对HSAST方法进行有效性验证,从多个角度分析HSAST方法的性能优劣。介绍实验过程中采用的数据集、性能评价指标以及实验流程和参数设定,选择Keras、Tensorflow以及Sklearn构建深度学习模型,运行于配置为Windows 10操作系统、i7-6700HQ 2.60 GHz处理器、16 GB内存的计算机上。
3.1 研究问题HSAST方法需在具有一定历史标记数据的目标项目中完成预测任务,从源代码中提取代码模块的结构和语义信息,利用AST中的节点类型和值信息来构建代码表征向量。为验证HSAST方法的有效性,提出以下2个研究问题:
1)RQ1。将HSAST方法与采用DFS[12]搜索并根据字典频率舍去节点的处理方法(简称为DFS方法)进行性能分析与对比。
2)RQ2。将不同深度学习模型下的HSAST方法性能进行对比与分析。
3.2 实验数据采用Apache开源项目中的5个开源Java项目,每个项目都包含两个版本。Java项目数据集是专门用于软件工程研究的公开数据集,被大量研究人员认可和使用,提供了每个文件的类名、静态度量元以及缺陷标签。使用公开数据集可确保实验所用项目的历史数据标记是被广泛认可的。表 1给出了Java项目数据集信息。使用每个项目中版本号靠前的版本作为训练数据集,版本号靠后的版本作为测试数据集。在使用训练数据集进行模型训练时,随机选择其中的70%作为训练集,剩下的30%作为验证集。
![]() |

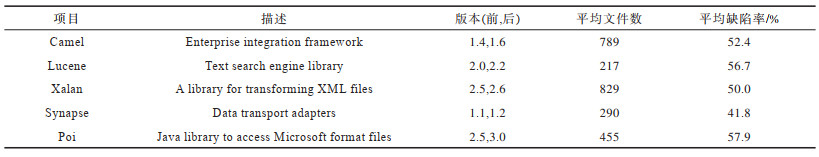

下载CSV 表 1 Java项目数据集信息 Table 1 Dataset information of Java project |
在进行样本预测后,根据样本有无缺陷的实际情况和预测结果可以产生4种预测结果:实际有缺陷的样本被预测为有缺陷,即TTP;实际无缺陷的样本被预测为无缺陷,即TTN;实际无缺陷的样本被预测为有缺陷,即FFP;实际有缺陷的样本被预测为无缺陷,即FFN。基于这4种预测结果,得到查准率(P)和查全率(R)这两个基础的评测指标。
查准率也称为正确率,指预测结果为有缺陷样本中,实际有缺陷样本的比例,计算公式如下:
P=TTP/(TTP+FFP) | (1) |
查全率也称为召回率,指所有实际有缺陷的样本中,被预测为有缺陷样本的比例,计算公式如下:
R=TTP/(TTP+FFN) | (2) |
单独通过一个指标对模型进行测评是不够准确的,比如模型将所有测试样例都预测为有缺陷样本,那么该模型能够得到100%的查全率,但是其查准率较低。为更综合地评价HSAST方法,将F1值(F)和AUC值也作为评测指标。F1值是查准率与查全率的调和平均值,计算公式如下:
F=2×P×RP+R | (3) |
AUC被定义为ROC曲线下与坐标轴围成的面积,该面积的数值不会大于1。AUC值越接近1,检测方法的真实性越高。
3.4 实验结果在以下3种深度学习模型的基础上利用HSAST和DFS方法进行缺陷预测:
1)RNN。使用基于LSTM单元的双向循环神经网络来捕获和提取代码模块中的结构和语义信息后,进行软件缺陷预测。
2)ARNN。在Bi-LSTM的基础上加入注意力层提取对预测结果更具影响的关键信息后,进行软件缺陷预测。
3)CNN。通过文本序列卷积的方式提取代码模块中局部和全局信息后,进行软件缺陷预测。
采用HSAST和DFS方法生成模型输入,使用相同参数进行模型训练。具体而言,CNN设置10个长度为5的过滤器,全连接层的隐藏节点数为100。RNN与ARNN设置LSTM节点数为16、第一层隐藏节点数为16、第二层隐藏节点数为8。每个样本形成的向量以固定长度(2 000)输入到模型中,所有模型的词嵌入层将数字向量转换成维度为30的高维向量。表 2和表 3给出了模型在5个项目下的运行结果,显示了同一项目中两种方法在相同深度学习网络下的比较统计数据,其中,粗体显示了每个项目的最佳预测结果,最后一行显示了两种方法对5个项目预测结果的平均值。表 4给出了HSAST与DFS方法在5个项目下的时间成本对比结果。
![]() |

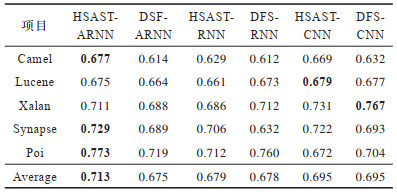

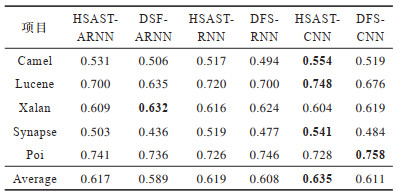

下载CSV 表 2 基于HSAST和DFS方法的深度学习模型F1值比较 Table 2 Comparison of F1 values of deep learning models based on HSAST and DFS methods |
![]() |
下载CSV 表 3 基于HSAST和DFS方法的深度学习模型AUC值比较 Table 3 Comparison of AUC values of deep learning models based on HSAST and DFS methods |
![]() |

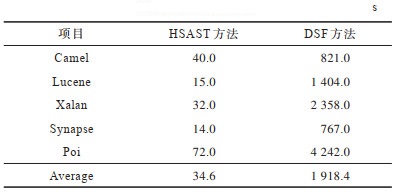

下载CSV 表 4 HSAST与DFS方法的时间成本比较 Table 4 Comparison of time cost between HSAST and DFS methods |
利用3种深度学习模型(CNN、RNN和ARNN)进行分析与比较,证明了HSAST方法优于DFS方法不是使用特定深度学习模型出现的偶然情况。使用表 1中列出的这些项目进行实验,每个项目采用两个版本,版本靠前的作为训练数据集用于训练预测模型,版本靠后的作为测试数据集用于评估模型性能。
表 2列出了分别采用HSAST和DFS方法的3种深度学习模型在每个项目上的F1值。以Camel为例,采用HSAST方法处理AST,ARNN、RNN和CNN分别取得的F1值为0.531、0.517和0.554;采用DFS处理AST时,ARNN、RNN和CNN分别了取得的F1值为0.506、0.494和0.519。显然,在3个深度学习模型上,HSAST方法均比DFS方法表现更好。由表 2的最后一行可以看出,HSAST方法在F1平均值方面也比DFS方法表现更好,在ARNN上平均提升约3%。这些结果表明了基于HSAST方法的深度学习缺陷预测模型具有更好的预测性能。
表 3列出了每个项目的AUC值。HSAST方法同样在大部分项目上比DFS方法表现更好。总体而言,HSAST方法在使用ARNN深度学习模型时具有最佳性能,而基于其他深度学习模型时,与DFS方法具有相近的性能。由表 3的最后一行可以看出,HSAST方法在AUC平均值方面也比DFS方法表现更好,在ARNN上平均提升约4%。
从表 4可以看出,HSAST方法比DFS方法平均多花费了55倍的时间成本,主要在Xalan和Poi项目上花费了更多的时间成本。HSAST方法相比DFS方法在语法树结构重构以及节点所在树的位置识别上花费了更多的时间成本,该成本受树的大小即项目源代码的文件大小影响。
实验模型的主要差别在于通过深度学习方法提取代码模块信息前的数据处理阶段。HSAST方法对AST的所有节点进行处理,并优先保留可能具有更多特征信息的重子树,但HSAST方法也保留了更多的冗余信息,这些信息会干扰分类器的分类结果,在实验结果上表现为:在个别项目上DFS方法具有比HSAST方法更优的性能。基于上文分析得出以下结论:采用深度学习模型捕获代码模块的隐藏信息,再进行项目内软件缺陷预测时,HSAST方法优于DFS方法。
3.5.2 针对RQ2的结果分析为分析HSAST对不同深度学习模型的影响程度,采用ARNN、RNN和CNN深度学习模型来捕获和提取代码模块中的信息。深度学习网络采用同一个数据处理结果作为输入,并转换成相同维度的高维向量进行特征学习。
从表 2和表 3可以看出,CNN深度学习模型在F1指标下性能最佳,ARNN深度学习模型在AUC指标下性能最佳。这些结果说明了在需要综合考虑查准率和查全率的场景下,提取节点序列局部特征的CNN深度学习模型具有更好的性能,而相对实际应用场景,捕获上下文信息的ARNN深度学习模型具有更好的性能,因为ARNN深度学习模型具有略低于CNN深度学习模型的F1指标结果和略高于CNN深度学习模型的AUC指标结果。
4 结束语本文提出基于重子节点的抽象语法树软件缺陷预测方法,利用AST中的语义和结构信息,通过字典映射和词嵌入方法将程序源代码的AST转换为高维数字向量,并将结果输入ARNN和CNN深度学习模型中提取代码表征向量。实验结果表明,该方法保留了更多代码模块中的结构和语义信息,并通过深度学习模型提取关键特征,提高了缺陷预测性能。后续将设计基于AST的树形结构,拼接代码模块静态度量元,进一步提高软件缺陷预测性能。
