0 概述

深度学习能够实现数据的分级特征表达且具有强大的视觉信息处理能力，而特征信息质量直接影响深度学习框架的判别精度，且现有判别模型多数采用顶层抽象特征或相邻层特征组合进行识别判断。由于关注局部信息而忽略全局信息的特征不平衡问题造成特征信息利用率较低，因此对全局均衡特征问题进行深入研究是机器视觉领域中的热点与难点。

目前，特征提取框架主要有单阶段与两阶段检测方法。其中，单阶段检测方法以基于深度学习的回归算法为主，仅需运行一次检测网络，速度较快但精度较低。文献[1]提出单发多盒探测器（Single Shot multi-box Detector，SSD）算法，该算法仅需单次运行卷积神经网络（Convolutional Neural Network，CNN）^[2]即可得到结果，但存在识别准确率不高的问题。针对以上问题，文献[3-5]提出YOLO系列算法，通过引入批量归一化（Batch Normalization，BN）^[6]进一步提高网络识别速度与准确率。两阶段检测方法提取候选区域并对其相应区域进行分类。从整体上来看，两阶段检测算法的识别精度较高，但识别速度比单阶段检测方法低。文献[7]提出区域卷积神经网络（Regional-CNN，R-CNN），并利用选择搜索算法产生大量候选区域，进而对候选区域进行检测分类，但该算法的时间开销大，导致R-CNN检测速度较慢。Fast R-CNN^[8]通过权重共享方式实现网络的端到端训练，有效缩短网络时间开销，但是选择搜索算法的时间开销较大问题仍未解决。因此，Faster R-CNN^[9]使用区域建议网络替代选择搜索算法，有效减少产生候选区域的时间开销。Mask R-CNN^[10]在Faster R-CNN的基础上增加一个语义分割支路，实现多任务的训练与检测。

针对特征不平衡问题，文献[11]提出特征金字塔网络（Feature Pyramid Network，FPN），将原始图像金字塔结构应用于特征图当中，并对不同阶段的残差网络^[12]输出建立自上而下的横向连接，以提高网络识别精度。文献[13]提出路径汇聚网络（Path Aggregation Network，PANet），通过在特征金字塔网络自上而下的支路外增加一个自下而上的支路来提高特征表达能力。规模可转移检测网络（Scale-Transferrable Detection Network，STDN）^[14]利用DenseNet^[15]的最后一层对下采样生成的不同阶段特征图进行检测识别，并采用ThunderNet^[16]对通过上下采样缩放至同一尺度的后三层特征图进行检测识别。

上述研究为现有平衡信息流中的特征不平衡问题提供了解决方案，但其均是基于局部或相邻特征层，并未考虑全局特征信息。因此，本文提出一种全局特征金字塔网络（Global Feature Pyramid Network，GFPN），该网络在不增加超参数的情况下，通过将不同层语义信息与各自特征相结合，从而形成包含各层语义信息的特征网络，以提高网络检测精度。

1 Mask R-CNN框架

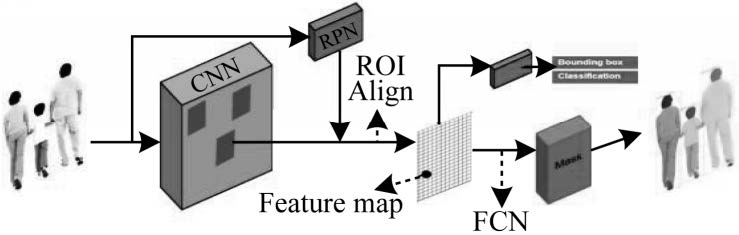

Mask R-CNN框架如图 1所示，它是基于Faster R-CNN框架增加一个与目标检测与回归并行的语义分割分支。前2个分支沿用Faster R-CNN方法，语义分割分支采用全卷积网络（Full Convolutional Network，FCN）^[17]架构思想对感兴趣区域进行逐像素预测，该网络实现了单模型多任务的处理方式。

在主干网络的特征提取器方面，Mask R-CNN使用FPN+ResNet101对特征进行提取，将提取的特征图输入区域建议网络中并产生不同尺度的锚点框，进而生成特征映射图。Mask R-CNN应用改进的ROI Align替代原来的ROI Pooling，有效缓解目标物体的边缘呈锯齿状。

Faster R-CNN提出区域建议网络，用于寻找可能包含目标物体的预定义数量的区域，根据预先设定的不同比例、尺度的锚点产生不同候选框，并寻找最接近真实框的候选框。区域建议网络的产生使得生成候选区域的时间大幅缩短，降低由于产生候选区域而浪费的计算资源，使得网络可进一步接近实时检测。

ROI Align的主要思想是取消量化，用双线性插值方法获取最终坐标，坐标采用浮点数值，将整个提取特征的过程简化为一个连续操作，解决量化过程中因量化计算而形成候选区域在原图实际偏差中较大的问题。

掩码表示是在Mask R-CNN中增添一个用于实例分割的分支，并对每一个目标物体的不同个例建立一个m×m大小的二进制掩膜区分前后景，在分支中采用FCN进行分割。与原始FCN不同，该FCN不进行分类，仅区分前后景，分类由另外一个分支来完成，每个分支任务不同，从而达到多任务效果，这也是网络集成程度较高的一种表现。

Mask R-CNN使用的多任务损失函数如式（1）所示，该函数由分类损失函数、边界框损失函数与掩码损失函数3个部分构成。

$L\left(\left\{p_{i}\right\}, \left\{t_{i}\right\}, \left\{m_{i}\right\}\right)=\frac{1}{N_{\mathrm{cls}}} \sum\limits_{i} L_{\mathrm{cls}}\left(p_{i}, p_{i}^{*}\right)+ \\ \lambda \frac{1}{N_{\mathrm{reg}}} \sum\limits_{i} p_{i}^{*} L_{\mathrm{reg}}\left(t_{i}, t_{i}^{*}\right)+\frac{1}{N_{\mathrm{mask}}} \sum\limits_{i} L_{\mathrm{mask}}\left(m_{i}\right)$

(1)

其中，N_cls表示分类类别的个数，L_cls表示分类损失函数，且其计算方法如式（2）所示：

$L_{\mathrm{cls}}\left(p_{i}, p_{i}^{*}\right)=-\mathrm{lb}\left[p_{i} p_{i}^{*}+\left(1-p_{i}^{*}\right)\left(1-p_{i}\right)\right]$

(2)

其中，p_i表示物体被识别为目标的置信度，p_i^*是一个0、1函数，当物体为正例时，p_i^*为1，否则为0，即只有当第i个框内物体为正例时，该锚点才对损失函数有贡献。

边界框回归损失函数如式（3）所示。除上述两类损失函数外，Mask R-CNN中掩码分支使用的是平均二值交叉熵损失函数，具体如式（4）所示。

$L_{\text {reg }}\left(t_{i}, t_{i}^{*}\right)=\operatorname{smooth}_{L_{1}}=\left\{\begin{array}{l}0.5 x^{2}, |x|<1 \\ |x|-0.5, \text { 其他 }\end{array}\right.$

(3)

$L_{\text {mask }}=-\left[m_{i} \times 1 \mathrm{~b}\left(m_{i}^{*}\right)+(1-m) \mathrm{lb}\left(1-m_{i}^{*}\right)\right]$

(4)

其中，m_i表示物体被预测为目标的置信度，m_i^*表示第i个掩膜层中逐像素经过Sigmoid函数后的输出，这样避免了类间竞争，将分类任务交给分类函数，mask层只区分掩膜中的特定小类。

2 改进的FPN特征提取网络

主干网络中的高层次特征具有更强的语义信息，浅层次特征具有更多的内容描述。近年来，在FPN和PANet中通过横向连接进行特征集合，进而促进目标检测的发展。受上述方法的启发，低层次和高层次信息在目标检测方面是互补的。研究表明，不同分辨率的综合特征具有均衡信息，但上述方法中的连接方式更多关注相邻的分辨率层，较少关注其他层级，使得部分特征信息在特征融合过程中存在丢失。

利用多层特征生成判别金字塔对检测至关重要。FPN中通过自上而下的横向连接方式丰富浅层语义信息，且其仅利用邻域特征层信息，因此存在局限性。PANet通过引入一个自下而上的路径来进一步增强低分辨率特征层的内容描述信息，它建立的额外路径虽然将底层内容描述与高层语义信息相融合，但是从总体特征层融合来看，仍未达到全局信息融合效果。不同于其他方法，ThunderNet采用对应像素位叠加方式将后三层特征层相融合，该方法会引起以下2个问题：1）底层具有纹理形态、对小物体敏感的内容描述未被利用；2）对应像素位叠加将会造成特征层厚度与计算量增大，且由于数值分布方差的增大造成模型效果较差。

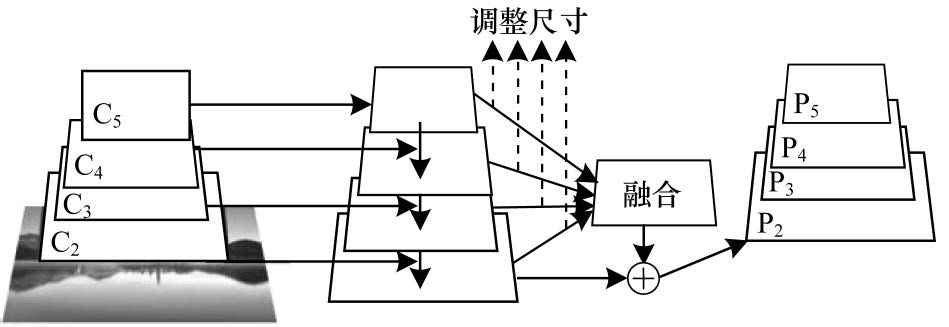

综合上述方法，本文提出了GFPN，其网络框架如图 2所示。GFPN通过依赖全局融合的语义特征来增强原始特征。金字塔中的每一个特征层都能从其他层中获得相同的信息，从而平衡信息流，使得特征更具辨别力。

与以往使用横向连接集成多级特征的方法不同，本文方法主要使用相同的深度集成融合语义特征来增强多分辨率特征，包含调整尺寸与融合2个步骤。

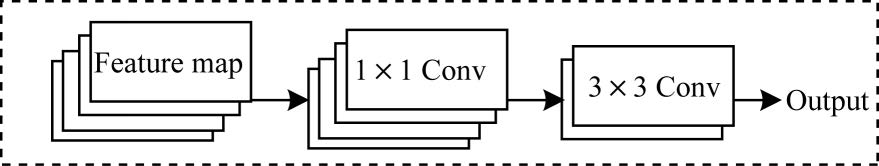

在获取不同阶段的特征层时，阶段为i的特征层表示为C_i，在图像中，C₂的分辨率最高，为了集成多级特性并同时保持其语义信息，本文将多级特征{C₂，C₃，C₅}调整为同一分辨率（与C₄相同，4分辨率定义为M₄×M₄）对特征层进行重新排序，且按通道连接处理后，特征图输入后续的融合模块。融合模块如图 3所示，其由一个1×1×N卷积层与一个3×3×N的卷积层串行连接而成，目的在于对全局特征图进行融合，输出包含全局特征的特征图。Feature map大小为M₄×M₄×4N，其中，N为FPN各个阶段输出的特征图的数量。1×1卷积核的主要作用是将不同层信息融为一体，且对输入通道数进行降维（由输入的4N降为N）。此时，经过1×1卷积过后的特征图变为M₄×M₄×N，之后连接的3×3×N的卷积核是为了消除由于上下采样、降维以及融合特征造成的特征混淆效应，使得邻域信息存在区别化，并保留细节信息，但不会改变特征图的层数，融合模块特征图输出仍为M₄×M₄×N。

借鉴ResNet中Skip Connection思想，本文将经过融合模块处理后的特征图采用相同的反向过程对获得的特征进行重新标度，以增强原始特征，该过程中的每个原始特征图都将获得全局语义信息。

3 实验结果与分析

实验采用公开的COCO^[18]数据集进行训练和预测，并采用相应的评价标准来衡量模型效果，评价标准包含AP（从0.5~0.95步长为0.05 IoU阈值下的平均值）、AP₅₀和AP₇₅（代表IoU阈值为0.5与0.75下的AP指标）。AP_S、AP_M、AP_L分别代表小（面积 < 322）、中（322 < 面积 < 962）、大（面积 > 962）3种面积（面积是分割掩码中的像素数量）测量下的平均准确率值。Precision与mAP的计算公式为：

$\mathrm{Precision} =\frac{\text { TP }}{\text { TP }+\text { FP }}$

(5)

$\mathrm{mAP}=\frac{\text { Precision }}{N}$

(6)

其中，TP表示将正例分对的样例，FP表示将正例分错的样例，N表示所有样本个数。

3.1 实验环境及参数设置

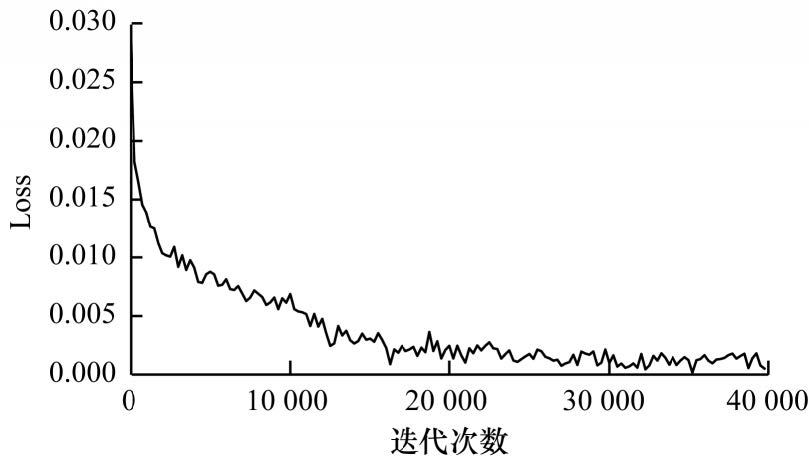

本文显卡采用Tesla P100 16 GB，使用Nvidia图像处理驱动CUDA9.0以及CUDNN 7.0.0优化神经网络计算，使用的深度学习框架为Pytorch 1.1，运行环境为Python3.6，模型采用ImageNet^[19]预训练权重模型。采用自适应梯度下降法调整学习率，且初始学习率设置为0.01。针对训练集设计40 000 epoch在4块GPU上完成训练。模型训练损失函数如图 4所示。从图 4可以看出，算法在迭代30 000次后开始收敛。

3.2 同特征提取器的不同检测框架实验

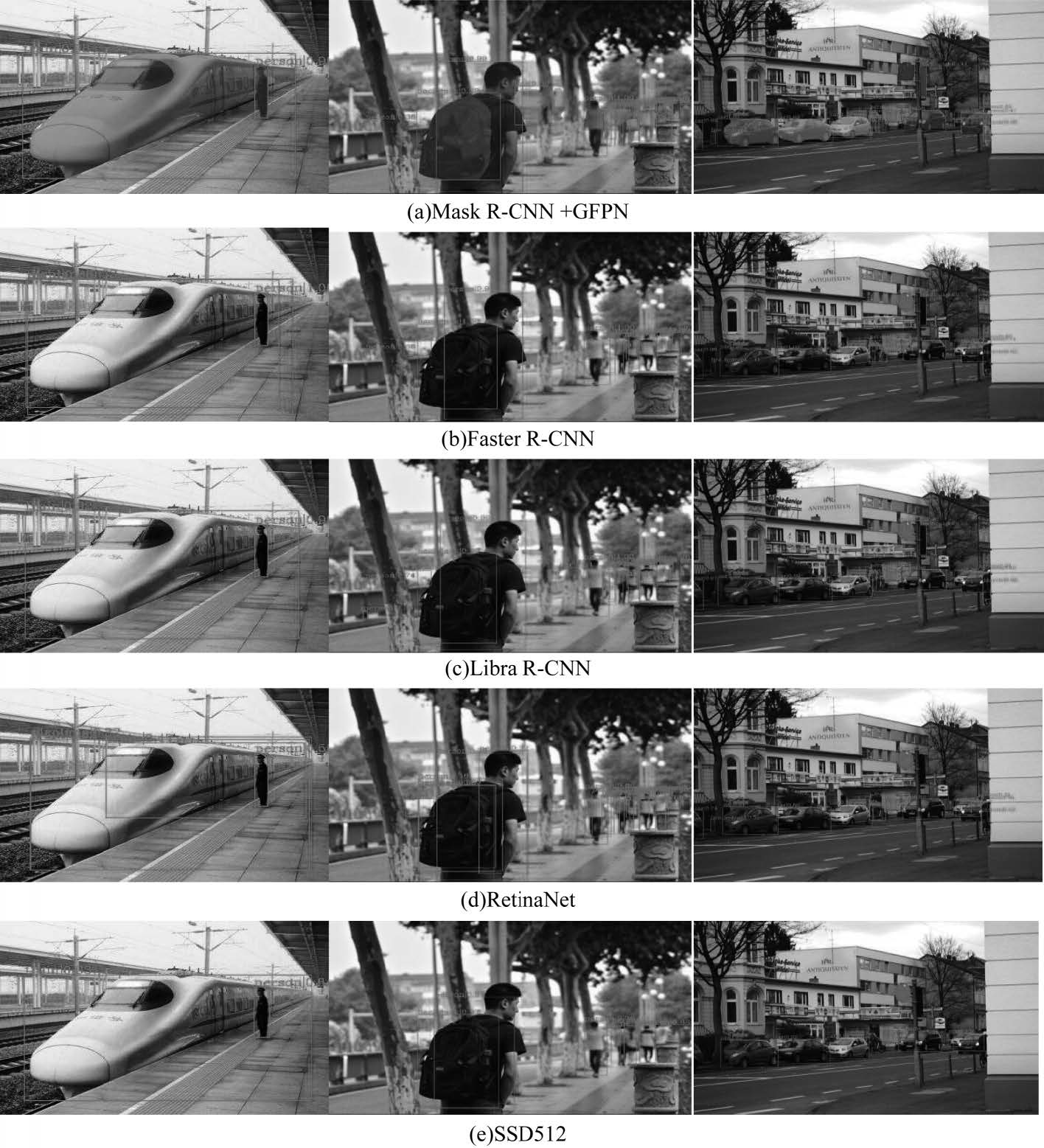

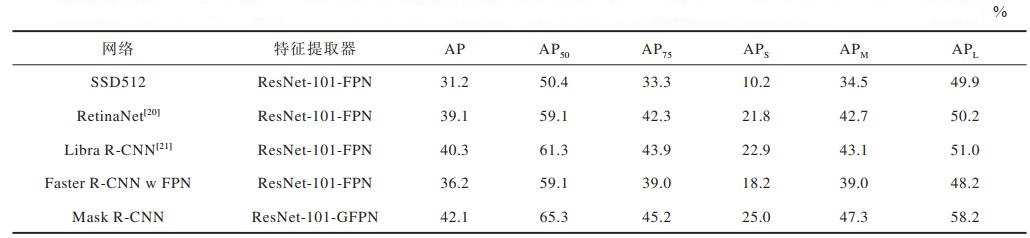

为验证GFPN对相同主体网络框架的提升效果，本文对基于GFPN的Mask R-CNN与其他主流检测网络进行对比，结果如表 1与图 5所示。从表 1可以看出：相较于其他主流检测网络，融合全局特征层后的GFPN在检测准确率方面有显著提升；与单阶段框架（SSD512，RetinaNet）相比，采用GFPN的Mask R-CNN在AP数值上提升了3~10个百分点，在大、中、小3种面积AP指标上分别有3~8个百分点、5~13个百分点、4~15个百分点的提升，尤其在小面积上的提升幅度较大；与双阶段（Libra R-CNN，Faster R-CNN w FPN）相比，采用GFPN的Mask R-CNN在AP数值上提升了2~6个百分点，在大、中、小3种面积上AP指标分别有7~10个百分点、4~8个百分点、3~7个百分点的提升；通过上述数值分析可得出，GFPN可有效提升Mask R-CNN的识别精度，且在不同方法框架对比下有明显优势。研究表明，在目标检测算法中，特征层不平衡现象对检测精度的影响是显著的，而全局特征融合实验结论也从实验角度验证了全局特征融合这一理论的可行性。

3.3 不同特征提取器的同检测框架实验

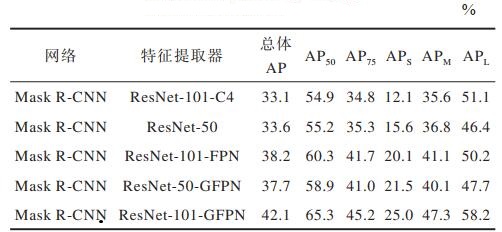

实验在保证检测框架相同情况下，验证GFPN对模型识别精度的影响。本文选定检测框架为Mask R-CNN，采用不同规模的特征提取器进行实验，结果如表 2所示。从表 2可以看出，针对ResNet-101而言，相比FPN，GFPN在AP_S、AP_M、AP_L、总体AP上分别提高了4.9、6.2、8.0、3.9个百分点，这说明GFPN可有效提升网络识别精度，通过控制变量可显著提高GFPN对网络的识别效果。

3.4 时间对比分析

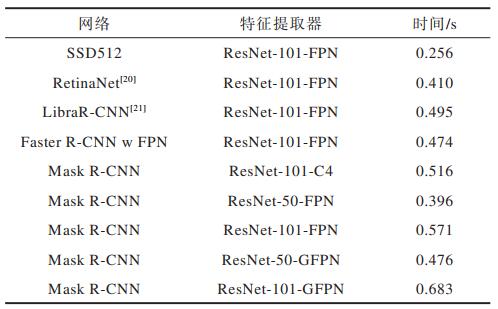

实验本文网络与其他主流检测网络在COCO测试集的检测时间进行对比，结果如表 3所示。从表 3可以看出：与FPN相比，GFPN在未引入超参数的情况下增添了融合模块与浮点计算量；与Mask R-CNN ResNet-101-FPN相比，ResNet-101-GFPN的检测时间增加0.112 s；与Mask R-CNN ResNet-50-FPN相比，ResNet-50-GFPN的检测时间增加0.08 s。因此，从总体上来看，本文在未增加超参数的情况下，通过引入GFPN使得网络仍能达到实时检测的效果。

4 结束语

本文针对特征不平衡问题，提出基于全局特征融合的GFPN，采用调整尺寸与融合2个模块处理FPN框架中不同分辨率特征层的特征，从而得到全局特征融合信息，以增强原始特征。实验结果表明，GFPN可有效提升目标检测网络的识别效率，且在未引入超参数的情况下，不仅可有效改善识别精度，而且检测速度接近FPN。下一步将在不改变模型结构及不引入其他超参数的情况下，采用深度可分离卷积对Mask R-CNN+GFPN进行轻量化处理，以进一步提高检测速度。
