0 概述

超宽带（Ultra-WideBand，UWB）无线通信是一种基于低能量短时脉冲的无线通信技术，近年来在无线通信和测距领域被广泛应用。得益于自身巨大带宽的优势，超宽带无线通信技术具有良好的材料穿透能力，同时良好的时间分辨率也使其适用于精确测距^[1]。基于以上优势，目前超宽带已成为室内定位的主流技术。非视距（Non-Line of Sight，NLOS）传播是超宽带技术误差的主要来源之一，在进行室内定位时，信道中的遮挡会使信号在传输过程中产生大量的损耗，从而严重影响定位精度^[2]。因此，识别出信道是否属于非视距传输对于提升定位精确度具有重要意义。

目前，研究者提出了许多非视距信道的识别方法。文献[3]基于定位时间（Time-of-Arrival，TOA），利用CayleyMenger行列式（CayleyMenger Determinant，CMD）构建的假设检验模型进行NLOS信道识别。文献[4]基于距离测量的贝叶斯先验概率，利用贝叶斯顺序检验的方法进行LOS/NLOS识别。文献[5]根据物理层的相位特征和OFDM的子载波频率分集提出一种LOS识别方案。文献[6-8]通过假设检验法来进行NLOS信道环境的识别。信道识别的关键在于信道识别参数，例如利用支持向量机算法对信道特征参数^[9-10]、移动台与基站的特征参数^[11]、峭度^[12-14]以及信号能量^[15-16]进行训练和识别。

传统的LOS/NLOS识别方法较少利用信道统计模型，并且都需要事先进行大量的数据采集，在不同场景下，不同的信号特征使得识别的工作量很大。此外，多数方法需要预设门限值，而阈值的可靠性和鲁棒性也存在争议。为突破传统识别方法的局限性，本文提出一种新的分类方法。利用信道估计的冲激响应构建数据集，将通信信道识别问题转化为图像识别问题，对其经短时傅里叶变换（Short-Time Fourier Transform，STFT）处理后通过卷积神经网络来进行正确识别分类。在此基础上，基于OFDM方案的UWB系统进行仿真，通过加入高斯白噪声验证所提方法的实用性。

1 IEEE 802.15.3a UWB信道统计模型

“分簇”是描述室内超宽带传输特性的最优方式之一，受到了研究人员的广泛认同，即构建S-V模型。在S-V模型的定义中，脉冲信号各径上的分量以一簇一簇传输的方式到达接收机。簇和簇内射线的到达时间服从泊松随机过程分布。先后到达的多径信号增益统计独立，多径信号的平均功率（幅度的均方值）随簇和簇内射线双指数衰减，其幅度呈瑞利分布，相位在[0，2π）内均匀分布。S-V模型的信道冲激响应可以表示为：

$ h\left( t \right)=\sum\limits_{l=0}^{\infty }{\sum\limits_{k=0}^{\infty }{{{\beta }_{k, l}}}}{{\text{e}}^{\text{j}{{\theta }_{k, l}}}}\delta (t-{{T}_{l}}-{{\tau }_{k, l}}) $

(1)

在式（1）中：T_l（l=0，1，…）为第（l+1）个到达簇的到达时间，T₀=0表示第1个到达簇的到达时间；τ_k，l（k=0，1，…）为第（l+1）个簇中第（k+1）个到达射线的到达时间，τ_0，l表示第l个簇中第1条射线的到达时间；β_k，l为第（l+1）个簇中第（k+1）个到达射线的多径增益，其相位为θ_k，l。S-V模型中其他主要参数还包括多径到达时间分布、多径增益分布、多径相位分布等。

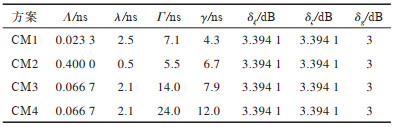

表 1列出了IEEE 802.15.3a室内信道模型的典型参数，其中数据由大量实测数据推导得出，CM1表示视距传播模型（0 m~4 m），CM2表示非视距传播模型（0 m~4 m），CM3表示非视距传播模型（4 m~10 m），CM4表示一个极端非视距传播模型多径信道，Λ表示簇平均到达速率，λ表示脉冲平均到达速率，Γ表示簇的功率衰减因子，γ表示簇内脉冲的功率衰减因子，δ_ξ表示簇的信道系数标准偏差，δ_ζ表示簇内脉冲的信道系数标准偏差，δ_g表示信道幅度增益的标准偏差。

2 基于卷积神经网络的信道环境识别

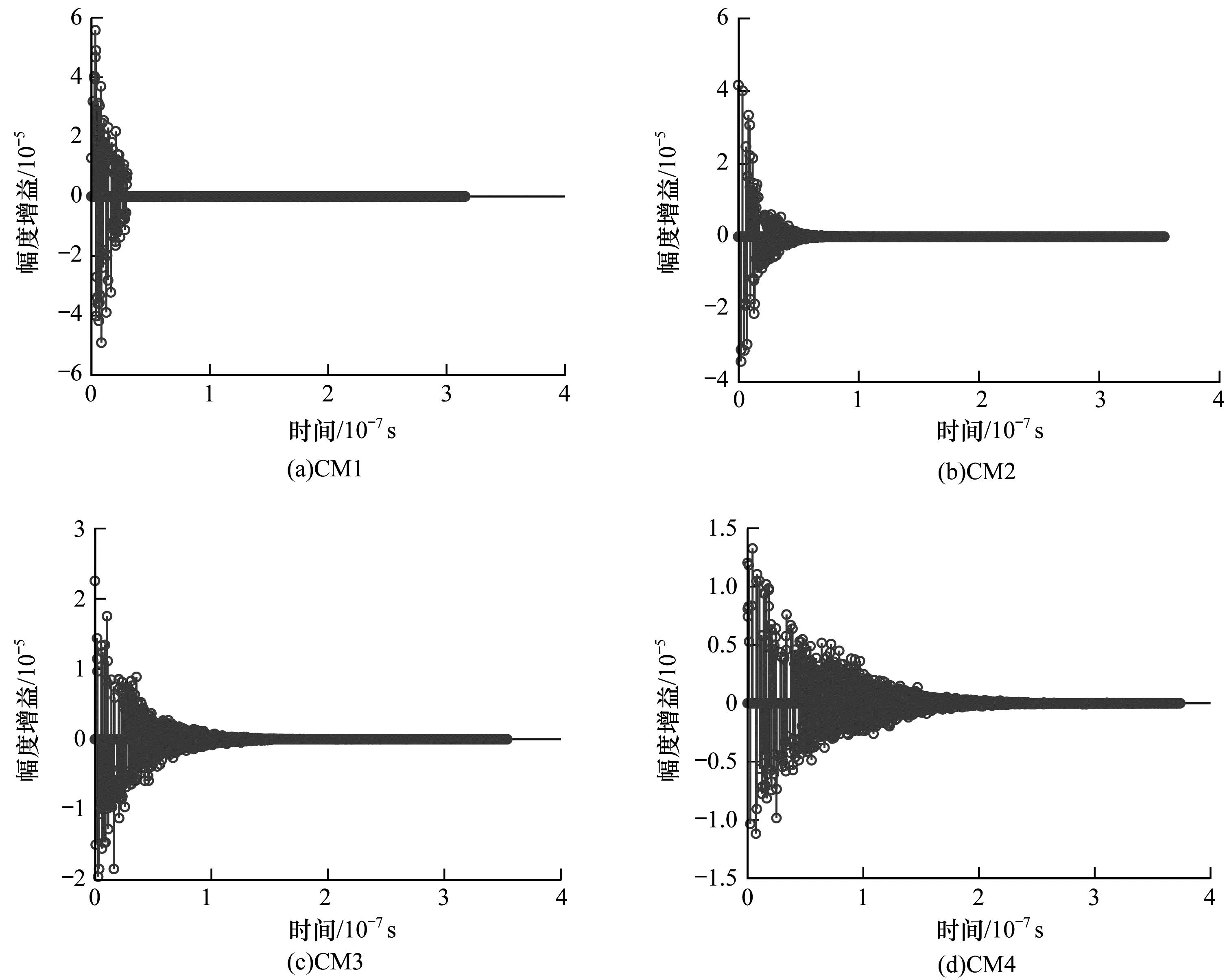

卷积神经网络在近年来被广泛应用于多分类任务^[17-19]，特别是图像分类^[20]。使用CNN进行LOS/NLOS信道环境识别的优点是避免了对特征参数的大量计算。同时，在训练过程中，卷积神经网络可以自行选择合适的权值。CNN提取的特征比人工提取的特征更有效。在前期研究^[21]中，为增强图像特征，得到更有效的数据集，研究者对信道冲激响应进行STFT处理得到脉冲响应谱。以不同的颜色表示不同的能量强度，将信道识别问题转化为图像识别问题。利用MATLAB对IEEE 802.15.3a UWB信道统计模型进行仿真，得到CM1~CM4这4种信道环境下的冲激响应，如图 1所示，其经STFT处理后如图 2所示。分析结果表明，CM1~CM4这4种情况下的脉冲响应具有不同的特征。

将短时傅里叶变换后的图像作为数据集进行训练识别。CM1~CM4信道环境的数据集规模均为48 000个数据，其中38 400个数据作为训练集，剩余数据作为测试集。

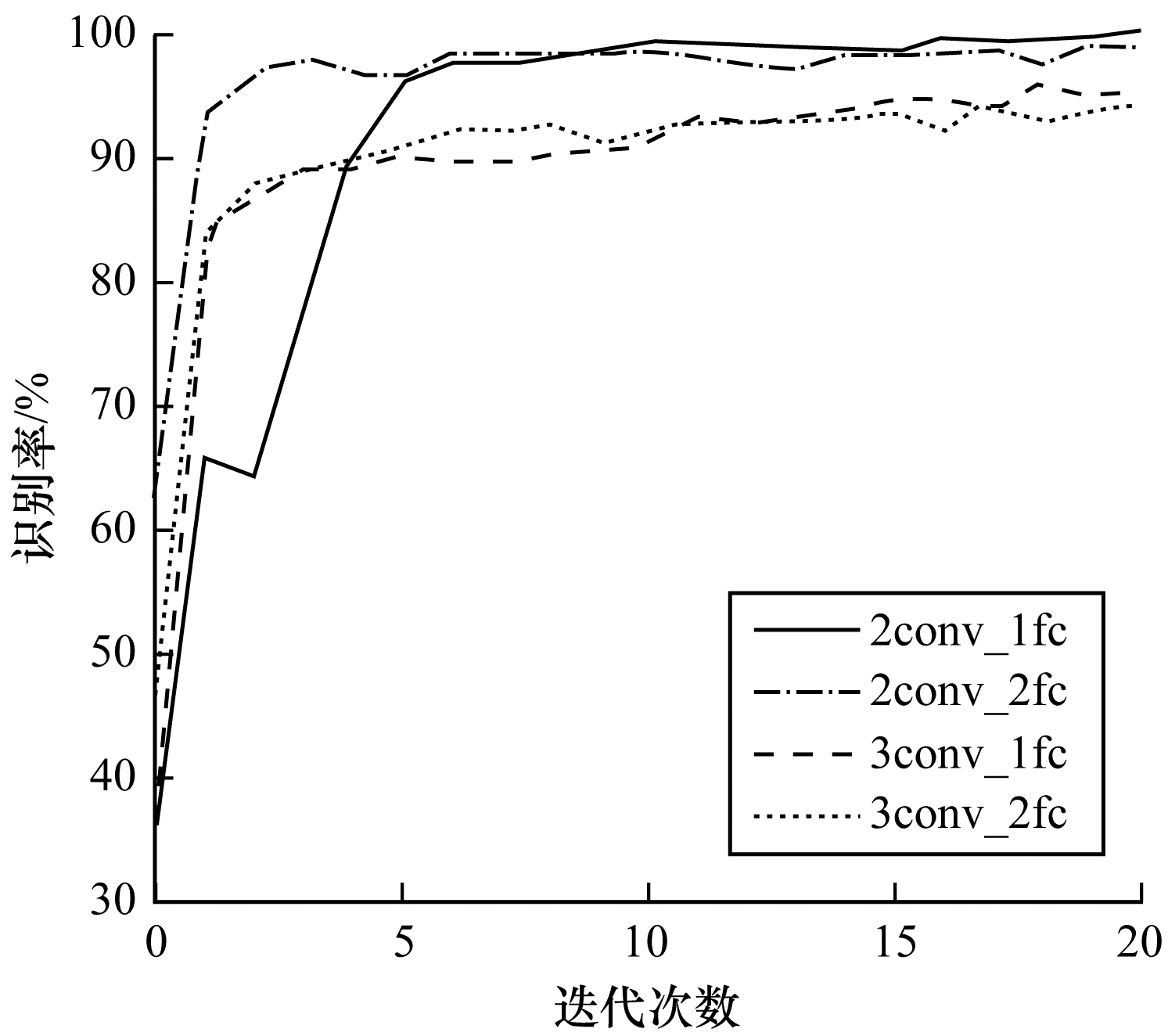

图 3为卷积神经网络对信道冲激响应的识别率曲线，其中：2conv_1fc表示两卷积层一全连接层；2conv_2fc表示两卷积层两全连接层；3conv_1fc表示三卷积层一全连接层；3conv_2fc表示三卷积层两全连接层。可以看出，该方法对于理想情况下视距和非视距信道的识别率最高可达98.24%。

3 OFDM-UWB信道环境识别

本文OFDM方案的UWB通信系统通过QPSK星座调制的128个载波来符合“500 MHz带宽”的要求，合成信号占用一个528 MHz的信道。仿真中利用IEEE 802.15.3a UWB模型所生成的冲激响应构建信道环境。

OFDM系统一个重要的优势在于可以利用快速傅里叶变换（Fast Fourier Transform，FFT）生成，极大地降低了系统的复杂度。数据比特被调制为QPSK符号，随后通过逆FFT（IFFT）被转化为时域数据发送到无线信道中。由于无线信道的影响，接收信号通常会发生失真，多径传播的频域模型由式（2）表示：

$ \boldsymbol{Y}=\boldsymbol{HX}+\boldsymbol{Z} $

(2)

其中：Y表示接收端的信号向量；X表示发射端的信号向量；H表示信道频率响应；Z表示高斯白噪声。为消除无线信道对信号传输的影响，必须在接收端对信道频率响应H进行估计从而对接收信号进行补偿。根据式（2），使用LS（最小二乘）信道估计得出信道频率响应：

$ {\boldsymbol{H}}_{\mathrm{L}\mathrm{S}}\left[k\right]=\frac{\boldsymbol{Y}\left[k\right]}{\boldsymbol{X}\left[k\right]}, k=\mathrm{0, 1}, \cdots , N-1 $

(3)

其中，X[k]表示第k个子载波上的导频信号，Y[k]表示接收到的导频信号，H_LS[k]表示估计出的频率响应。

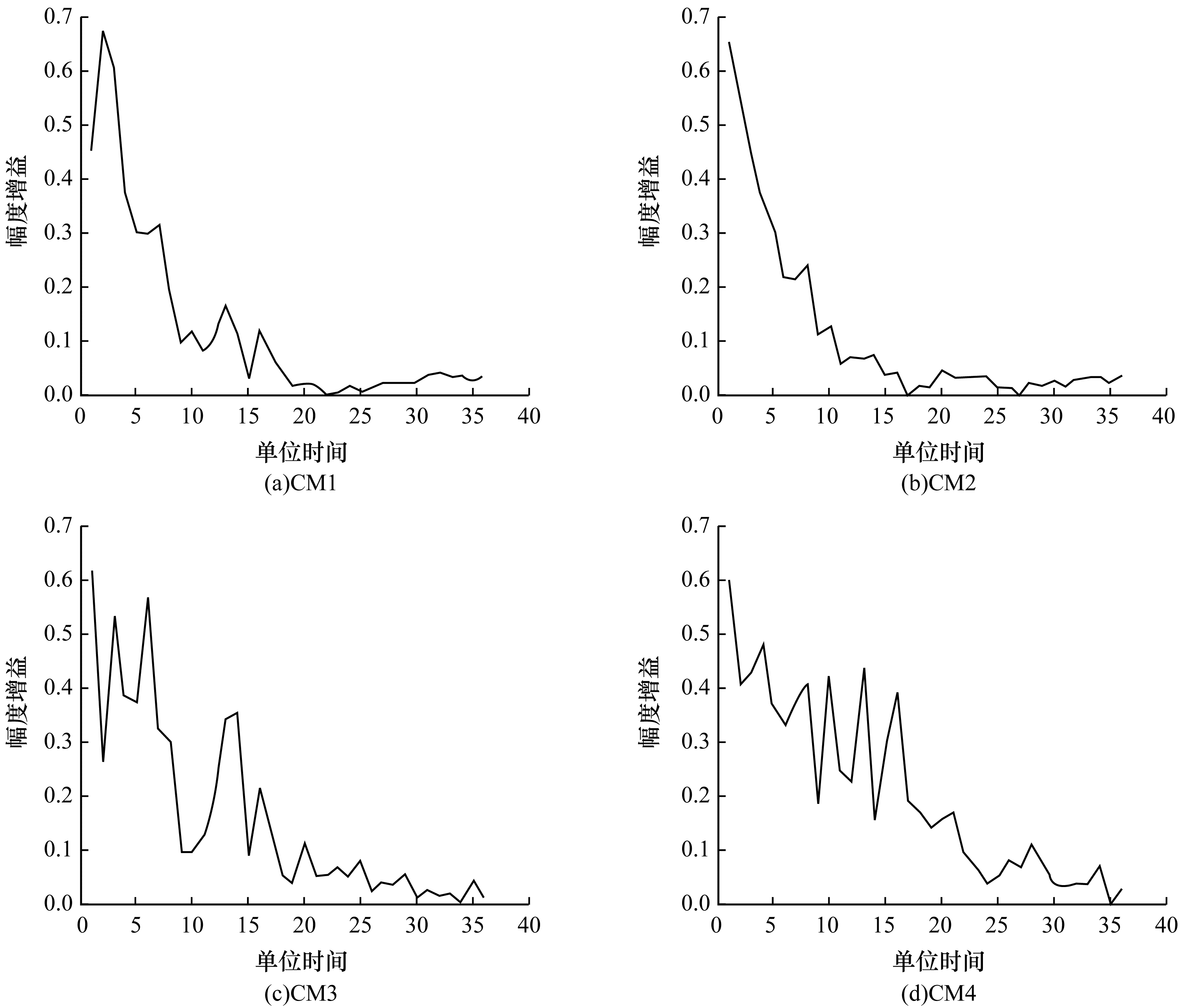

对频率响应的估计结果做IFFT变换后得到4种信道环境下的冲激响应，分别如图 4所示。

STFT将一维的h_LS转换为二维时频图，这有利于信道环境的识别。离散的STFT表达式为：

$ S=\sum\limits_{m=-\infty }^{\infty }{{{h}_{\text{LS}}}}\left( m \right)w(m-n){{\text{e}}^{-\text{j}\omega m}} $

(4)

其中，w（m-n）表示窗函数，n表示窗长。在时域用窗函数将h_LS截取为多段，对每一段做傅里叶变换，求出各段的频域特性，从而求出h_LS的时频特性。为克服窗与窗内数据的关联性，相邻两窗部分重叠，仿真中重叠大小参数为Noverlap。

Hamming窗能够有效减小频谱泄露问题，本文选取Hamming窗函数，如式（5）所示：

$ w\left(k\right)=0.54-0.46\mathrm{c}\mathrm{o}\mathrm{s}\left(2\mathrm{\pi }\frac{k}{n-1}\right) $

(5)

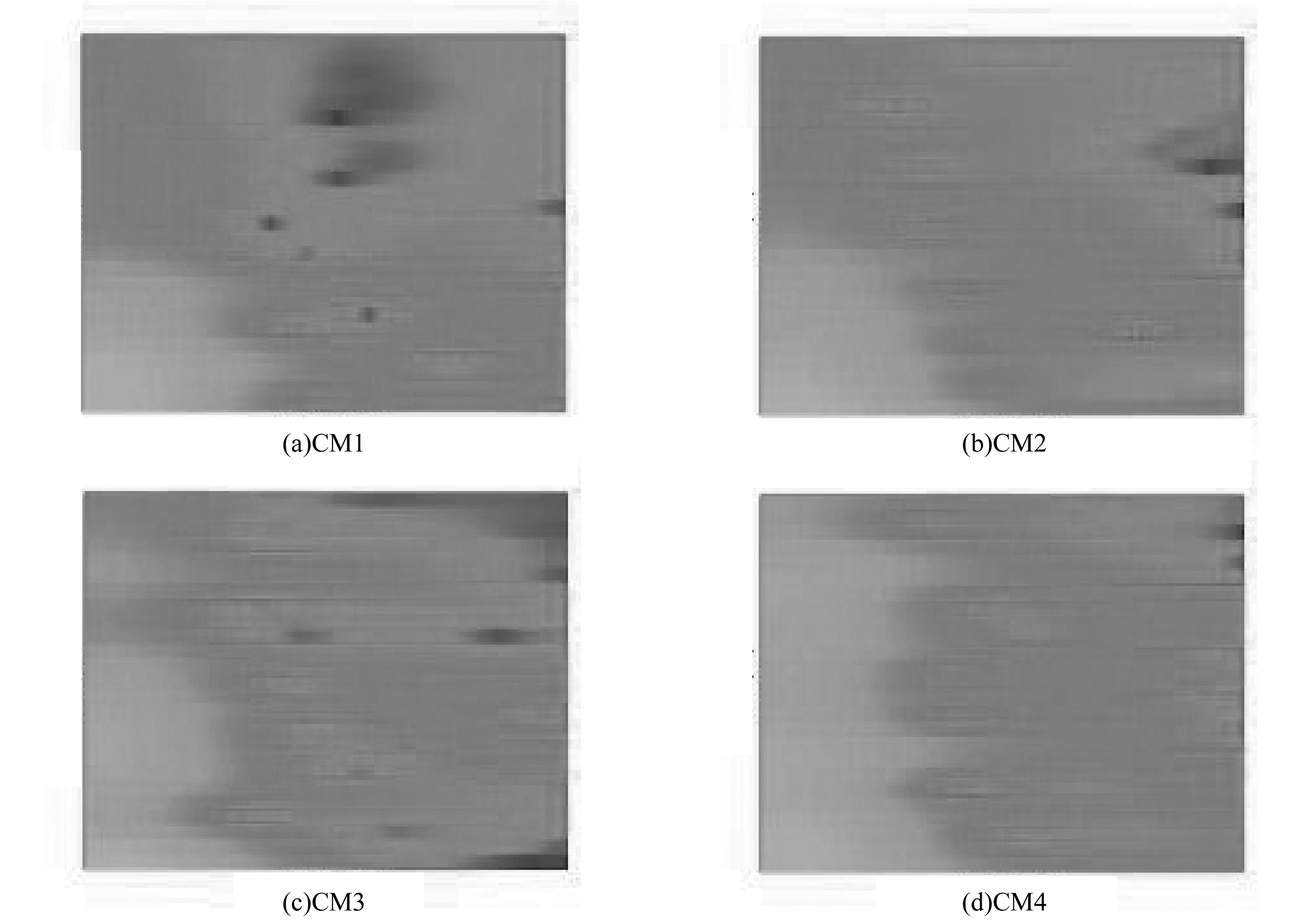

其中，0≤k≤n-1。经STFT处理所得不同信道下h_LS时频图如图 5所示。

在STFT处理过程中，不同的窗长n以及参数Noverlap会使图像的分辨率发生改变，导致图像特征有所差异。本文在多次仿真测试基础上，选择长度n为8的Hamming窗，将参数Noverlap设置为7。

在OFDM方案的UWB系统中，不同的比特信噪比（EbN0）下信道估计的准确性也会随之浮动。仿真在最高效的STFT参数下基于不同的EbN0值进行。

4 仿真与结果分析

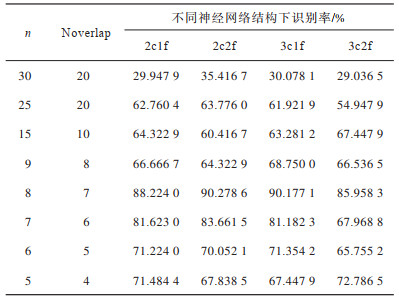

在不同的STFT参数下，使用不同结构卷积神经网络的识别率如表 2所示。该部分测试中EbN0为30 dB。数据显示，基于线性变换的参数n和Noverlap，相同结构神经网络下的信道识别率呈非线性变化。使用不同的窗长n和Noverlap会使STFT的结果具有不同的时域解析度及频域解析度，两者相互冲突，无法同时获得高解析度。使用短窗STFT则时间分辨率高，使用长窗则频率分辨率高。原始数据被窗函数分割后，窗口两端位置的信息就会减少，Noverlap的存在改善了这种边缘效应。在相同的窗长n下，重叠度越高，则STFT的时频分析图像越平滑，结果越准确。

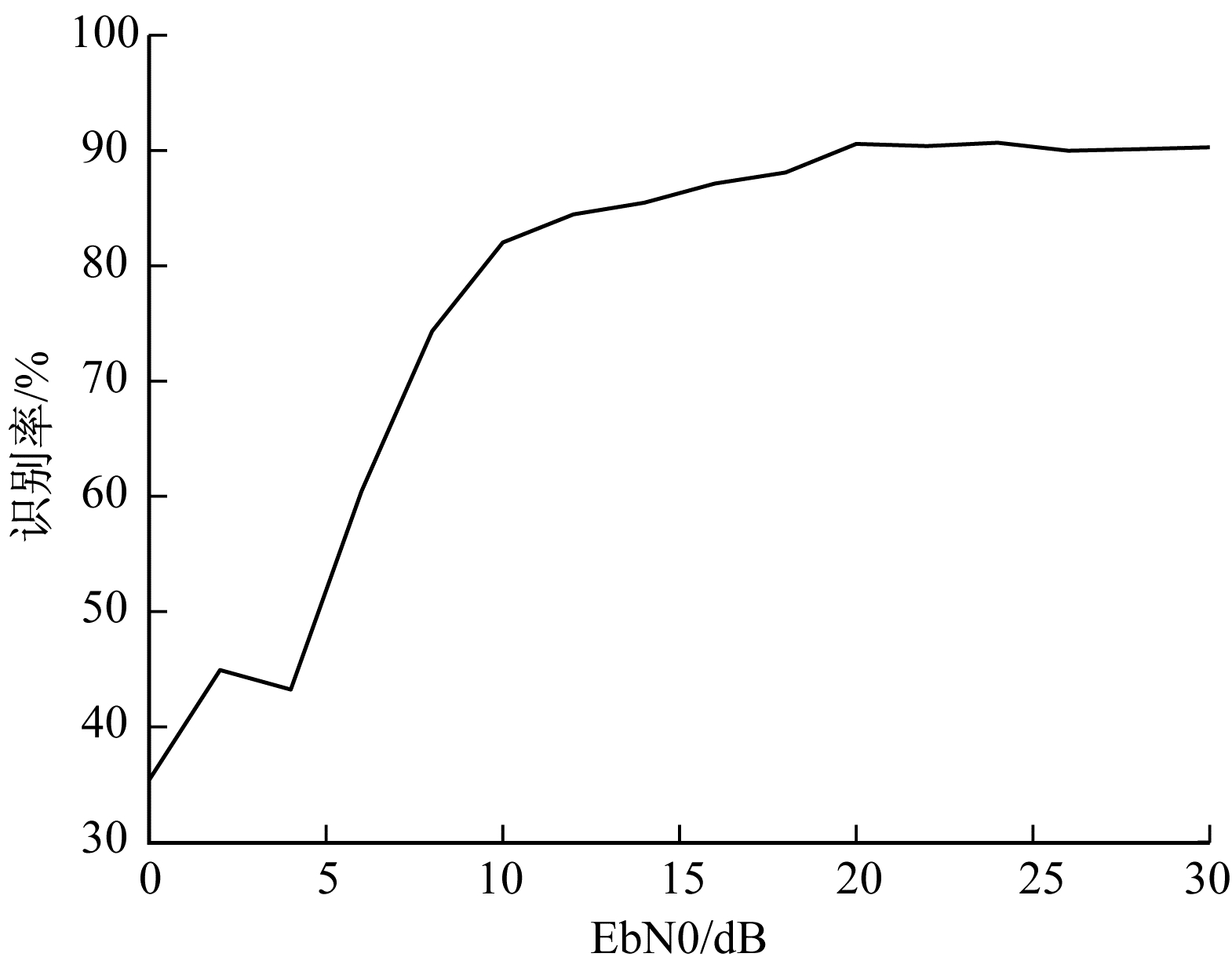

根据表 2所示数据，选取结果最优值为：n=8，Noverlap=7，使用两个卷积层两个全连接层的神经网络进行仿真。在不同EbN0下的识别率如图 6所示。从中可以看出，随着EbN0值的增大，本文方法对信道环境的识别率稳定上升，在EbN0值为20 dB左右趋于稳定，此时识别率为90.572 9%。

根据参考文献[21]提取以下信道特征参数：

1）平均附加时延。此项参数即信道冲激响应功率延迟分布的一阶矩，表达式如下：

$ {{\tau }_{\text{m}}}=\frac{\sum\limits_{n-1}^{N}{{{\tau }_{n}}}{{\left| {{\alpha }_{n}} \right|}^{2}}}{G} $

(6)

其中：G表示信道总能量；α_n表示幅度增益；τ_n表示附加时延。

2）均方根时延扩展。此项参数与平均附加时延的本质相似，其由平均附加时延的标准差所计算得出，表达式如下：

$ {{\tau }_{\text{rms}}}=\sqrt{\frac{\sum\limits_{n-1}^{N}{{{\tau }_{n}}}\left| {{\alpha }_{n}} \right|}{G}-{{\left( \frac{\sum\limits_{n-1}^{N}{{{\tau }_{n}}}{{\left| {{\alpha }_{n}} \right|}^{2}}}{G} \right)}^{2}}} $

(7)

3）幅度高于峰值50%的径的数量。此项参数反映了信道多径的分布情况，表达式如下：

$ {{N}_{1}}=\sum\limits_{n}{\text{s}}\text{gn}\left( \left| r\left( n \right) \right|>0.5\times {{h}_{\text{max}}} \right) $

(8)

其中，h_max表示冲激响应最大幅度。

4）占据信道85%能量的径的数量表达式如下，该参数同样表征了信道中多径的分布情况。

$ {N}_{2}={I}_{\mathrm{i}\mathrm{n}\mathrm{d}\mathrm{e}\mathrm{x}}\left(\mathrm{m}\mathrm{i}\mathrm{n}\left({E}_{\mathrm{c}\mathrm{e}}\left(n\right)>85\mathrm{\%}{E}_{\mathrm{r}}\right)\right) $

(9)

其中，E_ce（n）表示累积能量分布。

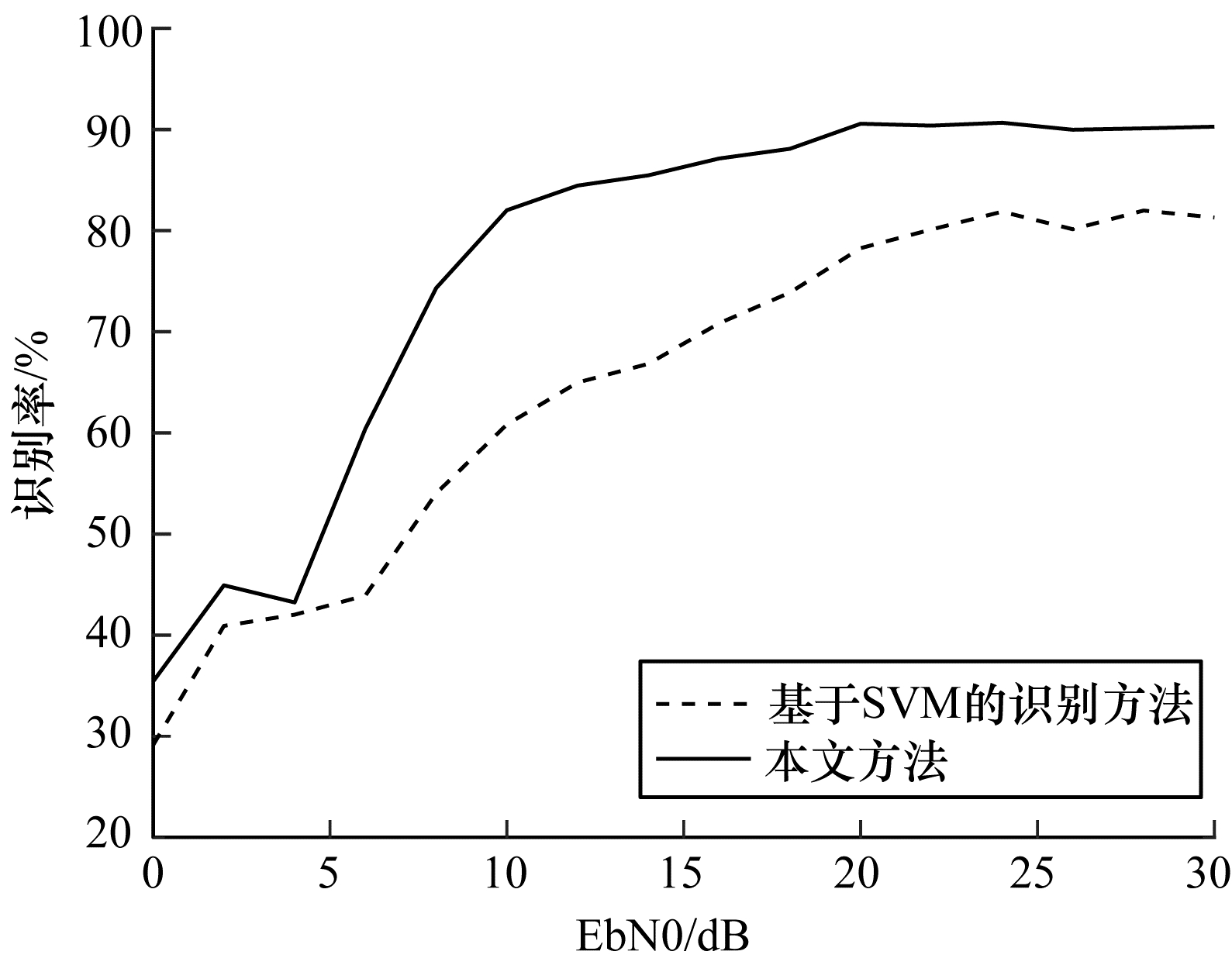

使用较为传统的信道识别方式，基于信道特征参数，利用支持向量机对信道环境进行识别，识别结果与本文方法识别结果的对比如图 7所示。可以看出，在加入噪声的多带OFDM超宽带信道识别问题中，CNN的识别能力同样优于SVM的识别能力，通过横向对比，进一步验证了本文方法的有效性。

5 结束语

本文提出一种基于CNN的LOS/NLOS信道环境识别方法。对信道脉冲响应图像做短时傅里叶变换处理后，作为CNN的输入进行模型训练，把信道识别问题转化为图像识别问题。针对4种室内UWB信道环境，在OFDM方案的UWB系统下进行仿真，结果表明，随着EbN0的增加，该方法的识别率逐渐提高，在EbN0为20 dB左右趋于稳定，识别率达到90.572 9%。与传统识别方法的比较结果也验证了该方法的有效性和优越性。后续将进一步验证本文方法对于其他类型无线通信链路的实用性，同时不仅局限于加入高斯白噪声，而将考虑加入干扰等非理想因素，设计用于OFDM超宽带信道识别的神经网络。
