0 概述

随着遥感技术的飞速发展，高分辨率遥感影像为地表地物分析提供了更庞大的信息量。道路信息作为典型的地物要素，在城市规划、数字地图、构建实时地理信息系统等方面具有广泛的应用价值。通过人工方式对遥感影像进行标注，需要耗费大量的人力和物力^[1-2]，而传统的道路提取算法通过捕获道路的颜色、纹理和边界等^[3-5]信息，再利用阈值或机器学习分类器^[6]等进行分类，但该类算法仅在有限的应用场合下发挥积极作用。因此，如何利用大量的高分辨率遥感影像完整且准确地提取道路信息，成为该领域的研究热点。

深度学习（Deep Learning，DL）作为人工智能领域的新兴技术，能够通过其深度多层次的结构来分析和处理数据，在道路提取领域得到了快速发展和广泛应用。文献[7-9]利用深度卷积神经网络（Convolutional Netural Network，CNN）^[10]对马萨诸塞州道路和建筑物的标注和分割进行了大量研究。相比传统CNN，全卷积网络（Fully Convolutional Network，FCN）^[11]将全连接层替换为卷积层，通过仅一次正向传播就能完成整个图像的语义分割，从而大幅提高了效率。ZHONG等^[12]将FCN应用于道路提取任务中，并在结构化输出中探索道路提取的二维空间相关性。如U-Net^[13]和SegNet^[14]的编码器-解码器（Encoder-Decoder）网络通过连接不同级别的特征图，解决FCN在分割细节方面表现不佳的问题，且具有易改造性强、训练速度快、提取精度高等优点。MOSINSKA等^[15]在U-Net的基础上提出深度学习分割框架，并通过预训练的VGG19 ^[16]来捕获线性结构的高阶拓扑特征，减少出现断裂或空洞现象。PANBOONYUEN等^[17]利用SegNet的网络结构和指数线性单元（Exponential Linear Unit，ELU）激活单元，通过有效的数据扩增，进一步提升道路提取的完整度。QIN等^[18]针对提取边界质量差的问题，构建由两个编码器-解码器模型组成的分割框架，分别负责显著性预测和特征优化，能够用准确且清晰的边界预测其结构，在局部的细节分割效果更加优异。但遥感影像中各种信息复杂多样，且道路区域所占比例较低，通过显著性预测进行道路提取质量较差。尽管已经提出许多基于深度学习的道路提取方法，但现有方法大多采用交叉熵作为损失函数^{[11-14, 17]}，往往会错过精细的道路结构或在其边界存在大量模棱两可的预测。

为进一步提高道路提取质量，本文设计了基于编码器-解码器道路网络（Encoder-Decoder Road Network，EDRNet）的道路提取方法。采用编码器-解码器的网络结构，结合残差网络和跳跃连接，构建EDR1道路提取模型。为保留道路主体结构以及进一步精细目标边界，EDR2模型利用已提取到的道路拓扑特征，增加侧向输出融合浅层空间信息与深层语义信息。在此基础上，引入混合损失函数，对模型进行监督训练，分别提高道路提取的完整度与精确度。

1 EDRNet模型

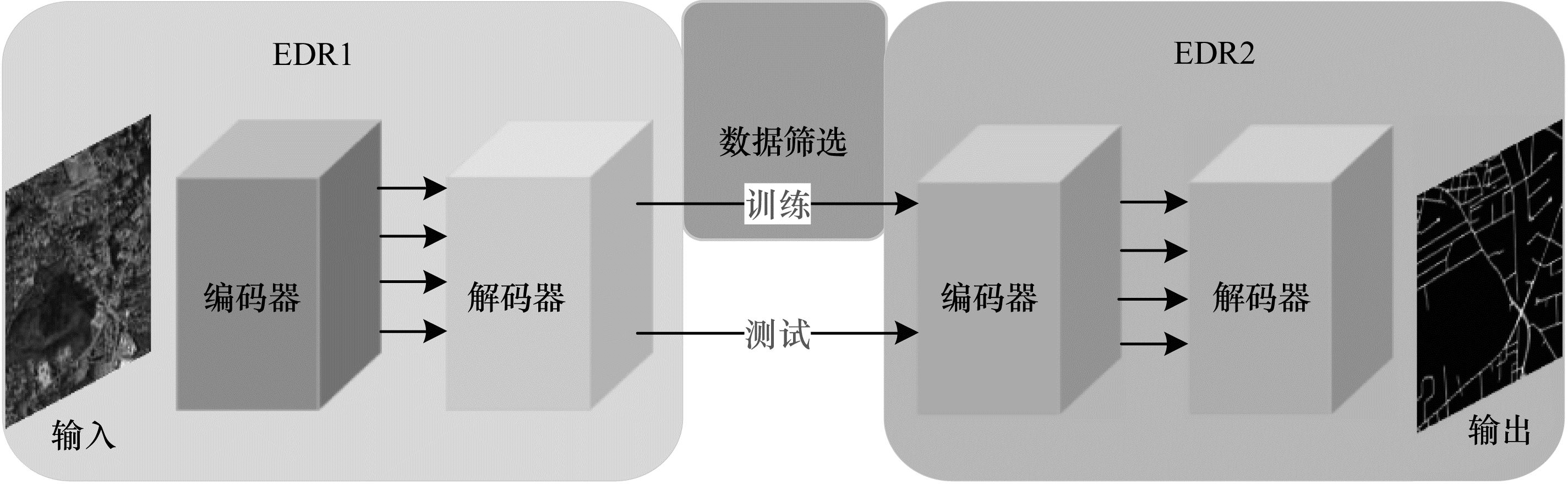

本文提出的EDRNet道路提取模型由EDR1道路提取模型和EDR2优化模型构成，其提取流程如图 1所示。在EDRNet模型的训练过程中，先对EDR1模型进行训练，训练完成后对原训练数据和验证数据进行预测。筛选数据制作EDR2模型所需的数据集，并利用新数据集训练EDR2模型。测试图像则通过EDR1模型预测道路区域，利用EDR2模型优化道路整体轮廓，得到最终道路提取结果。

1.1 EDR1模型提取 1.1.1 ResNet编码器

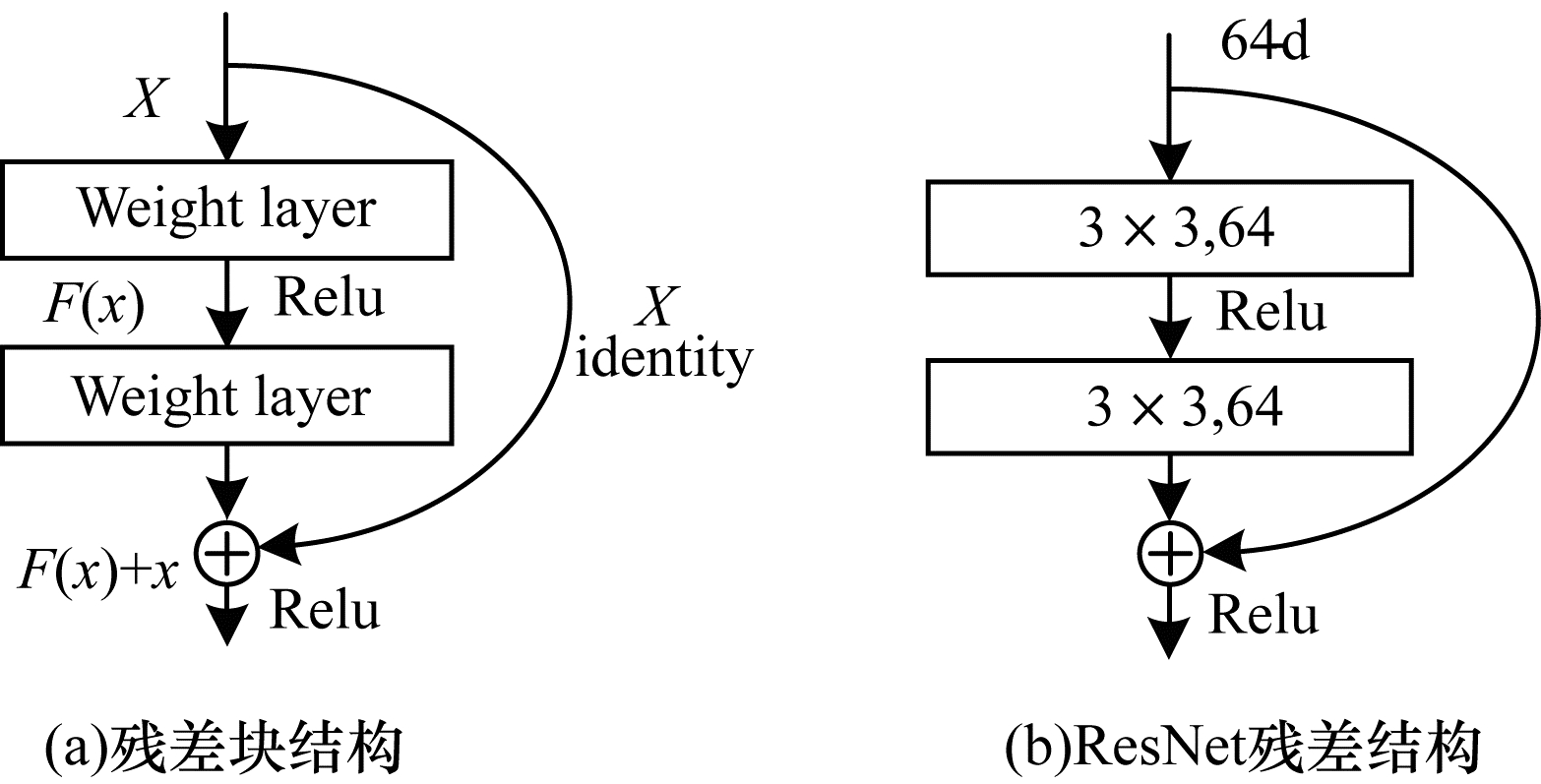

在编码器-解码器的网络结构中，编码器对输入影像进行多阶段的卷积和池化操作，从抽象的高维特征图中捕捉影像的上下文信息；与之相对应的解码器则利用反卷积进行相同次数的上采样，生成相应尺寸的特征图，对影像中道路目标区域进行精准定位。编码器对道路的细节特征进行提取，但小面积、线形且呈网状分布的道路结构细节信息丰富且提取困难。简单的加深网络易导致梯度分散或梯度爆炸，深层的网络权重参数过多，在训练集较小的情况下，训练过深的特征提取网络容易过拟合。文献[19]通过构建残差神经网络（Residual Neural Network，ResNet）解决了退化问题，能够保护信息的完整性并简化训练难度，其性能优于VGG网络。ResNet网络结构如图 2所示，主要由残差块组成。

在图 2（a）中，$ x $为残差块输入，经过第一次激活函数后输出为$ F\left(x\right) $，如式（1）所示：

$ F={W}_{2}\sigma \left({W}_{1}x\right) $

(1)

其中：$ \sigma $为Relu非线性函数；$ {W}_{1} $与$ {W}_{2} $分别为各层的权值。残差块将$ F\left(x, \left\{{W}_{i}\right\}\right) $与输入$ x $相加，得到最终的输出y，如式（2）所示：

$ y=F\left(x, \left\{{W}_{i}\right\}\right)+x $

(2)

基于以上研究，EDR1模型采用图 2（b）中的残差模块加深网络，构建ResNet-34残差网络编码器。该编码器能提取更丰富的道路特征，保留细节信息并减少网络训练时间。

1.1.2 EDR1模型设计

U-Net网络由捕获上下文的编码器、对称的解码器和跳跃连接组成。其中丰富的跳跃连接允许信息直接从低级到高级特征映射流动，能同时获取高等级的全局信息和低等级的细节信息，无需进行替换，进一步提高了定位精确度并加快收敛速度^[20]。

EDR1模型是基于残差网络构建的特征编码器，并借鉴U-Net网络跳跃连接设计道路提取模型。该模型包含4个编码器块和4个解码器块，将ResNet-34的4个卷积块作为其编码器部分，通过跳跃连接分别与相应的解码器块相连。该网络设计充分利用ResNet-34的特征提取能力、编码器-解码器结构和跳跃连接的优势，不仅能够获取更加丰富的道路特征信息，而且更容易训练，大幅提升了模型的训练速度。

1.2 EDR2模型优化

道路提取结果的优化与普通提取任务有明显区别。首先道路轮廓优化与已提取的道路区域具有明显的相关性，且需优化区域占比小、背景单一，特征提取难度较低，过于复杂的模型易陷入过拟合。其次为保留道路主体结构，需要充分利用多尺度、多层次的特征，获取从低层次到高层次的道路结构信息。最后为引导模型学习正确的道路信息、优化道路提取结果，需要对优化结果进行深度监控。

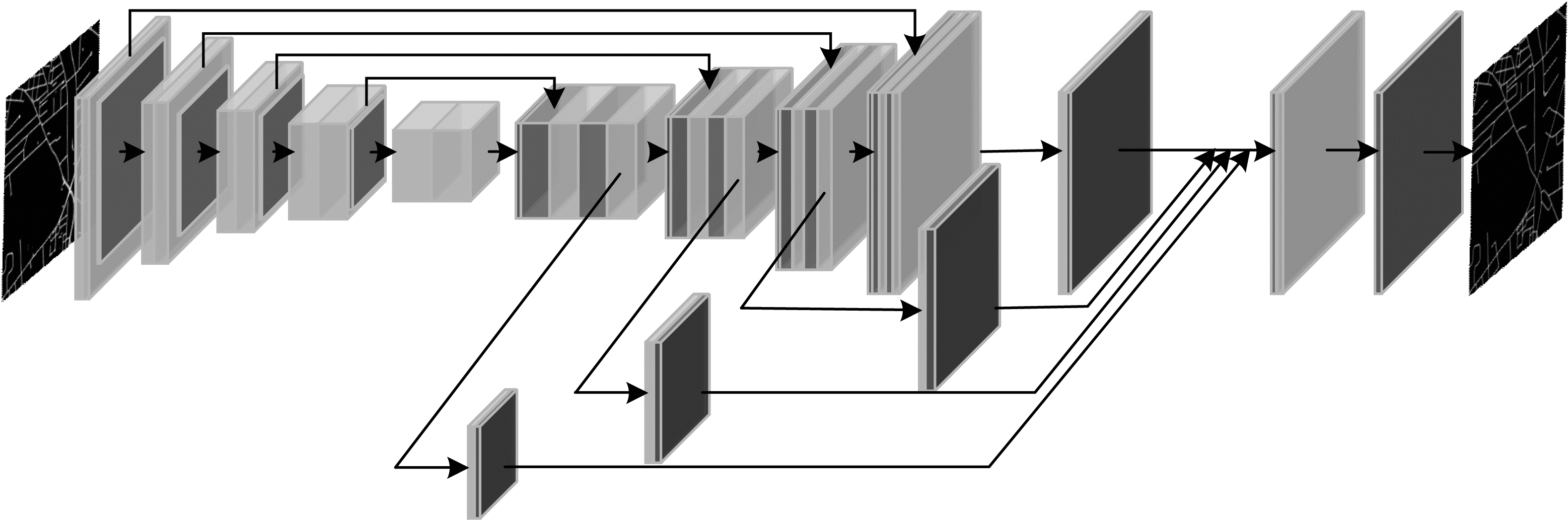

因此，为充分利用EDR1模型的提取结果，保留已提取到的道路主体结构，同时消除道路边缘的噪声干扰，EDR2模型设计主要是：1）在编码器部分放弃较EDR1模型中复杂的Res模块，采用原U-Net网络的特征编码器；2）在每个解码器块增加侧向输出，每个解码器的最后都使用卷积核大小为1×1，窗口滑动步距为1的卷积层，降低特征图的维度为1；由于不同解码器块上降维后的特征图大小不一致，分别通过反卷积（deconvolutional）的方式，将其恢复至原始影像尺寸；3）不同于EDR1模型仅利用最后一层预测道路，EDR2模型对所有解码块的采样特征图进行融合，经过3×3卷积和1×1卷积，输出单通道的优化结果。EDR2模型结构如图 3所示。

1.3 损失函数

道路提取是区分道路及背景的二分类问题，采用二分类交叉熵损失函数^[21]对深度学习模型进行训练，如式（3）所示：

$ L=-\frac{1}{n}\sum \limits_{i}^{n}\left({y}_{i} \ \mathrm{l}\mathrm{b} \ {a}_{i}+\left(1-{y}_{i}\right) \ \mathrm{l}\mathrm{b} \ \left(1-{a}_{i}\right)\right) $

(3)

其中：$ n $为像素个数；$ {y}_{i} $为第i个像素的标签真实值，该值为0时代表该像素属于背景区域，为1则代表该像素属于道路区域；$ {a}_{i} $为第i个像素的预测值，其值为0~1，$ {a}_{i} $值越高则属于道路的概率越大。由式（3）中$ L $的定义可知，交叉熵损失没有考虑精细的道路结构，对不同像素的损失分配了相同的权重，因此交叉熵损失不适合分割小面积、线性结构的道路区域。

本文提出的EDRNet道路提取模型中，EDR1模型进行道路提取，EDR2模型基于EDR1模型的提取结果进行优化。若EDR1模型提取结果召回率较低，则道路结构缺损严重。EDR2模型能够有效利用道路结构信息的不足，影响优化结果。因此，EDR1模型得到道路结构较为完整的提取结果，并通过EDR2模型保留道路结构并消除噪声影响。

在对模型改进的基础上，根据各模型特点，本文利用Tversky系数^[22]和Focal损失函数^[23]，构建EDR1损失函数$ {L}_{1} $和EDR2模型损失函数$ {L}_{2} $。利用$ {L}_{1} $损失函数提升道路提取的完整度，利用$ {L}_{2} $损失函数进一步优化整体提取结果。

1.3.1 EDR1损失函数$ {L}_{1} $

Tversky系数是Dice系数和Jaccard系数的一种广义系数，其定义如式（4）所示：

$ T\left(A, B\right)=\frac{|A\bigcap B|}{\left|A\bigcap B\right|+\alpha \left|A-B\right|+\beta |B-A|} $

(4)

其中：A为预测值；B为真实标签；$ \alpha $和$ \beta $为0~1的系数。由式（4）可知，设置$ \alpha =\beta =0.5 $时，Tversky系数为Dice系数；设置$ \alpha =\beta =1 $时，为Jaccard系数。其中|A-B|代表FP（标签为负，预测为正），而|B-A|代表FN（标签为正，预测为负）。因此，在EDR1模型的训练过程中，利用Tversky系数作为损失函数，通过调整α和β值，能够调节提取结果中精确度与召回率所占权重。根据遥感影像道路提取二分类的特点，EDR1损失函数$ {L}_{1} $如式（5）所示：

$ {L}_{1}=1-T\left(\alpha , \beta \right)=1-\\ \frac{\sum \limits_{i=1}^{n}{a}_{i}{y}_{i}+\varepsilon }{\sum \limits_{i=1}^{n}{a}_{i}{y}_{i}+\alpha \sum \limits_{i=1}^{n}(1-{a}_{i}){y}_{i}+\beta \sum \limits_{i=1}^{n}{a}_{i}(1-{y}_{i})+\varepsilon } $

(5)

其中：$ \varepsilon $为固定值。本文设计了特征提取能力更强的EDR1模型，并利用$ {L}_{1} $损失函数对其进行训练。通过调节$ {L}_{1} $损失函数的相关参数，使模型在训练过程中能获取完整的道路结构，得到召回率较高但精确度较低的提取结果。更完整的道路提取结果有利于EDR2模型的优化。

1.3.2 EDR2损失函数$ {L}_{2} $

由于EDR2模型的输入是EDR1的预测结果，其中绝大部分都是背景，而在整张遥感影像中道路所占比例较低，且能优化道路轮廓或噪声信息部分所占比例更低。若利用交叉熵损失函数训练EDR2模型，很难从中学习到有用信息。而Focal损失函数利用$ \gamma $权重减少了易分类样本的损失，更关注于错分的样本，并通过增加$ \theta $权重来平衡正负样本比例不均的问题，更适应于道路提取结果的优化。其定义如式（6）所示：

$ {L}_{\mathrm{F}}=-\frac{1}{n}\sum \limits_{i=1}^{n}(\theta {y}_{i}(1-{a}_{i}{)}^{\mathrm{\gamma }} \ \mathrm{l}\mathrm{b} \ {a}_{i}+(1-\theta \left)\right(1-{y}_{i}\left){{a}_{i}}^{\gamma } \ \mathrm{l}\mathrm{b} \ \mathrm{ }\right(1-{a}_{i}\left)\right) $

(6)

其中：$ \theta $为0~1的系数；$ \gamma $为大于0的权重系数。$ {L}_{\mathrm{F}} $损失函数能逐渐降低背景及主体道路结构的权重，专注于道路边缘及离散斑点等需要优化的部分，有效提升EDR2模型的优化能力。而通过改变$ {L}_{1} $损失函数相关系数，也能够增加精确度所占权重，利于提升EDR2模型的优化能力。因此，设计EDR2模型的损失函数$ {L}_{2} $由$ {L}_{1} $和$ {L}_{\mathrm{F}} $构成，如式（7）所示：

$ {L}_{2}=\varphi {L}_{1}+\omega {L}_{\mathrm{F}} $

(7)

其中：$ \varphi $和$ \omega $的值为0~1的系数，能调节各损失函数所占权重。通过调节$ {L}_{1} $和$ {\mathrm{L}}_{\mathrm{F}} $损失函数所占权重，在EDR2模型训练过程中减少已提取的道路主体结构与背景的损失，专注于优化道路提取结果。

2 实验分析

为验证算法对遥感影像道路提取的有效性，使用EDR1和EDR2数据集对网络进行训练、测试与验证。实验基于Tensorflow深度学习框架设计，运行环境为CPU Inter Core i7-8700 4.6 GHz，GPU NVIDIA Tesla P100 16 GB。

2.1 实验数据

采用马萨诸塞州道路数据集作为实验数据。该数据集为美国马萨诸塞州的卫星影像，共涵盖1 171张3通道影像和对应分割标签。影像空间分辨率为1 m，尺寸为1 500像素×1 500像素。分割标签为二值化图像，道路像素值为1，背景像素值为0。在EDRNet提取方法中共需要2个数据集，分别为EDR1数据集和EDR2数据集，其中EDR1数据集由马萨诸塞州道路中获得，EDR2数据集在实验中通过EDR1模型得到。

2.1.1 EDR1数据

由于构建的EDR1网络输入影像尺寸为128像素×128像素，为了避免归一化带来的影响，首先将马萨诸塞州道路每张影像及标签裁剪成121张尺寸为128像素×128像素的图像，裁剪后的图像没有重叠区域，并采用多种方法数据集进行增强。然后通过人工筛选方式去除数据集中不对应的影像和标签，共获取12 003张影像与标签。最后将道路数据集按7∶2∶1划分为训练集、测试集和验证集。

2.1.2 EDR2数据

利用训练完成的EDR1模型对EDR1数据的训练集和验证集进行预测，经过数据筛选，剔除部分提取完整度较差的影像，并将其提取结果和对应的标签裁剪为128像素×128像素尺寸的图像，符合要求的训练集和验证集及其相对应的标签制成EDR2数据集。EDR2部分数据如图 4所示。

2.1.3 数据扩增

深度学习是一种数据驱动技术，充足的数据量是训练深度网络的基础，但目前标准的遥感影像道路数据还不能满足需求。在数据不足的情况下，通过对影像进行旋转和变换来扩充训练数据容量。本文借鉴文献[24]中数据扩增的方法，在其基础上增加两种映射方式。对原始影像及标签随机进行旋转或水平、垂直的镜像映射，将训练数据量扩充为原来的8倍，基本能满足EDRNet网络训练的需求。数据扩增结果如图 5所示。

2.2 实验参数

在模型的训练过程中，根据实际情况，设置迭代批量batch_size为2，动量参数Momentum为0.9，配置基础学习率在前20 000次迭代中为$ {10}^{-6} $，随后迭代逐步降为$ 5\times {10}^{-7} $。EDR1模型训练过程中，$ {L}_{1} $损失函数相关系数设置为$ \alpha =0.7 $，$ \beta =0.3 $；EDR2模型训练时，$ {L}_{2} $损失函数中相关系数分别为$ \alpha =0.5 $，$ \beta =0.5 $，$ \gamma =2 $，$ \theta =0.25 $。

2.3 评价指标

为实现对遥感影像道路提取方法的客观评价，道路提取结果采用语义分割常用的评价方法，即精确率（P），召回率（R）和F1-score等。其定义分别为式（8）~式（10）所示：

$ P=\frac{{T}_{\mathrm{P}}}{{T}_{\mathrm{P}}+{F}_{\mathrm{P}}} $

(8)

$ R=\frac{{T}_{\mathrm{P}}}{{T}_{\mathrm{P}}+{F}_{\mathrm{N}}} $

(9)

$ \mathrm{F}1=\frac{2\times P\times R}{P+R}=\frac{2{T}_{\mathrm{P}}}{2{T}_{\mathrm{P}}+{F}_{\mathrm{N}}+{F}_{\mathrm{P}}} $

(10)

其中：T_P（true-positive）代表标签为正，预测也为正；F_P（false-positive）代表标签为负，预测为正；F_N（false-negative）代表标签为正，预测为负。

2.4 实验结果与分析

为验证本文所提出方法的有效性，选取了特征提取能力较强、道路网结构提取比较完整的模型进行对比实验。分别将U-Net模型、文献[17, 19]模型、EDR1模型和EDR1（$ {L}_{1} $）模型，在马萨诸塞州道路数据集下进行验证测试，提取结果如表 1所示。

从表 1可以看出，U-Net虽然可用于遥感影像道路目标的分割，但测试精确率较差，影响整体的测试结果，其模型结构设计并不能完全适应复杂的遥感影像道路提取任务。文献[17]在U-Net基础上，利用预训练的VGG19来捕获线性结构的高阶拓扑特征，F1-score提高了约7个百分点；但在训练过程中将所有提取结果未加筛选进行训练，导致模型保留了部分类似道路区域的特征，其结果中存在一些被误检测为道路的区域。文献[19]中的ELU-SegNet-R采用更先进的网络结构和激活函数，召回率、F1-score分别为84.7%和81.2%，但其直接利用了适合于街景分割的SegNet基本架构，设计损失函数时没有考虑道路边缘噪声影响，因而限制其提取道路网络的性能。本文基于U-Net改进的EDR1模型，将原编码部分替换为特征提取能力更强的Res模块，提高了对道路目标特征的提取能力，相比原始U-Net的召回率提升了约11个百分点。利用$ {L}_{1} $损失函数进行训练的EDR1模型，在此基础上进一步提升了道路提取的完整度，其召回率值达到了93.1%，绝大多数的目标道路区域能够被提取到。由于侧重提升对道路目标特征信息提取，其精确率与F1-score指标略低。不同模型提取结果如图 6所示。

从图 6可以看出，相比U-Net、文献[17, 19]模型，EDR1模型提取到了更多的道路目标区域，但仍存在部分道路中断以及未检测到的情况，不利于EDR2模型进行优化。相比其他模型，利用$ {L}_{1} $损失函数进行训练的EDR1模型，道路提取完整程度高，但同时道路边缘及背景也存在部分噪声干扰等问题，影响整体的提取效果。

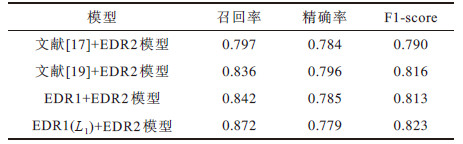

为验证本文所提EDR2模型的改进效果，分别选取对特征提取能力强、道路网结构提取完整的模型U-Net、文献[17, 19]模型、EDR1模型和EDR1（L₁）模型，并结合EDR2模型进行验证测试，实验结果如表 2所示。

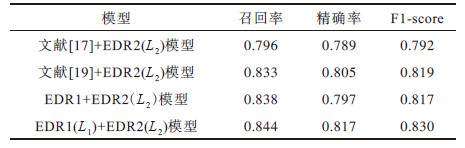

从表 2可以看出，利用EDR2模型对上述方法进行优化的结果中，精确率指标分别提升了1.0、1.6、2.9和8.6个百分点，而召回率仅下降了0.8、1.1、1.9和5.9个百分点，最终在指标F1-score有所提升。通过调节$ {L}_{1} $损失函数的相关参数，EDR1模型在训练过程中更关注获取完整的道路结构，得到一个召回率较高但精确率较低的提取结果。实验对比表明，召回率较高的提取结果经过EDR2模型改进优化，最终道路提取结果能更好地实现召回率和精确率均衡。利用$ {L}_{1} $损失函数进行训练的EDR1模型，经过EDR2模型优化后精确度和F1-score指标提升效果显著，但其精确率和召回率相差较大，仍存在一定的优化空间。因此，为了使EDR2模型获得更充足的道路结构信息，本文设计了特征提取能力更强的EDR1模型，并利用$ {L}_{1} $损失函数对其进行训练。EDR2（$ {L}_{2} $）模型的优化结果如表 3所示。

从表 3可以看出，利用EDR2模型+$ {L}_{2} $损失函数对上述方法的提取结果进行优化后，召回率降低幅度较低，而精确率得到了有效提升，召回率和精确度之间的差也进一步缩小。在实验结果中，EDR1（L₁）+EDR2（L₂）与其他原始或改进后方法的结果相比，其精确率、召回率以及F1-score都取得更加优异的表现，尤其是精确率提升方面。各模型优化结果如图 7所示。从图 7可以看出，经过EDR2模型+$ {L}_{2} $损失函数的优化，文献[17, 19]模型的提取结果，在保留主体道路结构的同时提升了其精确率，能够消除部分噪声的影响；但由于上述网络的特征提取能力较弱，部分道路未被提取到，通过EDR2模型进行优化提升的空间有限，限制其最终提取完整度的表现。EDR2模型+L₂损失函数对EDR1模型的优化结果较明显，但仅通过改进模型结构，仍然有部分道路未被有效提取，影响了整体的优化效果。而本文方法通过优化EDR1模型+$ {L}_{1} $损失函数的道路提取结果，能够较完整保留道路主体结构，同时消除大部分毛刺或离散斑点的噪声干扰。最终提取结果与标签图像达到更高的相似度，整体道路提取结果更优异。

3 结束语

本文提出基于EDRNet模型的遥感影像道路提取方法。EDR1模型通过替换性能更优异的残差模块，提取完整的目标道路区域。在特征解码阶段，EDR2模型对多层次、多尺度的道路结构特征进行融合。在此基础上，利用混合损失函数和数据增强的方法，提升各模型特性。实验结果表明，EDRNet道路提取方法的各项性能指标表现优异，能够从复杂的遥感影像中获得完整且准确的路网结构。下一步工作是扩大EDRNet方法的适用范围，使其能更广泛地应用在建筑物、河流和车辆等影像提取任务中。
