2022, Vol. 48
2. 武汉科技大学 大数据科学与工程研究院, 武汉 430065;
3. 智能信息处理与实时工业系统湖北省重点实验室, 武汉 430065;
4. 富媒体数字出版内容组织与知识服务重点实验室, 武汉 430065
2. Big Data Science and Engineering Research Institute, Wuhan University of Science and Technology, Wuhan 430065, China;
3. Hubei Province Key Laboratory of Intelligent Information Processing and Real-Time Industrial System, Wuhan 430065, China;
4. Key Laboratory of Content Organization and Knowledge Service of Rich Media Digital Publishing, Wuhan 430065, China
开放科学（资源服务）标志码（OSID）：
近年来，物联网和移动互联网取得快速发展，其中产生了海量的传感器数据以及其他类型的数据，这些数据具有高速、实时、动态的特征，对它们进行分析并推理出其中隐含的知识具有重要的理论和现实意义。将实时数据与知识图谱技术相结合，并以RDF（Resource Description Framework）三元组加时间标注的方式进行表示，可以形成实时语义数据流数据，基于实时语义数据流的RDF流推理逐渐引起研究人员的关注。
目前的语义数据流推理引擎包括集中式和分布式两大类：集中式流推理以CSPARQL（Continuous SPARQL）[1]引擎为代表，使用Esper[2]、Jena[3]和Sesame[4]进行窗口运算以及处理查询；分布式流推理属于新兴领域，目前尚处于研究阶段，主要包括CQELS[5]的分布式版本、基于Storm集群的Katts[6]、基于Spark框架的Strider[7]等。现有的语义数据流引擎虽然能够在一定程度上完成语义推理，但仍存在一些问题，如缺乏对海量数据的适应性、推理性能不佳、推理时延较大等，难以适应当前海量数据场景下人们对推理查询实时性的需求。
随着知识图谱嵌入表示学习的兴起，可以对知识图谱中的实体和关系进行向量表示，将实体相互之间复杂的语义关系转换为向量计算，这种简单的向量计算的方式对提升知识图谱推理效率具有重要意义。然而，现有的知识表示学习模型存在一定不足，如只关注静态图谱嵌入而忽略知识图谱的动态更新，或缺乏推理能力等，导致其无法直接应用于实时动态语义数据流推理任务。
为了使得知识表示学习模型能够适应知识图谱的在线更新，本文建立一种PUKALE（Parallel Universe KALE）模型。针对传递闭包等复杂推理场景，在联合嵌入模型KALE的基础上引入多嵌入空间，提出能够适应复杂推理的嵌入空间生成算法。为了在进行增量更新训练时更合理地选择嵌入空间，提出基于实体关系映射的嵌入空间选择算法。将PUKALE模型嵌入至语义数据流推理引擎CSPARQL-engine中，以实现对实时语义数据流的推理查询。
1 相关工作目前，语义数据流处理平台大多基于SPARQL[8]，首先读取所有的RDF数据并构建所读取数据的完整索引，然后评估SPARQL的推理查询性能。Streaming SPARQL[9]流处理平台基于SPARQL，设计一个扩展用于处理数据流上的窗口查询，允许在数据流上定义基于时间和计数的窗口，但其没有考虑关于数据结构选择和连续执行计算状态共享的性能问题。CSPARQL是SPARQL的一个扩展，其特点是支持连续查询，即在RDF数据流上注册然后连续执行的查询。CQELS支持流式数据以及静态RDF数据，此外，CQELS是一个本地自适应的查询处理器，在本地实现所需的查询运算符，能够提供一个灵活的查询执行框架，在查询执行的过程中，其根据一些启发式规则不断地对操作符进行重新排序，提高了查询执行的延迟和复杂性。EP-SPARQL[10]是一种描述事件处理和流推理的语言，可以翻译成基于Prolog的复杂事件处理框架ETALIS[11]，它可以将基于RDF的数据转化为逻辑事实，然后将EP-SPARQL查询转化为Prolog逻辑规则，但是其转化过程耗时，性能不高。StreamRule[12]结合RSP引擎和Clingo[13]用于流的过滤以及聚合，提升了知识密集场景下的复杂推理能力。结合了Spark和Flink分布式平台的实时语义数据流推理平台BigSR[14]能利用分布式处理来有效降低推理延时，但其对硬件资源要求较高。
BORDES等[15]提出一种知识表示学习模型TransE，其将三元组中实体之间的关系嵌入到低维向量空间中进行计算，由于参数少、易于训练、可扩展性强，使得知识表示在知识图谱领域受到广泛关注。随后，针对TransE出现了一些扩展性模型，如TransH[16]、TransR[17]等，尽管这些模型在TransE模型的基础上做了进一步扩展，但是它们都没有利用逻辑规则。KALE[18]模型在TransE模型的基础上引入逻辑规则，建立三元组与逻辑规则的统一框架，使得模型具备一定的推理能力，可以推理出三元组之间隐藏的知识。然而，KALE模型缺乏对流式增量数据的更新能力，当流式数据中出现新的实体或关系时，KALE模型需要在整个数据集上重新训练，在数据规模较大、更新较频繁的场景下，时间消耗难以被人们接受。TAY等[19]在TransE的基础上进行改进，提出puTransE模型，其通过划分子嵌入空间的方式使得模型具备处理动态知识图谱的能力，然而，该模型不具备推理能力，不能直接应用于数据流推理任务。还有一些动态图嵌入方法[20-22]支持在线学习图节点嵌入，然而这些方法不能被用于动态知识图谱嵌入，因为它们学习的是结构相近的节点的嵌入，而没有考虑边的语义信息。
2 PUKALE模型 2.1 PUKALE框架图 1所示为PUKALE模型框架。模型在初始训练时，会根据训练集三元组的个数和嵌入空间三元组的限定值生成n个嵌入空间，模型在n个嵌入空间中分别训练；当增量更新的三元组到达时，如果增量更新的三元组的实体和关系在已有的嵌入空间中，则对相应的嵌入空间重新训练；若最后一个嵌入空间三元组个数没有达到限定值，则将增量更新的三元组加入当前嵌入空间中重新训练，否则，重新创建一个嵌入空间进行训练。
|
Download:
|

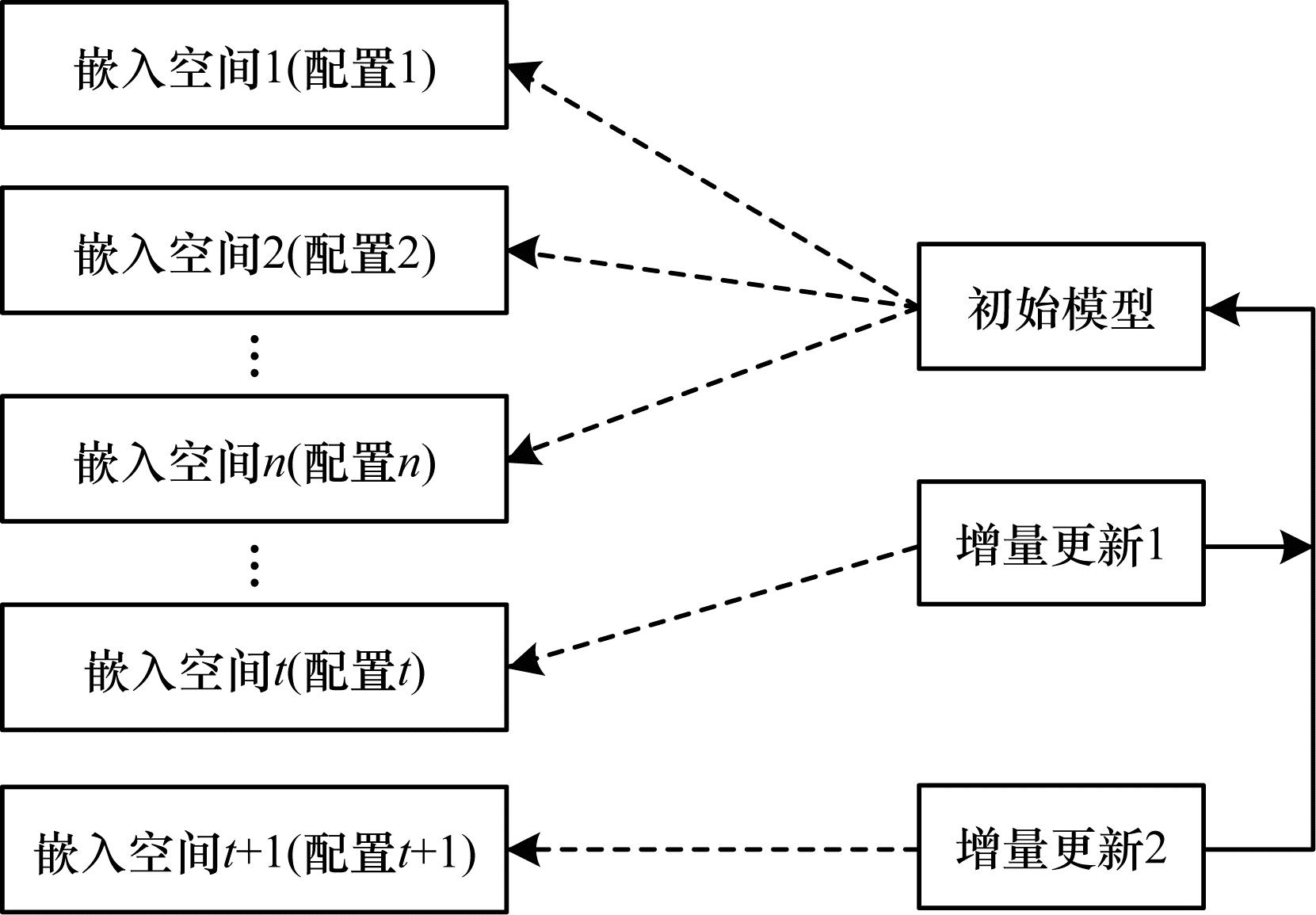

| 图 1 PUKALE模型框架 Fig. 1 PUKALE model framework | |
算法1是PUKALE模型算法的伪代码表示：第1行根据训练集数据生成初始嵌入空间；第2行读取推理规则到模型中；第3行~第19行表示对每个嵌入空间分别进行训练，包括随机生成超参数、随机初始化向量空间等。在训练完成后，会保存每个嵌入空间的实体和关系矩阵。
算法1 PUKALE模型算法
输入 训练集三元组T={（h，r，t）}，实体集合E，关系集合R，嵌入向量维度d，每个嵌入空间的三元组个数限制n，迭代训练次数δ
输出 每个嵌入空间的实体和关系矩阵
1. φ//划分嵌入空间
2. ζ//读取规则集到模型中
3. for φi ∈φ do
4. lr，μ//生成随机超参数
5. Ei，Ri//初始化当前嵌入空间的实体和关系矩阵
6. Ii//根据规则推理新的三元组
7. while（itr < δ）do
8. T//当前嵌入空间训练集数据
9. for（h，r，t）∈T do
10.（h'，r，t） & （h，r，t'）//生成否定三元组
11. end for
12. for rule∈γ do
13. rule' //生成否定规则
14. end for
15. 更新矩阵参数
16. itr = itr + 1
17. end while
18. S=S∪（Ei，Ri）//保存嵌入空间的实体和关系矩阵
19. end for
2.2 嵌入空间生成策略对于PUKALE模型中嵌入空间的生成，本文实现并测试3种嵌入空间的生成策略：第1种策略是语义相关的生成方法；第2种策略是结构上相关的方法；第3种策略是上述两者的结合。
1）第1种语义相关策略在对一个嵌入空间划分三元组时，具有相同关系的三元组更倾向于划分到同一个嵌入空间，而具有不同关系的三元组更倾向于划分到不同的嵌入空间。如图 2（a）虚线部分所示，假设（e3，r1，e4）是初始三元组，则（e1，r1，e2）和（e3，r1，e4）更倾向于划分到同一嵌入空间中。
|
Download:
|

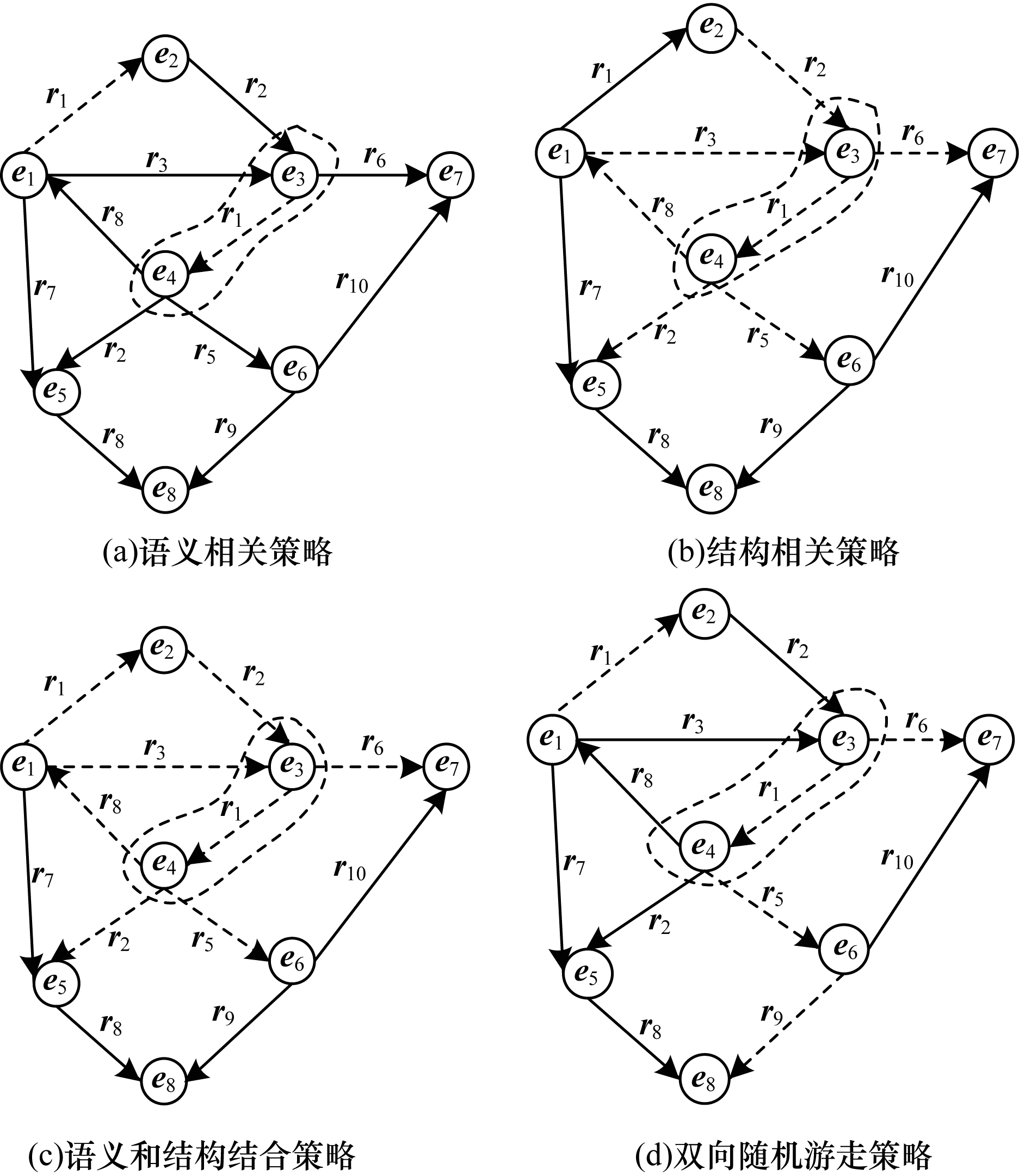

| 图 2 嵌入空间三元组选择策略示意图 Fig. 2 Schematic diagram of embedding space triplet selection strategies | |
2）第2种结构相关策略的思路是在创建一个嵌入空间时，首先随机选择一个三元组加入当前嵌入空间，然后以当前三元组的头实体和尾实体为起点，选择出度和入度方向的三元组加入当前嵌入空间，随后继续以新加入的三元组的头实体和尾实体为起点，添加出度和入度方向的三元组，以此类推，直到添加的三元组个数达到嵌入空间的限定值。从新加入三元组的顶点出发继续选择出度和入度方向的三元组，一方面是为了适应复杂环境（如军事态势感知）中的传递闭包推理场景；另一方面，随着时间的推进，图谱中会频繁进行三元组的添加、删除等图谱更新操作，为了适应这些更新，模型不仅要快速学习所更新实体以及关系的嵌入，还要考虑其对现有实体以及关系嵌入的影响。以图 2（b）为例，假设在实体e1和实体e2之间添加一个关系r1，构成新的三元组（e1，r1，e2），则需要对和e1、e2有关的5个三元组重新训练，它们分别为（e1，r7，e5）、（e4，r8，e1）、（e1，r3，e3）、（e2，r2，e3）、（e1，r1，e2），而不需要在整个图谱上重新进行训练。对于超参数嵌入空间三元组限定值的设置，本文在[500，3 000]范围内以步长500递增进行调优，嵌入空间限定值设置在1 500个时模型效果较好，继续增大该限定值，模型准确度并没有明显提升，而嵌入空间计算延迟会略有增加。结构相关策略选择三元组的方式如图 2（b）所示，假设（e3，r1，e4）是初始三元组，则虚线部分是所选择的三元组。
3）第3种嵌入空间生成策略是第1种策略和第2种策略的结合，其生成嵌入空间的主要思路是：首先随机选择一个三元组，将其加入当前嵌入空间并记录当前三元组的谓语关系；之后以当前三元组的头尾实体为起点选择出度和入度方向的三元组加入嵌入空间，与第2种策略不同的是，其不是继续以新的实体为起点添加三元组，而是重新随机选择一个语义相似的三元组加入嵌入空间，继续重复前面的流程，直到三元组的个数达到嵌入空间三元组的限定值。在结构相关策略的基础上引入语义相关策略的原因是，三元组的更新操作影响的不仅是以对应顶点出发的结构上相近的三元组，还有结构上虽然不相近但是关系相同的三元组，同样以添加（e1，r1，e2）为例，关系嵌入r1的变化会影响图谱上包含r1的其他三元组，如（e3，r1，e4）。第3种策略可以兼顾2种类型的三元组，与结构相关策略相比，该策略选择的三元组更具多样性，在嵌入空间训练时可以学习到更多的信息。第3种策略的三元组选择方式如图 2（c）所示，假设（e3，r1，e4）是初始三元组，则虚线部分是所选择的三元组。
第3种嵌入空间生成算法描述如算法2所示。此外，本文也尝试puTransE中的语义双向随机游走嵌入空间生成方式，该策略与策略3的主要区别在于，随机游走从顶点出发选择三元组的路径是随机的，而策略3会选择出度和入度方向的所有三元组。puTransE生成嵌入空间的方式如图 2（d）虚线部分所示，如果初始时三元组是（e3，r1，e4），则下一轮选择的三元组是以实体e3、e4为起点或终点的一个随机三元组。
算法2 结合语义和结构的嵌入空间生成算法
输入 训练集三元组T={（h，r，t）}，嵌入空间三元组个数限制constraint
输出 划分好三元组的嵌入空间
1. φ//保存嵌入空间三元组
2. size//三元组总数
3. while（size > 0）do
4. φi/第i个嵌入空间
5. tripleSet//保存当前嵌入空间的三元组
6. entitySet，relationSet//保存实体和关系
7. count//当前嵌入空间三元组计数
8. while（count < constraint & & size > 0）do
9.（h，r，t）//随机选择一个三元组
10. tripleSet//（h，r，t）加入集合
11. count =count + 1
12. tmpList//头尾实体h、t加入集合
13. for e∈tmpList do
14. V//获取e出入度方向所有三元组
15. tripleSet =tripleSet∪V
16. count =count + size（V）
17. end for
18. end while
19. φ =φ∪φi
20. end while
2.3 嵌入空间选择策略在PUKALE模型的训练过程中，每个嵌入空间都会生成独立的实体向量矩阵和关系向量矩阵。对于嵌入空间的选择问题，本文分析如下2种策略：
1）第1种策略是线性遍历每个嵌入空间，如果输入的三元组对应的实体和关系存在于当前嵌入空间，则计算当前三元组在当前嵌入空间的能量分数并进行记录，最终该三元组的全局能量分数就是所有符合条件的嵌入空间中能量分数的最大值。这种方式的时间复杂度是O（n），其中，n是嵌入空间的个数。在嵌入空间数量比较大的情况下，顺序遍历会有很多无效的遍历，从而浪费大量时间。
2）本文对第1种策略进行优化，提出第2种嵌入空间选择策略，建立实体和关系到各个嵌入空间的索引映射，如图 3所示。在训练时，如果一个三元组到达，则根据三元组的实体和关系查找对应的索引列表，索引列表中重叠的嵌入空间就是符合要求的嵌入空间。如图 4所示，这种建立在索引机制上的嵌入空间选择方式可以有效避免多余的遍历，在不影响模型准确度的前提下能够提高嵌入空间的选择速度，其时间复杂度可以达到O（k），其中，k是查找的索引列表最大长度。该策略对应的算法描述如算法3所示。
|
Download:
|

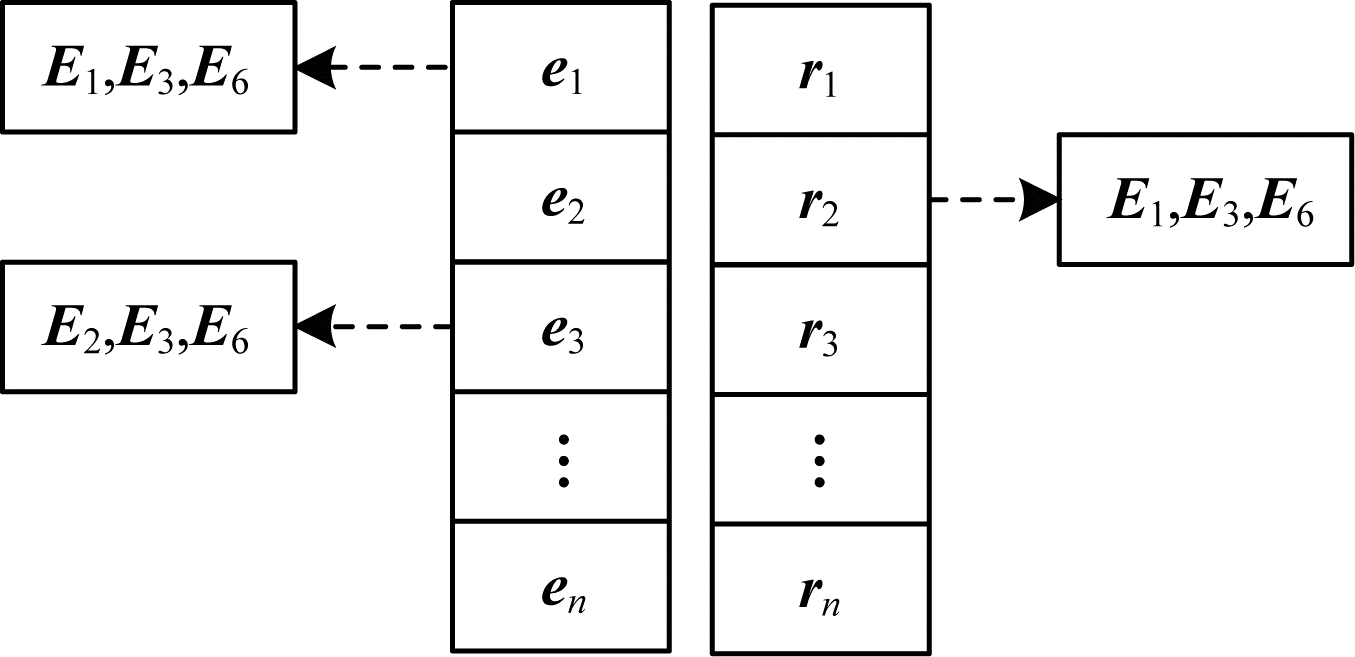

| 图 3 实体和关系到嵌入空间的索引映射 Fig. 3 Index mapping of entities and relationships to embedding space | |
|
Download:
|

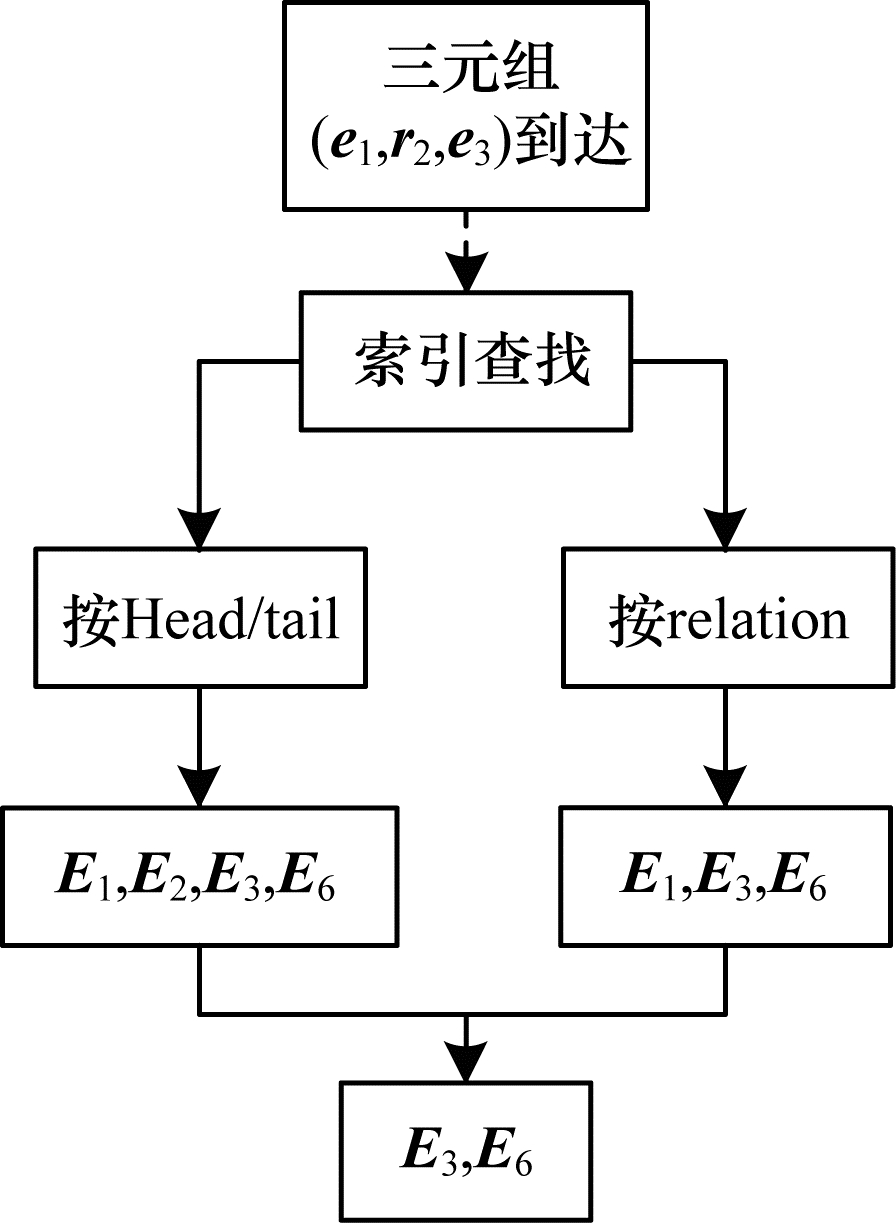

| 图 4 基于索引映射的嵌入空间选择流程 Fig. 4 Procedure of embedding space selection based on index mapping | |
算法3 基于索引映射的嵌入空间选择算法
输入 训练好的嵌入空间，测试元组T={（e，r）}
输出 三元组的全局分数
1. G//全局能量分数
2. val index1 = Map < e，List < E > >
3. val index2 = Map < r，List < E > >
4. for（hi，ri）∈T do
5. val embed1 = index1.get（e）
6. val embed2 = index2.get（r）
7. commonEmbed=embed1∧embed2
8. for Ei∈commonEmbed do
9. for ei∈Ei do
10. Sl（eit，rit，ei）=|| eit + rit - ei ||L1/L2
11. G[eit，rit，ei]= max（G[eit，rit，ei]，Sl（eit，rit，ei））
12. end for
13. end for
14. end for
2.4 算法复杂度分析为了分析PUKALE模型的空间复杂度和时间复杂度，将PUKALE和TransE及其相关改进模型进行空间和时间复杂度对比，结果如表 1所示。
|

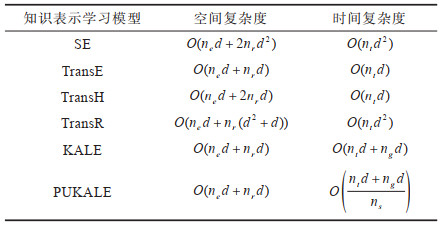

下载CSV 表 1 知识表示学习模型的空间和时间复杂度对比 Table 1 Comparison of space complexity and time complexity of knowledge representation learning models |
在表 1中：d表示嵌入学习的向量空间维度；ne表示实体个数；nr表示关系个数；nt表示三元组个数；ng表示逻辑规则个数；ns表示生成的语义空间个数。从表 1可以看出，PUKALE的空间及时间复杂度与性能最好的TransE相差不大，与KALE相比，PUKALE的空间复杂度相同而时间复杂度降低，原因是对于流式增量数据，KALE是在完整数据集上重新训练，而PUKALE中引入了子嵌入空间，其在子嵌入空间中进行局部训练，在图谱规模较大、嵌入空间个数较多的场景下，可以大幅缩短模型的训练时间。
2.5 PUKALE训练方案为了对PUKALE模型进行有效训练，本文使用KALE中基于间距的Hinge表达式优化损失函数，其常用形式如下：
| $ L\left(x\right)=\max(\mathrm{0, 1}-x) $ | (1) |
间距模型常用于二分类或者样本相似性分析任务，本文基于间距模型并结合联合嵌入模型中所提的损失函数，提出一种PUKALE模型的损失函数，如下：
| $ L=\sum\limits_{{f}^{+}\in {S}^{+}}\sum\limits_{{f}^{-}\in {S}^{-}}\max(0, I({f}^{+})+\gamma -I({f}^{-}\left)\right) $ | (2) |
其中：L表示正确三元组和否定三元组之间的margin距离；S +为数据集中正确三元组组成的集合；S -为否定三元组组成的集合；I为模型计算出的真值；γ是距离超参数。
PUKALE模型的训练过程为：首先随机初始化三元组（
现有的数据流推理引擎CSPARQL-engine主要包括ESPER流处理引擎、Sparql推理引擎和Jena查询引擎。ESPER是一个复杂事件处理以及事件流处理引擎，Jena是Apache的开源并基于Java的RDF流处理工具，CSPARQL支持流式数据的持续查询功能。本文将基于多嵌入空间的PUKALE模型嵌入到CSPARQL-engine中，使得复杂的规则推理可以映射至低维向量空间进行简单的向量计算，从而降低图谱规模不断增大后的推理延迟，使其满足大规模流式数据场景下的实时推理需求。实时语义数据流推理架构如图 5所示，推理过程如下：
|
Download:
|

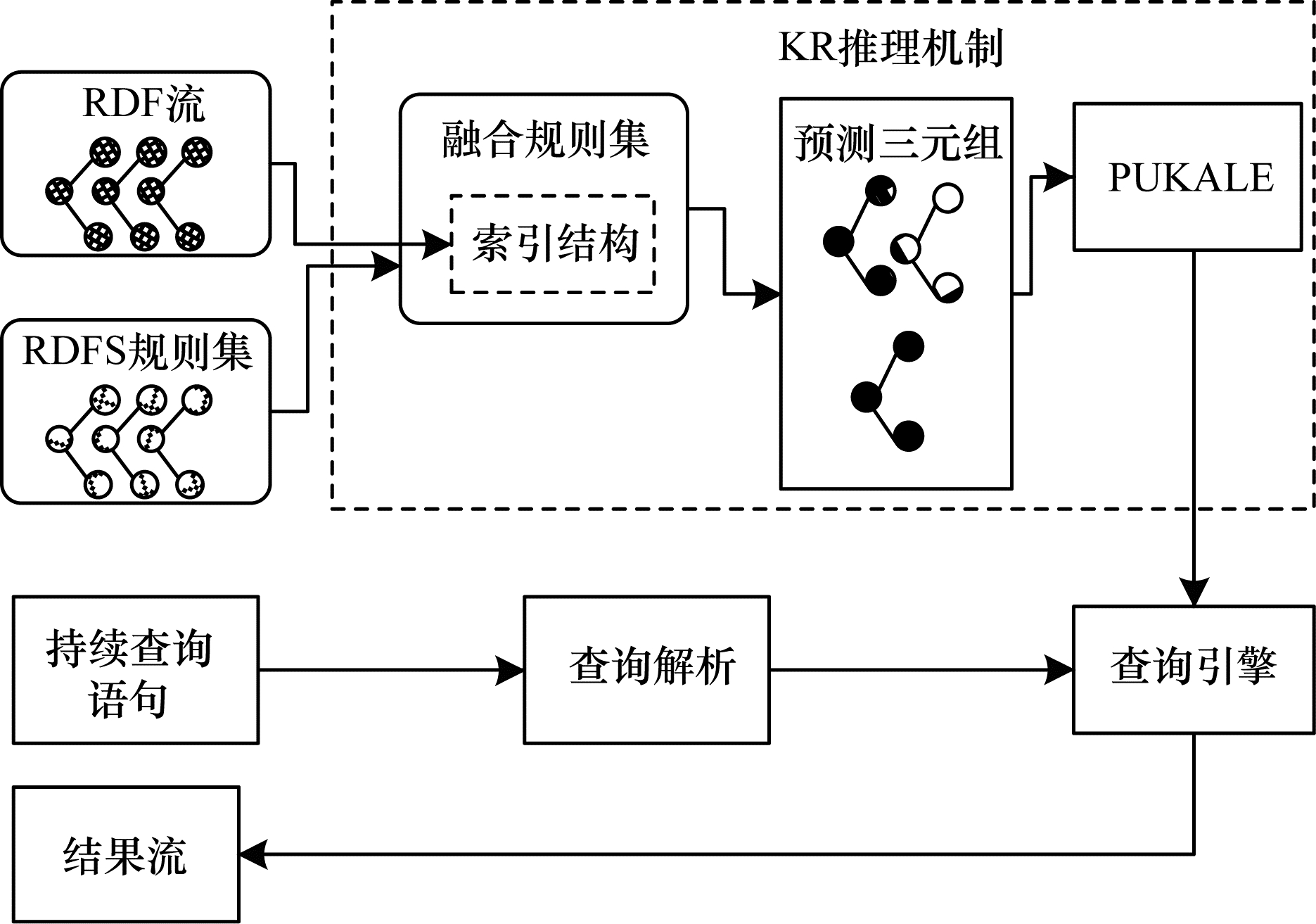

| 图 5 基于PUKALE的实时语义数据流推理过程 Fig. 5 Procedure of real-time semantic data flow reasoning based on PUKALE | |
1）输入到CSPARQL-engine中的RDF数据先通过Jena进行格式化，转换成系统可以识别的数据格式。
2）系统读取Jena格式化后的数据，在RDF三元组的基础上加上时间戳形成四元组，将该四元组放到RDF数据流中。
3）系统读取并解析CSPARQL查询，获得查询的时间步长和RDF流窗口大小。
4）系统从ESPER流引擎中取出指定窗口内的数据，将其输入到查询引擎中，同时作为输入数据输入到PUKALE模型中。
5）PUKALE模型获取数据后，根据预设的逻辑规则进行计算，推理出隐藏的三元组知识，然后生成推理三元组集合并输入查询引擎。
6）系统根据查询语句在查询引擎中进行持续查询，并返回查询结果。
3 实验与结果分析本节首先通过实验分析嵌入空间生成算法和选择算法的性能，然后评估PUKALE模型的动态更新效果以及模型性能，最后将其嵌入到CSPARQL-engine，并完成2个语义数据流的推理查询测试。实验所使用的软件环境均为Windows10操作系统，Java8编程环境，Maven版本3.6；硬件环境为CPU i5-8265U@1.6 GHz，内存大小8 GB。
3.1 PUKALE模型实验为了测试嵌入空间生成算法和选择算法以及PUKALE模型的性能，本节进行4个实验：前2个实验是对嵌入空间生成算法和选择算法的性能测试；第3个是测试新增数据集时PUKALE模型和KALE模型在同等规模数据集下更新相同个数三元组时的时间消耗；第4个是测试对比PUKALE模型与其他知识表示学习模型的性能。
为了评价PUKALE模型在军情态势预测数据集上的效果，对于样本中的每一个三元组（
1）MRR（Mean Reciprocal Rank），其为一个国际通用的搜索算法性能评估指标。
2）HITS@K，指前K个位置中正实例三元组所占的比例。
3.1.1 嵌入空间生成策略性能分析本文通过实验分析2.2节所提3种嵌入空间生成策略以及puTransE随机游走策略对PUKALE模型准确性的影响。实验使用的数据集是海军军情态势预测数据集，其包含100 000个三元组。为了使模型有更好的适应性，本文减少超参数对模型性能的影响，在各个嵌入空间的训练过程中，模型的初始参数不是固定的，而是采用随机设置的方式，以避免参数耦合影响模型的训练效果。训练参数设定如下：嵌入空间三元组限定值为1 500；向量空间维度为30；margin参数范围为{0.1，0.2，0.3}；学习率learning_rate参数范围为{0.1，0.01}。
实验结果如表 2所示。从表 2可以看出：第1种语义相关策略在数据集关系个数较少的情况下不适用，原因在于这种划分方式虽然可以让一个嵌入空间中的三元组尽可能满足语义的相关性，但是划分到每个嵌入空间的关系个数比较少，三元组关系不具备多样性，训练效果比较差；在第2种结构相关的三元组选择策略下模型的准确率有明显提高，一方面是因为划分至嵌入空间的关系个数增加，解决了第1种策略嵌入空间关系个数太少的缺陷，另一方面，结构相关的三元组划分到同一个嵌入空间，避免了相互影响的三元组分散在多个嵌入空间，减少了图谱更新时需要重新训练的嵌入空间个数，提升了模型的训练效率和准确率，此外，这种方式下相邻嵌入空间的三元组存在一定程度的重叠，经过测试，所有嵌入空间三元组的总重复率为4.6%；第3种语义结构结合策略相比第2种结构相关策略，模型的准确率进一步提升，因为图谱中三元组的更新影响的不仅是顶点入度出度方向的三元组，还有关系相同的三元组，策略2只选择了受顶点变化影响的三元组，而忽略了受关系变化影响的三元组，策略3在策略2的基础上加入了关系相同的三元组，使得嵌入空间重训练时可以学习到更多的信息；与puTransE中的随机游走策略相比，策略3下的模型准确率更高，原因是其模型可以推理出更多隐含的三元组。
|

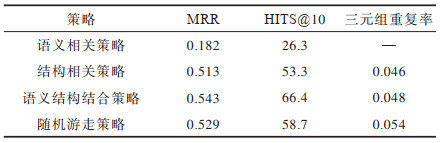

下载CSV 表 2 嵌入空间生成策略性能对比 Table 2 Performance comparison of embedding space generation strategies |
如图 6、表 3所示，本文以数据流传递闭包规则为例进行推理查询。以t1为初始三元组，假设使用随机游走策略划分三元组，由于随机游走的随机性，三元组t1、t2可能划分在嵌入空间E1，t3、t4可能划分在嵌入空间E2，则E1中可以推理出t5，E2中可以推断出t6。假设使用结构语义结合策略，则三元组t1、t2、t3、t4会划分到同一个嵌入空间E3，在E3中除了可以推理出t5、t6外，还可以推理出t7、t8。而在传递闭包规则中，推理的结果可以作为推理条件继续使用，将其加入嵌入空间进行训练，模型可以学习更多的信息，即准确率会提升。
|
Download:
|
| 图 6 传递闭包图谱示例 Fig. 6 Sample of transitive closure graph | |
|

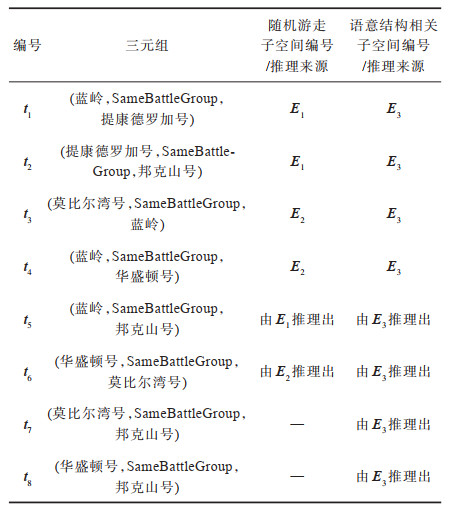

下载CSV 表 3 传递闭包图谱三元组编号 Table 3 Transitive closure graph triples numbers |
本节通过在10万、30万、50万规模的数据集上分别进行实验，记录不同规模数据集下嵌入空间的平均选择时间，以分析2.2节所提2种嵌入空间选择策略的性能。在3个不同规模数据集上的参数设定均一致，嵌入空间三元组限定值为1 500，向量空间维度为30，margin参数范围为{0.1，0.2，0.3}，学习率learning_rate参数范围为{0.1，0.01}，实验结果如表 4所示。从表 4可以看出，随着训练集三元组规模的增大，子嵌入空间个数增多，索引映射的时间消耗明显低于线性遍历，原因在于索引映射使用索引算法避免了对多余子嵌入空间的遍历，从而节省了时间。
|

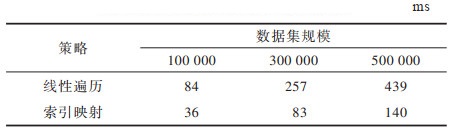

下载CSV 表 4 不同规模数据集下嵌入空间选择时间对比 Table 4 Comparison of embedding space selection time under different scale datasets |
PUKALE模型中引入了多嵌入空间，避免了数据集三元组增量更新时模型在整个数据集上重新训练。为了验证PUKALE模型引入多嵌入空间的有效性，本文对比PUKALE模型和KALE模型在不同规模数据集下增量更新时的训练时间消耗，数据集详细信息如表 5所示，KALE和PUKALE在表 5的3个不同规模数据集上动态更新所消耗时间如表 6所示。实验参数设置：嵌入空间三元组个数限定值为1 500，margin参数范围为{0.1，0.2，0.3}，学习率learning_rate参数范围为{0.1，0.01}。
|

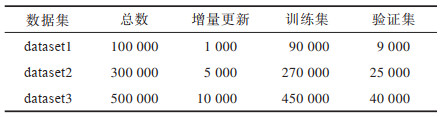

下载CSV 表 5 用于增量更新测试的数据集信息 Table 5 Datasets information for incremental update test |
|

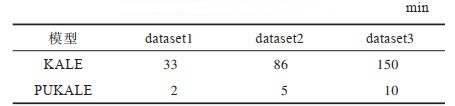

下载CSV 表 6 不同规模数据集下增量更新时间对比 Table 6 Comparison of incremental update time under different scale datasets |
在训练集三元组增量更新时，KALE模型在整个图谱上重新训练，是一种全量更新的方式，随着三元组数目的不断增大，KALE模型重新训练所消耗的时间会显著增加。而PUKALE模型的增量更新方式是在选定的嵌入空间进行更新，是一种局部更新的方式，相比于全量更新，其训练时间明显降低，适用于大规模数据流更新场景。
在动态更新实验过程中，不同规模数据集上PUKALE模型和KALE模型的准确率对比如表 7所示。从表 7可以看出，对于不同规模的三元组，随着三元组数量的增多，PUKALE模型的准确率会逐渐提高，同等规模三元组在进行增量更新时，PUKALE模型在各个子嵌入空间的平均准确率也略有提高，这表明PUKALE模型的增量更新具有有效性。
|

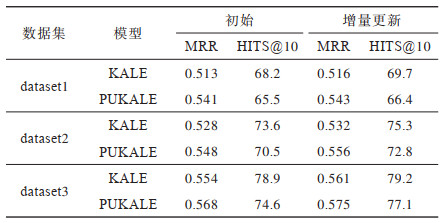

下载CSV 表 7 不同规模数据集下模型准确率对比 Table 7 Comparison of models accuracy under different scale datasets |
为了比较PUKALE模型和其他知识表示学习模型的训练效果，本文进行对比实验，设置如下：向量空间维度d分别设置为{30，40，50}；训练集三元组个数为90 000；验证集三元组个数为10 000；嵌入空间三元组个数分别设置为{1 000，1 500，2 000，3 000}；margin参数范围为{0.1，0.2，0.3}；学习率learning_rate参数范围为{0.1，0.01}。实验结果如表 8所示。
|

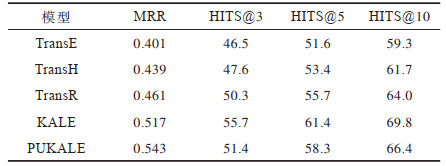

下载CSV 表 8 PUKALE与其他知识表示学习模型准确率对比 Table 8 Comparison of accuracy between PUKALE and other knowledge representation learning models |
从表 8可以看出，KALE模型和PUKALE模型的准确率均优于TranE、TransH、TransR模型，PUKALE在各个嵌入空间的平均准确率比KALE低，但是MRR相比KALE有所提高，PUKALE准确率比KALE低的原因在于KALE训练时只有一个全局嵌入空间，其可以完整学习所有三元组的信息，而PUKALE是将三元组按语义相关和结构相关划分到各个子嵌入空间中，由于嵌入空间生成算法具有差异性，因此相关的三元组不一定能全部划分到同一个嵌入空间，导致在各个嵌入空间学习的信息不一定完整，平均准确率降低。PUKALE的MRR有所提高的原因在于嵌入空间的选择机制会忽略掉一些不相关的嵌入空间和三元组，精简了三元组的搜索范围，使得测试三元组的排名更靠前。虽然PUKALE的准确性低于KALE，但是PUKALE支持增量更新，进行增量更新时是在局部嵌入空间重新训练，而不是在整个数据集上进行重新训练。在大规模三元组场景下，PUKALE的更新时间消耗远低于KALE，这在后续的实时语义数据流处理中具有重要意义。
3.2 PUKALE在语义数据流推理中的性能分析本节将PUKAEL模型添加推理嵌入到CSPARQL-engine中进行2种场景实验，测试其在2种场景下的推理查询时延，并与传统的CSPARQL推理查询和KALE推理查询进行对比。场景1是具有传递闭包规则的舰船战斗群隶属关系推理，场景2是较为复杂的动态威胁感知推理。场景1的规则如表 9所示。
|
下载CSV 表 9 场景1闭包规则 Table 9 Scenario 1 closure rule |
表 9规则表示，如果舰船目标x和舰船目标y处于同一个战斗组，舰船目标y和舰船目标z处于同一个战斗组，则舰船目标x和舰船目标z处于同一个战斗组。对于舰船目标x，如果获取了与其同组的y和z，则可以通过分析其同组舰船目标的历史活动进行意图分析。因此，在数据流平台快速推理出x同组的其他舰船目标比较关键。另外，该规则存在传递闭包特征，推理结果可以作为推理条件继续使用。
针对表 9构造的Rule1，本文在CSPARQL-engine中使用如下查询语句Query1，表示查询出所有与舰船x同组的舰船。
Query1 传递闭包查询
SELECT？Y
FROM STREAM <http://streamreasoning.org/streams/mt> [RANGE 20s STEP 1s]
WHERE {x mt：sameBattleGroupAs？Y}
场景2的规则如表 10所示。该规则表示，如果舰船目标a装载了武器b，武器b的目标是c，而舰船目标d的类型是c，则舰船目标a对舰船目标d存在潜在威胁。
|

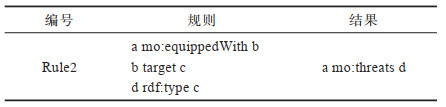

下载CSV 表 10 场景2复杂推理规则 Table 10 Scenario 2 complex reasoning rule |
针对规则2，本文使用的推理查询语句如Query2所示。Query2是一个较为复杂的推理查询，表示如果在时间点time1和位置1发现了2艘舰船x和y，并且x对y有威胁，而在时间点time2（time2 > time1）和位置2又发现了x和y，并且2个区域在一定范围内，则查询出2艘舰船的信息。
Query2 复杂推理规则查询
select？x？y where {
？evt11 time：？time1；
detectsObject？x；
detectedLocation [lat？evt11Lat
long？evt11Long].
？evt12 time：？time2；
detectsObject？x；
detectedLocation [lat？evt11Lat
long？evt11Long].
？evt21 time：？time1；
detectsObject？y；
detectedLocation [lat？evt21Lat
long？evt21Long].
？evt22 time：？time2；
detectsObject？y；
detectedLocation [lat？evt22Lat
long？evt22Long].
？x mo：threats？y.
FILTER（（（（？evt21Lat-？evt11Lat）^2+（？evt21Long-？evt11Long）^2） < （（？evt22Lat-？evt12Lat）^2+（？evt22Long-？evt12Long）^2）） & & （？time2 > ？time1））
}
针对以上2个查询，本文实验所设置的参数如下：数据流窗口大小分别为{10，20，30，40}，单位为秒；每秒窗口三元组的数量为{2 000，4 000，8 000，16 000，32 000，64 000}；窗口的步长为1 s。根据以上输入参数可以得到实验结果如图 7、图 8所示。
|
Download:
|

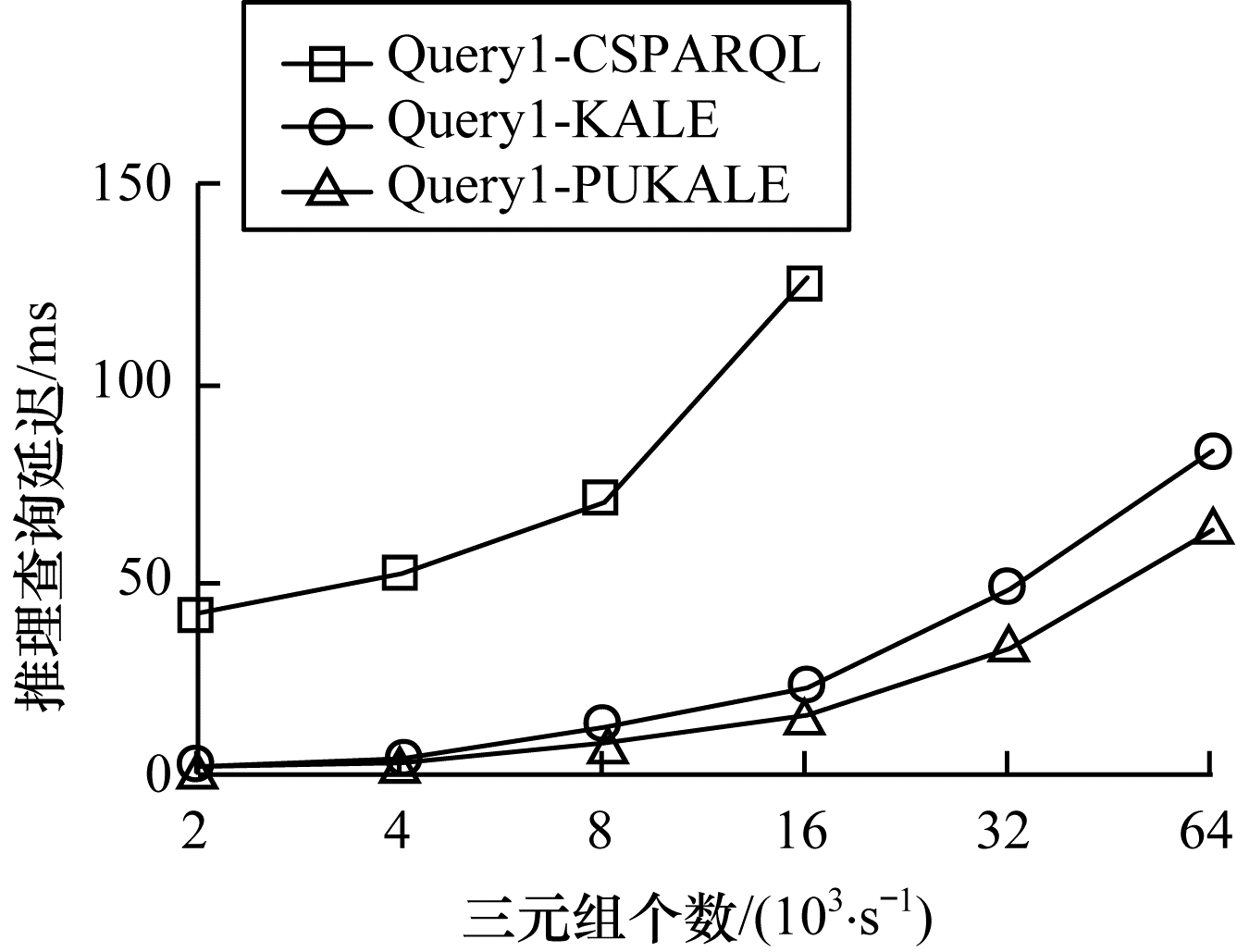

| 图 7 规则1推理查询时间延迟 Fig. 7 Rule1 reasoning and query time delay | |
|
Download:
|

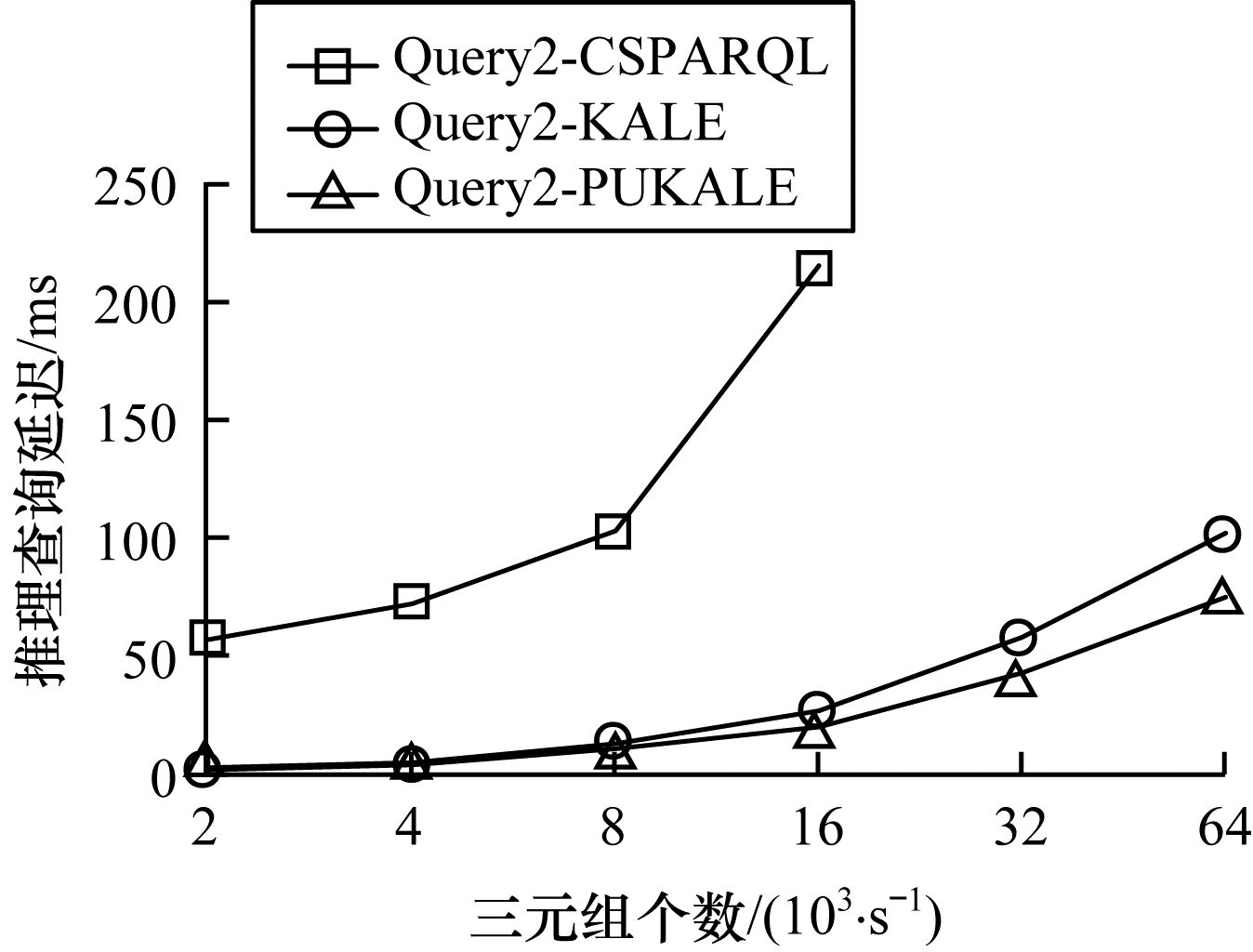

| 图 8 规则2推理查询时间延迟 Fig. 8 Rule2 reasoning and query time delay | |
实验结果表明：在相同的条件限制下，CSPARQL-engine在PUKALE作为推理引擎时的推理查询延迟明显低于传统的CSPARQL规则推理引擎，而且传统的CSPARQL规则推理引擎在三元组输入速率达到32 000个/s时失去响应，而在使用PUKALE和KALE作为推理引擎时，CSPARQL-engine还能正常工作；CSPARQL-engine在使用PUKALE作为推理引擎时的推理查询时延在三元组速率低于16 000个/s时与KALE作为推理引擎时延迟差别不大，但在三元组速率达到32 000个/s或64 000个/s时，PUKALE推理的性能略好于KALE，原因在于KALE推理只有一个全局配置空间，在计算时对所有三元组都会计算一次，在三元组个数较多的情况下会有较多的无效计算，比较耗时，而PUKALE采用多嵌入空间的方式，能过滤掉一些无效嵌入空间和三元组，因此，在三元组个数较多的情况下，其计算量较少，性能较高。
4 结束语本文在知识表示学习模型KALE的基础上引入多嵌入空间，提出一种PUKALE模型，并设计3种嵌入空间生成策略以及2种嵌入空间选择策略。为了提升数据流推理引擎的推理效率，本文将PUKALE模型嵌入实时数据流推理平台CSPARQL-engine，并与传统的CSPARQL推理和KALE推理进行对比。实验结果表明，相较KALE的全量更新方式，PUKALE中的增量更新方式在三元组数量较大、更新较频繁的场景下具有显著优势，在50万图谱规模数据集中时间消耗约下降93%。此外，相较传统的CSPARQL推理，PUKALE推理的查询时间约缩短85%，且其更适用于大规模实时语义数据流推理查询任务。
PUKALE模型在知识图谱在线更新时使用局部子嵌入空间训练，虽然避免了在整个图谱上重新训练，缩短了训练时间，然而，局部子空间并不能保存图谱全局结构信息，从而导致信息学习不全的问题。此外，PUKALE利用TransE的打分函数计算每个三元组的能量分数，其并不能很好地建模1~N、N~1、N~N的关系。因此，后续将为PUKALE设计新的三元组学习及打分机制，弱化TransE中三元组h+r≈t的严格限制，进一步提升PUKALE模型对1~N、N~1、N~N关系的建模及适应能力。
