0 概述

工业控制系统(Industrial Control System, ICS)是国家关键基础设施的重要组成部分, 其被广泛应用在石油石化、水利、电力、食品加工和污水处理等工业领域, 主要用于数据采集和生产控制等方面。早期的工控系统与互联网物理隔离, 且多数采用专用软硬件, 即使系统中存在安全隐患, 外界也难以接触并展开研究。随着计算机技术在工业环境中的广泛应用, 通用计算设备、通用操作系统开始用于工控系统的实现, 工控协议也开始基于TCP/IP协议构建, 打破了工业控制系统的封闭性和专有性, 使得传统互联网系统所面临的威胁蔓延到工控系统环境中。根据对有关工控系统在线监测平台数据的统计^[1]发现, 越来越多的工控系统暴露在互联网上, 黑客有目的地探测并锁定攻击目标变得更加容易, 对工控系统的入侵攻击已不再神秘。如2015年12月, 乌克兰电力系统遭黑客攻击, 将远程访问并控制工控系统的BlackEnergy软件植入乌克兰电力部门, 造成电网数据采集和监控系统崩溃, 导致伊万诺-弗兰科夫斯克地区约一半家庭停电数小时。

近年来频繁发生的工控安全事件^[2-3]暴露了工业控制系统在安全防护和安全监测预警上的不足, 工业控制系统的安全脆弱性处于“先天不足, 后天失养”的严峻行情。近年来工控安全事件的攻击策略主要利用工业以太网协议漏洞, 向工业控制系统发送伪造或恶意的控制命令。工控系统安全事关经济发展、社会稳定和国家安全, 因此, 针对工业控制系统的安全研究^[4-5]迫在眉睫, 特别是对工业以太网协议的安全研究更刻不容缓。

针对目前关于工控系统的测试技术较少, 而成熟渗透测试工具^[6-7]又不适用的现状, 本文设计一种面向工控系统的渗透测试工具框架, 以解决探测效率低、协议脆弱性检测复杂和漏洞利用方式单一等问题。

1 相关背景 1.1 工控系统体系结构

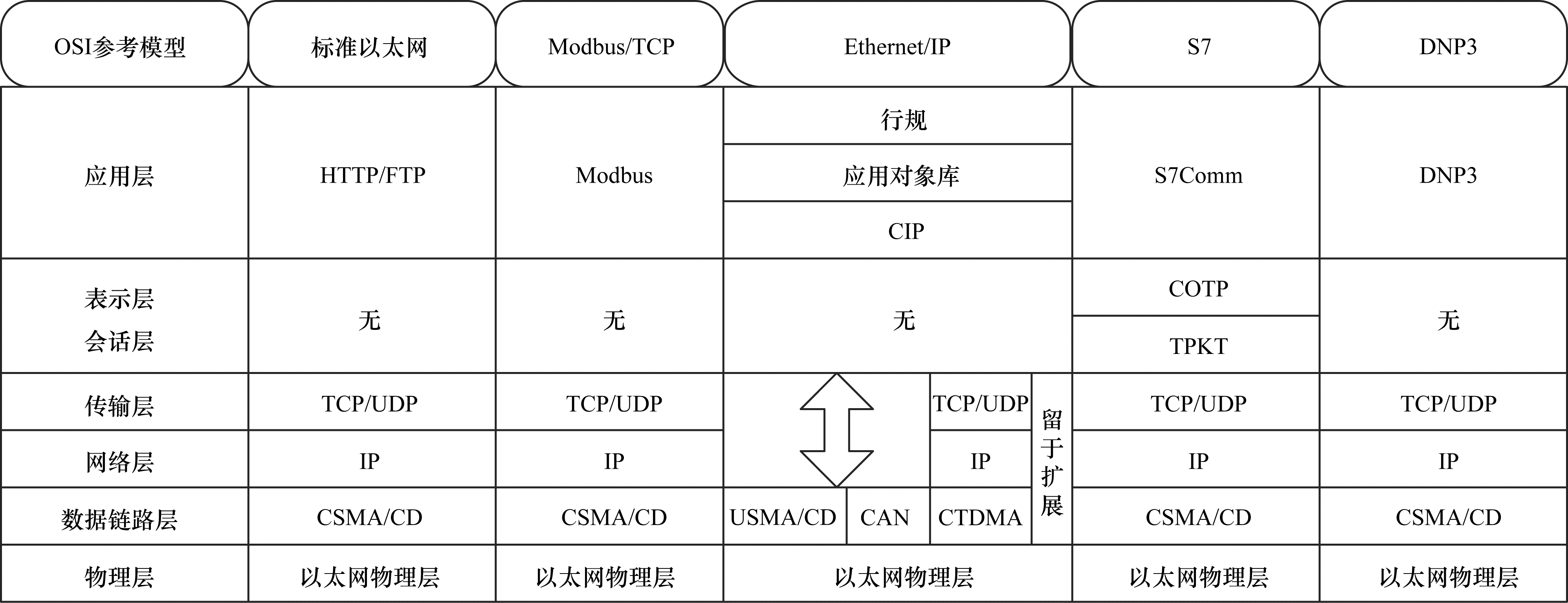

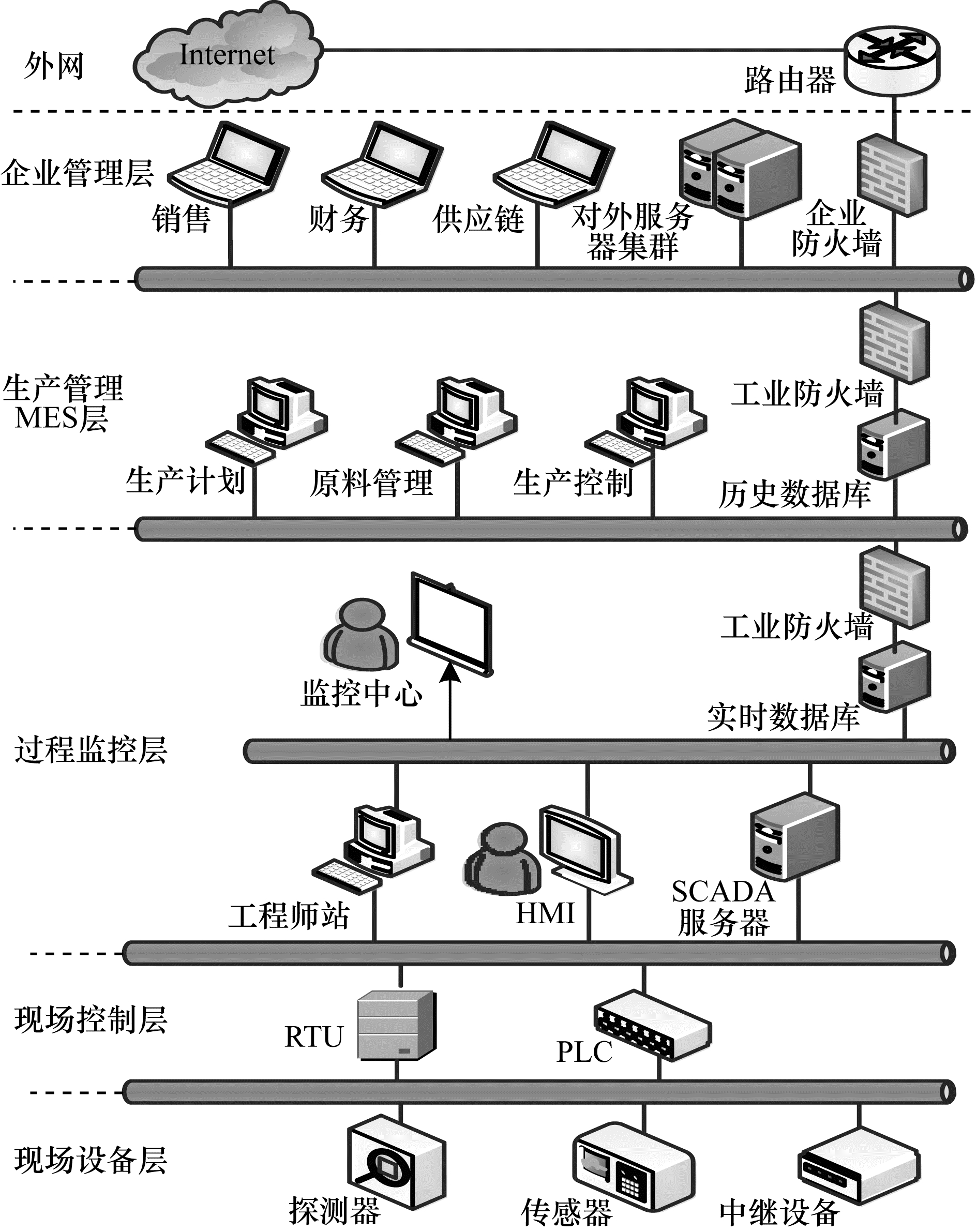

在两化融合和工业4.0的趋势下, 计算机全自动化采集展示现场数据的方式在工业控制领域中愈受欢迎, 其优势在于便于合理集中地处理分散的现场数据, 因此, 设计适合工业现场复杂环境且可靠稳定的网络结构是工控系统研究的重要内容。随着信息技术的发展, 工业控制系统从不可路由的现场总线发展到可路由的工业以太网, 形成了新一代扁平化网络控制系统。图 1所示为符合普渡参考模型的工业控制系统层次结构^[8]。随着以太网在工控系统中的应用, 控制系统与企业管理网络无缝衔接, 为满足工业需求, 工业以太网在部分继承传统以太网核心技术的基础上, 针对实时性、安全性进行了相应改进和演化, 图 2所示为工业以太网协议的体系结构。

Modbus/TCP协议将Modbus帧作为OSI通信参考模型中应用层报文进行传输, 通过502端口进行请求应答模式, 能够兼容标准以太网设备, 成为工业以太网标准的既定事实标准。S7通信协议由西门子公司基于某ISO协议实现, 其中:会话层TPKT是一个传输服务协议, 主要用来在COTP和TCP之间建立桥梁, 包含用户协议的数据长度; 表示层COTP的作用是定义数据传输的基本单位, 而以0x32开始的S7Comm协议是西门子S7通信协议簇中的一种, 可以完成对控制器信息的读取。

1.2 工控协议安全性分析

随着工业以太网的广泛应用, 其安全研究逐步成为业界的研究热点, 由于工控环境早期处于隔离状态, 追求实时性和可靠性的工控通信协议多数缺乏加密、认证等安全机制(如Modbus协议), 因此网络黑客只需要获取总线的访问权限, 就能对总线数据进行监听、篡改, 实现对工业控制网络的破坏。文献[9]总结了此类协议所面临的安全威胁。文献[10]综述了工业以太网协议的脆弱性, 其面临的主要风险有:大量协议数据明文传输, 缺乏认证和加密, 存在被窃听、伪装、篡改、抵赖和重放的攻击风险。文献[11]指出Modbus/TCP协议缺乏加密机制, 网络攻击者能够识别通信设备, 篡改数据分组, 造成服务器恶意宕机。而文献[12]则将针对Modbus串行协议和Modbus/TCP的攻击做了相应的分类。Ethernet/IP协议容易受以太网漏洞影响。研究指出Ethernet/IP协议缺乏时间戳和加密机制, 可能遭受拒绝服务攻击。为降低工业以太网面临的重放攻击风险, 西门子创建了需要使用口令才能与设备进行通信的授权指令, 但安全研究人员发现可以通过访问项目文件直接从文件中提取出口令。此外, 基于嗅探技术捕获的网络数据包, 可以利用字典进行口令破解。DNP3协议是由美国IEEE电力工程协议制定并推广的工业通信标准, 在通信机制中添加了认证、加密、授权、完整性校验等安全手段, 但仍然无法避免安全威胁。通过发送大量错误信息, 会使协议栈缓冲区溢出, 最终导致服务崩溃。

针对工业协议的脆弱性, 业界主要从以下3个方面进行安全防护:

1) 主动探测协议脆弱性, 先于攻击者发现目标系统的风险因素, 即科学检测目标系统的协议漏洞并及时更新补丁。ICS-CERT、CVE等安全漏洞平台会实时发布针对工控协议的安全漏洞, 企业用户可以配置扫描设备来检测资产设备的安全可靠性。

2) 部署入侵检测系统和入侵防御系统等被动防护手段, 即当攻击向量已经进入系统内部, 通过检测手段或者防御机制使得攻击无法成功。

3) 基于加密技术对当前工业协议的不安全机制进行改进。例如:文献[13]提出基于ECC加密体制的认证授权机制, 实现用户与变电站智能设备的双向认证和访问控制; 文献[14]提出一种基于NTRU公钥加密算法, 实现SCADA系统端到端的安全传输。

鉴于工业控制系统的安全脆弱性很大程度上取决于工控通信协议的设计, 因此必须对工业通信协议开展安全性研究, 特别是针对测试目标的渗透测试。渗透测试通常指通过模拟恶意黑客的攻击行为, 挫败目标系统安全控制措施, 取得访问权, 并发现具备业务影响后果安全隐患的一种针对计算机系统和网络安全的安全测试和评估方式。根据PTES标准, 渗透测试包括前期交互、情报搜集、威胁建模、漏洞分析、渗透攻击、后渗透攻击和报告等7个阶段, 其涵盖内容广泛, 因此渗透测试工具也丰富多样, 如以MSF为代表的网络渗透集成工具和针对Web漏洞的SQLmap。

目前发达国家已经开始部署工业控制系统模拟环境, 并在渗透测试和风险研究等领域开展研究, 制定了相关标准, 而国内在工控安全领域的研究^[15]缺乏针对工控系统环境的专业渗透工具, 尽管绿盟科技在2014年发布产品NSFOCUS ICSScan, 针对工业控制系统中的特有设备进行漏洞扫描和脆弱性评估, 但并没有公开其使用的扫描方法和包含的渗透脚本。

2 框架设计与实现 2.1 总体设计

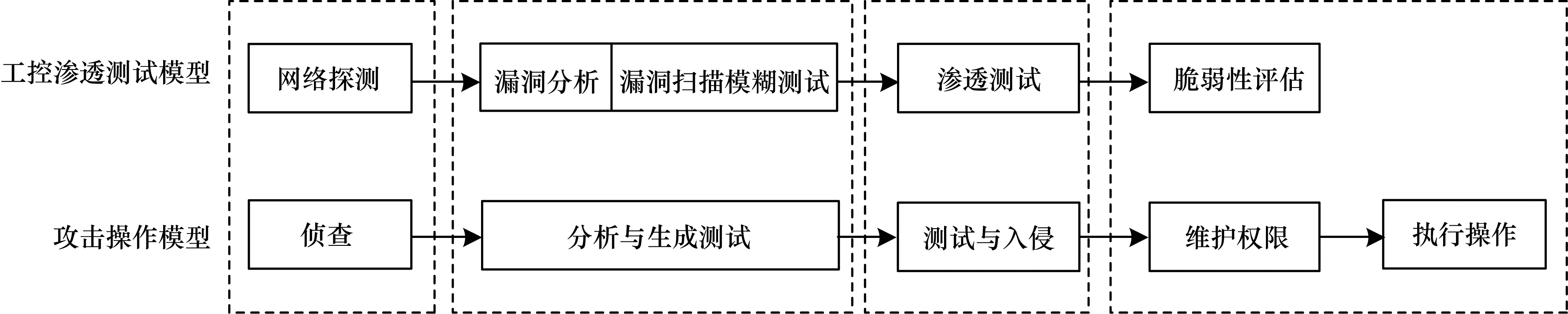

从攻击者角度出发, 假设工控系统的某个组件或应用至少存在一个已知或未知的安全脆弱性, 攻击者能够利用这个脆弱性实施网络攻击, 如拒绝服务或代码执行。更具体来说, 攻击者首先需要对目标系统进行网络侦查, 获取目标工控系统的指纹信息及各种服务的版本信息, 利用工控专有漏洞库进行数据比对, 探查该目标系统是否存在某已知的脆弱性, 并根据脆弱性属性(时间、可利用性)来决定下一步的工作。如果攻击者没有发现任何可利用的公开漏洞, 下一步工作则是根据已掌握的目标信息, 利用模糊测试等脆弱性挖掘技术对目标系统中可能的脆弱点(通信协议、应用服务等)进行深入的脆弱性检测, 试图挖掘0-day漏洞并开发利用。攻击操作模型(Offensive Operations Model, OOM)是KSAJ公司于2004年提出的一种模型框架, 供设计、开发及测试人员在测试项目安全性的过程中使用, 具有高扩展性和高伸缩性等特点。从实际使用角度出发, OOM模型的流程符合一次模拟攻击的过程, 可以作为脆弱性检测模型的基础。结合工业控制系统渗透测试特征, 本文建立一种基于攻击操作模型的工控渗透测试模型, 对其前三个阶段稍作修改, 将后两个阶段替换为渗透测试过程。如图 3所示, 该模型是一种以网络探测为前期准备, 以漏洞扫描和模糊测试为辅助手段, 以渗透测试为核心, 以脆弱性评估为最终目标的工控渗透测试模型。

根据工控渗透测试模型, 从功能需求出发, 本文系统采用层次结构和模块化设计, 如图 4所示, 其总体架构集成了网络环境探测、工控系统探测、漏洞扫描与挖掘、工控协议模糊测试和渗透攻击等功能, 由功能交互模块调用, 基于不同测试目标和用户需求调用相应的功能模块, 各功能模块间结构相互独立, 可单独使用且方便单元测试。

2.2 系统探测模块

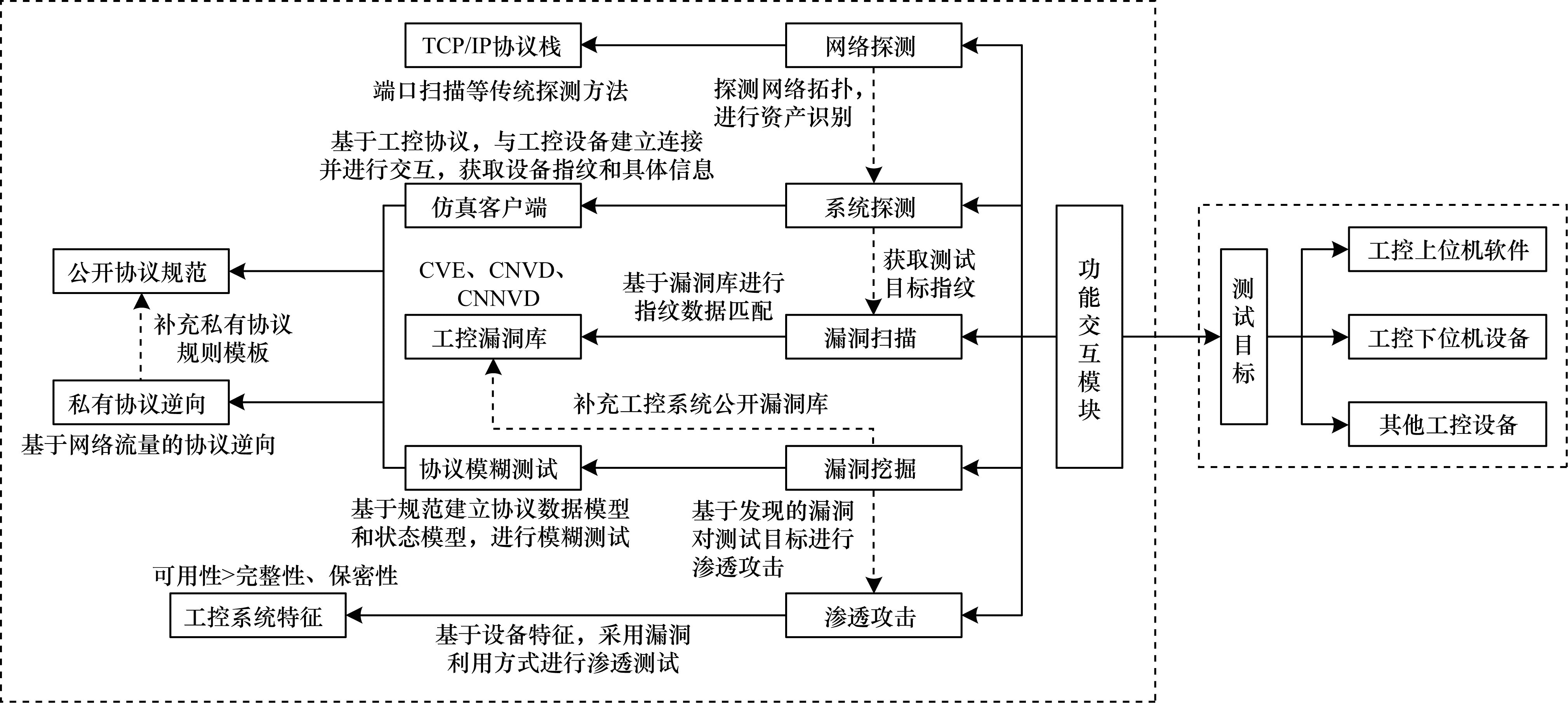

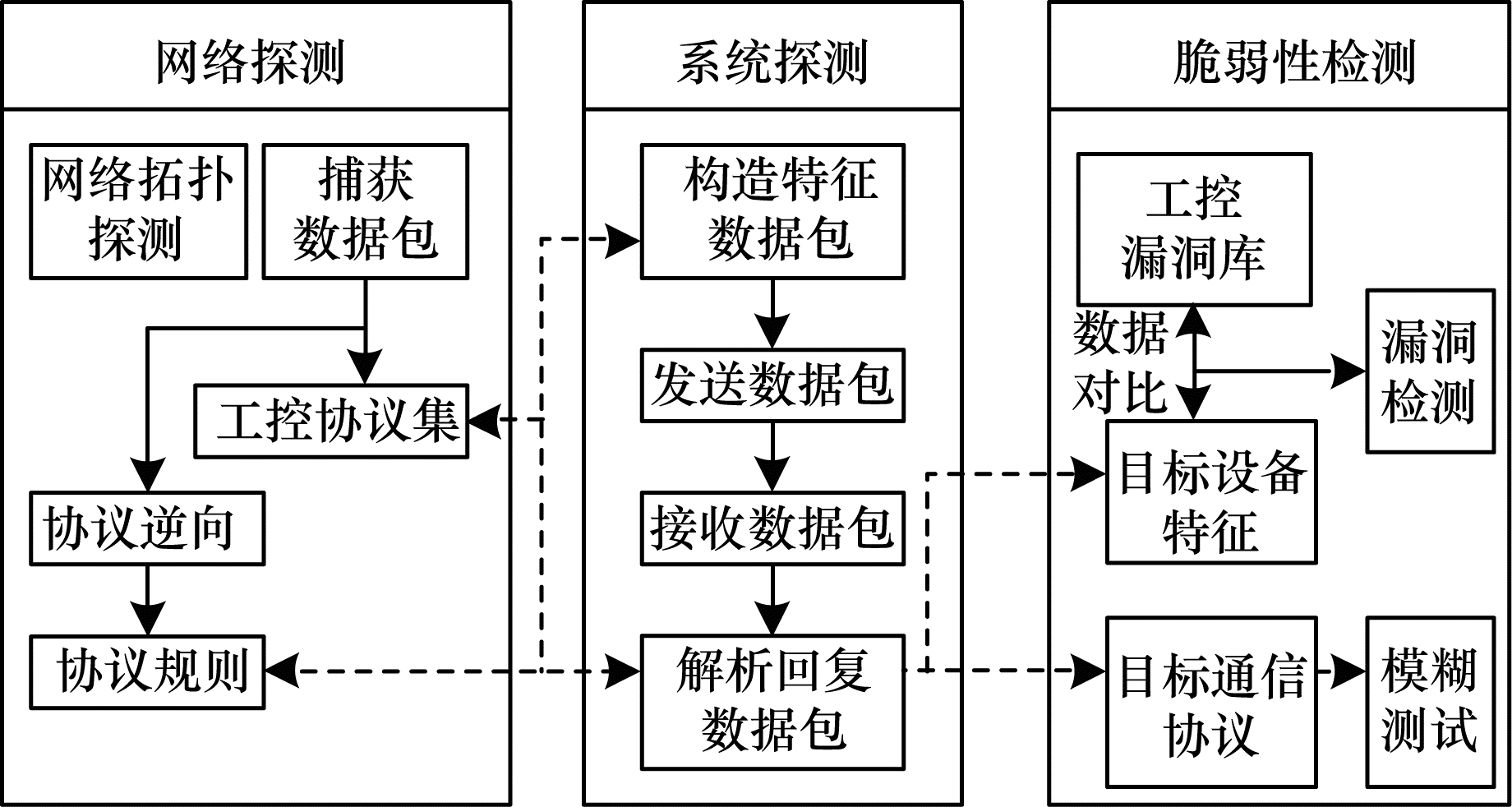

对渗透测试而言, 采用主动侦查的方式来探查渗透目标的网络访问范围、拓扑、运行服务、安全漏洞等全方位多类型的情报信息是前提条件, 为后续的渗透攻击提供基础。系统探测和脆弱性检测框架如图 5所示。

网络探测模块主要承担针对工业控制系统的情报搜集、主机探测、端口扫描等任务, 因为工业协议开始基于TCP/IP构建, 所以该模块利用传统的网络探测手段对工控测试目标进行探测, 为基于层次的系统探测提供信息支撑。此外, 其利用工控设备具备周期性发送查询数据包的特性, 捕获在工控环境中进行数据交互的网络数据包, 为工控协议逆向提供数据支持。

鉴于工控系统的特殊性, 传统的网络探测技术无法最大程度地收集到充分有效的信息(如工控设备的模块类型、固件版本), 需要借助基于工控协议特征的系统探测方法^[16]。网络探测模块在该渗透测试框架中起到重要作用, 在网络探测的基础上对测试目标进行二次探测, 承担获取工控设备的指纹信息的重要任务, 为后续漏洞数据比对提供详细准确的指纹信息。

工控系统通信协议是为实现上位机和下位机之间相互通信而设计的, 目的是工程师站下发控制指令给下位机程序, 或主设备查询从设备状态和历史数据。因此, 工控协议多数基于不同特征码来进行数据解析, 以Modbus/TCP协议^[17-18]为例, 其特征码1用于表示读取线圈状态, 特征码14用于读取设备标识。因此, 基于公开协议Modbus/TCP协议集和网络数据包解析, 可以解析工程师站对PLC下发程序的流程, 以及特殊命令的特征码。基于信息提取, 可以得知工程师站所使用的编程软件在和PLC的通信中是否使用了一些非标准的功能码, 用来实现一些特殊功能, 比如终止PLC CPU。这些二次探测得到的有效信息也对后期的渗透测试具有极大的帮助, 例如, 在缺乏验证机制的工控环境中可以进行数据包重放, 造成严重的拒绝服务攻击。

此外, 对于未知协议, 利用协议逆向技术^[19-20]推断状态机, 可建立仿真客户端与其交互, 发送基于模板构造的探测数据包获取测试目标的设备信息。

2.3 漏洞扫描与工控漏洞库

本框架从通用漏洞平台(CVE)、国家信息安全漏洞共享平台(CNVD)和中国国家信息安全漏洞库(CNNVD)等公开漏洞平台专门搜集工控系统相关的漏洞信息, 组织包含指纹信息(如漏洞特征、受影响产品、版本信息、通信协议等)的工控漏洞库, 并保持不断更新。

当基于层次的网络探测和系统探测模块扫描出测试目标的工控设备名称、型号、端口服务、固件版本等有效信息后, 利用工控漏洞库中的工控设备具体信息和漏洞数据进行特征对比。如果查找成功, 则发现测试目标的安全漏洞和脆弱性, 并基于此进行后续的渗透攻击。如果查找失败, 则进行特殊处理:

1) 测试目标可能存在的漏洞未收录在本框架的工控漏洞库中, 即漏洞库更新不及时。

2) 漏洞特征库设计不完善, 数据比对过程出现异常, 则进行手工查找。

3) 测试目标不存在公开已知漏洞, 后续进行基于模糊测试的漏洞挖掘。

2.4 漏洞挖掘模块

随着工控协议基于TCP/IP构建, 可将工控协议划分为底层协议和应用层协议, 应用层协议又分为公开协议和私有协议。其公开协议结构清晰, 可以基于说明文档提供的协议结构开发协议套件, 提供给测试工具进行模糊测试^[21], 但生成的测试用例往往只能挖掘出协议实现的浅层漏洞, 无法深入地对工控协议进行安全性测试。

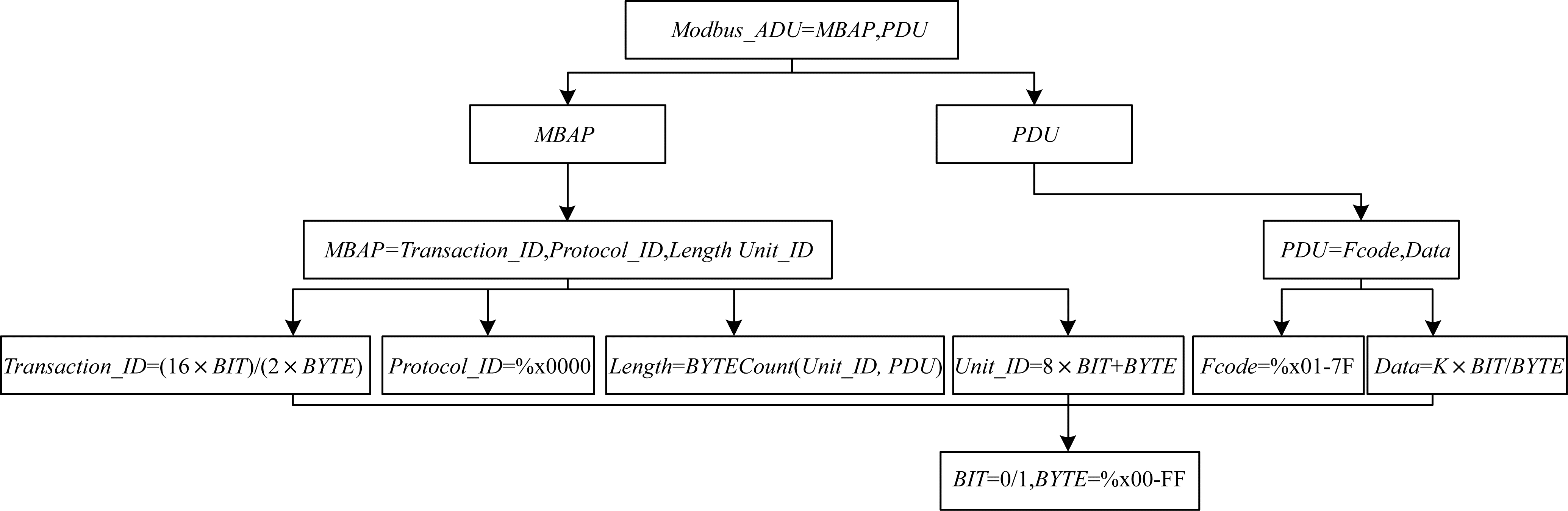

为弥补基于公开工控漏洞库的漏洞扫描^[22]的不足, 同时进行完整性更高的渗透测试, 本文根据协议模型建立样本树, 以Modbus/TCP协议为例(如图 6所示), 利用功能函数ByteCount直观表明Length字段与其他字段的关联性, 以避免协议描述模型中冗长的BNF表示^[23]。

首先对变异树进行深度优先遍历, 得到变异树节点及其属性组成的集合, 然后将节点集合逆序, 根据该集合的顺序依次寻找未被测试的节点作为变异对象, 同时将节点字段放入已测试集合中, 避免在后续样本测试中对相同字段重复测试。此外, 为了更好地提升模糊测试的效率, 系统采用哈希算法和反馈机制来优化测试样例, 避免发送低质量测试样例。

借助哈希值去重的设计思路, 在生成测试用例的同时计算测试用例的哈希值, 并保存测试用例的ID和哈希值。每当生成新的测试用例, 首先计算测试用例的哈希值, 然后根据哈希值在数据库里进行查询, 如果没用此测试用例的哈希值, 则生成测试用例, 并将其编号和哈希值写入数据库。这样会大量减少重复的测试用例, 避免对冗余的测试用例进行不必要的冗余的测试, 以便节省测试时间, 并使得模糊测试的效率得到提升。

基于工控通信协议的特征是利用功能码和异常码的反馈来调整测试用例的生成。例如, 根据处理结果, Modbus/TCP可以生成2类响应, 正常响应的功能码和请求功能码一致, 而异常响应功能码在请求功能码的基础上加上0x80, 目的是为客户机提供处理过程检测到的错误信息, 并用异常码来表明出错原因, 例如:异常码0x01表示非法的功能码, 即服务器不支持此类功能码; 0x02表示非法的数据地址, 表明请求数据包所要求访问的数据地址是非法的。而根据回应报文得到的反馈信息, 可以知道当前变异的报文域是否跟代码分支有关, 有利于调整测试样例的生成。

在传统的模糊测试中, 异常监测的方法主要是调试器跟踪和日志分析。调试器跟踪需要在被测软件所在的平台上安装本地监视器, 但工控系统的运行环境封闭, 如PLC和RTU等组件属于嵌入式设备, 难以安装本地监视工具, 所以, 该方法只适用于工控系统中的协议软件, 无法应用于PLC和RTU等组件。所谓心跳报文, 是指以单播或广播的方式发送ICMP、ARP命令和相关测试协议的诊断报文, 通过测试目标的响应报文来判断测试目标是否处于正常运行状态。在本文所设计的模糊测试模块中, 会话管理模块可以在发送相应的数据包之后调用心跳包构造模块, 然后心跳包构造模块根据前序发送的命令和数据包, 生成相应的心跳包, 发送给测试目标。测试目标收到相应的心跳包之后, 会根据心跳包的具体内容回送反馈信息, 远程监视通信模块处理反馈信息包的具体内容, 并根据其内容判断测试目标是否存在异常, 进而判断漏洞的相应信息。

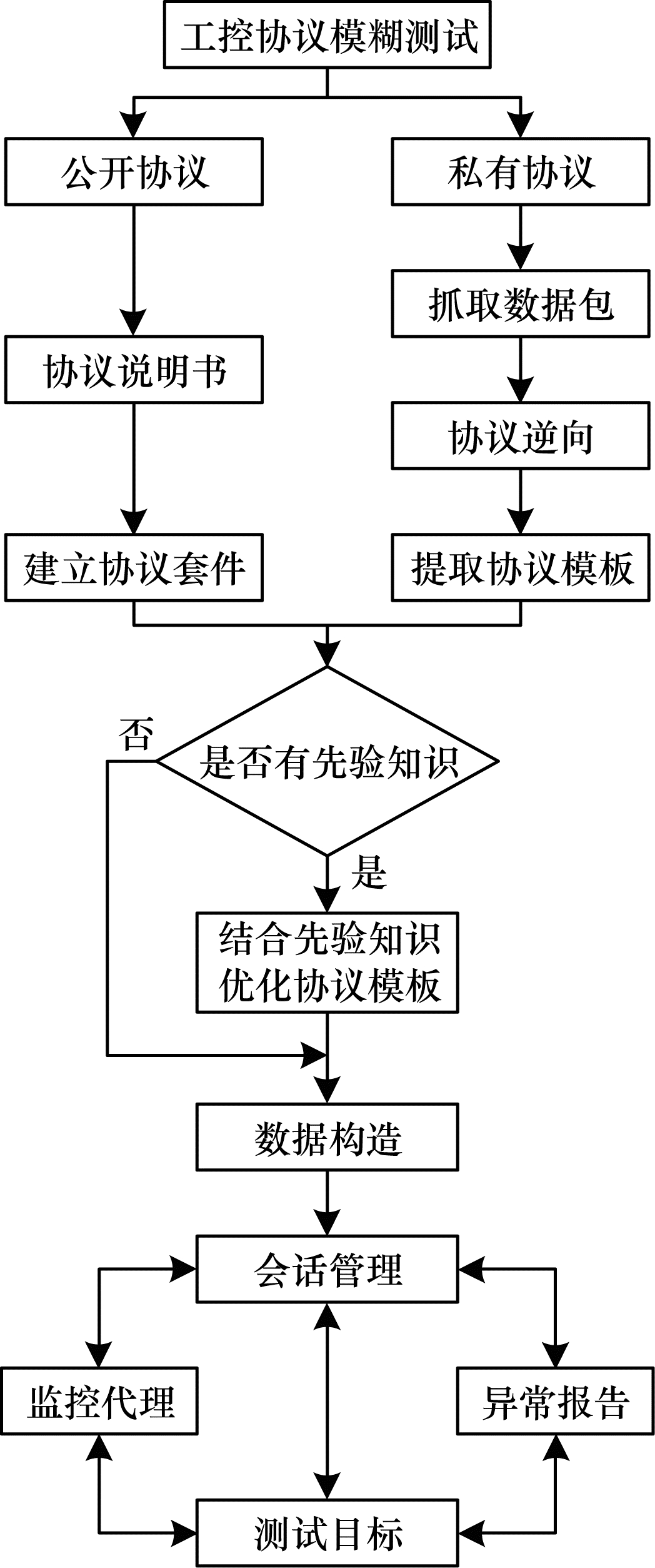

基于以上测试思路, 本文渗透测试框架基于Sulley测试工具实现了针对工控协议的模糊测试模块, 对测试目标进行漏洞挖掘和脆弱性检测。Sulley作为模糊测试工具, 实现了数据生成、测试用例执行、过程监控等模块的自动化, 由Python语言构建, 具备其方便移植、兼容性好、方便二次开发的特点。图 7是基于Sulley改进的工控协议模糊测试流程, 本文对用于生成测试样例的数据构造部分和监控代理进行了修改, 沿用了其会话管理和异常报告模块。

2.5 渗透攻击模块

渗透工具模块实现渗透框架的核心功能, 即对漏洞利用脚本编写提供支持。传统的渗透测试工具往往简单地把渗透脚本集中到系统中, 再使用工具分别进行调用, 使得漏洞样本功能单一且不利扩展。本文框架仿造开源渗透测试框架软件Metasploit, 基于模板规则进行渗透攻击脚本的编写, 既满足不同模板定义不同输入信息的特殊性, 也具备扩展性, 如exploit函数用于漏洞利用, option结构用于设置脚本输入信息, info结构用来描述该脚本所利用的漏洞信息(类型、CVE编号、影响软件版本、危害等级等)。

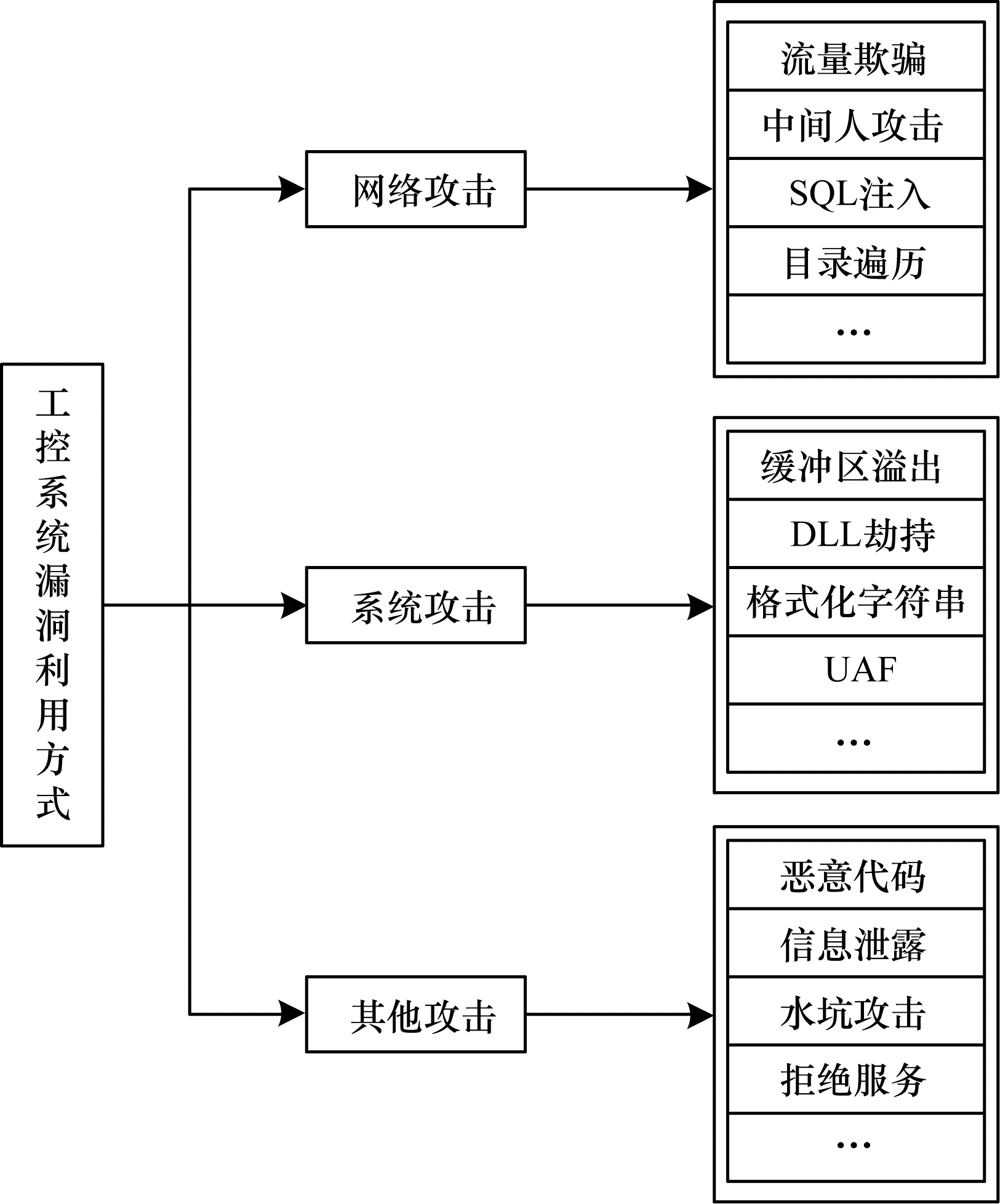

针对工控环境的特殊性, 需要基于策略机制选取漏洞利用方式, 如图 8所示。针对SCADA软件的缓冲区溢出攻击, 脚本编写时不需要考虑随机化对shellcode布局的影响; 针对PLC固件漏洞, 要考虑其指令集对不同编码的支持度; 针对工控协议的模糊测试, 在没有完全逆向协议规范的情况下, 基于特定功能码的数据包会造成由于协议栈资源管理错误的DOS攻击。因此, 本文框架渗透攻击模块在考虑工控系统安全配置和环境特殊性的基础^[24]上, 所采用的漏洞利用方式能够解决目前通用渗透攻击针对工控系统漏洞利用单一的问题。

2.6 功能交互模块

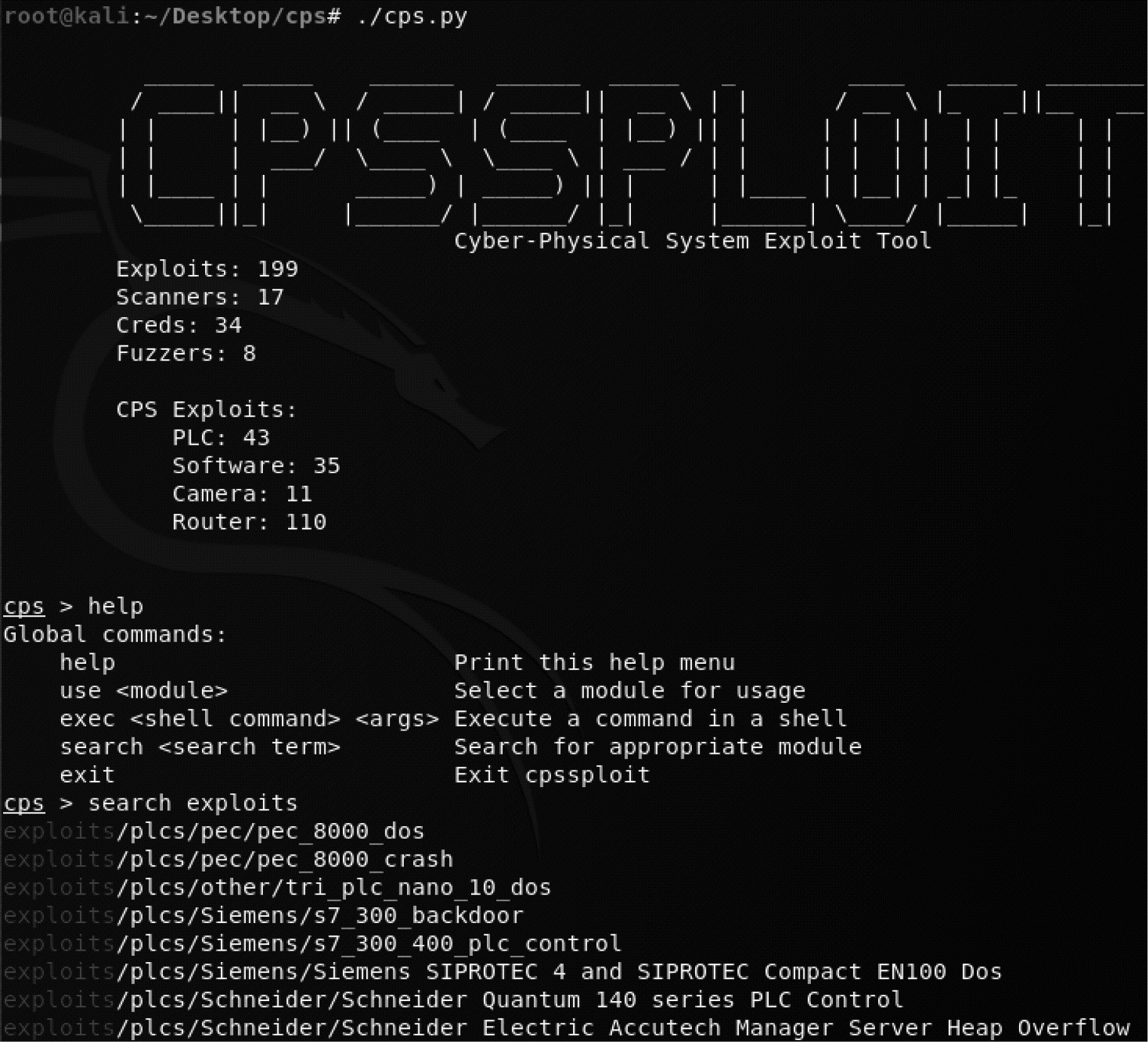

基于上述框架结构, 本文利用Python语言实现一个基于shell交互的面向工业控制系统的渗透测试工具, 其CPS功能交互界面如图 9所示。本文设计将功能模块集中到shell交互模块, 基于不同的测试目标和测试需求调用相应功能模块, 精简了框架结构以及开发、测试和用户使用流程, 便于功能扩展。

3 实验结果与分析 3.1 实验设计

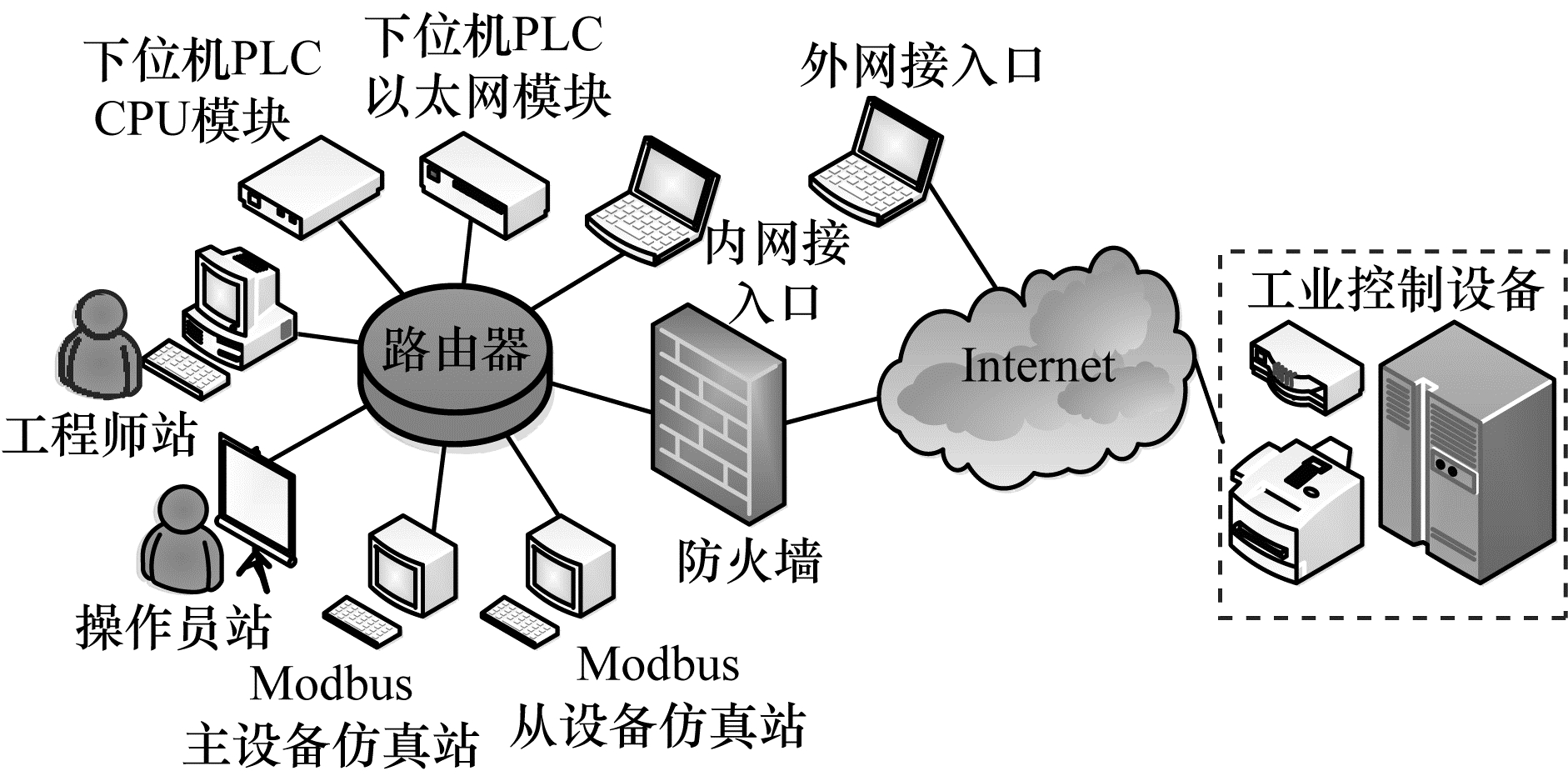

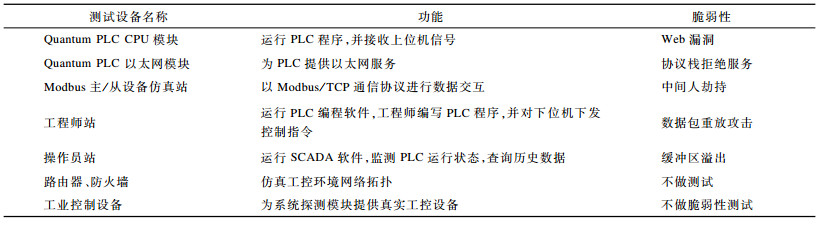

为验证本文工具框架包含功能的有效性, 利用如图 10所示的工控仿真测试环境和Shodan引擎搜索得到的公开工业控制设备, 对该渗透框架的功能进行测试, 包括工控目标探测、基于数据包的协议逆向和针对工控系统的渗透测试。表 1列出了仿真环境中测试设备的具体功能及其包含的安全脆弱性。

3.2 结果分析 3.2.1 基于协议特征的工控目标探测

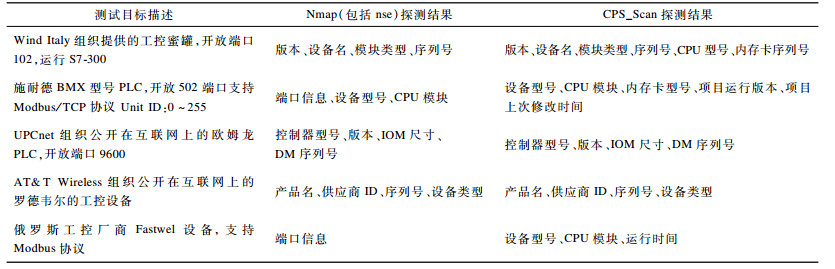

探测目标设置为互联网中的公开设备(shodan引擎搜索结果), 实验选择西门子、施耐德、罗德韦尔自动化、欧姆龙等主流工控厂商的工业设备进行目标探测。工控资产识别的结果如表 2所示。从表中可知, 利用扫描器nmap和工控相关的扫描脚本可以探测出主流工控设备的基本信息(如版本信息、设备型号等), 而该渗透测试工具框架所提供的探测模块能够扫描出更具体的信息, 如PLC的CPU型号、项目运行信息等, 其原因是基于渐近性层次探测的思想, 在网络探测的基础上, 利用工控协议基于特征码的请求回应, 基于协议规范构建的特殊请求数据包能够探测目标的具体信息。

以Modbus/TCP协议为例进行说明:

1) 公共功能码保证唯一, 如特征码0x2b(43)可以读取设备标识, 而特征码0x11(17)用于报告从机标识。

2) 用户定义功能码可能被用户使用为特殊功能的实现的, 比如Basecamp项目中, 功能码0x5a(90)允许厂商实现Modbus协议原本没有的功能, 比如终止CPU运行。

3) 保留功能码一般留作内部作用或异常应答, 如特征码0x91(145)可以用来回应从设备发生的ID错误。

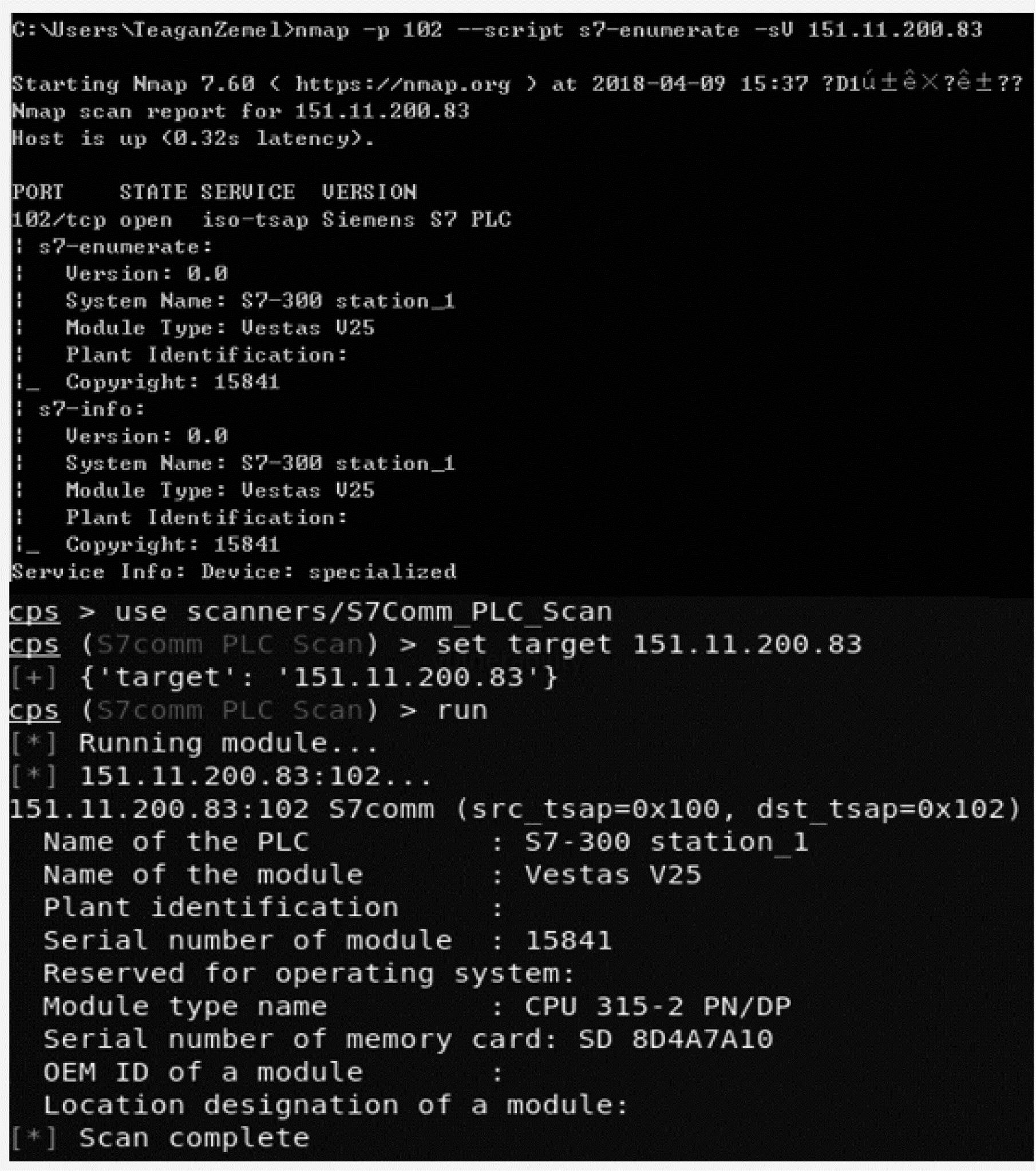

S7-300 PLC的探测结果如图 11所示。尽管S7通信协议是西门子基于某ISO协议实现的, 该协议采用了比较严格的控制措施, 但仍然可以根据协议从西门子设备中提取信息并进行响应分析, 基于特征信息鉴别目标型号; 而针对欧姆龙PLC的探测结果没有更进一步的信息, 是因为其9600端口服务使用的是私有协议, 协议解析出的模板特征不健全, 构建的特征数据包不具备查询进一步信息的特殊功能; 罗德韦尔厂商的工控设备使用的是公开协议EtherNet/IP, 框架的探测模块没有达到进一步探测目的, 其原因是EtherNet/IP协议在常用44818端口之外还使用了2222端口, 用于辅助客户端/服务端通信报文和I/O报文的发送, 状态机的复杂程度超过了探测模块目前的支持范围。

表 2和图 11的结果对比表明, 基于渐近性层次探测的思想, 充分利用工控协议基于特征码的状态转移(请求与响应)构建特殊功能码的请求数据包, 可以最大限度提高工控目标的探测效率。

3.2.2 工控通信协议模糊测试

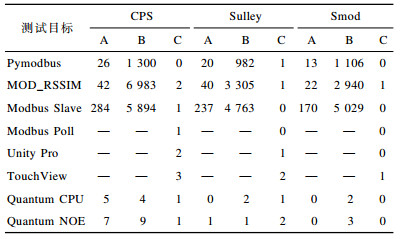

基于本文提出的基于协议模型的模糊测试方法, 选择基于Modbus/TCP协议的PLC、上位机软件和相应的仿真软件作为待测目标对象, 并根据得到异常将测试结果分为3类, 如表 3所示。其中, CPS表示本文框架所设计的工具, A类异常表示RST请求报文, B类异常表示响应不符合协议规范, C类异常为目标崩溃或者Ping不通。下位机硬件设备或模拟软件都存在A型异常, 是因为从设备由于异常断掉了TCP连接, 但由于工控通信协议对于可靠性的要求, 在断掉连接后会有机制保活并重新连接, 因此并没有崩溃。

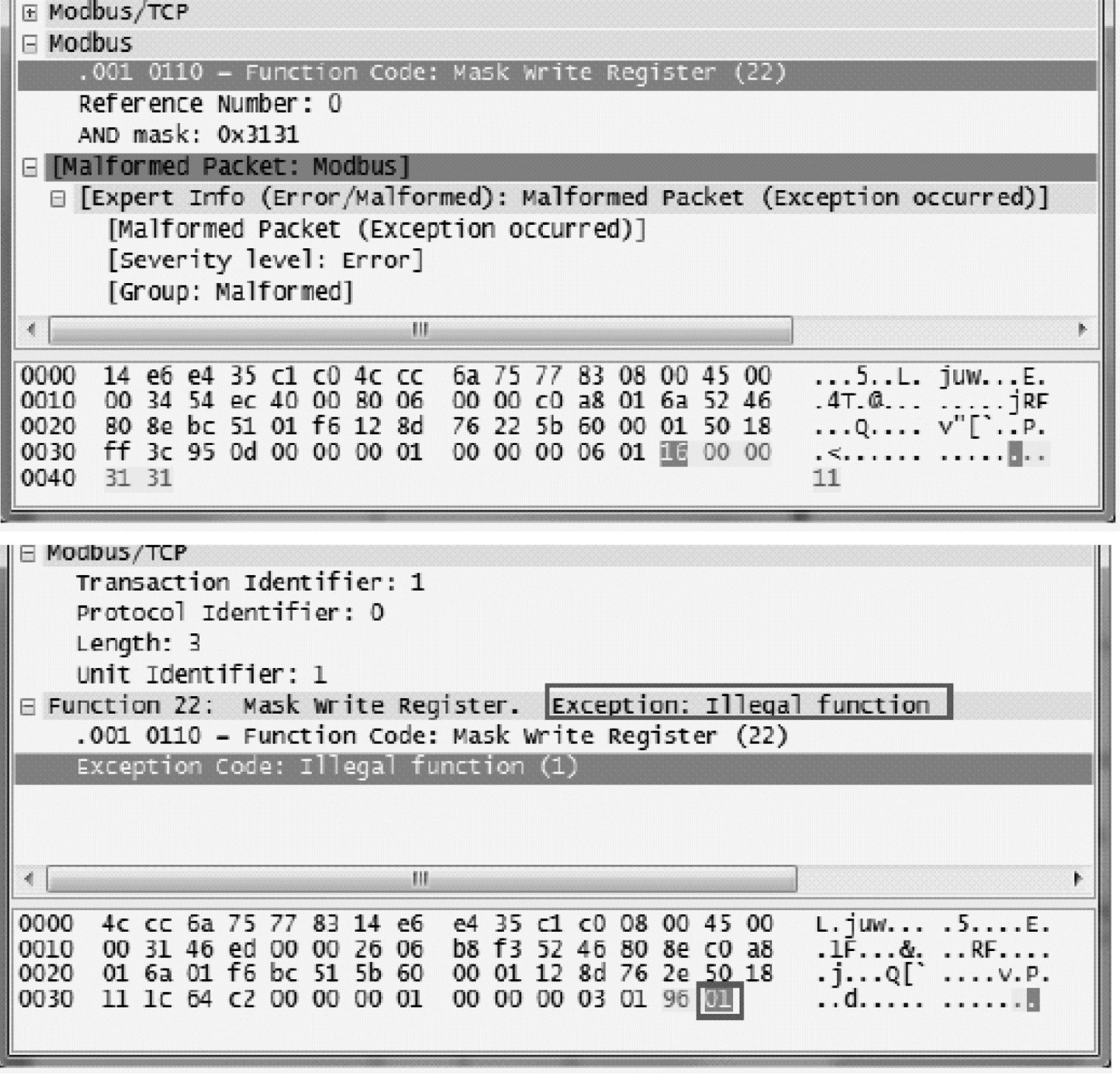

如图 12所示, OR_mask字段错误应该返回差错码0x96和异常码0x02, 但反馈的数据包显示的异常码为0x01, B类异常出现的原因根据测试对象的不同而不同, 对于仿真软件如Modbus/Slave等而言, 是因为开发者没有按照标准协议规范实现, 完全由开发者自定义功能码的使用, 所以导致数量巨大的B类异常; 而对于施耐德厂商的专业设备, 其存在的B类异常由内存错误导致。

对于C类异常, 其中测试目标Quantum CPU挖掘出的协议漏洞经过验证为已知漏洞CVE-2017-6017, 即Schneider PLC中存在资源耗尽漏洞, 攻击者发送精修编制的数据包导致设备无响应, 导致拒绝服务; Quantum NOE中挖掘出的2个漏洞:一个是以太网模块接收全部分段并重组报文时总长度超过65 535 Byte, 导致NOE模块出现内存分配错误, 触发TCP/IP堆栈崩溃; 另一个也是资源消耗型漏洞, 会导致拒绝服务攻击。

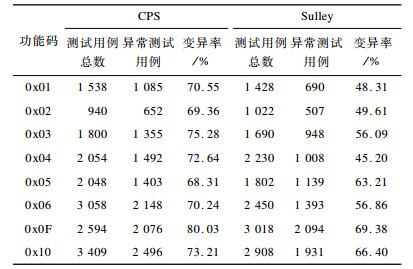

为验证基于协议样本树的测试用例生成算法能够提升模糊测试的效率, 本文对Modbus/TCP协议不同的功能码进行测试, 结果如表 4所示。其中:异常测试用例指报文格式错误, 字段取值不符合协议标准或者不在去取值范围内, 可能会触发目标对象异常响应; 变异率则是异常测试样例数目在测试样例总数中所在比重, 能够反映模糊测试工具在生成测试样例的随机性和针对性。Modbus/TCP读系列功能码的报文格式固定, 上下文关联性较小, CPS的变异率为69.36%~75.28%。Modbus/TCP写系列功能码的报文负载字段取决于用户, 上下文关联性大, CPS变异率为68.31%~80.03%。实验结果表明, 无论是变异率的大小, 还是变异率的稳定性, CPS都高于基于随机策略的测试用例生成的Sulley工具。

3.2.3 针对工控系统的渗透攻击

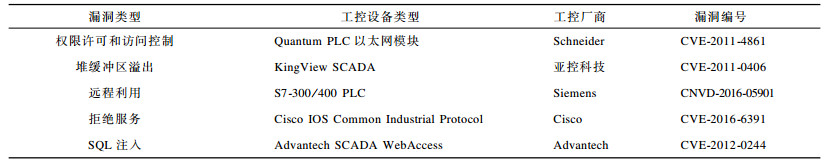

框架中渗透攻击脚本能够支持多种漏洞利用方式, 如表 5所示。基于图 10所示的测试环境和漏洞挖掘模块所提供的指纹信息, 对工控设备的脆弱性进行渗透测试。

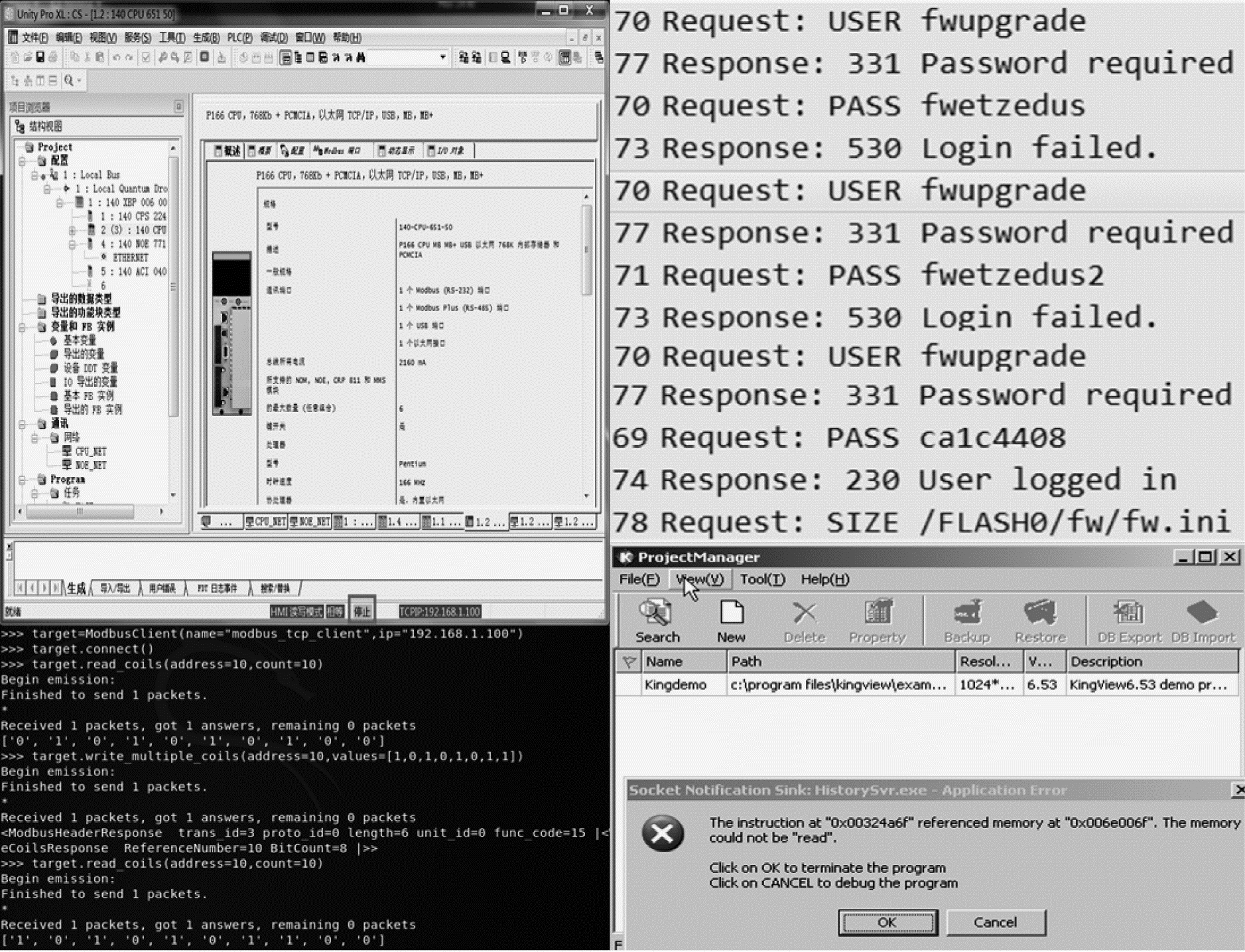

如图 13所示, 工程师站的编程软件是Unity Pro, 负责编写PLC程序并下发到下位机Quantum PLC中, 其通过文件服务器进行固件的远程更新, 通过流量分析, 发现内置硬编码密钥, 攻击者可通过该密码账户下载PLC的固件, 以及对其进行恶意更新, 注入RootKit, 造成严重后果。

此外, 该软件使用的通信协议是Modbus/TCP, 缺乏现代化的安全功能, 容易遭受数据包重放攻击。操作员站使用的是亚控科技的SCADA软件, 负责监控下位机PLC的运行状态, 根据指纹比对, 发现其服务组件存在已知的堆缓冲区溢出, 发送特定的数据包可导致软件崩溃, 甚至是达到代码执行的目的。

3.3 工具对比

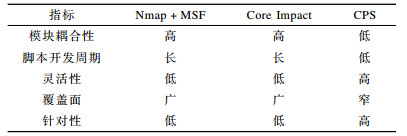

将该渗透测试框架与Nmap、MSF、Core Impact等工具进行各方面的比较, 结果如表 6所示。可以看出:CPS通过模块组合的方式进行渗透测试工具的开发, 与成熟的渗透工具相比, 其各功能模块耦合性低, 可单独进行工作, 易于扩展, 其脚本开发受到的限制较少, 灵活性高; 在具体的功能模块方面, 因为CPS为面向工业控制系统所设计并实现的, 所以在系统探测和漏洞利用方面, 在与现有通用工具的纵向比较下, 其系统扫描覆盖面低, 漏洞利用方式少, 但基于工控系统的特殊性, 既保留了传统的漏洞利用方式, 又具有针对工控系统的渗透测试, 因而针对性强; 此外, 根据工控系统注重稳定可靠性、版本和补丁更新少的现状, CPS还包括了基于协议模糊测试的漏洞挖掘功能, 特别是基于协议描述模型和工控协议反馈特征的测试用例生成, 可大幅提高渗透测试的效率。

4 结束语

工业控制系统网络化和信息化的深度融合提高了生产效率, 但同时又使系统面临信息安全问题。针对当前面向工控系统渗透测试研究较少的现状, 本文设计一种渗透测试工具框架。实验结果表明其能针对工控系统进行有效的效率探测、协议脆弱性检测和渗透测试, 且结构简明、易于扩展。但该渗透测试工具的功能还不够完善, 如系统探测模块所支持的工控协议数量较少、模糊测试的效率还有待提升。鉴于工业控制系统信息安全的特殊性和复杂性, 可以通过基于可信计算的工业以太网协议改进方案来提高其通信的安全可靠性^[25]，这将是下一步的研究方向。
