0 概述

人脸表情是人类表达情感中最自然的信息, 其在人们表达情感的过程中传达了55%的有用信息, 而语言所传达的有用信息仅占7%^[1]。因此, 近年来人脸表情识别被广泛应用于人机交互、医疗、教育和游戏等领域, 已经成为计算机视觉和机器学习方面的研究热点^[2]。

早期的人脸表情识别方法主要采用手动提取特征(如LBP^[3]、HOG^[4]和Gabor^[5]等)的方法, 在此基础上再利用SVM^[6]进行分类。文献[7]提出一种改进的多特征表情识别方法, 首先利用链码编码刻画表情形状特征并构建形变特征描述面部几何变化, 然后构造Gabor特征融合图以表征表情局部纹理细节, 最后采用支持向量机对表情进行分类。文献[8]提出一种基于高斯过程隐变量模型的表情识别方法, 首先运用高斯过程隐变量对提取的表情特征进行降维, 然后利用变分稀疏高斯过程分类方法进行表情识别, 但此方法受人为干扰影响较大。

卷积神经网络通过构建多个卷积层来提取人脸表情更深层次的特征, 可避免人为提取特征带来的误差且具有很强的鲁棒性, 逐渐成为目前的主流方法。文献[9]提出一种多分辨率特征融合的卷积神经网络, 首先利用2个相互独立且深度不同的通道对图片进行特征提取, 使卷积神经网络自主学习同一图像下不同分辨率的特征, 然后将不同分辨率的特征送入全连接层并进行特征融合, 最后基于SoftMax分类器进行表情分类。文献[10]设计一个隔离损失函数, 相对于一般网络所采用的多分类损失函数, 该函数能更准确地区分不同类之间的中心距离, 提升网络分类效果。

卷积神经网络具有较高的识别率和鲁棒性, 但其需要大量的训练数据进行网络训练, 在实际中往往很难付出高昂的代价利用人工标记大量表情数据集, 因此, 很多表情识别任务因缺少标记数据而无法利用卷积神经网络。针对此问题, 可利用其他有丰富标记的数据集进行辅助训练, 但不同的人脸表情数据集通常具有不同的姿态、光照和清晰度, 会使目标域数据集和源域数据集的数据分布存在很大差异, 导致正确率下降。针对此问题, 可采用迁移学习进行辅助训练, 同时减少源域数据集和目标域数据集之间的分布差异。目前迁移学习主要有基于实例^[11]、基于特征^[12]和基于模型^[13]3种方法, 领域自适应是基于特征的方法。文献[14]提出一种域再生成的无监督学习方法, 通过减少源域数据和目标域数据之间分布的差距来提高识别的准确率。文献[15]提出一个新的域适应卷积神经网络, 将coral损失函数和多分类损失函数共同作为训练优化目标对源域知识进行迁移。文献[16]提出一种基于LBP特征的核均值匹配方法, 通过计算源域和目标域的核均值进行数据分布的自动匹配, 但该方法需要标记一定量准确的目标域数据。

为高效识别不同分布且无标注的人脸表情数据, 本文引入Squeeze-and-Excitation(SE)模块^[17]设计基于域适应的卷积神经网络结构。通过对全连接层进行适配, 把源域数据和目标域数据映射到再生核希尔伯特空间得到域混淆损失函数, 并将其加入到分类损失函数中, 在减小源域及目标域分布差异的同时得到准确的目标域表情分类结果。

1 基于域适应的卷积神经网络 1.1 网络结构

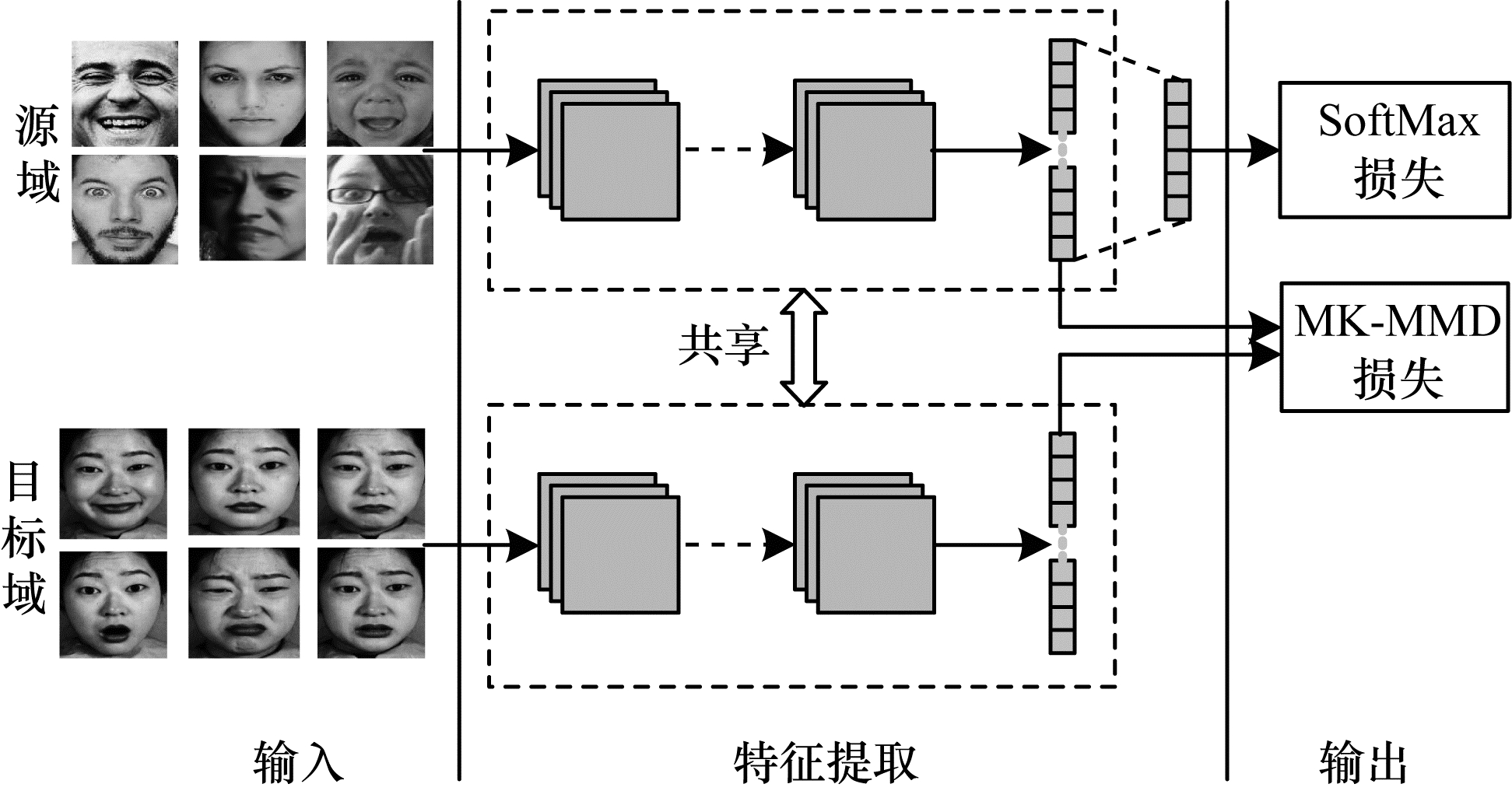

本文以AlexNet为原型, 提出一种基于域适应的卷积神经网络用于表情识别, 该网络结构如图 1所示。

基于域适应的卷积神经网络由共享参数的源域卷积神经网络和目标域卷积神经网络组成。本文在对AlexNet进行改进的同时, 引入具有注意力机制的SE模块来提高网络的特征提取能力, 最终通过输入源域X_s、源域表情标签L_s和无标签的目标域X_t来训练网络, 使X_t的表情得到正确分类。训练过程中的域适应通过第一个全连接层来实现, 作为域适应适配层, 本文分别提取X_s和X_t在该层的特征, 利用多核最大均值差异(Multi-Kernel Maximum Mean Discrepancies, MK-MMD)^[18]计算提取到的特征之间的分布距离, 最终将该距离作为2个域之间的分布差异和多分类损失一起形成优化目标。此外, 网络中所有的输入都参与计算MK-MMD损失, 但只有被标记的源域数据用于计算多分类损失。

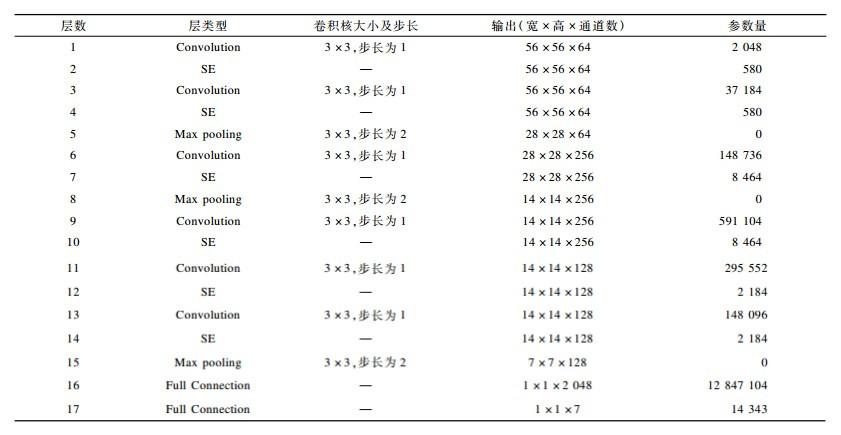

网络结构及参数信息如表 1所示。本文设计的卷积神经网络主要由6个卷积层和2个全连接层依次相连组成, 卷积层的所有卷积核大小为3×3(步长为1), 通道数分别为64、64、256、256、128、128, 第一个全连接层是2 048维的域适应适配层, 最后一个全连接层是7维的SoftMax输出层, 用于对7类表情的预测。网络中的每一个卷积层后都依次采用批量归一化(Batch Normalization, BN)^[19]、修正线性单元(Rectified Linear Unit, ReLU)^[20]和SE模块并且在第2个、第3个和第6个SE模块后嵌入窗口大小为3、步长为2的最大池化层。

1.2 人脸表情特征提取

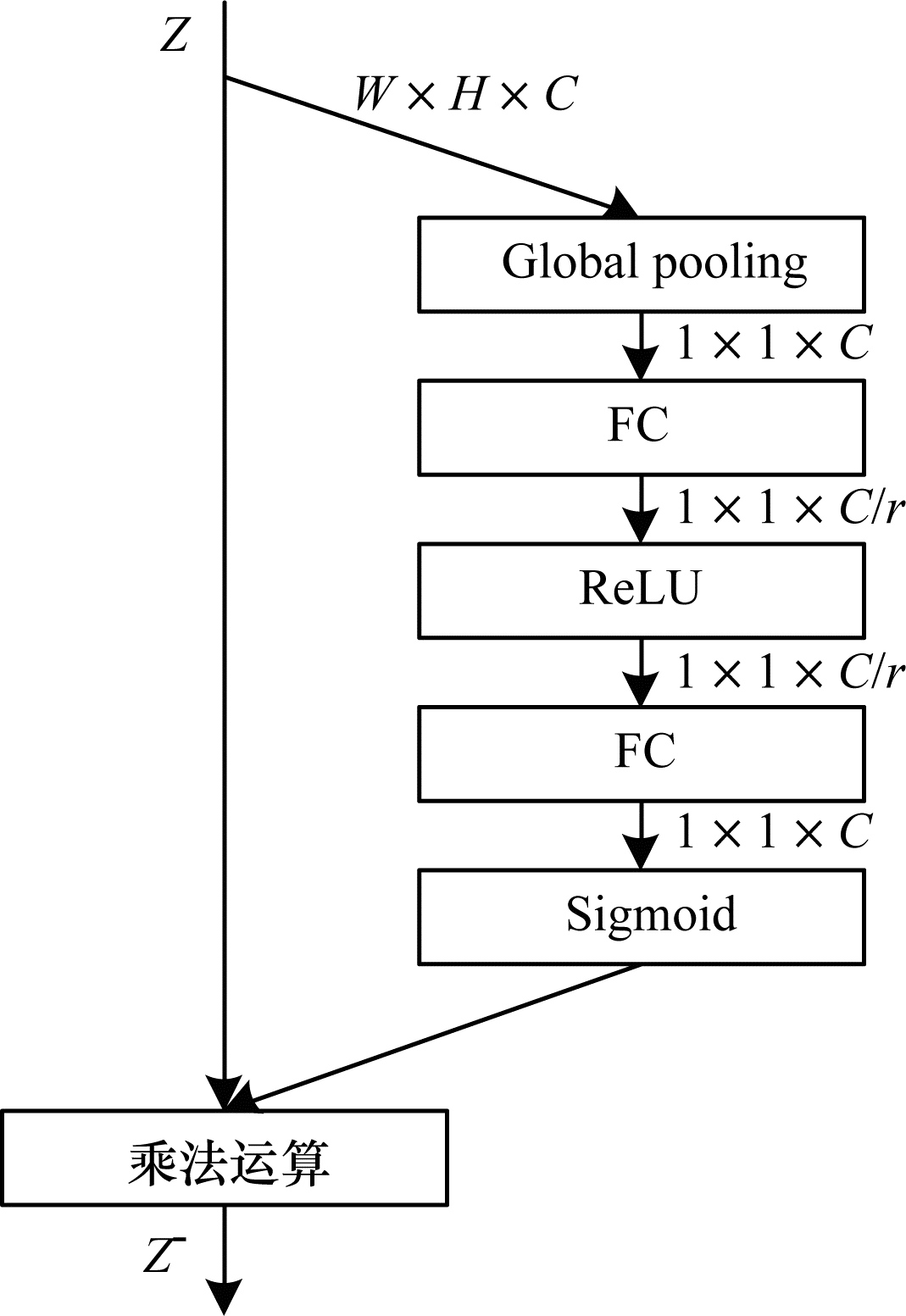

本文主要以卷积层和全连接层为基础来提取人脸表情特征。为使网络具有更好的特征提取能力, 在原网络中加入一些新的模块。首先在每个卷积层后都连接具有学习能力的BN层, 使中间层数据分布在训练过程中不发生改变, 在加快网络收敛速度的同时提高初始学习率; 然后在BN层后引入具有注意力机制的SE模块, 该模块由压缩、激发和重分配3个部分构成, 当上一层网络结构输出一个宽为W、高为H、通道数为C的特征Z时, SE模块可以学习到该特征不同通道的重要性并进行加权, 最终输出一个表征能力更强的特征Z^-, SE模块结构如图 2所示。

SE模块首先进行压缩操作, 通过全局平均池化方法将Z的W×H×C维特征压缩成1×1×C维特征; 然后进行激发操作, 采用2个全连接层去表示通道间的相关性, 第1个全连接层将全局池化后的1×1×C维特征的通道维度降低到输入的1/r, 第2个全连接层将C/r维通道特征升回到原来的C维, 2个全连接层之间采用一个ReLU函数激活; 最后进行重分配操作, 对激发操作的输出通过一个Sigmoid激活函数获得0~1之间归一化的权重, 再通过乘法运算将归一化后的权重加权到每个通道的特征上, 以此使网络可依照权重提升有用的特征并抑制对当前任务作用不大的特征。在上述操作基础上, 将ReLU激活函数应用到全部的卷积层和全连接层。ReLU定义为f(x)=max(0, x), 当输入x＜0时, 输出为0;当x>0时, 输出为x。该激活函数能使网络更快速地收敛并且可避免使用其他激活函数产生的梯度消失问题。

1.3 基于域适应的人脸表情分类

本文设计的网络是一个分类模型, 其通过域适应策略将源域表情特征知识迁移到目标域上, 从而实现对目标域表情的正确分类。该网络首先分别提取源域和目标域在适配层的表情特征来计算2个域之间的MK-MMD距离。MK-MMD用于表示不同域之间的分布距离, 它是在最大均值差异(Maximum Mean Discrepancies, MMD)^[21]距离基础上的改进。MMD距离定义如下:

$ MMD[F,p,q]: = \mathop {\sup }\limits_{f \in F} \left( {{E_p}\left[ {f\left( {{X_{\rm{s}}}} \right)} \right] - {E_q}\left[ {f\left( {{X_{\rm{t}}}} \right)} \right]} \right) $

(1)

其中, sup表示函数的最小上界, E_p和E_q是分布为p的源域数据X_s和分布为q的目标域数据X_t的数学期望, F是所有特征空间映射函数f的集合。由于当F为再生核希尔伯特空间中的单位球时分布度量效果最佳, 因此本文采用的MK-MMD是通过多个高斯核函数将f(·)表示为再生核希尔伯特空间H来度量源域和目标域的分布差异, 高斯核函数为:

$ k\left( {{X_{\rm{s}}},{X_{\rm{t}}}} \right) = \exp \left( {\frac{{ - {{\left\| {{X_{\rm{s}}} - {X_{\rm{t}}}} \right\|}^2}}}{{2{\sigma ^2}}}} \right) $

(2)

其中, σ是由中值算法得到的高斯核函数的带宽^[20]。再生核希尔伯特空间的MK-MMD定义如下:

$ MM{D_{{\rm{MK}}}}[H,p,q]: = {\left\| {{E_p}\left[ {\Phi \left( {{X_{\rm{s}}}} \right)} \right] - {E_q}\left[ {\Phi \left( {{X_{\rm{t}}}} \right)} \right]} \right\|_H} $

(3)

其中, Φ(·)为f(·)的高斯核函数映射。

为实现域迁移能力的最大化, 本文采用核选择策略^[19], 计算式如下:

$ K: = \left\{ {k = \sum\limits_{u = 1}^d {{\beta _u}} {k_u},\sum\limits_{u = 1}^d {{\beta _u}} = 1,{\beta _u} \ge 0,\forall u} \right\} $

(4)

其中, d为高斯核的数量, β是由学习所得到的不同高斯核的权重^[18]。

文献[22]提出一种无偏差的MK-MMD计算公式, 定义如下:

$ \begin{array}{l} MMD_{{\rm{MK}}}^2[H,p,q] = \frac{1}{{m(m - 1)}}\sum\limits_{i \ne j}^m k \left( {{X_{{\rm{s}}i}},{X_{{\rm{s}}i}}} \right) + \\ \frac{1}{{n(n - 1)}}\sum\limits_{i \ne j}^n k \left( {{X_{{\rm{t}}i}},{X_{{\rm{t}}i}}} \right) + \frac{2}{{mn}}\sum\limits_{i,j = 1}^{m,n} k \left( {{X_{{\rm{s}}i}},{X_{{\rm{t}}i}}} \right) \end{array} $

(5)

其中, m为X_s的数量, n为X_t的数量, 当且仅当p和q分布相同时MK-MMD距离为0。当适配层的计算出MK-MMD距离后, 将其与多分类损失函数一起作为域适应卷积神经网络的优化目标来最小化源域和目标域的分布。多分类损失函数定义为:

$ {L_{\rm{c}}}\left( {{y_p},y} \right) = \sum\limits_{i = 0}^6 - {y_{pi}}\ln {y_i} $

(6)

其中, L_c(y_p, y)为X_s的多分类损失函数, y_p为网络预测的类别, y为真实的类别, i表示表情类别。最终的域适应任务中总损失函数定义为:

$ L = {L_{\rm{c}}}\left( {{y_p},y} \right) + \lambda MMD_{{\rm{MK}}}^2[H,p,q] $

(7)

其中, L为域适应总损失, L_c(y_p, y)为多分类损失函数, MMD_MK²[H, p, q]是源域和目标域之间分布的距离, 通过在适配层上计算得到, 参数λ控制着分布距离在多大程度上参与网络的训练。在训练过程中, 将总损失函数L作为优化目标来更新网络参数, 使得卷积神经网络可以不断缩小源域和目标域数据之间分布的差异, 以此实现域自适应。

1.4 训练策略

本文设计的网络在训练时参数更新策略采用带动量优化的随机梯度下降, 动量设置为0.9, 训练每批的数据量为128, 初始学习率设置为0.008, 每轮的权重衰减系数为0.000 1。依据文献[18], 本文共选取5个高斯核, 不同核的带宽分别设置为σ/4、σ/2、σ、2σ、4σ。

本文所有实验均在python3.6.5上实现, 硬件平台为Intel(R) Core(TM)i7-8700 CPU, 内存为16 GB, GPU为11 GB的NVIDIA GeForce GTX 1080Ti。

2 实验结果与分析 2.1 数据集及数据预处理

本文所采用的数据集为JAFFE数据集^[23]、RAF-DB数据集^[24]和CK+数据集^[25]。JAFFE数据集是在实验室环境下采集的数据集, 该表情数据库由10名日本女性做出的7种基本表情(生气、厌恶、害怕、高兴、悲伤、兴奋和正常)构成, 每个人每种表情有2张~4张, 共213张图片。本文在使用该数据集之前对数据进行了裁剪, 将原始表情图像的人脸区域裁剪出来以减少表情无关区域的影响, 裁剪效果如图 3所示。

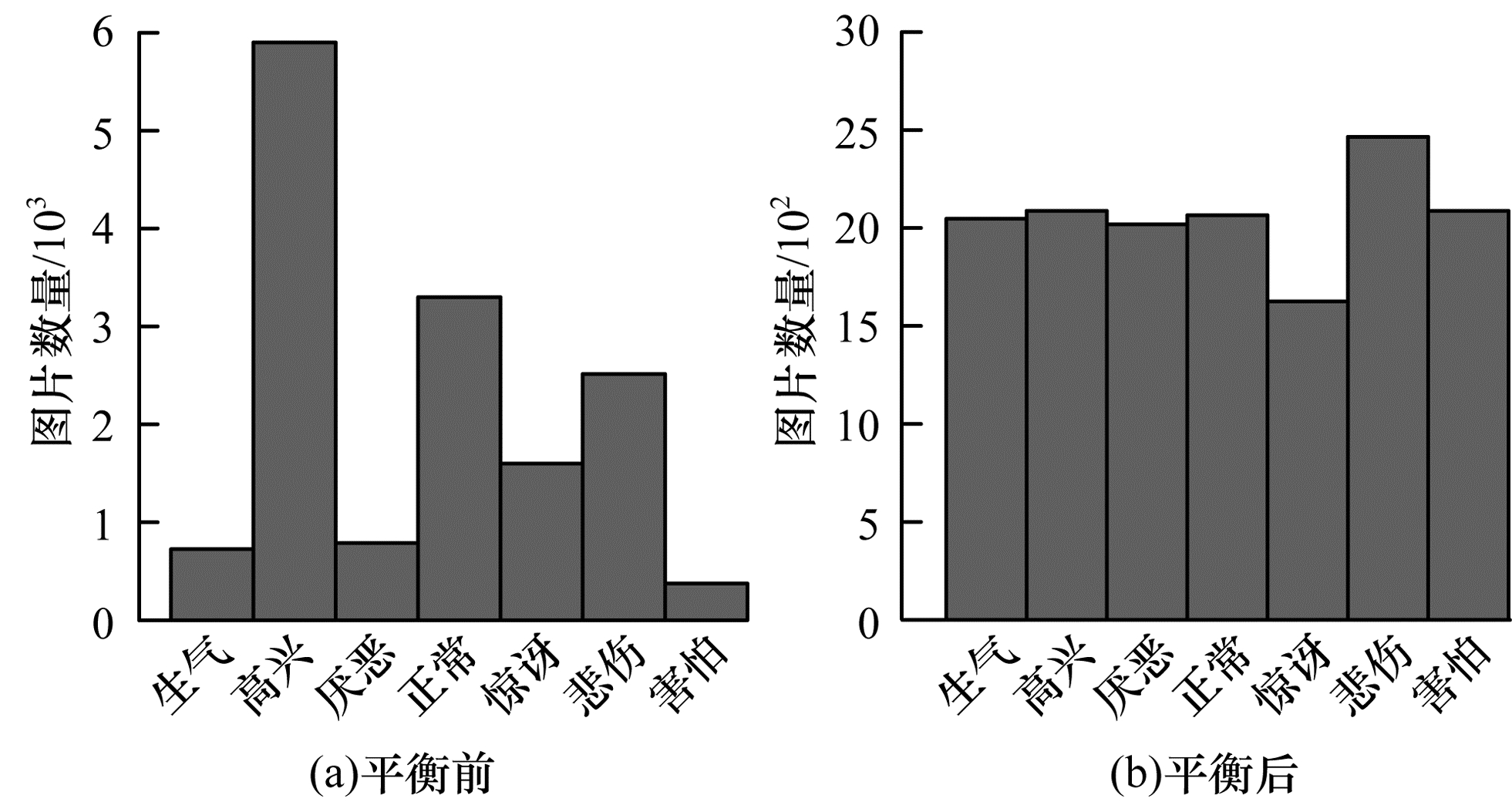

RAF-DB数据集是自然环境下的数据集, 它包含29 672张图片, 由7种基本表情子集和11种混合表情子集组成。本文利用该数据集的7种基本表情子集(生气、高兴、厌恶、正常、惊讶、悲伤、害怕)进行训练, 包含15 339张图片。由于该数据集不同类的样本数量相差较大, 因此对该数据集做均衡化处理:对高兴和正常的表情数据采用欠采样的方法; 对生气、厌恶和害怕的表情数据采用随机旋转和水平翻转的数据增强方法。平衡后的数据集包含14 535张图片, 平衡效果如图 4所示。

CK+数据集是在实验室环境下对123个人采集的593段表情序列。在采集的表情序列中, 只有309段表情序列被标记为6种基本表情(生气、厌恶、害怕、高兴、悲伤和惊讶)之一。本文按照常用的选择方法, 从309段表情序列中抽取第1帧(正常表情)和最后3帧组成具有7种基本表情的表情库, 共计1 236张表情图片。下文中提及的CK+数据集指所组成的表情库。

在本文的所有实验中, 将有标签的RAF-DB数据集作为源域数据集, 将无标签的JAFFE数据集和无标签的CK+数据集作为目标域数据集。源域数据集全部作为训练集, 目标域数据集的训练集、验证集和测试集划分比例为8:1:1。数据集中的图片统一缩放到56像素×56像素大小再作为网络的输入。

2.2 实验对比与分析

本文采用表情识别准确率作为评价准则, 其定义为:

$ Accuary = \sum\limits_{i = 1}^7 {\frac{{{N_i}}}{N}} $

(8)

其中, N为X_t的样本数量, N_i为识别第i类表情正确的样本数量。本节首先讨论压缩率对比实验来确定基础的卷积神经网络分类模型; 然后讨论惩罚系数对比实验使得分类模型具有最好的迁移效果; 最后通过对比不同方法来确定本文方法的有效性。

2.2.1 压缩率对比实验

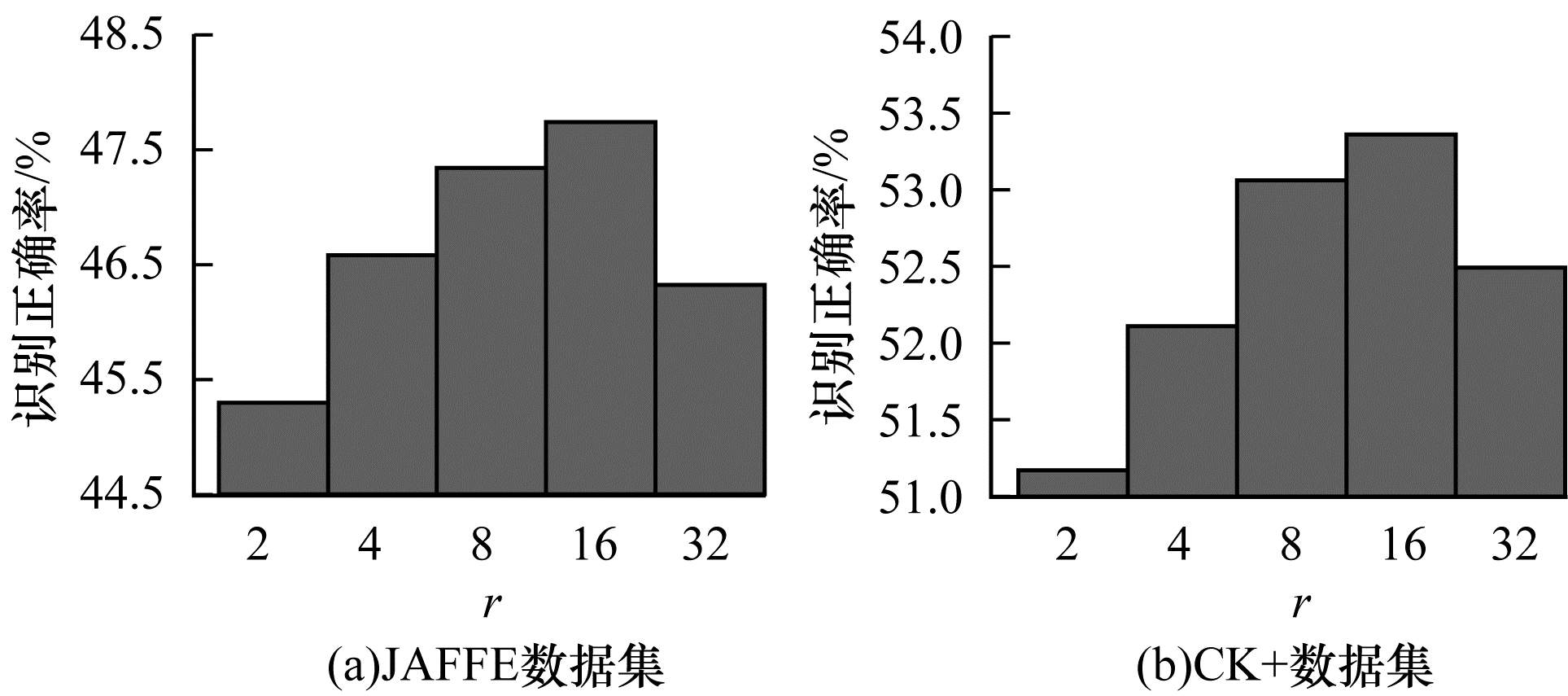

在SE模块中设置不同的压缩率r可以使模块具有不同的通道加权能力。本文在未使用域适应策略的条件下将r分别设置为2、4、8、16、32进行对比实验, 实验结果如图 5所示。从中可以看出, 当SE模块的压缩率逐渐变大时, 表情识别正确率先升高后下降, 这是因为压缩率太小会使模块学习不到特征的主要知识, 压缩率太大会使得模块容量变小而无法有效学习, 因此, 选择合适的压缩率可使网络具有最好的特征提取能力。由图 5可知, 当r为16时网络具有最高的表情识别正确率, 此时SE模块最好地学习到了通道之间不同贡献率的知识, 因此, 在本文的所有实验中将r设置为16。

2.2.2 惩罚系数对比实验

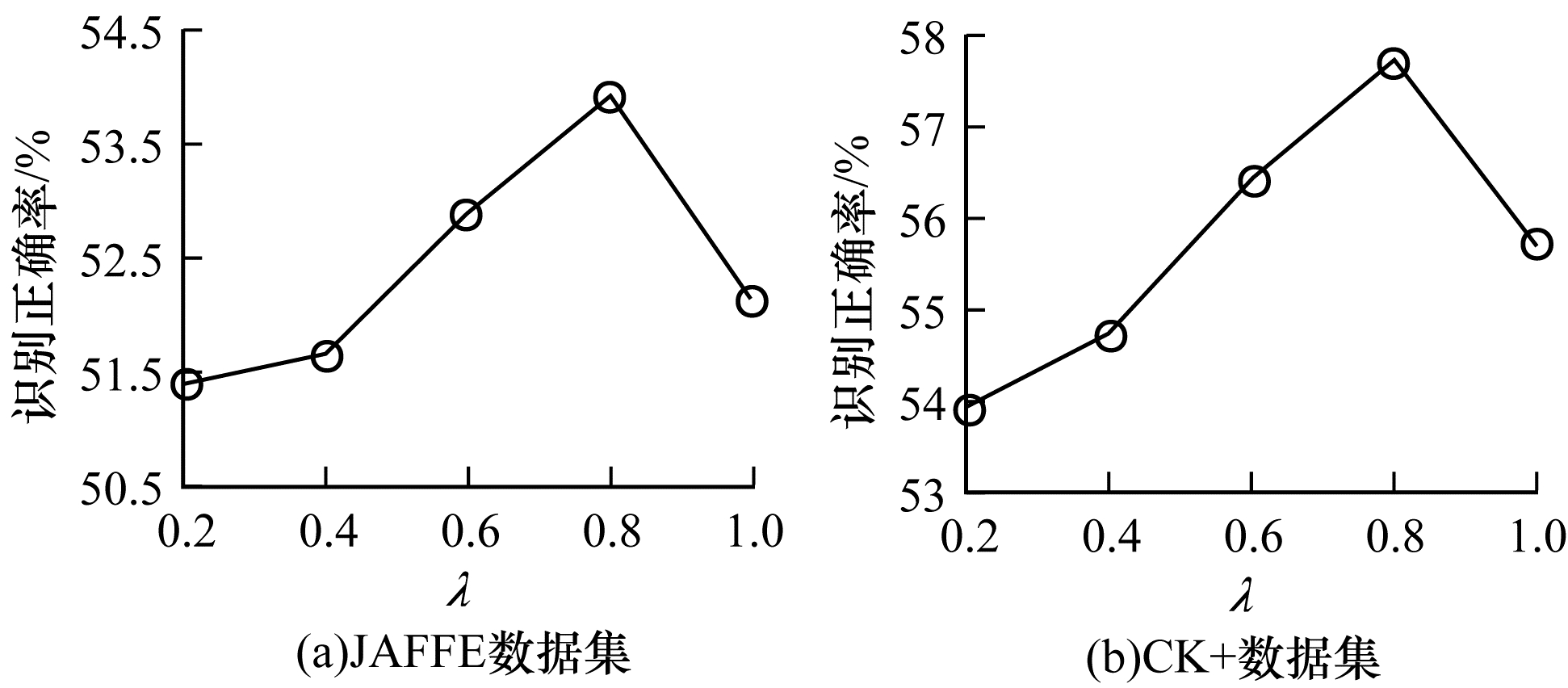

图 6是不同惩罚系数λ的对比实验结果。域适应任务总损失中λ决定了迁移的程度, 本文将λ分别取值为0.2、0.4、0.6、0.8、1.0来测试域适应程度不同对分类准确率产生的影响。由图 6可以看出, 当λ取0.2时迁移效果最差, 网络在此时的迁移能力最弱, 但比不加迁移时的识别正确率要高, 证明了迁移方法的有效性。当λ逐渐变大, 表情识别正确率先升高后下降, 当λ为0.8时正确率达到最高值, 此时网络能够最好地学习到源域数据集的知识。由此可以证明, 最大的迁移程度未必能够得到最好的迁移效果, 但惩罚系数的选择必须恰当。

2.2.3 不同方法对比实验

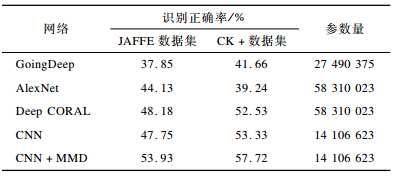

本文通过表情识别正确率和网络结构参数量2个指标来与经典的AlexNet网络^[20]、GoingDeep网络^[26]和Deep CORAL网络^[15]进行对比, 以此证明提出方法的有效性, 对比结果如表 2所示。

由表 2可以看出, 本文设计的网络结构在不进行域适应时, 对JAFFE和CK+数据库图片中的表情识别正确率比AlexNet和GoingDeep高, 证明该结构可以更有效地提取表情特征信息。同时, 其参数量最少, 在实现卷积神经网络轻量化的同时取得了较高的表情识别准确率。当加上提出的域适应方法后, JAFFE库的正确率在47.75%的基础上提升了6.18%, CK+库的正确率在53.33%的基础上提升了4.39%。另外, 本文方法在JAFFE和CK+数据库上的正确率比Deep CORAL网络分别高5.75%和5.19%, 足以证明本文提出的域适应卷积神经网络可以有效地减小源域和目标域数据之间的分布误差, 更适用于人脸表情识别问题。目标域人脸表情部分识别结果如图 7和图 8所示。

3 结束语

针对人脸表情识别因缺少标注数据难以使用卷积神经网络的情况, 本文设计一个基于域适应的卷积神经网络。对源域表情图片和目标域表情图片, 分别通过2个权重共享且带有SE模块的卷积通道进行特征提取。在此基础上, 在全连接层计算不同域特征之间的最大均值距离, 把减小最大均值距离作为网络的优化目标, 以此将源域的知识迁移到目标域上, 实现对目标域中无标注表情数据的正确分类。下一步将针对卷积神经网络设计性能更优的域适应策略, 使网络具有更强的表情迁移能力。
