0 概述

自从极限学习机(Extreme Learning Machine, ELM)被提出以来, 由于其具有泛化能力强、训练时间短的优点, 受到了许多学者的关注。文献[1]证明了ELM的一致逼近性并将ELM直接应用于回归与多分类问题^[2]。为处理非平衡数据的学习问题, 文献[3]通过引入类别权值, 提出了加权极限学习机(W-ELM)。文献[4]提出的在线序列极限学习机(OS-ELM), 将ELM延伸至在线学习问题, 拓宽其实际应用范围。目前, ELM在语音识别^[5]、电力系统^[6]等领域已得到初步应用。

作为一种新兴技术, ELM在回归和分类应用中表现出良好的性能, 具有较高的运行速度和较好的通用性, 但为探索ELM在现实问题中的普遍适用性, 需要确定用于解决特定任务的最合适的网络架构。ELM与批量学习方案^[7]以及在线顺序学习方案^[8]是以固定网络规模开发的, 搜索这种固定网络大小的常用方法是通过反复实验。该方法简单明了, 但计算成本高, 不能保证所选择的网络规模接近最优。文献[9]提出增量ELM(I-ELM)算法, 其中隐藏节点被逐一随机添加, 并且当添加新的隐藏节点时, 现有隐藏节点的输出权重被冻结, 证明了I-ELM的通用逼近能力。凸面I-ELM(CI-ELM)^[10]采用另一种源于巴伦凸优化概念的增量方法。当添加新的隐藏节点时, 这种方法允许适当地调整现有隐藏节点的输出权重。在这种情况下, CI-ELM可以实现比I-ELM更快的收敛速度, 同时保留I-ELM的简单性。在I-ELM和CI-ELM的学习过程中, 一些新添加的隐藏节点仅在网络的最终输出中起很小的作用, 因此可能增加网络复杂性。为避免上述问题并获得更紧凑的网络架构, 文献[11]提出增强型I-ELM(EI-ELM)算法。在EI-ELM的每个学习步骤中, 随机生成若干隐藏节点, 并且仅将导致最大残余误差减少的节点添加到现有网络。此外, EI-ELM还将I-ELM扩展到通用SLFN。文献[12]在SAP-ELM算法的基础上, 结合L2正则化因子和奇异值分解(SVD), 提出一种改进的SAP-ELM (ImSAP-ELM)算法以提高预测精度和数值稳定性。文献[13]对灵敏度进行修正, 提出更符合实际需求的神经网络剪枝算法IS-ELM。

文献[14]提供一种误差最小化ELM(EM-ELM)方法。该方法允许逐个或逐组添加随机隐藏节点(具有不同的大小)。此外, EM-ELM在网络增长期间递增地更新输出权重, 降低了计算复杂度。然而, 在所有上述建设性ELM的实现中, 隐藏节点的数量随着学习进度和最终数量单调增加, 隐藏节点的数量相当于学习步骤。如果需要进行许多迭代步骤, 最终将获得大量隐藏节点, 而一些隐藏节点可能在网络输出中起很小的作用。文献[15]基于和声搜索算法优化极限学习机的方法, 结合了和声搜索算法和极限学习机两者的优势, 利用和声搜索算法调整极限学习机的输入权值和隐含层阈值, 避免了随机设定无效节点而导致预测效果不稳定、泛化能力较差等问题。文献[16]提出了一种新的隐含层节点的选择算法SHN-ELM。通过对隐含层节点的选择, 提高了ELM算法的稳定性和分类准确率。文献[17]提出了以粒子群优化算法搜索ELM隐藏层最佳神经元个数, 用极限学习机模型的测试准确率作为粒子群优化算法适应值。文献[18]提出了一种P-ELM算法, 通过统计方法去除不相关或相关性较低的隐藏节点, 系统地确定学习过程中隐藏节点的数量, 但是这样的方法却无法自动地完成。文献[19]设计了一种基于EFAST的隐藏层节点剪枝算法(FOS-ELM), 利用傅里叶敏感度测试方法对OS-ELM的隐藏节点进行分析, 能适用于剪枝后的网络参数调整算法。文献[20]针对隐藏节点数量影响ELM泛化性能的问题, 提出一种SRM-ELM算法。SRM-ELM在结构风险最小化原则下, 建立隐藏节点数与泛化能力的关系函数, 利用PSO简单高效的全局搜索能力, 优化ELM的隐藏节点数, 避免了传统方法反复进行调节实验的繁琐。但是上述算法耗时比较长, 不适用于物联网的特性。为此, 本文提出一种适合物联网的在线GP-ELM算法。该算法能够在添加多个节点的同时进行剪枝、删减节点, 以提高ELM的准确性。

1 极限学习机及其相关理论 1.1 极限学习机

在ELM中, 只需要预先确定隐藏神经元的数量, 而隐藏神经元的参数(如RBF节点的中心和影响因子或附加节点的偏差和输入权重)是随机分配的。因此, 给出如下ELM预测公式:

$ {\mathit{\boldsymbol{F}}_k}(X) = \sum\limits_{i = 1}^k {{\mathit{\boldsymbol{\beta }}_i}} {\mathit{\boldsymbol{H}}_i}(X) = \mathit{\boldsymbol{H}}(X)\mathit{\boldsymbol{\beta }} $

(1)

其中, β=[β₁, β₂, …, β_k]是连接隐藏层和输出层的输出权重的向量, H(X)=[H₁(X), H₂(X), …, H_k(X)]是隐藏层相对于样本X的输出。根据Bartlett理论, 对于训练误差较小的神经网络, 权重范数越小, 网络的泛化性能越可能更好, 因此, 将训练误差与输出权重的范数最小化:

$ {\rm{Minimize}}:{\left\| {\mathit{\boldsymbol{H\beta }} - T} \right\|^2}{\rm{ 和 }}\left\| \mathit{\boldsymbol{\beta }} \right\| $

(2)

其中, H是隐藏层的输出矩阵:

$ \mathit{\boldsymbol{H}} = \left[ {\begin{array}{*{20}{c}} {h({X_1})}\\ \vdots \\ {h({X_N})} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{h_1}({X_1})}& \cdots &{{h_k}({X_1})}\\ \vdots &{}& \vdots \\ {{h_1}({X_N})}& \cdots &{{h_k}({X_N})} \end{array}} \right] $

(3)

并且:

$ \mathit{\boldsymbol{T}} = \left[ {\begin{array}{*{20}{c}} {\mathit{\boldsymbol{t}}_1^{\rm{T}}}\\ \vdots \\ {\mathit{\boldsymbol{t}}_N^{\rm{T}}} \end{array}} \right] $

(4)

将最小范数最小二乘法用于经典ELM的原始实现中, 即:

$ \mathit{\boldsymbol{\beta }} = {\mathit{\boldsymbol{H}}^\dagger }\mathit{\boldsymbol{T}} $

(5)

其中, H^†是H的Moore-Penrose广义逆, 即伪逆。

如果使用标准优化方法, 则基于约束优化的ELM可以写成:

$ {\rm{Minimize}}:\frac{1}{2}{\left\| \mathit{\boldsymbol{\beta }} \right\|^2} + C\frac{1}{2} $

受限于:

$ \mathit{\boldsymbol{\xi }} = \mathit{\boldsymbol{T}} - \mathit{\boldsymbol{H\beta }} $

(6)

根据KKT条件, 可以通过以下双重优化来解决:

$ \mathit{\boldsymbol{L}} = \frac{1}{2}{\left\| \mathit{\boldsymbol{\beta }} \right\|^2} + C\frac{1}{2}{\left\| \mathit{\boldsymbol{\xi }} \right\|^2} - \alpha (\mathit{\boldsymbol{\xi }} - \mathit{\boldsymbol{T}} + \mathit{\boldsymbol{H\beta }}) $

(7)

其中, α_i∈α=[α₁, α₂, …, α_N]对应于训练样本的拉格朗日乘数。KKT最佳条件如下:

$ {\frac{{\partial \mathit{\boldsymbol{L}}}}{{\partial \mathit{\boldsymbol{\beta }}}} = 0 \to \mathit{\boldsymbol{\beta }} = {\mathit{\boldsymbol{H}}^{\rm{T}}}\alpha } $

(8)

$ {\frac{{\partial \mathit{\boldsymbol{L}}}}{{\partial \boldsymbol{\xi} }} = 0 \to \alpha = \mathit{\boldsymbol{\xi C}}} $

(9)

$ {\frac{{\partial \mathit{\boldsymbol{L}}}}{{\partial \mathit{\boldsymbol{\alpha }}}} = 0 \to \mathit{\boldsymbol{H\beta }} - {\mathit{\boldsymbol{T}}^{\rm{T}}} + {\mathit{\boldsymbol{\xi }}^{\rm{T}}} = 0} $

(10)

根据训练集的大小可以实现不同的解决方案:

1) 训练样本数量很大的情况

如果训练数据N的数量非常大, 如比特征空间L的维数大得多, 即N>>L, 则以下解决方案是优选的。

$ \mathit{\boldsymbol{\beta }} = {\left( {\frac{1}{C} + {\mathit{\boldsymbol{H}}^{\rm{T}}}\mathit{\boldsymbol{H}}} \right)^\dagger }{\mathit{\boldsymbol{H}}^{\rm{T}}}\mathit{\boldsymbol{T}} $

(11)

在这种情况下, ELM的输出函数为:

$ {\mathit{\boldsymbol{F}}_\mathit{\boldsymbol{L}}}(X) = \mathit{\boldsymbol{H}}(X){\left( {\frac{1}{C} + {\mathit{\boldsymbol{H}}^{\rm{T}}}\mathit{\boldsymbol{H}}} \right)^\dagger }{\mathit{\boldsymbol{H}}^{\rm{T}}}\mathit{\boldsymbol{T}} $

(12)

2) 训练样本数量少的情况

在这种情况下, 通过将式(8)、式(9)代入式(10), 可以等效地将式(11)、式(12)写为:

$ \left( {\frac{1}{C} + \mathit{\boldsymbol{H}}{\mathit{\boldsymbol{H}}^{\rm{T}}}} \right)\alpha = \mathit{\boldsymbol{T}} $

(13)

由式(4)~式(8), 有:

$ \mathit{\boldsymbol{\beta }} = {\mathit{\boldsymbol{H}}^{\rm{T}}}{\left( {\frac{1}{C} + \mathit{\boldsymbol{H}}{\mathit{\boldsymbol{H}}^{\rm{T}}}} \right)^{ - 1}}\mathit{\boldsymbol{T}} $

(14)

ELM的输出方程为:

$ {\mathit{\boldsymbol{F}}_\mathit{\boldsymbol{L}}}(X) = \mathit{\boldsymbol{H}}(X)\mathit{\boldsymbol{\beta }} = \mathit{\boldsymbol{H}}(X){\mathit{\boldsymbol{H}}^{\rm{T}}}{\left( {\frac{1}{C} + \mathit{\boldsymbol{H}}{\mathit{\boldsymbol{H}}^{\rm{T}}}} \right)^{ - 1}}\mathit{\boldsymbol{T}} $

(15)

1.2 EM-ELM算法

EM-ELM是一种简单而有效的算法, 可以逐个或逐组地随机添加隐藏节点。在网络增长期间, 基于误差最小化方法递增地更新输出权重。

给定一组训练数据{(x_i, t_i)}_i=1^N⊂R^d×R, 如果网络的输出等于目标, 则有:

$ {f_n}({x_j}) = \sum\limits_{i = 1}^n {{\beta _i}} G({a_i},{b_i},{x_j}) = {t_j},j = 1,2, \cdots ,N $

(16)

可以等效地以矩阵形式表示:

$ \mathit{\boldsymbol{H\beta }} = \mathit{\boldsymbol{T}} $

(17)

其中:

$ \begin{array}{l} \mathit{\boldsymbol{H}} = {\left( {\begin{array}{*{20}{c}} {G({a_1},{b_1},{x_1})}& \cdots &{G({a_n},{b_n},{x_1})}\\ {G({a_1},{b_1},{x_2})}& \cdots &{G({a_n},{b_n},{x_2})}\\ \vdots &{}& \vdots \\ {G({a_1},{b_1},{x_N})}& \cdots &{G({a_n},{b_n},{x_N})} \end{array}} \right)_{N \times n}}\\ \mathit{\boldsymbol{\beta }} = {\left( {\begin{array}{*{20}{c}} {{\beta _1}}\\ {{\beta _2}}\\ \vdots \\ {{\beta _n}} \end{array}} \right)_{n \times 1}},\mathit{\boldsymbol{T}} = {\left( {\begin{array}{*{20}{c}} {{t_1}}\\ {{t_2}}\\ \vdots \\ {{t_n}} \end{array}} \right)_{N \times 1}} \end{array} $

(18)

其中, H被称为网络的隐藏层输出矩阵。在ELM中, 随机生成隐藏层输出矩阵H。因此, 训练SLFN仅相当于获得线性系统相对于输出权重向量$\boldsymbol{\hat \beta}$的解, 即:

$ \mathit{\boldsymbol{\hat \beta }} = {\mathit{\boldsymbol{H}}^\dagger }\mathit{\boldsymbol{T}} $

(19)

其中, H^†是H的Moore-Penrose广义逆, 即伪逆。

在EM-ELM中, 给定一个目标误差ϵ>0和一个先初始化好n₀个隐藏节点的前向神经网络(SLFN) $f_{n_{0}}\left(x_{j}\right)=\sum\limits_{i=1}^{n_{0}} \beta_{i} G\left(a_{i}, b_{i}, x\right)$。由H₁表示该网络的隐藏层输出矩阵, 然后根据式(19), 可以通过计算输出权重矩阵β₁=H₁^†T。

如果网络输出误差‖H₁β₁-T‖>ϵ, 则新的隐藏节点σn₀=n₁-n₀被添加到现有SLFN, 并且新的隐藏层输出矩阵变为H₂=[H₁, σH₁]。在这种情况下, 与通过直接计算Moore-Penrose逆H₂^†获得β₂=H₂^†T的ELM不同, EM-ELM提出了一种快速输出权重更新方法来计算H₂^†, 可知:

$ \begin{array}{*{20}{l}} {\mathit{\boldsymbol{H}}_2^\prime = {{(\mathit{\boldsymbol{H}}_2^{\rm{T}}{\mathit{\boldsymbol{H}}_2})}^{ - 1}}\mathit{\boldsymbol{H}}_2^{\rm{T}} = }\\ {\quad {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {{\left( {\left[ {\begin{array}{*{20}{c}} {\mathit{\boldsymbol{H}}_1^{\rm{T}}}\\ {\sigma \mathit{\boldsymbol{H}}_1^{\rm{T}}} \end{array}} \right][{\mathit{\boldsymbol{H}}_1},\sigma {\mathit{\boldsymbol{H}}_1}]} \right)}^{ - 1}}\left[ {\begin{array}{*{20}{c}} {\mathit{\boldsymbol{H}}_1^{\rm{T}}}\\ {\sigma \mathit{\boldsymbol{H}}_1^{\rm{T}}} \end{array}} \right]} \end{array} $

(20)

$ \mathit{\boldsymbol{A}} = \left[ {\begin{array}{*{20}{l}} {{A_{11}}}&{{A_{12}}}\\ {{A_{21}}}&{{A_{22}}} \end{array}} \right] = {\left( {\left[ {\begin{array}{*{20}{c}} {\mathit{\boldsymbol{H}}_1^T}\\ {\sigma \mathit{\boldsymbol{H}}_1^T} \end{array}} \right][{\mathit{\boldsymbol{H}}_1},\sigma \mathit{\boldsymbol{H}}{\mathit{\boldsymbol{H}}_1}]} \right)^{ - 1}} $

(21)

根据Schur补充, H₂^†可以通过以下方式推导:

$ \mathit{\boldsymbol{H}}_2^\dagger = \left[ {\begin{array}{*{20}{c}} {{A_{11}}}&{{A_{12}}}\\ {{A_{21}}}&{{A_{22}}} \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {\mathit{\boldsymbol{H}}_1^{\rm{T}}}\\ {\sigma \mathit{\boldsymbol{H}}_1^{\rm{T}}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{A_{11}}\mathit{\boldsymbol{H}}_1^{\rm{T}} + {A_{12}}\sigma \mathit{\boldsymbol{H}}_1^{\rm{T}}}\\ {{A_{21}}\mathit{\boldsymbol{H}}_1^{\rm{T}} + {A_{22}}\sigma \mathit{\boldsymbol{H}}_1^{\rm{T}}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{\mathit{\boldsymbol{U}}_1}}\\ {{\mathit{\boldsymbol{D}}_1}} \end{array}} \right] $

(22)

其中:

$ \begin{array}{*{20}{l}} {{\mathit{\boldsymbol{D}}_1} = {{(( \boldsymbol{I} - {\mathit{\boldsymbol{H}}_1}\mathit{\boldsymbol{H}}_1^\dagger )\sigma {\mathit{\boldsymbol{H}}_1})}^\dagger }}\\ {{\mathit{\boldsymbol{U}}_1} = \mathit{\boldsymbol{H}}_1^\dagger - \mathit{\boldsymbol{H}}_1^\dagger \sigma {\mathit{\boldsymbol{H}}_1}{\mathit{\boldsymbol{D}}_1}} \end{array} $

(23)

然后计算β₂:

$ {\mathit{\boldsymbol{\beta }}_2} = \mathit{\boldsymbol{H}}_2^\dagger \mathit{\boldsymbol{T}} = \left[ {\begin{array}{*{20}{c}} {{\mathit{\boldsymbol{U}}_1}}\\ {{\mathit{\boldsymbol{D}}_1}} \end{array}} \right]\mathit{\boldsymbol{T}} $

(24)

同样, 输出权重可以逐步更新为:

$ \begin{array}{*{20}{l}} {{\mathit{\boldsymbol{\beta }}_{k + 1}} = \mathit{\boldsymbol{H}}_{k + 1}^\dagger \mathit{\boldsymbol{T}} = \left[ {\begin{array}{*{20}{l}} {{\mathit{\boldsymbol{U}}_k}}\\ {{\mathit{\boldsymbol{D}}_k}} \end{array}} \right]\mathit{\boldsymbol{T}}}\\ {{\mathit{\boldsymbol{D}}_k} = {{((\mathit{\boldsymbol{I}} - {\mathit{\boldsymbol{H}}_k}\mathit{\boldsymbol{H}}_k^\dagger )\sigma {\mathit{\boldsymbol{H}}_k})}^\dagger }}\\ {{\mathit{\boldsymbol{U}}_k} = \mathit{\boldsymbol{H}}_k^\dagger - \mathit{\boldsymbol{H}}_k^\dagger \sigma {\mathit{\boldsymbol{H}}_k}{\mathit{\boldsymbol{D}}_k}} \end{array} $

(25)

1.3 在线序列学习机

训练数据可以在实际应用中逐块或逐个(块的特殊情况)到达。在线序列学习机(OS-ELM)算法针对在线学习案例, 并在短时间内不断更新输出权重。

当新的采样数据到来时, ELM的数学模型应该被修改为:

$ \left[ {\begin{array}{*{20}{c}} \mathit{\boldsymbol{H}}\\ {\mathit{\boldsymbol{\delta H}}} \end{array}} \right]{\mathit{\boldsymbol{\beta }}^\prime } = \left[ {\begin{array}{*{20}{c}} \mathit{\boldsymbol{T}}\\ {\mathit{\boldsymbol{\delta T}}} \end{array}} \right] $

(26)

其中, δH和δT是新生成的隐藏层输出矩阵, 使用当前学习参数和由新获得的观测值组成的输出矩阵, β′是修改后的输出权重矩阵。OS-ELM算法分为两个阶段, 即初始化阶段和顺序阶段。初始化阶段与普通ELM算法相同, 而输出权重矩阵β将通过迭代方式在顺序阶段中更新。

OS-ELM算法步骤如下:

步骤1 (初始化阶段)   给定用于初始化学习的小块训练数据, S₀={(x_i, t_i)|x_i∈ $\mathbb R^n$, t_i∈ $\mathbb R^m$, i=1, 2, …, N₀}来自整个训练集S。值得注意的是, 初始化阶段中所需的训练数据的数量n₀应等于或大于隐藏节点的数量$\tilde N$。

1) 随机分配学习参数a_j和b_j(j=1, 2, …, $\tilde N$)。

2) 计算初始隐藏层输出矩阵H₀:

$ {\mathit{\boldsymbol{H}}_0} = \left[ {\left. {\begin{array}{*{20}{c}} {G({a_1},{b_1},{x_1})}& \cdots &{G({a_{\tilde N}},{b_{\tilde N}},{x_1})}\\ \vdots &{}& \vdots \\ {G({a_1},{b_1},{x_{{N_0}}})}& \cdots &{G({a_{\tilde N}},{b_{\tilde N}},{x_{{N_0}}})} \end{array}} \right]} \right. $

3) 计算初始输出权重$ \boldsymbol{\hat \beta}{(0)}=( \boldsymbol{H}^{\rm T}_{0} \boldsymbol{H}_{0})^{-1} \boldsymbol{H}^{\rm T}_{0} \boldsymbol{T}_{0}$。

4) 设置k = 0, 其中k是表示呈现给网络的数据块数量的索引。

步骤2(序列阶段)   给出第(k + 1)个新观察结果:

$ \begin{array}{*{20}{c}} {{S_{k + 1}} = \left\{ {({x_i},{t_i})|{x_i}{\kern 1pt} {\kern 1pt} {\kern 1pt} \in {\kern 1pt} {\kern 1pt} {\kern 1pt} {\mathbb{R}^n},{t_i}{\kern 1pt} {\kern 1pt} {\kern 1pt} \in {\kern 1pt} {\kern 1pt} {\kern 1pt} {\mathbb{R}^m},} \right.}\\ {{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \left. {{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} i = \sum\limits_{j = 0}^k {{n_j}} + 1, \cdots ,\sum\limits_{j = 0}^{k + 1} {{n_j}} } \right\}} \end{array} $

其中, n_k表示k块中新获得的观察的数量。显然, 可以得到N₀=n₀。

1) 计算部分隐藏层输出矩阵h_k+1:

$ \begin{array}{l} {\mathit{\boldsymbol{h}}_{k + 1}} = \\ \left[ {\begin{array}{*{20}{c}} {G({a_1},{b_1},{x_{{N_{k + 1}}}})}& \cdots &{G({a_{\tilde N}},{b_{\tilde N}},{x_{{N_{k + 1}}}})}\\ \vdots &{}&{\vdots}\\ {G({a_1},{b_1},{x_{{N_{k + 1}}}})}& \cdots &{G({a_{\tilde N}},{b_{\tilde N}},{x_{{N_{k + 1}}}})} \end{array}} \right] \end{array} $

2) 计算输出权重矩阵β^k+1:

$ \left\{ {\begin{array}{*{20}{l}} {{{\mathit{\boldsymbol{\hat \beta }}}^{(k + 1)}} = {{\mathit{\boldsymbol{\hat \beta }}}^{(k)}} + {\mathit{\boldsymbol{P}}_{k + 1}}\mathit{\boldsymbol{h}}_{k + 1}^{\rm T}({t_{k + 1}} - {\mathit{\boldsymbol{h}}_{k + 1}}{{\mathit{\boldsymbol{\hat \beta }}}^{(k)}})}\\ {\mathit{\boldsymbol{P}}_{k + 1}^{ - 1} = p_k^{ - 1} + \mathit{\boldsymbol{h}}_{k + 1}^{\rm T}{\mathit{\boldsymbol{h}}_{k + 1}}} \end{array}} \right. $

其中, P_k是更新矩阵, 并且P₀=H₀^TH₀。

设置k=k + 1, 然后返回序列学习阶段。

2 GP-ELM算法 2.1 算法描述

最早的ELM应用是预先设定好隐藏层节点的个数, 存在准确率不稳定等不足。该类算法主要有2种:1)逐渐增加一个或者多个节点, 这种算法将节点添加之后, 隐藏层的参数即固定, 这样一些不必要的节点或者贡献很小的节点会增加计算量; 2)先设定一个较大的值作为隐藏层节点的个数, 根据第一次训练节点的权值删减一些节点, 然后再训练, 这种算法必定要设置一个非常大的值, 这对不同的数据的适应性就非常低, 因为一些数据只需要较少的节点, 而有些则需要较多的节点。

本文算法是在EM-ELM^[12]算法模型的基础上, 固定每轮增加节点的个数, 增加了每轮对整体节点进行剪枝的过程, 能够保证节点的质量。本文算法结合上文两类算法的优点, 既能动态地根据数据来生成隐藏节点, 又能剔除那些没有起到作用的节点, 先生成固定数值节点, 在这些节点加入之后进行一次训练, 根据权值矩阵β来计算每个节点的贡献值:

1) 如果β是一维的, 则直接将这一列换算成比例。

2) 如果β是n维的, 则先将每一列换算成比例, 然后将每一行取平均值。

根据计算出的贡献值来选择删去哪些节点, 然后返回到增加节点的步骤, 如此循环, 直到达到一定的标准停止循环。

由于物联网下的数据是不断产生的, 因此在线训练数据更新参数又是非常有必要的, 所以本文算法在确定隐藏层结构后, 会根据新来的数据更新参数。

2.2 算法步骤

本文算法步骤如下:

步骤1   初始化阶段:

1) 随机生成隐藏节点的参数(a₁, b₁)∈ $\mathbb R^d$×R。

2) 计算隐藏层的输出矩阵:

$ \mathit{\boldsymbol{H}} = \left[ {\begin{array}{*{20}{c}} {G({a_j},{b_1},{x_1})}\\ \vdots \\ {G({a_1},{b_1},{x_N})} \end{array}} \right] $

3) 计算最优的输出权重:

$ \mathit{\boldsymbol{\beta }} = {\mathit{\boldsymbol{H}}^\dagger }\mathit{\boldsymbol{T}} $

其中, H^†为H的广义逆, T为目标矩阵。于是, 得到初始函数Ψ₁以及相关的误差E₁:

$ {\mathit{\boldsymbol{ \boldsymbol{\varPsi} }}_1}(x) = {\mathit{\boldsymbol{\beta }}_1}{G_1}(x),{E_1} = \left\| {{\mathit{\boldsymbol{ \boldsymbol{\varPsi} }}_1} - t} \right\| $

步骤2   隐藏节点上升并且删减(最大隐藏节点数L_max, 需求的错误率ε):

1) 生成M个隐藏节点参数并将其加入到当前模型, 然后根据迭代式计算:

$ \begin{array}{*{20}{l}} {{\mathit{\boldsymbol{\beta }}_{k + 1}} = \mathit{\boldsymbol{H}}_{k + 1}^\dagger \mathit{\boldsymbol{T}} = \left[ {\begin{array}{*{20}{l}} {{\mathit{\boldsymbol{U}}_k}}\\ {{\mathit{\boldsymbol{D}}_k}} \end{array}} \right]\mathit{\boldsymbol{T}}}\\ {{\mathit{\boldsymbol{D}}_k} = {{((\mathit{\boldsymbol{I}} - {\mathit{\boldsymbol{H}}_k}\mathit{\boldsymbol{H}}_k^\dagger )\sigma {\mathit{\boldsymbol{H}}_k})}^\dagger }}\\ {{\mathit{\boldsymbol{U}}_k} = \mathit{\boldsymbol{H}}_k^\dagger - \mathit{\boldsymbol{H}}_k^\dagger \sigma {\mathit{\boldsymbol{H}}_k}{\mathit{\boldsymbol{D}}_k}} \end{array} $

2) 计算出输出权重, 生成模型Ψ_n(x)=β_nG_n(x), 计算其误差E_n, 如果L_n < L_max并且E_n>ε, 置n = n+1, 进入步骤3;否则Ψ_n(x)为当前标准模型。

3) 根据计算出的β计算每个节点的贡献值:

(1) 如果β是一维的, 则直接将这一列换算成比例。

(2) 如果β是n维的, 则先将每一列换算成比例, 然后将每一行取平均值。

4) 删除那些几乎不起作用的节点(两种方案):

(1) 节点贡献值低于某一个值会被删除。

(2) 对贡献值进行排序, 贡献值最小的m个节点会被删除。

5) 转到步骤1。

步骤3   在线学习阶段:

设置r = 0, 其中k是表示呈现给网络的数据块的数量的索引, 给出第(r + 1)个新观察结果:

$ \begin{array}{*{20}{c}} {{S_{r + 1}} = \left\{ {({x_i},{t_i})|{x_i}{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \in {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\mathbb{R}^n},{t_i}{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} \in {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\mathbb{R}^m},} \right.}\\ {\left. {{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} i = \sum\limits_{j = 0}^r {{n_j}} + 1, \cdots ,\sum\limits_{j = 0}^{r + 1} {{n_j}} } \right\}} \end{array} $

其中, n_r表示r块中新获得的观察的数量。显然, 可以得到N₀=n₀。

1) 计算部分隐藏层输出矩阵h_r+1:

$ {\mathit{\boldsymbol{h}}_{r + 1}} = \left[ {\begin{array}{*{20}{c}} {G({a_1},{b_1},{x_{{N_{r + 1}}}})}&{ \cdots G({a_{\tilde N}},{b_{\tilde N}},{x_{{N_{r + 1}}}})}\\ \vdots & \vdots \\ {G({a_1},{b_1},{x_{{N_{r + 1}}}})}&{G({a_{\tilde N}},{b_{\tilde N}},{x_{{N_{r + 1}}}})} \end{array}} \right] $

2) 计算输出权重矩阵β^k+1:

$ \left\{ {\begin{array}{*{20}{l}} {{{\mathit{\boldsymbol{\hat \beta }}}^{(r + 1)}} = {{\mathit{\boldsymbol{\hat \beta }}}^{(r)}} + {\mathit{\boldsymbol{P}}_{r + 1}}h_{r + 1}^{\rm{T}}({t_{f + 1}} - {h_{k + 1}}{{\mathit{\boldsymbol{\hat \beta }}}^{(r)}})}\\ {\mathit{\boldsymbol{P}}_{r + 1}^{ - 1} = p_x^{ - 1} + h_{r + 1}^{\rm{T}}{h_{r + 1}}} \end{array}} \right. $

其中, P_r是更新矩阵, 并且P₀=H₀^TH₀。

3) 如果还有数据进入, 则设置r=r+1, 然后返回序列学习阶段, 否则程序结束。

2.3 收敛性证明

定理1   给定一个SLFN, 令H₁作为有L₀个隐藏节点的SLFN隐藏层输出矩阵, 如果L₁-L₀个节点被加入当前模型, 新的隐藏层输出矩阵为H₂, 于是有:

$ E({\mathit{\boldsymbol{H}}_2}) = {\rm{min}}\left\| {{\mathit{\boldsymbol{H}}_2}{\mathit{\boldsymbol{\beta }}_2} - \mathit{\boldsymbol{T}}} \right\| \le E({\mathit{\boldsymbol{H}}_1}) = \left\| {{\mathit{\boldsymbol{H}}_1}{\mathit{\boldsymbol{\beta }}_1} - \mathit{\boldsymbol{T}}} \right\| $

证明 :根据前文的推理, 增加σL₀=L₁-L₀可以得到H₂=[H₁σH₁], 其中:

$ \begin{array}{*{20}{l}} {\sigma {\mathit{\boldsymbol{H}}_1} = }\\ {\left[ {\begin{array}{*{20}{c}} {G({a_{{L_0} + 1}},{b_{{L_0} + 1}},{x_1})}& \cdots &{G({a_{{L_1}}},{b_{{L_1}}},{x_1})}\\ \vdots & \vdots &{}\\ {G({a_{{L_0} + 1}},{b_{{L_0} + 1}},{x_N})}& \cdots &{G({a_{{L_1}}},{b_{{L_1}}},{x_N})} \end{array}} \right]} \end{array} $

因为β₂是min‖H₂β-T‖最小二乘法的解, 所以有:

$ \begin{array}{*{20}{l}} {E({\mathit{\boldsymbol{H}}_2}) = {\rm{min}}\left\| {{\mathit{\boldsymbol{H}}_2}{\mathit{\boldsymbol{\beta }}_2} - \mathit{\boldsymbol{T}}} \right\| = }\\ \ {{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\rm{min}}\left\| {[{\mathit{\boldsymbol{H}}_1}\sigma {\mathit{\boldsymbol{H}}_1}]{\beta _2} - \mathit{\boldsymbol{T}}} \right\| \le }\\ \ {{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\rm{min}}\left\| {[{\mathit{\boldsymbol{H}}_1}\sigma {\mathit{\boldsymbol{H}}_1}]{{[\mathit{\boldsymbol{\beta }}_1^{\rm{T}}0]}^{\rm{T}}} - \mathit{\boldsymbol{T}}} \right\| = }\\ \ {{\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\kern 1pt} {\rm{min}}\left\| {{\mathit{\boldsymbol{H}}_1}{\mathit{\boldsymbol{\beta }}_1} - \mathit{\boldsymbol{T}}} \right\| = E({\mathit{\boldsymbol{H}}_1})} \end{array} $

定理2   给定一个组具体的训练样本和任意的正数ε, 存在一个正整数k使得E(H_k)=‖H_kβ_k-T‖≤ε。

证明 :假设k = 0, 并且SLFN有L₀个隐藏节点, 如果它对应的输出误差E(H₁)小于等于ε, 那么增长阶段结束; 否则, 不断地一个一个或者一组一组地增加隐藏节点, 在第k步增加了σL_k个节点, 直到H_k+1=[H_kσH_k], 根据定理1, E(H_k)随着k不断减小, 即E(H₁)≥E(H₂)≥…≥E(H_k), 然后根据方程解, 如果总节点数大于样本数, H_k则变成可逆的, 因此E(H_k)=0, 所以, 就会存在一个正整数k使得E(H_k)=‖H_kβ_k-T‖≤ε。

由上面的证明可以看出, 本文算法可以使得误差值达到指定小的值, 即算法是收敛的, 能够迭代终止。

3 实验与结果分析 3.1 实验环境

本文实验的实验平台为Intel i7-6700 3.4 GHz, 16 GB内存和1 TB硬盘的PC, 实验在Windows 10系统上用Matlab 2016(b)实现。本文实验采用了实际应用的公开的数据集Image Segment(图片分割)、Satellite Image(卫星图片分类)和DNA, 如表 1所示。

3.2 实验结果对比

本文实验将提出的算法GP-ELM与ELM以及各种衍生版本OS-ELM、EI-ELM、D-ELM、EM-ELM进行了对比(本文所有实验结果都是重复实验10次后的均值)。

3.2.1 各个数据ELM网络结构的确定

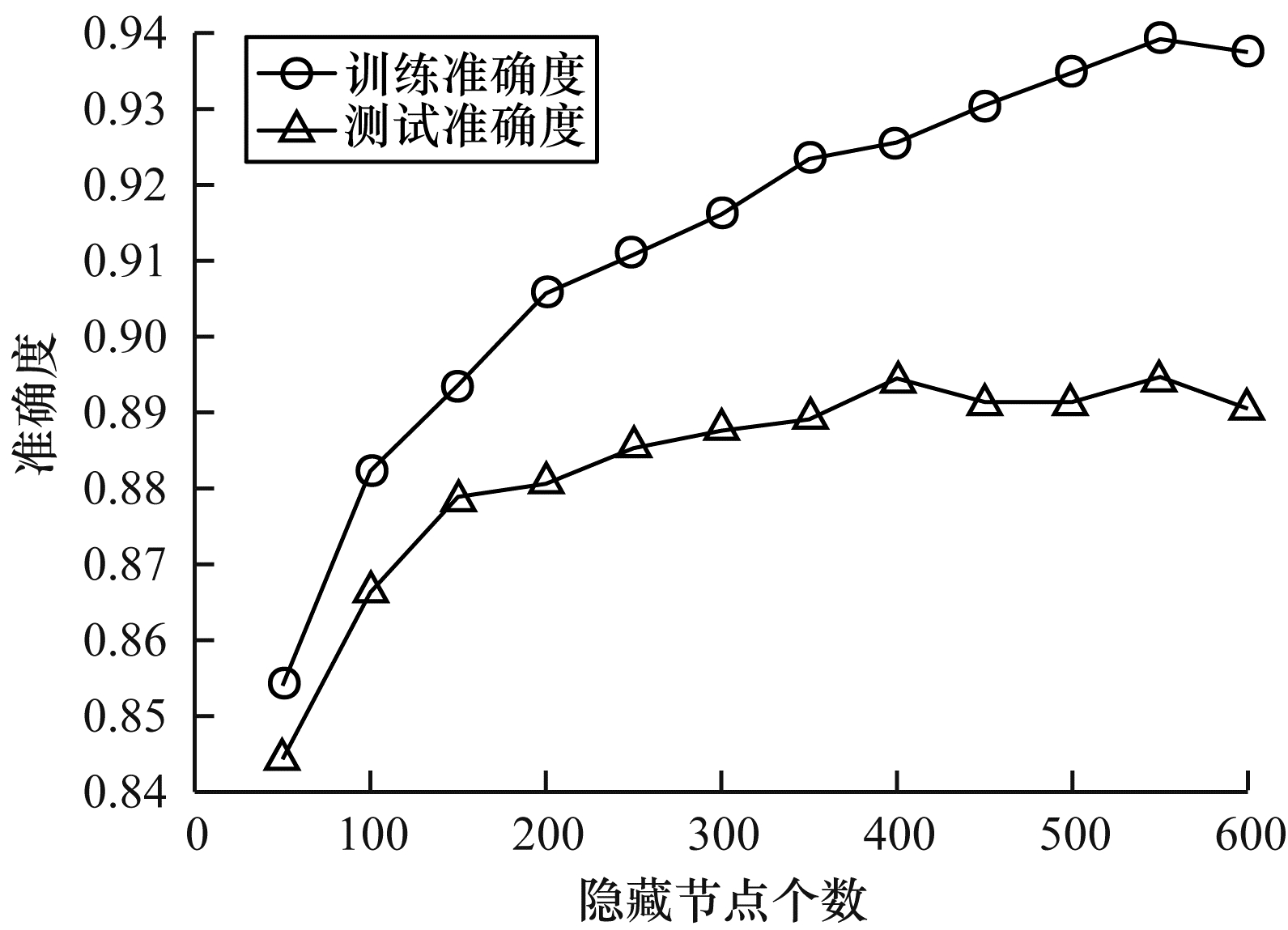

对每个数据集逐渐增加隐藏节点的个数, 如图 1所示。

从图 1可以看出, 随着隐藏节点个数的增长, 训练准确度和测试准确度都在逐步上升, 测试准确度在500隐藏节点时达到了平稳状态, 并且在550左右开始下降, 因此, 对于数据集Satellite Image, ELM的最优隐藏节点个数在550左右。对于其他两组数据集进行同样的实验得到了相应的节点个数。

3.2.2 与ELM、OS-ELM算法的对比

将本文算法与ELM、OS-ELM算法进行实验对比, 结果如表 2所示。从表 2可以看出, 本文算法在增加较少训练时间的代价下, 首先完成了隐藏节点个数自动生成的任务, 并且在准确度上有了一定的提升, 同时需要更少的隐藏节点来完成。这是因为本文提出的算法在每次增加节点之后, 对一些不重要的对结果影响特别小的那些隐藏节点都进行删除, 这样, 留下来的节点都是提取了非常重要的特征, 对最后的结果有着很大的影响, 所以本文提出的算法能用比较少的节点得到比较高的准确度。

3.2.3 与EI-ELM、D-ELM、EM-ELM算法的对比

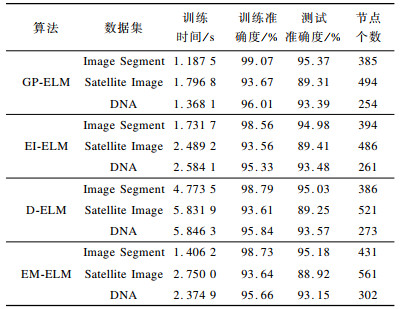

本文算法与EI-ELM、D-ELM、EM-ELM算法的性能对比如表 3所示。从表 3可以看出, 本文算法具有更高的准确度, 这是因为删去不重要的节点, 使得本文算法生成的节点数量基本是最少的。另外, DP-ELM在训练时间上相比其他算法要少, 这是由于本文的算法并不是一个一个地增加节点, 而是一块一块地增加, 这样大幅节省了训练时间, 同时, 本文算法通过对原有的节点进行删除修剪, 这样更有效地对ELM的结构进行组装, 提高所选节点的质量, 在得到较高准确度的同时节省了随机搜索而进行的大量迭代时间, 保证了更少的节点。

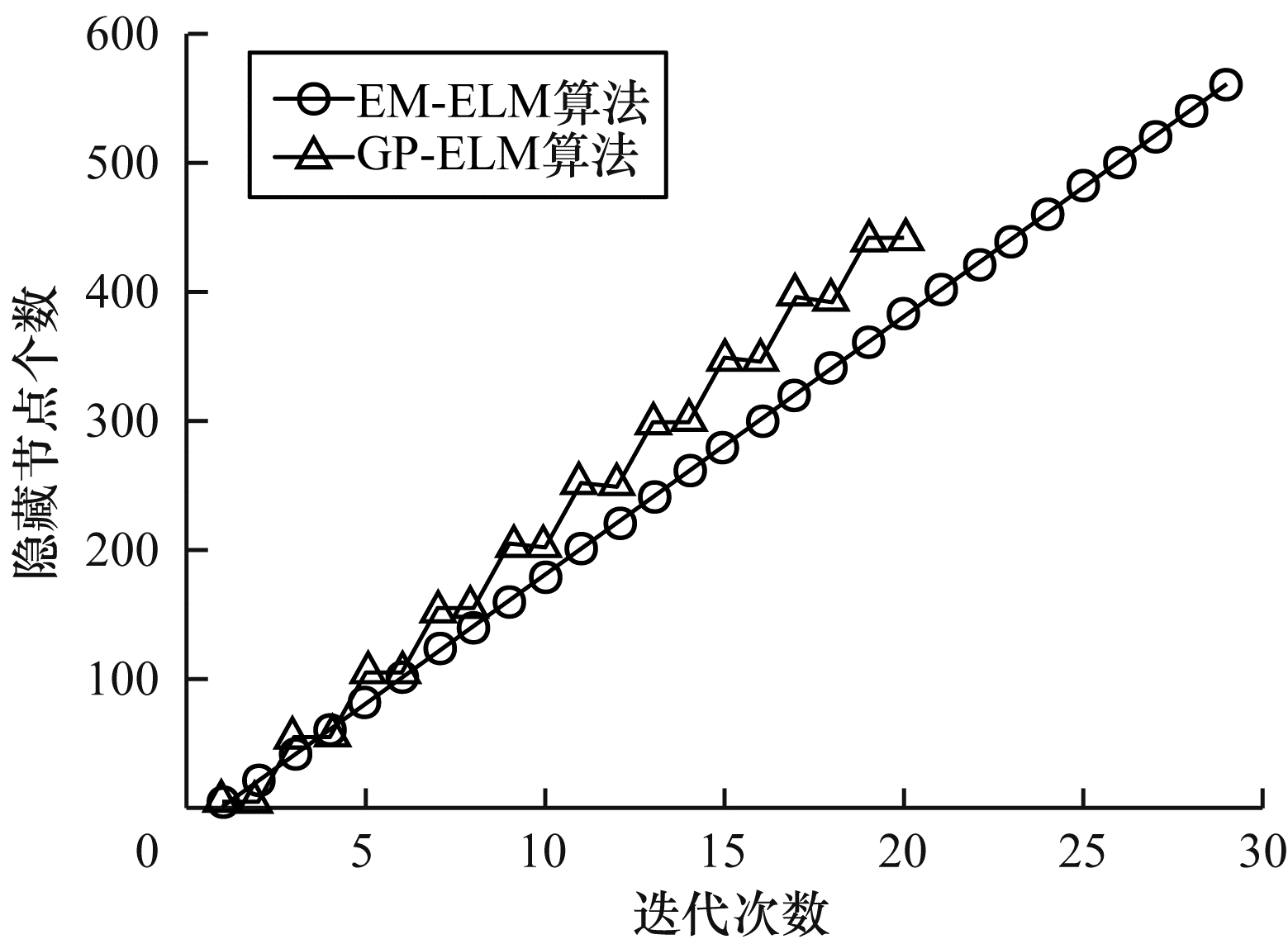

通过观察图 2所示的迭代次数与被加入的隐藏节点个数的对比, 可以发现GP-ELM是每次增加多个节点然后进行修剪, 所以会很快地并以较少的节点完成迭代, 可以看出本文算法具有较大的优势。

4 结束语

为适应机器学习算法准确、快速以及自适应产生参数的需求, 本文通过研究ELM网络结构的确定方法, 结合EM-ELM算法节点增加的方式和广义逆的迭代公式, 引入节点的修剪删除的阶段, 实现达到根据数据本身自动地确定ELM网络结构的能力, 并且在确定的过程中不断地删除贡献较低的节点, 以保持网络的大小, 提高ELM的准确性。实验结果表明, 与EM-ELM、D-ELM和EI-ELM算法相比, DP-ELM算法能够保证泛化能力, 在准确率、训练时间、模型大小等方面都有着很好的表现, 满足物联网下边缘设备对机器学习产生的应用需求。下一步将把该算法拓展到真实的物联网场景下进行应用, 以测试实际的效果与适用范围。
