0 概述

在大规模多输入多输出（Multiple Input Multiple Output，MIMO）系统中，作为分布式MIMO一个新的分支，去蜂窝大规模MIMO系统通过大范围部署成百上千接入点（Access Point，AP）进行相互协作突破传统蜂窝网络小区边界及切换的瓶颈问题，缩短了AP与用户间的平均距离，可在全区域内提供良好的信息传播条件^[1-2]。为在全区域内获得良好的路径增益而大规模部署AP，其联合协作也会产生较大用户间干扰和不必要功耗，因此有必要针对每个用户进行AP的有效选择^[3]。

在去蜂窝大规模MIMO系统中，AP选择算法通过评估信道状态环境确定有效的AP组合，在系统全局上有效减少用户间干扰和回程功耗的影响^[4]。文献[5]提出以有效信道与干扰信道增益差值作为指标衡量信道干扰抑制能力的概念，由此用户可以选择一个信道干扰抑制能力最佳的AP，但由于选择的是单AP，无法保证信道硬化条件。在考虑选择多AP情况下，针对上行传输，基于频谱效率的AP选择算法以每个AP服务后的频谱效率为筛选指标进行AP选择^[6]，但该算法中筛选判定的阈值选取存在特殊性，适用性不高。在下行传输中，基于大尺度衰落的AP选择算法^[7]通过剔除大尺度衰落系数较小的AP以减小回程功耗进而优化能量效率。另外，基于确定筛选数的AP选择算法^[8]通过降序排序AP与用户端之间的估计信道的方差系数，筛选前半部分筛选数信道条件较好的AP组合。为进一步优化频谱效率，基于信干噪比（Signal to Interference plus Noise Ratio，SINR）的AP选择算法^[9]以SINR为排序指标，通过遍历每个AP单独服务后的SINR来移除影响较小的AP，进而确定有效的AP组合来减小不必要功耗。基于K均值++簇的AP选择算法^[10]通过使用群集机器学习来加速AP分配，然而由于K值难以确定，优化问题中的非凸数据集难以收敛，且计算复杂度较高，并不适用于部署大规模AP的去蜂窝MIMO系统。

另外，为避免系统硬件成本和功率损耗随天线数呈指数级增长，配置合理精度模数转换器（Analog-to-Digital Converters，ADC）的射频链路是较为有效的方式^[11]。低精度ADC替代高精度ADC以减小大规模天线带来的高功耗，并在增多AP的基础上对量化干扰信号进行补偿，使频谱效率与能量效率达到平衡^[12]。在考虑低精度ADC量化基础上，利用基于人工搜索的量化精度算法可以得到最优的量化精度配置^[13]。此外，在考虑低精度量化的射频链路中，利用Bussgang分解来模拟量化效应，并给出解析解来寻找量化器的最佳步长以此获得一致的量化精度^[14]。在此基础上，即使受有限回传功率的约束，配置较低精度ADC并用简单的最大比合并（Maximum-Ratio Combining，MRC）解码技术，系统也能得到接近较优回传传输功率的性能^[15]。

然而，在去蜂窝大规模MIMO系统中对ADC精度进行搜索的计算复杂性较高，为降低在全局搜索的复杂性，可通过选取不同精度ADC并利用AP选择实现频谱效率与能效的均衡，以此获取最优量化位数。目前，AP选择算法普遍只局部考虑单个AP的服务质量和端与端之间的信道增益，未考虑联合AP的服务质量的变化趋势和用户间干扰信道的影响。因此，为实现更好的系统能效均衡，本文提出一种基于ADC精度选择和信号干扰差值的AP选择的能效均衡方法。首先通过泊松过程确定用户数目及分布位置，在平均传输功率下，推导出配置低精度ADC时频谱效率的闭式解。然后基于信道状态信息引入有效信号与干扰信号差值的概念，并将差值转换成比值作为AP的排序指标。同时，分析排序后AP逐层联合服务的频谱效率变化差值，直到差值小于阈值时停止筛选并确定所选AP组合。最后通过ADC精度和AP选择联合优化，获取最优量化位数，以实现频谱效率与能效的均衡。

1 系统模型

考虑一个时分双工模式下的去蜂窝大规模MIMO上行传输系统，发射端为$ K $个单天线用户，接收端为$ L $个AP。其中每个AP配置$ M $根天线，且每根天线连接着线性量化增益系数为$ \alpha $的ADC，并满足条件$ LM\gg K $。用户在一个平面区域$ \mathcal{A} $中服从泊松分布，而所有AP随机分布于$ \mathcal{A} $中并通过回程网络连接到中央处理器（Central Processing Unit，CPU）。在时分双工模式下的上行传输系统中，考虑用户在同一时频资源下按每个相干间隔长度为$ {\tau }_{c} $进行数据采样，其中对$ {\tau }_{p} $个采样点进行导频训练，剩余部分用于上行的数据传输。

在上行训练过程中，满足$ {\tau }_{p}\ge K $的条件下通过正交导频训练，利用最小均方误差的信道估计技术^[16]得到第$ l $个AP与第$ k $个用户间的信道估计向量$ {\widehat{\boldsymbol{g}}}_{lk} $及信道误差向量$ {\tilde{\boldsymbol{g}}}_{lk} $分别为：

$ {\widehat{\boldsymbol{g}}}_{lk}\sim \mathrm{C}\mathrm{N}\left({{\bf{0}}}_{M\times 1}, \frac{\alpha {\tau }_{p}{\rho }_{p}{\beta }_{lk}^{2}}{1+{\tau }_{p}{\rho }_{p}{\beta }_{lk}}{{\boldsymbol{I}}}_{M}\right) $

(1)

$ {\tilde{\boldsymbol{g}}}_{lk}\sim \mathrm{C}\mathrm{N}\left({{\bf{0}}}_{M\times 1}, \frac{{\beta }_{lk}+\left(1-\alpha \right){\tau }_{p}{\rho }_{p}{\beta }_{lk}^{2}}{1+{\tau }_{p}{\rho }_{p}{\beta }_{lk}}{{\boldsymbol{I}}}_{M}\right) $

(2)

其中，$ {\rho }_{p} $为每个导频符号的传输功率；$ {\beta }_{lk} $是大尺度衰落系数，为实际信道增益$ {\boldsymbol{g}}_{lk} $的方差系数，由于在一定传输间隔中变化缓慢，一般假设为已知，存在表达式$ {\tilde{\boldsymbol{g}}}_{lk}={\boldsymbol{g}}_{lk}-{\widehat{\boldsymbol{g}}}_{lk} $，且$ {\widehat{\boldsymbol{g}}}_{lk} $与$ {\tilde{\boldsymbol{g}}}_{lk} $相互独立，则有$ \mathbb{E}\left\{{\tilde{\boldsymbol{g}}}_{lk}{\widehat{\boldsymbol{g}}}_{lk}\right\}=0 $^[17]。另外，设式（1）中关于估计信道矢量$ {\widehat{\boldsymbol{g}}}_{lk} $的方差系数为$ {\gamma }_{lk} $。

在数据传输阶段，发射端通过传输功率p_u将信号$ {\boldsymbol{X}}\triangleq \left[{x}_{1}, {x}_{2}, \cdots , {x}_{k}, \cdots , {x}_{K}\right]\in {\mathbb{C}}^{K\times 1} $同时传输给小区范围内的所有AP。在激活所有AP情况下，第$ l $个AP接收的信号矢量$ {\boldsymbol{y}}_{l}\in {\mathbb{C}}^{M\times 1} $为：

$ {\boldsymbol{y}}_{l}=\sum\limits_{k=1}^{K}\sqrt{{p}_{k}}{\boldsymbol{g}}_{lk}{x}_{k}+{\boldsymbol{n}}_{l} $

(3)

其中：$ {\boldsymbol{n}}_{l}\sim \mathrm{C}\mathrm{N}\left({0}_{M\times 1}, {{\boldsymbol{I}}}_{M}\right) $为进行上行数据传输时第$ l $个AP处的加性高斯白噪声矢量^[18]。然后，接收的信号经过ADC进行量化。在运用加性量化噪声模型下，第$ l $个AP接收的量化信号矢量$ {\tilde{\boldsymbol{y}}}_{l} $为：

$ {\tilde{\boldsymbol{y}}}_{l}=\alpha \sum\limits_{k=1}^{K}\sqrt{{p}_{k}}{\boldsymbol{g}}_{lk}{x}_{k}+\alpha {\boldsymbol{n}}_{l}+{\boldsymbol{n}}_{q} $

(4)

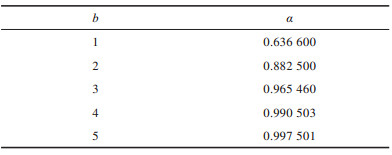

其中：$ \alpha $是取决于ADC量化位数$ b $的线性增益，且满足条件$ 0 < \alpha \le 1 $，其相关取值如表 1所示。当ADC量化位数大于5时，其信号通过ADC量化后的失真系数即线性增益表示为$ \alpha =1-\frac{{\rm{ \mathsf{ π} }}\sqrt{3}}{2}{2}^{-2b} $^[19]；$ {\boldsymbol{n}}_{q} $表示经过ADC量化后与$ {\tilde{\boldsymbol{y}}}_{l} $无关的加性量化噪声，其协方差矩阵可以表示为$ {\boldsymbol{R}}_{{n}_{q}}=\alpha \left(1-\alpha \right)\mathrm{d}\mathrm{i}\mathrm{a}\mathrm{g}\left\{\mathbb{E}\left[{\boldsymbol{y}}_{l}{\boldsymbol{y}}_{l}^{\mathrm{H}}\right]\right\} $^[20]。

利用MRC算法对接收后的数据合并检测^[21]，则经过回传链路后CPU接收的所有关于第$ k $个用户的信号为：

$ {s}_{k}=\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\tilde{\boldsymbol{y}}}_{l} $

(5)

2 能效均衡分析 2.1 频谱效率分析

在去蜂窝大规模MIMO系统中，有效的信道增益一般在其均值上下浮动。基于AP端获取的信道统计信息利用边界技术^[22]，在低精度ADC量化下，式（5）可以表示为：

$ \begin{array}{l}{s}_{k}=\underset{\mathrm{用}\mathrm{户}{k}\mathrm{发}\mathrm{送}\mathrm{的}\mathrm{信}\mathrm{号}{A}_{k}}{\underbrace{\alpha \sqrt{{p}_{k}}\mathbb{E}\left\{\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{g}}_{lk}\right\}{x}_{k}}}+\\ \;\; \;\;\underset{\mathrm{信}\mathrm{道}\mathrm{增}\mathrm{益}\mathrm{的}\mathrm{不}\mathrm{确}\mathrm{定}\mathrm{性}\mathrm{信}\mathrm{号}{B}_{k}}{\underbrace{\alpha \sqrt{{p}_{k}}\left(\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{g}}_{lk}-\mathbb{E}\left\{\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{g}}_{lk}\right\}\right){x}_{k}}}+\\ \;\; \;\;\underset{\mathrm{来}\mathrm{自}\mathrm{其}\mathrm{他}\mathrm{用}\mathrm{户}\mathrm{的}\mathrm{干}\mathrm{扰}\mathrm{信}\mathrm{号}{C}_{k}}{\underbrace{\alpha \sum\limits_{l=1}^{L}\sum\limits_{{k}^{\text{'}}=k}^{K}\sqrt{{p}_{{k}^{\text{'}}}}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{g}}_{l{k}^{\text{'}}}{x}_{{k}^{\text{'}}}}}+\alpha \underset{\mathrm{信}\mathrm{道}\mathrm{噪}\mathrm{声}{D}_{k}}{\underbrace{\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{n}}_{l}}}+\underset{\mathrm{量}\mathrm{化}\mathrm{噪}\mathrm{声}{E}_{k}}{\underbrace{\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{n}}_{q}}}\end{array} $

(6)

其中：右边第1项为第$ k $个用户发送到AP的有效信号$ {A}_{k} $；第2项为信道增益不确定性信号$ {B}_{k} $；第3项为其他用户的干扰信号$ {C}_{k} $；第4项为信道噪声$ {D}_{k} $；第5项为量化噪声$ {E}_{k} $且信号之间相互独立。

通过式（6）进一步求取频谱效率表达式。大规模MIMO系统可利用大数定律得到以下定理^[23]：

$ \mathbb{E}\left\{\mathrm{l}\mathrm{b}\left(1+\frac{\boldsymbol{X}}{\boldsymbol{Y}}\right)\right\}\approx \mathrm{l}\mathrm{b}\left(1+\frac{\mathbb{E}\left\{\boldsymbol{X}\right\}}{\mathbb{E}\left\{\boldsymbol{Y}\right\}}\right) $

(7)

在去蜂窝大规模MIMO系统中，系统总的上行频谱效率可以表示为：

$ R=\sum\limits_{k=1}^{K}{R}_{k} $

(8)

其中：$ {R}_{k} $为第$ k $个用户的频谱效率。

第$ k $个频谱效率表示为：

$ {R}_{k}=\frac{{\tau }_{c}-{\tau }_{p}}{{\tau }_{c}}\mathrm{l}\mathrm{b}\left(1+{r}_{k}\right) $

(9)

其中：$ {r}_{k} $为第$ k $个用户的SINR。

第$ k $个用户的SINR可以表示为：

$ {r}_{k}=\frac{{\left|{A}_{k}\right|}^{2}}{{\left|{B}_{k}\right|}^{2}+{\left|{C}_{k}\right|}^{2}+{\left|{D}_{k}\right|}^{2}+{\left|{E}_{k}\right|}^{2}} $

(10)

由第1节关于信道估计向量与误差向量关系可知，有$ \mathbb{E}\left\{{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{T}}{\tilde{\boldsymbol{g}}}_{lk}\right\}=0 $及$ {\boldsymbol{g}}_{lk}={\widehat{\boldsymbol{g}}}_{lk}+{\tilde{\boldsymbol{g}}}_{lk} $，利用信道硬化条件，式（10）的分子项可以表示为：

$ {\left|{A}_{k}\right|}^{2}={M}^{2}{p}_{k}{\alpha }^{2}{\left(\sum\limits_{l=1}^{L}{\gamma }_{lk}\right)}^{2} $

(11)

由于用户间信号相互独立，且满足信道硬化条件，式（10）的分母部分第2项可以表示为：

$ {\left|{C}_{k}\right|}^{2}=M{\alpha }^{2}\sum\limits_{l=1}^{L}\sum\limits_{{k}^{\text{'}}\ne k}^{K}{p}_{{k}^{\text{'}}}{\gamma }_{lk}{\beta }_{l{k}^{\text{'}}} $

(12)

同时，不同AP下加性高斯白噪声也相互独立。因此，式（10）的分母部分第3项可以表示为：

$ {\left|{D}_{k}\right|}^{2}={\alpha }^{2}\mathbb{E}{\left|\sum\limits_{l=1}^{L}{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{n}}_{l}\right|}^{2}=M{\alpha }^{2}\sum\limits_{l=1}^{L}{\gamma }_{lk} $

(13)

然后，由概率论相关知识，式（10）的分母部分第1项可转化为：

$ {\left|{B}_{k}\right|}^{2}={p}_{k}{\alpha }^{2}\sum\limits_{l=1}^{L}\sum\limits_{{l}^{\text{'}}=1}^{L}\mathbb{E}\left\{{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{g}}_{lk}{\boldsymbol{g}}_{{l}^{\text{'}}k}^{\mathrm{H}}{\widehat{\boldsymbol{g}}}_{{l}^{\text{'}}k}\right\}-{\left|{A}_{k}\right|}^{2} $

(14)

式（14）右边第1项可以分解为：

$ {p}_{k}{\alpha }^{2}\sum\limits_{l=1}^{L}\sum\limits_{{l}^{\text{'}}=1}^{L}\mathbb{E}\left\{{\widehat{\boldsymbol{g}}}_{lk}^{\mathrm{H}}{\boldsymbol{g}}_{lk}{\boldsymbol{g}}_{{l}^{\text{'}}k}^{\mathrm{H}}{\widehat{\boldsymbol{g}}}_{{l}^{\text{'}}k}\right\}=M{p}_{k}{\alpha }^{2}\sum\limits_{l=1}^{L}{\gamma }_{lk}{\beta }_{lk}+{\left|{A}_{k}\right|}^{2} $

(15)

关于量化噪声的求解部分，量化噪声的协方差矩阵代入式（16）可得：

$ \begin{array}{l} {\left|{E}_{k}\right|}^{2}=\left(\alpha -{\alpha }^{2}\right)\left({M}^{2}{p}_{k}{\left(\sum\limits_{l=1}^{L}{\gamma }_{lk}\right)}^{2}+M{p}_{k}\sum\limits_{l=1}^{L}{\gamma }_{lk}\right)+\\ \;\;\;\;\;\;\left(\alpha -{\alpha }^{2}\right)M\sum\limits_{l=1}^{L}\sum\limits_{{k}^{\text{'}}=1}^{K}{p}_{{k}^{\text{'}}}{\gamma }_{lk}{\beta }_{l{k}^{\text{'}}} \end{array} $

(16)

将式（11）~式（16）代入式（10）可得：

$ {r}_{k}=\frac{M{p}_{k}\alpha {\left(\sum\limits_{l=1}^{L}{\gamma }_{lk}\right)}^{2}}{\sum\limits_{l=1}^{L}\sum\limits_{{k}^{\text{'}}=1}^{K}{p}_{{k}^{\text{'}}}{\gamma }_{lk}{\beta }_{l{k}^{\text{'}}}+\sum\limits_{l=1}^{L}{\gamma }_{lk}+\left(1-\alpha \right)M{p}_{k}{\left(\sum\limits_{l=1}^{L}{\gamma }_{lk}\right)}^{2}} $

(17)

2.2 能量效率分析

上行传输系统功耗一般分为3个部分：用户端消耗的功率$ {P}_{\mathrm{U}} $，CPU端消耗的回程功耗$ {P}_{\mathrm{B}} $和AP端链路功耗$ {P}_{\mathrm{A}} $，其中AP端的功耗包括电路固定功耗及ADC的量化功耗^{[12, 24]}，则总功耗表示为：

$ \begin{array}{l} {P}_{\mathrm{T}}=\underset{{P}_{\mathrm{U}}}{\underbrace{\sum\limits_{k=1}^{K}\left({{\mu }_{k}}^{-1}{p}_{k}+{P}_{tc, k}\right)}}+\underset{{P}_{\mathrm{B}}}{\underbrace{\sum\limits_{l=1}^{L}\left(W\sum\limits_{k=1}^{K}{R}_{k}{P}_{bt, l}+{P}_{0, l}\right)}}+\\ \;\;\;\;\;\; \underset{{P}_{\mathrm{A}}}{\underbrace{\sum\limits_{l=1}^{L}M\left({P}_{tc, l}+2\left({c}_{m}{P}_{\mathrm{A}\mathrm{G}\mathrm{C}, l}+{2}^{{b}_{m}}\mathrm{F}\mathrm{O}{\mathrm{M}}_{W}{f}_{s}\right)\right)}} \end{array}$

(18)

其中：$ {\mu }_{k} $为功率放大系数；$ W $为带宽；$ {f}_{s} $及$ \mathrm{F}\mathrm{O}{\mathrm{M}}_{W} $分别为量化环节的奈奎斯特采样率及瓦尔登品质因数；$ {P}_{tc, k} $、$ {P}_{tc, l} $、$ {P}_{\mathrm{A}\mathrm{G}\mathrm{C}, l} $、$ {P}_{0, l} $分别为用户端电路功耗、AP端每根天线的电路功耗、AGC的固定功耗、流量控制的功耗系数，每条回程链路的固定功耗；$ {c}_{m} $是与量化精度有关的系数。在上行传输链路中，在ADC精度确定的条件下，回程链路部分由流量控制的总功耗与服务用户的AP组合有关，其余功耗均为固定功耗；当ADC量化位数变化时，AP端关于ADC量化的功耗也随之改变^[12]。

基于上述公式，进一步求取总能量效率$ \eta $，定义为总的频谱效率与功耗的占比，则有：

$ \eta =\frac{WR}{{P}_{\mathrm{T}}}\times 100\mathrm{\%} $

(19)

其中：$ R $为去蜂窝MIMO系统中总的频谱效率。

3 基于ADC精度和AP选择的能效均衡方法

假设用户分布服从泊松过程，考虑一个接收端的ADC量化位数为$ b $的上行传输系统。为使AP端与用户端尽量实现有效连接并达到能效质量均衡，在用户端为平均传输功率，即在$ {p}_{k}={p}_{u} $条件下，本文提出一种基于ADC精度和AP选择的能效均衡方法。

3.1 多用户分布求解

由于用户在面积为$ S\left(\mathcal{A}\right) $的区域$ \mathcal{A} $中分布的不确定性，考虑利用二维齐次泊松过程求解密度为$ {\lambda }_{\mathrm{U}} $（用户数/km²）的多用户分布。在该分布的求解中，用户数目$ K $是满足$ \tilde{K}=\mathbb{E}\left(K\right) $的泊松分布的随机变量，其期望可以表示为：

$ \tilde{K}={\lambda }_{\mathrm{U}}S\left(\mathcal{A}\right) $

(20)

为贴近实际传输场景且便于分析，泊松变量$ K $满足条件$ {\tau }_{p}\ge K $和$ LM\gg K $；为生成均值为$ \tilde{K} $的泊松随机变量$ K $，引入在0~1内均匀分布的独立随机变量序列$ {U}_{1}, {U}_{2}, \cdots $，若满足式（21），则确定用户数量$ K $及用户的位置分布。

$ \sum\limits_{i=1}^{K}{U}_{i} < {\mathrm{e}}^{\left(-\tilde{K}\right)} $

(21)

通过泊松分布过程确定用户数目及位置，进一步利用信道估计技术确定用户与所有AP之间的信道状态信息。设激活所有AP时系统实际信道及估计信道的方差系数矩阵分别为$ \boldsymbol{B}\in {\mathbb{C}}^{L\times K} $和$ \boldsymbol{\gamma }\in {\mathbb{C}}^{L\times K} $。

3.2 信号干扰差值排序

在获取信道状态信息后，首先考虑将每个用户与所有AP生成信道的大尺度衰落系数作为衡量指标对AP进行排序，即将矩阵$ \boldsymbol{B} $按列进行降序排列。针对第$ k $个用户，与所有AP之间的大尺度衰落系数的排序结果为：

$ {\stackrel{-}{\beta }}_{1k}\ge {\stackrel{-}{\beta }}_{2k}\ge \cdots \ge {\stackrel{-}{\beta }}_{Lk} $

(22)

在不考虑干扰信道的影响下，一般默认$ {\beta }_{lk} $值越大，该条信道传播路径越好，但在同一AP服务下的其他用户的信道增益可能会更大，使得该AP下的用户间干扰较大。因此，只考虑自信道传输环境的排序方式并不能对AP进行准确排序。

考虑同AP下其他用户信道对有效用户信道环境的影响，可进一步优化排序方式。由式（17）可知，在ADC精度固定情况下，干扰信号对SINR影响较大，考虑将用户间信号干扰差值$ {\gamma }_{lk}^{2}-\sum\limits_{{k}^{\text{'}}=1}^{K}{\gamma }_{lk}{\beta }_{l{k}^{\text{'}}} $作为有效信道的干扰抑制指标。差值越大，AP抑制干扰能力越强。为便于分析，将差值转换成比值来评估信道状态环境，其占比形式为：

$ {t}_{lk}={\gamma }_{lk}/\sum\limits_{{k}^{\text{'}}=1}^{K}{\beta }_{l{k}^{\text{'}}} $

(23)

将$ \boldsymbol{\gamma } $、$ \boldsymbol{B} $按上述指标转换成一个新矩阵$ \boldsymbol{P} $，第$ k $个用户按照上述指标的排序结果为：

$ {\tilde{t}}_{1k}\ge {\tilde{t}}_{2k}\ge \cdots \ge {\tilde{t}}_{Lk} $

(24)

其中：$ {\tilde{t}}_{lk}={\tilde{\gamma }}_{lk}/\sum\limits_{k=1}^{K}{\tilde{\beta }}_{lk} $，且$ {\tilde{\gamma }}_{lk} $及$ {\tilde{\beta }}_{lk} $分别对应排序后的估计信道和实际信道增益的方差系数。对式（17）与式（23）进行分析可知，本文所提出的干扰抑制指标与SINR排序结果一致。忽略常数项因子C，则排序指标可等价为：

$ {\gamma }_{lk}/\left(\sum\limits_{{k}^{\text{'}}=1}^{K}{\beta }_{l{k}^{\text{'}}}+1/C\right)\sim {t}_{lk}\sim {\gamma }_{lk}^{2}-\sum\limits_{{k}^{\text{'}}=1}^{K}{\gamma }_{lk}{\beta }_{l{k}^{\text{'}}} $

(25)

式（24）的排序方式不仅能比较不同AP服务下用户的SINR性能，而且体现有效信道对干扰信道的抑制效果，则排序相对合理。

3.3 ADC精度与AP组合筛选

按照改进方式排序后，利用所得索引对第$ k $个用户与所有AP间的实际信道及估计信道的方差系数进行排列，分别为$ \left\{{\tilde{\beta }}_{1k}, {\tilde{\beta }}_{2k}, \cdots , {\tilde{\beta }}_{Lk}\right\} $和$ \left\{{\tilde{\gamma }}_{1k}, {\tilde{\gamma }}_{2k}, \cdots , {\tilde{\gamma }}_{Lk}\right\} $。同时，其他用户对第$ k $个用户的干扰信道参数按索引同步排列，则可得$ \left\{{\tilde{\beta }}_{1{k}^{\text{'}}}, {\tilde{\beta }}_{2{k}^{\text{'}}}, \cdots , {\tilde{\beta }}_{L{k}^{\text{'}}}\right\} $和$ \left\{{\tilde{\gamma }}_{1{k}^{\text{'}}}, {\tilde{\gamma }}_{2{k}^{\text{'}}}, \cdots , {\tilde{\gamma }}_{L{k}^{\text{'}}}\right\} $，其中$ {k}^{\text{'}}\ne k $。

基于排序索引选择AP组合对第$ k $个用户联合服务，则前$ l $个AP服务第$ k $个用户的SINR为：

$ {\tilde{r}}_{k}^{l}=\frac{M\alpha {\left(\sum\limits_{t=1}^{l}{\tilde{\gamma }}_{tk}\right)}^{2}}{\sum\limits_{t=1}^{l}\sum\limits_{{k}^{\text{'}}=1}^{K}{\tilde{\gamma }}_{lk}{\tilde{\beta }}_{l{k}^{\text{'}}}+\sum\limits_{t=1}^{l}\frac{{\tilde{\gamma }}_{tk}}{{p}_{u}}+M\left(1-\alpha \right){\left(\sum\limits_{t=1}^{l}{\tilde{\gamma }}_{tk}\right)}^{2}} $

(26)

比较排序后多个AP服务的频谱效率差值来确定服务第$ k $个用户的AP集。首先确定阈值$ \delta $，并比较前$ l $个与前$ \left(l-1\right) $个AP服务第$ k $个用户所达频谱效率的差值，大于阈值继续进行筛选，直到遍历完所有AP；若小于阈值则停止筛选，并确定前$ \left(l-1\right) $个AP为服务第$ k $个用户的AP组合。不同的用户对应不同的筛选结果，设用户筛选后所得AP索引矩阵为$ \tilde{\boldsymbol{N}} $。

用户通过利用基于信号干扰差值的AP选择算法遍历所有AP进而确定自己的AP组合后，此时第$ k $个用户的SINR为：

$ {r}_{k}=\frac{M\alpha {\left(\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}{\gamma }_{lk}\right)}^{2}}{\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}\sum\limits_{{k}^{\text{'}}=1}^{K}{\gamma }_{lk}{\beta }_{l{k}^{\mathrm{\text{'}}}}+\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}\frac{{\gamma }_{lk}}{{p}_{u}}+M\left(1-\alpha \right){\left(\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}{\gamma }_{lk}\right)}^{2}} $

(27)

由于回程功耗部分的流量控制的总功耗与选择的AP组合有关，此时的总功耗为：

$ \begin{array}{l}{P}_{\mathrm{T}}=\underset{{P}_{\mathrm{U}}}{\underbrace{\sum\limits_{k=1}^{K}\left({{\mu }_{k}}^{-1}{p}_{k}+{P}_{tc, k}\right)}}+\\ \;\;\;\;\;\;\underset{{P}_{\mathrm{B}}}{\underbrace{\sum\limits_{k=1}^{K}W{R}_{k}\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}{P}_{bt, l}+\sum\limits_{l=1}^{L}{P}_{0, l}}}+ \\ \;\;\;\;\;\;\underset{{P}_{\mathrm{A}}}{\underbrace{\sum\limits_{l=1}^{L}M\left({P}_{tc, l}+2\left({c}_{m}{P}_{\mathrm{A}\mathrm{G}\mathrm{C}, l}+{2}^{{b}_{m}}\mathrm{F}\mathrm{O}{\mathrm{M}}_{W}{f}_{s}\right)\right)}} \end{array}$

(28)

因此，通过式（27）、式（28）可得到经过AP选择后的频谱效率$ {R}_{k} $及总的能量效率$ \eta $。

基于ADC精度和AP选择的能效均衡方法的求解过程如算法1所示。

算法1  基于ADC精度和AP选择的能效均衡方法的求解算法

输入  $ M $，$ \boldsymbol{B} $，$ \boldsymbol{\gamma } $，$ \boldsymbol{P} $，$ \delta $，$ b=0 $，$ {R}^{\left(b\right)}=0 $，$ {\eta }^{\left(b\right)}=0 $

输出  $ \tilde{\boldsymbol{N}} $，$ b $

步骤1  初始化：$ k=1 $，$ {p}_{k}={p}_{u} $，$ b=b+1 $；

步骤2  初始化：$ {\tilde{r}}_{k}^{\left(0\right)}=0 $，$ l=1 $，$ {\tilde{\boldsymbol{n}}}_{k}=\mathrm{\varnothing } $；

步骤3  对$ \boldsymbol{P} $的第$ k $列降序排列并得到索引$ \boldsymbol{d} $，按索引$ \tilde{\boldsymbol{d}} $对$ \boldsymbol{B} $、$ \boldsymbol{\gamma } $排序得到$ \tilde{\boldsymbol{B}} $、$ \tilde{\boldsymbol{\gamma }} $；

步骤4  根据式（26）计算$ {\tilde{r}}_{k}^{\left(l\right)} $；

步骤5  更新$ {\tilde{\boldsymbol{n}}}_{k}={\tilde{\boldsymbol{n}}}_{k}\bigcup \tilde{\boldsymbol{d}}\left(l\right) $和$ l=l+1 $；

步骤6  当$ {\tilde{r}}_{k}^{\left(l\right)}-{\tilde{r}}_{k}^{\left(l-1\right)} > \delta $且$ l < L $时，返回步骤4；

步骤7  当$ l=L $且$ {\tilde{r}}_{k}^{\left(l\right)}-{\tilde{r}}_{k}^{\left(l-1\right)} > \delta $时，则更新$ {\tilde{\boldsymbol{n}}}_{k}={\tilde{\boldsymbol{n}}}_{k}\bigcup \tilde{\boldsymbol{d}}\left(l\right) $，否则跳到步骤8；

步骤8  $ \tilde{\boldsymbol{N}}\left(:, k\right)={\tilde{\boldsymbol{n}}}_{k} $更新$ k=k+1 $，如果$ k < K $，返回步骤2；

步骤9  将$ \tilde{\boldsymbol{N}} $代入式（8）、式（19）、式（27）、式（28），计算ADC精度为$ b $时的$ {R}^{\left(b\right)} $和$ {\eta }^{\left(b\right)} $；

步骤10  当$ {R}^{\left(b\right)}-{R}^{\left(b-1\right)} > 0 $且$ {\eta }^{\left(b\right)}-{\eta }^{\left(b-1\right)} > 0 $时，返回步骤1，否则跳到步骤11；

步骤11  输出$ \tilde{\boldsymbol{N}} $和$ b=b-1 $。

在能效均衡方法中，首先基于信号干扰差值对AP进行排序，然后通过比较AP联合服务的频谱效率变化差值，确定所选AP组合，其复杂度为$ \mathcal{O}\left(K\left(L+\left(L-1\right)\right)\right) $，最后为实现能效质量均衡，在此基础上增添ADC精度的选择。由于搜索ADC量化位数的区间为1~10，且为整数，其搜索长度为$ N=10 $，所提方法整体的复杂度为$ \mathcal{O}\left(KN\left(L+\left(L-1\right)\right)\right) $。另外，其他AP选择一般基于大尺度衰落系数等指标对AP进行排序，并比较排序后该指标累加和与所定阈值的大小，从而确定所选AP，其复杂度为$ \mathcal{O}\left(K\left(L+L\right)\right) $。因此，在去蜂窝大规模MIMO系统中，所提能效优化方法、AP选择和其他AP选择的复杂度比较结果为$ \mathcal{O}\left(KN\left(2L-1\right)\right) > \mathcal{O}\left(K\left(2L-1\right)\right)\approx $ $ \mathcal{O}\left(2KL\right) $。由此可以看出，本文的能效均衡优化方法仅为与AP数$ L $相关的一次函数，故其算法复杂度与对比算法差距较小。

3.4 最大化最小频谱效率的功率控制

在平均功率传输下，通过上述能效均衡方法获取最优ADC量化及用户对应的AP组合后，对区域用户的传输功率进行重新分配，以保证系统一致良好的通信服务质量。此时，第$ k $个用户的SINR表示为：

$ \begin{array}{l}{r}_{k}=\\ \frac{{p}_{k}M\alpha {\left(\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}{\gamma }_{lk}\right)}^{2}}{\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}\sum\limits_{{k}^{\text{'}}=1}^{K}{p}_{{k}^{\text{'}}}{\gamma }_{lk}{\beta }_{l{k}^{\mathrm{\text{'}}}}+\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}{\gamma }_{lk}+M{p}_{k}\left(1-\alpha \right){\left(\sum\limits_{l\in \tilde{\boldsymbol{N}}(:, k)}{\gamma }_{lk}\right)}^{2}}\end{array} $

(29)

在上行传输系统中，最大化最小用户频谱效率的功率优化问题表示为：

$ \begin{array}{l}\left(\mathrm{P}1\right):\underset{\left\{{p}_{k}\right\}}{\mathrm{m}\mathrm{a}\mathrm{x}}\underset{k=\mathrm{1, 2}, \cdots , K}{\mathrm{m}\mathrm{i}\mathrm{n}}\;{R}_{k}\\ \mathrm{s}.\mathrm{t}.\;\;0\le {p}_{k}\le {E}_{u}, k=\mathrm{1, 2}, \cdots , K\end{array} $

(30)

此时，上述优化问题是非凸的，为解决这个问题，通过引入中间变量$ t $及利用一阶泰勒展开的连续近似技术将优化目标变换为非凸问题，即首先将用户的SINR函数转换为凸函数$ \frac{1}{uv} $的形式，其中$ u > 0 $，$ v > 0 $，则满足以下条件：

$ \frac{1}{uv}\ge \frac{3}{{u}_{0}{v}_{0}}-\frac{u}{{u}_{0}^{2}{v}_{0}}-\frac{v}{{u}_{0}{v}_{0}^{2}} $

(31)

对第$ k $个用户，$ {u}_{k} $为式（29）分子部分的倒数，而$ {v}_{k} $则为该公式的分母部分，且第$ k $个用户的SINR即$ {r}_{k} $有如下不等式：

$ \frac{1}{{u}_{k}{v}_{k}}\ge \frac{3}{{u}_{k0}{v}_{k0}}-\frac{{u}_{k}}{{u}_{k0}^{2}{v}_{k0}}-\frac{{v}_{k}}{{u}_{k0}{v}_{k0}^{2}} $

(32)

其中：$ {u}_{k0} $和$ {v}_{k0} $的初始值分别为平均传输功率的对应值。优化问题可转换为：

$ \begin{array}{l}\left(\mathrm{P}2\right):\underset{\left\{{p}_{k}\right\}}{\mathrm{m}\mathrm{a}\mathrm{x}}\;\;t\\ \mathrm{s}.\mathrm{t}.t\le \frac{3}{{u}_{k0}{v}_{k0}}-\frac{{u}_{k}}{{u}_{k0}^{2}{v}_{k0}}-\frac{{v}_{k}}{{u}_{k0}{v}_{k0}^{2}}, \\ \;\; 0\le {p}_{k}\le {E}_{u}, k=\mathrm{1, 2}, \cdots , K\end{array} $

(33)

通过上述的近似分解^[25]，优化问题可转换为求解一系列的凸优化问题。此时，可通过CVX凸优化工具包进行最优解查找，则最大化最小用户频谱效率的功率优化算法的求解过程如算法2所示。

算法2  最大化最小频谱效率的功率控制方法的求解算法

输入  选定AP索引矩阵$ \tilde{\boldsymbol{N}} $，最优ADC量化位数$ b $

输出  传输功率$ {p}_{k} $，$ k=\mathrm{1, 2}, \cdots , K $

步骤1  初始化：迭代次数$ i=1 $，$ {p}_{k}^{\left(0\right)}={p}_{u} $，$ {u}_{k0}^{\left(1\right)}={u}_{k} $和$ {v}_{k0}^{\left(1\right)}={v}_{k} $，其中$ k=\mathrm{1, 2}, \cdots , K $，最大迭代次数$ I $，容差量$ \varepsilon $；

步骤2  设定$ {u}_{k0}={u}_{k0}^{\left(i\right)} $，$ {v}_{k0}={v}_{k0}^{\left(i\right)} $并求解：

$ \begin{array}{l}t\le \frac{3}{{u}_{k0}{v}_{k0}}-\frac{{u}_{k}}{{u}_{k0}^{2}{v}_{k0}}-\frac{{v}_{k}}{{u}_{k0}{v}_{k0}^{2}}, \\ 0\le {p}_{k}\le {E}_{u}, k=\mathrm{1, 2}, \cdots , K\end{array} $

步骤3  如果$ \left|{t}^{\left(i-1\right)}-{t}^{\left(i\right)}\right|\le \varepsilon $，$ i=I $，则停止并输出$ {p}_{k}={p}_{k}^{\left(i\right)}，k=\mathrm{1, 2}, \cdots , K $，否则跳到步骤4；

步骤4  更新$ {u}_{k0}^{\left(i+1\right)}={u}_{k0}^{\left(i\right)} $，$ {v}_{k0}^{\left(i+1\right)}={v}_{k0}^{\left(i\right)} $，并设置$ i=i+1 $，并跳到步骤2。

4 仿真结果与分析

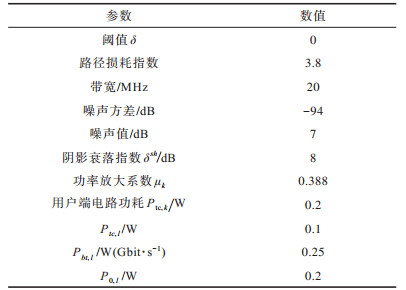

为验证本文所提的基于ADC精度及AP选择的能效均衡方法的有效性，本节分析了不同系统参数下多种AP连接方式对频谱效率及能量效率的影响。仿真中设定信息传输的范围是面积为$ S\left(\mathcal{A}\right)=1\; \mathrm{k}{\mathrm{m}}^{2} $的正方形区域。在该区域中，用户服从密度$ {\lambda }_{\mathrm{U}}=10 $的泊松分布，所有AP随机分布，AP总数$ L=100 $，且每个AP配置的天线数$ M=3 $。其中发射导频与数据的平均传输功率均为0.1 W，相干间隔长度$ {\tau }_{\mathrm{c}}=200 $，导频长度$ {\tau }_{\mathrm{p}}=40 $。大尺度衰落系数建模为$ {\beta }_{lk}=-34.53-38\mathrm{l}{\mathrm{g}}_{}{v}_{lk}+{F}_{lk} $^[26]，其中，$ {F}_{lk} $和$ {v}_{lk} $分别为相关阴影衰落系数和不同环绕情况下的最小值的距离。实验结果均为1 000次AP与用户随机分布求取平均值所得。系统的相关仿真参数如表 2所示。

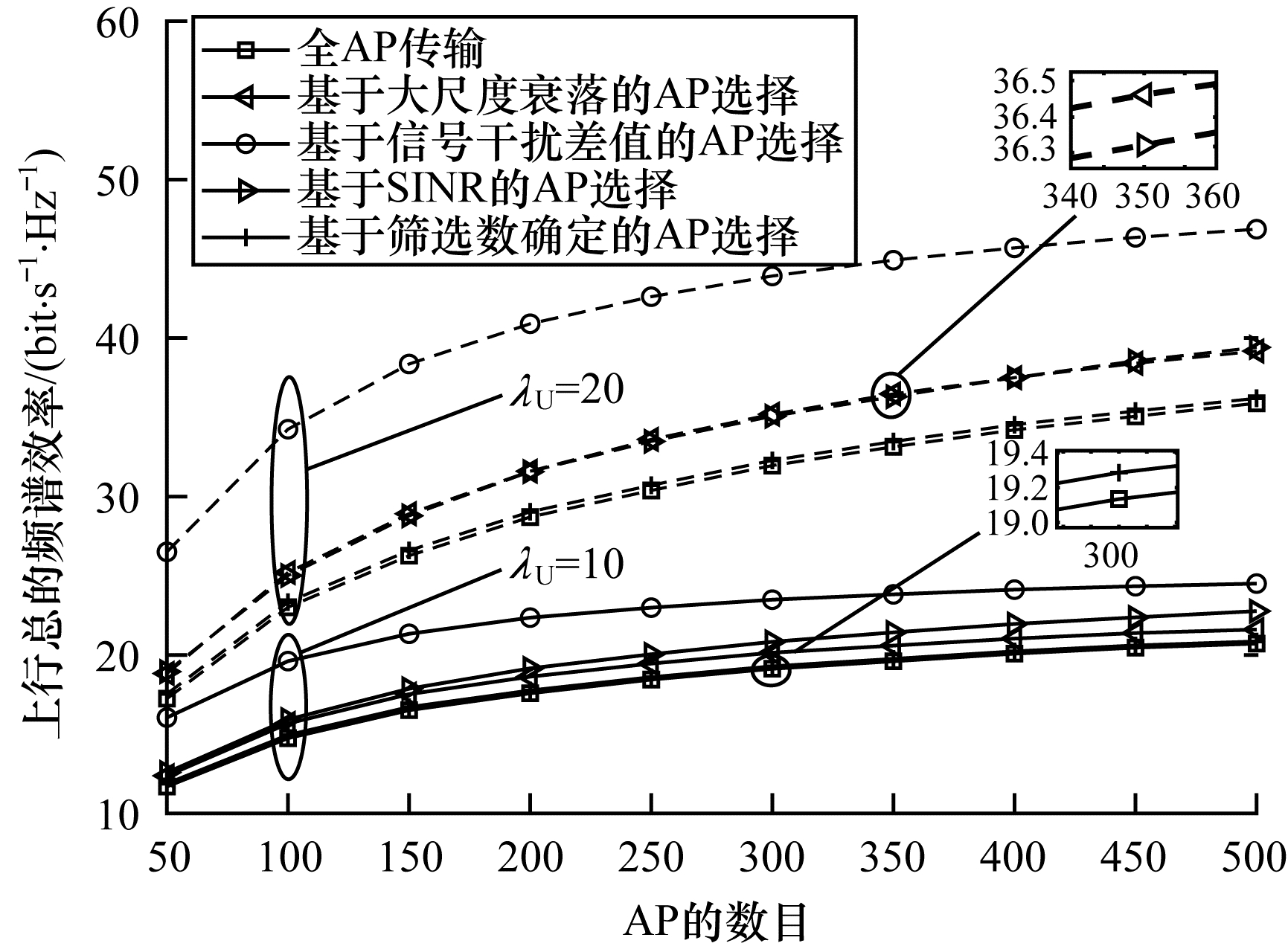

图 1所示为讨论小区内用户分布密度分别为$ {\lambda }_{\mathrm{U}}=10 $和$ {\lambda }_{\mathrm{U}}=20 $时，配置高精度ADC的AP数目对总的频谱效率的影响。

从图 1可以看出，在相同用户分布下，通过各种AP传输方式，总的频率都随着AP数的增加而逐渐增大，并趋于稳定。因为同AP服务下的用户间干扰会使增多AP对总的频谱效率的提升效果趋于饱和，因此有必要合理选择AP数目。同时，在$ {\lambda }_{\mathrm{U}}=10 $和$ {\lambda }_{\mathrm{U}}=20 $情况下将几种AP选择算法与全AP传输进行比较，可以看出AP选择算法在$ {\lambda }_{\mathrm{U}}=20 $时对性能提升效果更为显著。这是由于用户密集区域，用户间干扰影响较大，更需要为用户进行AP选择。另外，随着AP数目的增多，相比于其他AP选择，所提出的AP选择算法对系统总的频谱效率一直有更平稳的提升。

图 2所示为当导频长度$ {\tau }_{\mathrm{p}}=50 $且AP总数分别为100和500时，通过不同AP选择用户平均频谱效率与ADC量化位数的关系。

从图 2可以看出，在本文仿真环境中，当ADC量化位数从1逐渐增大时，用户平均频谱效率逐渐增大并在量化位数为4左右时趋于平稳，此时即使提升ADC精度，对频谱效率的提高影响也不大。另外，在AP总数不变的情况下，与全AP传输相比，利用AP选择算法时的用户平均频谱效率性能更好，因为AP选择能通过筛选AP组合有效减轻用户间干扰。通过与基于大尺度衰落系数、SINR和筛选数确定的AP选择算法进行比较，由于考虑了用户间干扰对频谱效率的影响，可以看出本文提出的AP选择在不同用户分布密度下都可以得到更优的平均频谱效率，并基于筛选数确定AP选择。另外，AP的增多也会带来部署及能耗问题，同时在$ L=500 $时进行全传输的频谱效率性能相较于$ L=100 $时提升幅度并不显著。这是因为在区域中增加AP，同AP下的用户间干扰会相应增大，增加AP对系统的性能提升效果并不理想。

在射频链路配置量化位数为4的ADC和用户传输功率满足功率缩放条件下，用户分布密度分别为$ {\lambda }_{\mathrm{U}}=10 $及$ {\lambda }_{\mathrm{U}}=20 $时AP天线数与总的频谱效率的关系曲线如图 3所示。其中总的传输功率$ {E}_{u}={20}_{}\;\mathrm{d}\mathrm{B} $且满足条件$ {p}_{u}={E}_{u}/\left(M\times L\right) $。从图 3可以看出，在相同用户分布下，用户平均频谱效率随着天线数增加而逐渐提升并趋于平缓。AP天线数增加，总的频谱效率性能会因天线带来的分集增益而增强；在功率缩放条件下，AP天线数的增加也使得用户平均传输功率减小，对频谱效率提升效果趋于饱和。另外，用户分布密度$ {\lambda }_{\mathrm{U}}=20 $比$ {\lambda }_{\mathrm{U}}=10 $时的平均频谱效率性能要差，这是因为用户越密集，用户间干扰越强，此时所有AP选择算法对性能提升效果都更显著。在$ {\lambda }_{\mathrm{U}} $一定时，相比于其他算法，基于信号干扰差值的AP选择对频谱效率的提升效果更好。

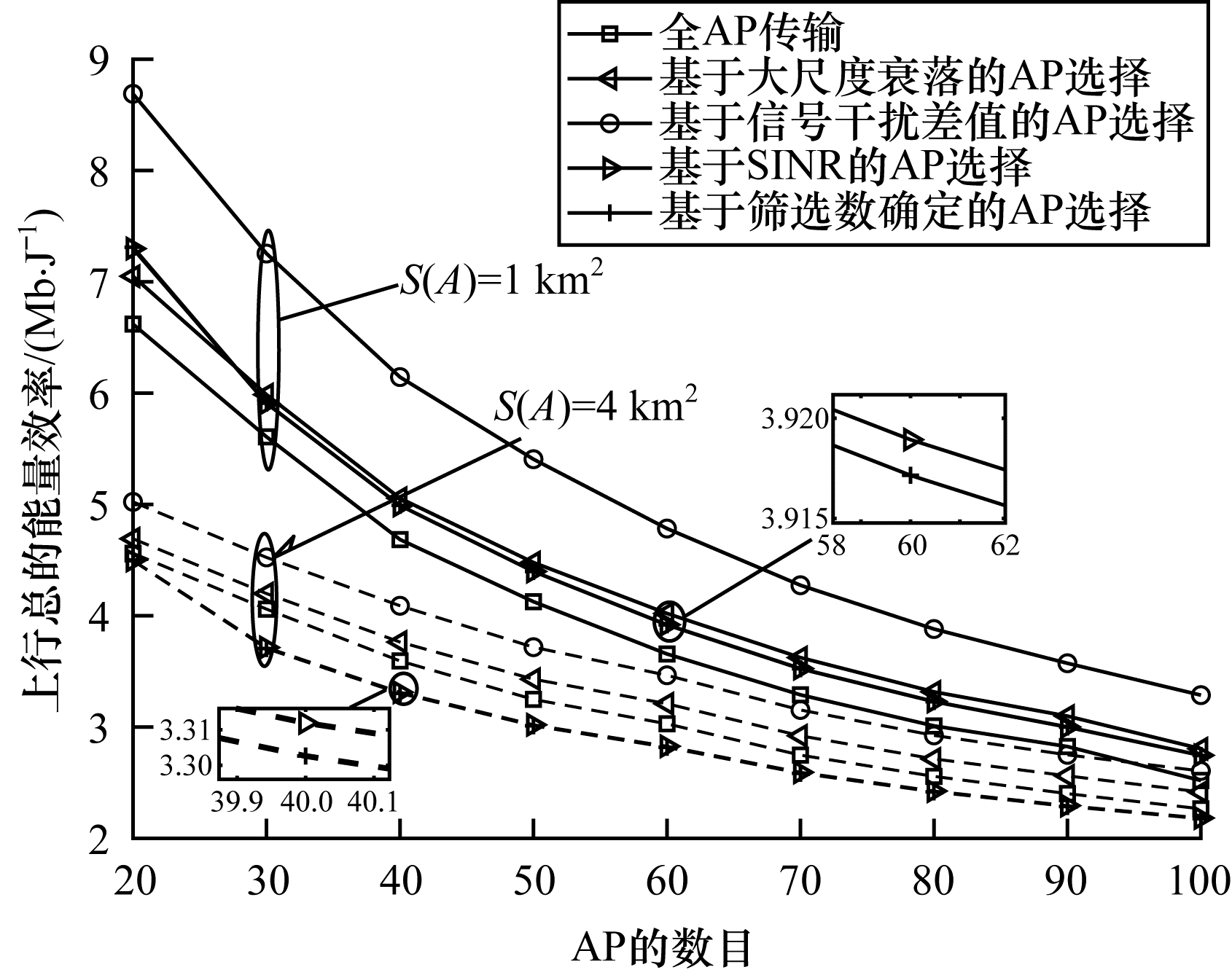

图 4所示为用户数期望$ \tilde{K}=10 $且小区面积分别为$ S\left(\mathcal{A}\right)=1\; \mathrm{k}{\mathrm{m}}^{2} $和$ S\left(\mathcal{A}\right)=4\; \mathrm{k}{\mathrm{m}}^{2} $时，AP数对总的能量效率的影响。

从图 4可以看出，AP数目越多，能量效率越小。这是由于AP数目越多，用户间干扰也尤为显著，全AP传输中无效AP也越多，其不必要的功耗也会增多。图中显示随着区域面积越大，总的能量效率越小，且在相同AP数目下，造成的平均路径损耗也会更大，信号衰落也更严重，因此达到一定频谱效率需要消耗更多功耗。同时，在$ S\left(\mathcal{A}\right)=1\; \mathrm{k}{\mathrm{m}}^{2} $的区域内，所有AP选择算法都对总的能量效率有较大提升，且在密集区域，通过AP选择算法对性能提升效果更为明显。在$ S\left(\mathcal{A}\right)=4\; \mathrm{k}{\mathrm{m}}^{2} $时，基于筛选数确定和基于SINR的AP选择并不比全AP传输下的能量效率性能要好，选择的无效AP组合更多，即该算法并不适用于用户密集的信息传输区域。相比其他AP选择算法，在AP总数一定时，所提基于信号干扰差值的AP选择算法的能量效率提升效果更好。因为该算法针对性地考虑了用户间干扰的抑制能力，选择的AP组合更为有效。

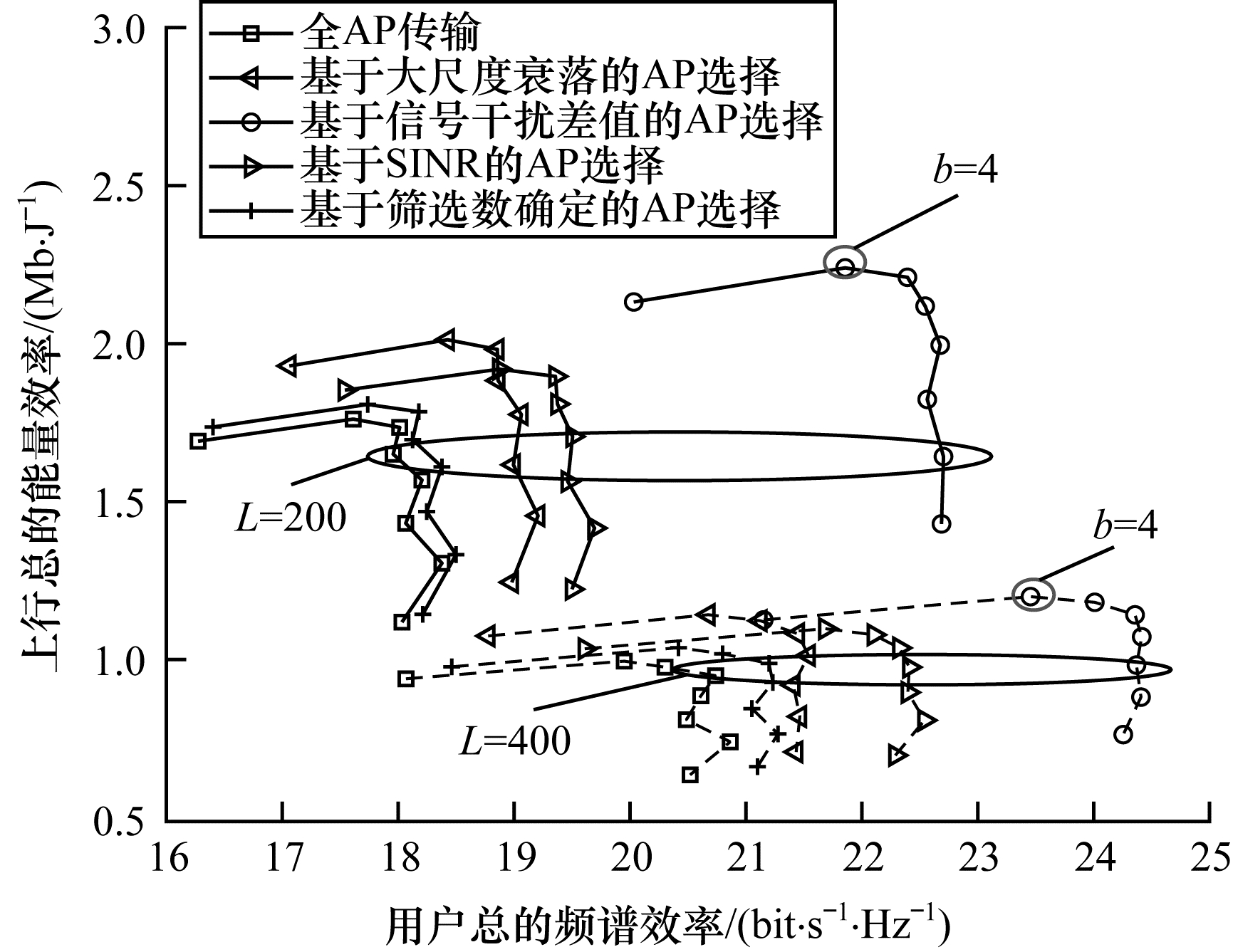

图 5所示为用户分布强度$ {\lambda }_{\mathrm{U}}=10 $时，不同ADC精度下系统总能量效率和总频谱效率之间的权衡。

从图 5可以看出，系统AP部署的增多虽然能带来更好的频谱效率性能，但是能量效率也大幅降低。这是因为AP部署越多，其带来的干扰信号也随之增多，即无效AP占比更多，消耗的功率增多，使得系统能效降低，因此有必要合理部署AP数目及进行AP选择。另外，相比于其他AP选择模式，基于信号干扰差值的AP选择算法对用户平均频谱效率及能量效率都有更好的提升。对于较低精度的ADC，量化位数越大，能效及频谱效率都有较大提升，但在较高精度时能效开始逐渐降低。因此，在图中拐点处即最优量化位数为4时可实现本文仿真环境下的能效均衡。

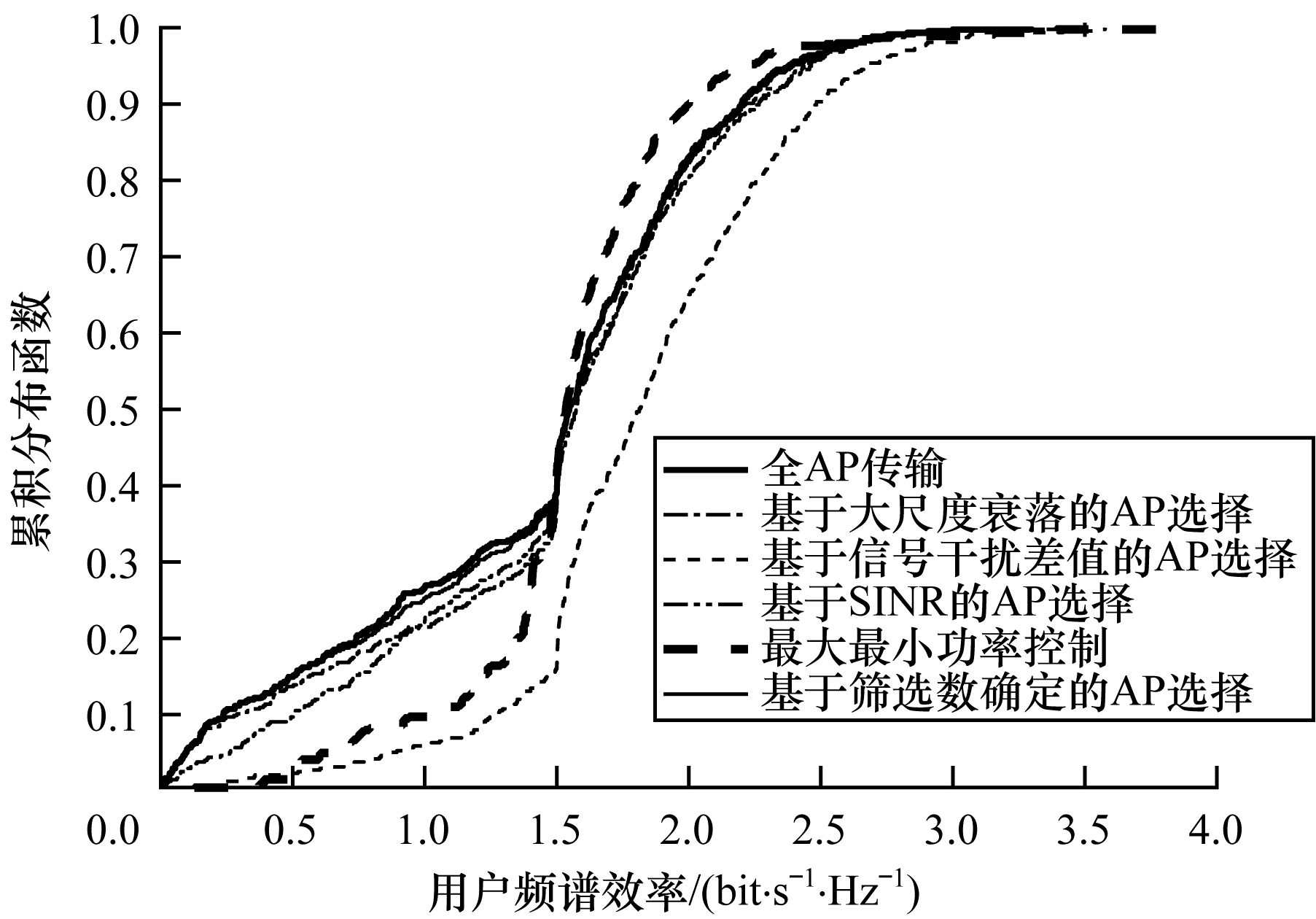

在本文仿真环境中配置最优量化的ADC时，分别利用不同AP选择策略及联合最大最小功率控制下用户频谱效率的累积分布函数曲线如图 6所示。仿真结果显示，相比其他AP连接模式，基于信号干扰差值的AP选择能针对每个用户实现频谱效率的提升，且在通过该选择策略获取较优AP组合基础上，利用最大最小用户频谱效率的功率控制，可提升服务质量较差的用户通信性能，减小不同用户间的频谱效率差距，在系统区域内实现用户服务质量一致的优化目标。因此，可验证通过本文所提的能效均衡优化方法获取最优量化位数及AP组合后，利用最大最小频谱效率的功率控制算法可实现系统区域一致良好的服务质量。

5 结束语

本文针对去蜂窝大规模MIMO系统的能效质量失衡问题，提出一种ADC精度和AP选择的能效均衡方法。该方法将信号干扰差值作为衡量信道干扰抑制能力的指标，对AP进行降序排列，并根据比较排序后AP联合服务的频谱效率变化差值筛选AP组合。通过ADC精度和AP选择联合优化，实现频谱效率及系统能效的均衡，确定最优量化位数，最终利用最大最小的功率控制实现系统性能的进一步优化。仿真结果表明，本文方法对频谱效率与能量效率能产生双重提升效果，与基于大尺度衰落、SINR和筛选数等指标的AP选择相比，在不同的用户分布密度、AP数或天线数时都能实现更优的系统能效均衡，尤其在用户密集区域，效果更为明显。本文提出的能效均衡方法适用于导频资源充足的情况，考虑高热点时导频污染问题对该方法的影响将是下一步的研究重点。
